¿Cómo medir la potencia usando un multímetro digital y analógico?

¿Medición de energía eléctrica con un multímetro? (DMM – Medidor Analógico)

Un multímetro es una herramienta esencial para ingenieros, técnicos, electricistas, estudiantes y aficionados eléctricos y electrónicos. Puede medir múltiples cantidades como voltaje, corriente, resistencia, capacitancia, temperatura de frecuencia y continuidad, etc. y probar componentes eléctricos y electrónicos como resistencias, capacitores, diodos, transistores y cables y alambres, etc.

La potencia es la cantidad de energía que se consume por unidad de tiempo. Muestra si un dispositivo está consumiendo demasiada energía (término general como electricidad) o saber si una fuente de alimentación tiene suficiente energía para hacer funcionar un dispositivo sin ningún problema.

Medición de energía eléctrica usando un multímetro (DMM y medidor AVO analógico):

No podemos medir la potencia directamente colocando los cables de prueba en un circuito. Sin embargo, podemos usar estas lecturas para calcular la energía eléctrica usando un multímetro para medir primero el voltaje y la corriente en el circuito.

Para hacerlo, tendremos que medir primero el voltaje y la corriente en el circuito con un multímetro y luego usar las fórmulas de potencia para los circuitos de CA y CC para encontrar el valor exacto de la potencia. en vatios.

Medición de voltaje

El primer paso es medir el voltaje a través del componente, dispositivo o circuito.

• Encienda el multímetro.
• Gire la perilla selectora a la medida de voltaje. Ṽ para voltaje de CA mientras que VDC (o V que tiene una línea y puntos sobre ella como ^V ”’) para voltaje de CC.

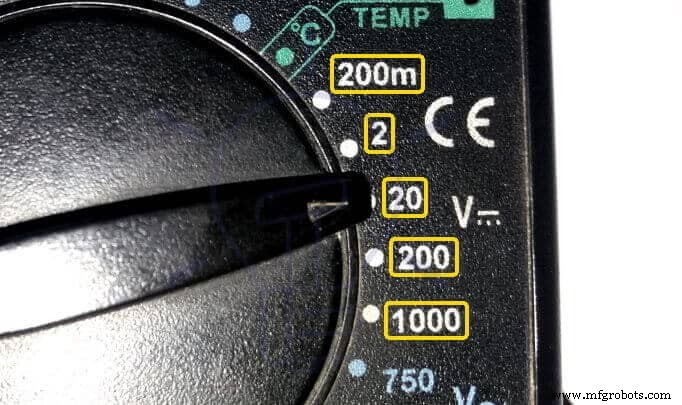

• Seleccione un rango de voltaje un poco más alto que el rango esperado o elija el rango más alto si se desconoce el voltaje.
• Coloque la sonda negra en el zócalo COM y la sonda roja en el zócalo V.
• Coloque los cables a través del dispositivo, el cable negro sobre el punto de bajo voltaje y el cable rojo sobre el punto de alto voltaje.
• Si es posible, reduzca el rango para obtener una lectura precisa.
• Tome nota de las lecturas de voltaje y retire las sondas.

Nota:el voltaje de CC tiene una polaridad, tenga en cuenta la polaridad mientras mide con un multímetro analógico. No habrá desviación mientras que un multímetro digital solo muestre un signo negativo con la lectura real. Para la medición de voltaje de CC, hay un símbolo de CC impreso en el medidor e. gramo. VCC = ^V ”’.

Medición de corriente

El segundo paso es medir la corriente que fluye a través del componente, dispositivo o circuito.

• Desconecte la alimentación suministrada al circuito
• Encienda el multímetro.
• Gire la perilla selectora a la medida actual. Ã indica corriente CA y
  “A” con una línea y puntos indica corriente CC, p. ej., ^A ”’..
• Seleccione un rango de corriente adecuado superior al esperado si no está seguro, use el rango máximo.
• Coloque la sonda negra en el zócalo COM y la sonda roja en el zócalo A (utilice el zócalo adecuado según el rango seleccionado. corriente baja "mA" y corriente alta "A").
• Rompe el circuito en un punto conveniente y coloca el medidor en serie con él.
• Conecte el cable negro y el cable rojo firmemente con el circuito para hacer un circuito completo.
• Encienda la fuente de alimentación del circuito.
• Si es posible, reduzca el rango para obtener una lectura precisa.
• Tome nota de las lecturas actuales y retire las sondas.

Nota:la corriente continua tiene polaridad. Debe tenerse en cuenta la polaridad al medir con un multímetro analógico. Para la medición de corriente CC, hay un símbolo de CC impreso en el medidor e. gramo. CAD = ^A ”’.

Pinza amperimétrica

Se puede usar una pinza amperimétrica para medir la corriente en una línea sin ningún contacto físico. es una forma segura y más rápida de medir la corriente en circuitos de alto voltaje. Es más fácil de usar y no requiere que rompa o desconecte la fuente de alimentación del circuito.

Algunos multímetros tienen una pinza amperimétrica incorporada. Sin embargo, también hay disponibles pinzas amperimétricas que se pueden utilizar con un multímetro normal. Las sondas de pinza amperimétrica convierten la corriente en un voltaje que es proporcional a la lectura actual.

• Encienda el multímetro
• Gire la perilla selectora a la medida actual.
• Seleccione un rango adecuado.
• Sujete el medidor a una sola línea.
• Ajuste el rango para obtener una lectura precisa.
• Tenga en cuenta la lectura del medidor.

Si está utilizando sondas de pinza amperimétrica con un multímetro normal, siga estos pasos para medir la corriente.

• Encienda el multímetro.
• Gire la perilla selectora a la medición de voltaje (voltaje de CA para corriente de CA y voltaje de CC para medición de CC) porque la sonda de pinza convierte la corriente en voltaje.
• Seleccione un rango adecuado según la relación de conversión de la sonda de abrazadera.
• Conecte las sondas negra y roja de las sondas de abrazadera en el conector COM y de voltaje del multímetro.
• Sujete la sonda a la línea.
• Observe la lectura de voltaje en el medidor.
• Convierta este voltaje en corriente utilizando la relación de conversión de corriente de la sonda de pinza amperimétrica.

Por ejemplo, una sonda de pinza tiene una relación de conversión de 1 mV/A y las lecturas de voltaje muestran 5 mV. Entonces la medida actual es de 5 Amperios.

Calcule la potencia en vatios usando fórmulas

Medición de potencia en circuitos de CC:

Podemos usar la fórmula básica para calcular la potencia según las lecturas que acabamos de obtener. Esta fórmula funciona tanto para circuitos de CC como para circuitos monofásicos de CA con carga resistiva pura .

Potencia =Voltaje x Corriente

P =V x I

La potencia es el producto del voltaje y la corriente. Simplemente necesitamos multiplicar ambas lecturas para obtener la potencia consumida por el componente.

Por ejemplo, tenemos 220 voltios a través de un dispositivo que atrae una corriente de 5 amperios a través de él. Entonces la potencia consumida sería:

Potencia =Voltaje x Corriente

Potencia =220 voltios x 5 amperios

Potencia =1100 vatios o 1,1 kilovatios

Del mismo modo, si el voltaje medido en el circuito es de 110 V CA y el valor de la corriente es de 15 A, la potencia total consumida tendría:

Potencia =110 V x 15 A

Potencia =1650 vatios o 1,65 kW

En caso de batería, si el voltaje medido es de 12V y el amperaje extraído es de 6A. La potencia consumida por la batería es:

Alimentación =12 V CC x 6 A

Potencia =72 vatios.

Dado que la batería está clasificada en Ah, solo medimos la capacidad de vataje de la batería. No es la calificación de amperios por hora.

Medición de potencia en circuitos de CA:

La medición de la energía eléctrica en circuitos de CA es un poco compleja debido al papel del factor de potencia y los sistemas polifásicos (generalmente monofásicos y trifásicos)

En el caso de circuitos de carga capacitivos e inductivos (motores, etc.), deberá calcular el factor de potencia (donde el factor de potencia =Cosθ =R/Z o W/VA) para encuentre el valor exacto de la potencia en vatios.

Si conoce el valor de P.F, puede usar las siguientes fórmulas eléctricas para calcular la potencia en vatios en los circuitos de CA.

Potencia en circuitos de CA monofásicos

P =V x I x Cosθ

Potencia en circuitos de CA trifásicos:

P =√3 x V_L-L x yo x cosθ

P =3 x V_L-N x yo x cosθ

Puntos a tener en cuenta al realizar las mediciones:

• Cuidado con la corriente alterna de la red eléctrica. Puede electrocutar a una persona. Tenga cuidado cuando trabaje con voltajes altos.
• No toque la punta de las sondas mientras haya suministro de energía al circuito. Incluso si una sonda está conectada, aún puede recibir una descarga eléctrica.
• Tocar la punta de las sondas también genera errores en las lecturas (especialmente en la medición de corriente de bajo voltaje).
• La corriente CA no tiene polaridad, cambiar las sondas no afectará las lecturas. Sin embargo, DC tiene polaridad y debe ser considerada especialmente en medidores analógicos.
• No permita que las sondas se conecten entre sí.
• Tenga mucho cuidado de usar el enchufe correcto para medir la corriente y el voltaje.
• El voltaje se mide conectando el medidor en paralelo y la corriente en serie.
• No conecte el medidor en paralelo al circuito mientras mide la corriente. dañará el medidor a menos que haya un fusible (que definitivamente se quemará).
