Cómo probar un capacitor fácilmente usando 6 métodos

Los condensadores funcionan mal de vez en cuando y siempre es necesario asegurarse de que los componentes electrónicos funcionen o no. Este artículo destacará 6 formas a través de las cuales puede verificar si su capacitor aún funciona correctamente.

1) Comprobación de un condensador con un voltímetro:

Este es uno de los métodos más fáciles para verificar si su condensador está funcionando correctamente o no. Todo lo que necesita hacer es aplicar voltajes a su capacitor y verificar si ha retenido esa cantidad de carga en sus placas. La función principal de un capacitor es almacenar carga, su placa anódica tendrá voltajes positivos y la placa catódica tendrá voltajes negativos. Recuerde verificar la polaridad de los terminales del capacitor, los voltajes positivos deben aplicarse al lado del ánodo, que es la pata más larga del capacitor, y los voltajes negativos deben aplicarse al lado del cátodo, que es la pata más corta. "Cargue el capacitor con voltajes menores que la clasificación de voltaje del capacitor, luego verifique los voltajes a través del capacitor con un multímetro" Si el multímetro no lee los voltajes que aplicó, entonces hay algún problema con el capacitor.

2) Comprobación de un condensador Uso del modo de capacitancia de un multímetro

La mayoría de los multímetros también tienen un modo de capacitancia, generalmente tienen el símbolo del capacitor junto con el otro símbolos que incluyen (Ohm, voltios, amperios .. )

Primero, deberá cargar completamente su capacitor, después de retirarlo de la fuente de carga, conecte los terminales del capacitor a los cables del multímetro. Debe tener su multímetro en modo "Capacitancia" si la lectura en el multímetro está cerca del valor real, entonces su capacitor está en buenas condiciones. Si la lectura es baja o cero, entonces el capacitor se estropeó.

3) Comprobación de un condensador utilizando el modo de ohmímetro de un multímetro:

Este método también es muy útil para probar su condensador, midiendo la resistencia de su condensador con un multímetro digital. Para esto, debes asegurarte de que tu capacitor esté descargado. Configure el multímetro en el modo de resistencia (a un valor alto3) y conecte los cables del multímetro a las terminales del capacitor. Inicialmente, verá una lectura que se moverá hacia el infinito y luego regresará al valor original, si este es el caso, entonces su capacitor está en buenas condiciones. Si la lectura solo muestra un valor infinito o cero, significa que el capacitor está muerto.

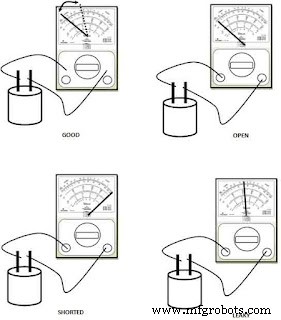

4) Comprobación de un condensador con un multímetro analógico:

Si tiene un medidor AVO (medidor de amperios, voltaje, ohmios), también puede probar la funcionalidad de su capacitor. Asegúrese de descargar completamente su capacitor y que el multímetro esté en su modo de resistencia. Luego conecta los cables del multímetro a las terminales del capacitor (cable positivo a la pata más larga y negativo a la pata más corta). Realice una evaluación de la lectura en consecuencia:

Un condensador en cortocircuito no mostrará ninguna resistencia, por lo que debe reemplazarse.

Un condensador abierto no mostrará ninguna desviación

Si al principio la lectura es de resistencia cero y gradualmente comienza a moverse hacia una resistencia infinita, entonces el capacitor no está dañado.

5) Método de encendido tradicional (cortocircuito de los terminales del capacitor):

Este método no es tan seguro para los estudiantes de tecnología de ingeniería electrónica como los métodos mencionados anteriormente, así que utilícelo solo si es un profesional o si lo necesita con urgencia.

Si está utilizando un suministro de CC, puede usar condensadores polarizados y no polarizados (para el primer caso, tenga en cuenta que debe verificar la polaridad).

Utilice una fuente de alimentación de 24 V CC y cargue el condensador durante unos segundos y retírelo de la fuente de carga. Después de quitar el capacitor, cortocircuite ambos terminales usando un contacto metálico (tenga algún tipo de aislamiento para usted). Si el condensador está en buenas condiciones, se originarán fuertes chispas, de lo contrario, el condensador se ha estropeado.

6) Prueba de un capacitor midiendo su constante de tiempo:

Si conoce el valor del capacitor que está usando, puede usar el método de la constante de tiempo para probar el capacitor. La constante de tiempo de un condensador es el tiempo que tarda en cargarse hasta el 63,2% de la tensión aplicada. También necesita una resistencia de valor conocido.

Constante de tiempo T =R X C

Conecte la resistencia en serie con el capacitor y conecte ese circuito a una fuente de alimentación con un voltaje fijo. Comienza midiendo el tiempo que tarda el capacitor en cargarse hasta el 63,2% del voltaje aplicado.

Ahora a partir de ese momento y del valor de la resistencia puedes averiguar el valor del capacitor.

“Si el valor del capacitor que ha encontrado está cerca del valor conocido, entonces el capacitor está en buenas condiciones”.
