ECAD para diseño industrial de arnés de cableado fácil

La integración electrónica y el diseño de cableado de interconexión para las industrias modernas son cada vez más complejos. Asegurar que las empresas estén a la vanguardia de la demanda de diseño de calidad es muy importante. La verdadera pregunta es ¿cómo pueden las empresas adaptarse a la creciente demanda de productos de calidad y aún así mantenerse dentro de un costo competitivo? Este artículo muestra cómo los poderosos programas de diseño asistido por computadora eléctrica pueden brindar esa ventaja competitiva para los fabricantes de arneses de cableado.

---

El diseño del arnés de cableado ha existido mucho más tiempo que los programas ECAD. Originalmente, el diseño del arnés de cableado se realizó con lápiz y papel. Pero, con el crecimiento de la tecnología informática moderna, se ha hecho posible el diseño de mazos de cables computacionales. En la actualidad, los procesos de diseño eléctrico se han basado principalmente en gráficos para ECAD mediante los programas informáticos disponibles.

Automatización del diseño

La automatización en el diseño tiene como objetivo ayudar a los ingenieros a realizar tareas de desarrollo. Esta herramienta permite a los ingenieros pasar por alto el aspecto manual del diseño a través de la computación, lo que proporciona un entorno de apoyo. ECAD proporciona una gran ventaja hacia el diseño de mazos de cables al automatizar las entradas del ingeniero en lugar de construir diagramas manualmente. Los procesos para el proceso de diseño eléctrico incluyen:

• Diseño del sistema (conectividad de señal pin-a-pin para cada sistema)
• Integración de sistemas (implementar todos los sistemas juntos y generación de cables físicos)
• Ingeniería de arnés (diseño finalizado del arnés de cableado)

La integración de sistemas es una tarea especialmente desafiante y propensa a errores, especialmente en el recuento y la configuración de señales. No existe una configuración universal y hay cientos de tipos diferentes de configuraciones eléctricas individuales posibles. ¿Cómo es posible realizar un seguimiento de todas estas configuraciones y conectar correctamente los conectores? De esto se trata la integración de sistemas.

ECAD permite que las entradas se generen automáticamente en función de la demanda del usuario. ECAD proporciona lo siguiente para la integración del sistema:

• Sencillo sistema de conectividad pin-to-pin, con etiquetado de señal y compatibilidad con opciones de definición.
• Restricciones mecánicas, como enrutamiento, longitudes de paquetes y ubicaciones de conexión.
• Lógica de configuración, posibilidad de configuración directa basada en la entrada
• Comprobaciones de las reglas de diseño

Estas variables son todo lo que se necesita para generar automáticamente cableado para arneses de cableado para aplicaciones de productos.

Qué aporta el diseño de generación a la mesa

La utilización de reglas de diseño permite una fácil gestión de configuraciones complicadas. Pueden basarse en el número total de empalmes de cables permitidos, eliminar la posibilidad de cables codificados por colores duplicados uno al lado del otro o determinar qué material utilizar en función del valor actual del precio de mercado.

El diseño de generación permite que las variables generen automáticamente el diseño del arnés de cableado solo si las cuatro entradas son correctas. Las reglas de diseño hacen que las empresas sean competitivas al desarrollar su propia propiedad intelectual. El tiempo de finalización de la integración del sistema disminuye, lo que afecta directamente los tiempos y costos de diseño del arnés de cableado. También proporciona tiempo adicional para buscar otras opciones de diseño disponibles. Los cambios de diseño son más simples y se pueden realizar en todo el modelo de diseño, desde las entradas hasta la documentación.

Creación de diagramas

La creación automática de diagramas nunca ha sido tan fácil. Donde los diagramas de diseño del arnés de cableado se crean directamente a partir de los datos de diseño del usuario. Nunca hay un solo tipo de diseño de arnés de cableado. Existen múltiples configuraciones posibles incluso para una sola situación eléctrica. Pero también es necesario tener un solo diseño que se represente de diferentes maneras. Utilizando el diseño existente, se pueden generar nuevos diagramas especialmente para el personal de servicio y mantenimiento, así como para la fabricación.

Los fabricantes de mazos de cables a menudo requieren dibujos que se adhieran a los estándares OEM. Pero, muchos fabricantes de arneses de cableado a menudo utilizan varios OEM, con cada uno de sus propios estándares de arnés de cableado. Estos suelen realizarse manualmente, pero con la ayuda de ECAD, los usuarios pueden seleccionar de una extensa biblioteca de estándares gráficos para producir automáticamente el formato. Esto permite a los fabricantes de mazos de cables estandarizar el software ECAD en todos los clientes, lo que resulta en una mejor productividad organizacional.

Gestión de cambios de diseño y revisión

La revisión y el cambio de diseño es algo común para los fabricantes de mazos de cables. Dado que la mayoría de los arneses de cableado todavía se construyen a mano sin la ayuda de herramientas de diseño específicas, esto hace que la revisión y los cambios de diseño sean relativamente simples de implementar. Los arneses de cableado son un ensamblaje complejo de componentes que pueden provenir de múltiples proveedores.

La capacidad de cambiar el diseño de los mazos de cables en el momento es, por lo tanto, una cualidad deseable. El verdadero desafío es implementar correctamente los cambios de diseño basados ​​en la entrada del cliente sin causar más obstáculos a su trabajo anterior.

Las herramientas de arnés de cableado ECAD resuelven esto determinando si los datos de diseño cumplen con la política de configuración automatizada proporcionada inicialmente. Todos los objetos de diseño entrantes y sus atributos solo se permiten en las revisiones si se otorga permiso. Pero, todos los cambios permitidos se pasan a través de todos los archivos de diseño del arnés de cableado.

La implementación de cambios y revisiones de diseño a través del software ECAD permite que los cambios de diseño diarios sean automáticos y controlados para los fabricantes.

Modos de falla y análisis de efectos

Después de completar toda la generación y las configuraciones del sistema interactivo, a menudo es una buena práctica averiguar si el producto realmente funciona. Existe una gran necesidad de probar los sistemas eléctricos para observar si fallan. El objetivo no es arruinar el diseño del arnés de cableado con una prueba absurda y sin sentido, sino comprender si el arnés de cableado funcionará como se diseñó. Si ocurre una falla, esto promueve la idea de mejora.

El FMEA se usa ampliamente como un factor clave para la seguridad y confiabilidad del producto, a menudo es obligatorio en industrias que requieren una alta probabilidad estadística de éxito. El problema de FMEA es difícil de resolver cuando el sistema se vuelve grande y complejo a través del diseño. Las aplicaciones de FMEA eléctrico brindan fidelidad de buena calidad en el desarrollo de capacidades de simulación para sondear posibles eventos de falla.

Con la participación del usuario y el conocimiento explícito de la situación del diseño eléctrico, el software FMEA puede ejecutarse a través de posibles ciclos en los que podría surgir una falla potencial. Esto es para comprender el factor de riesgo potencial involucrado según el modo de falla del componente o dispositivo. Estas evaluaciones de riesgos se pueden categorizar y clasificar, proporcionando datos para que los ingenieros mejoren el diseño.

FMEA puede requerir una buena cantidad de dinero al principio, pero la inversión inicial será recompensada al final al evitar las garantías y el costo de responsabilidad, mientras mejora la imagen de la empresa al proporcionar productos de mejor calidad. El FMEA eléctrico también proporciona comentarios de los usuarios para mejorar el diseño y detección de errores de conectividad, que son todos ejemplos de plataformas ECAD diseñadas de manera inteligente.

ECAD E3.Series

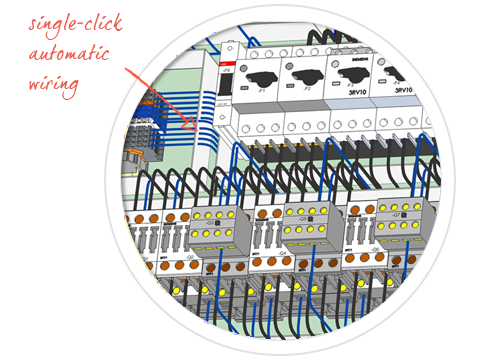

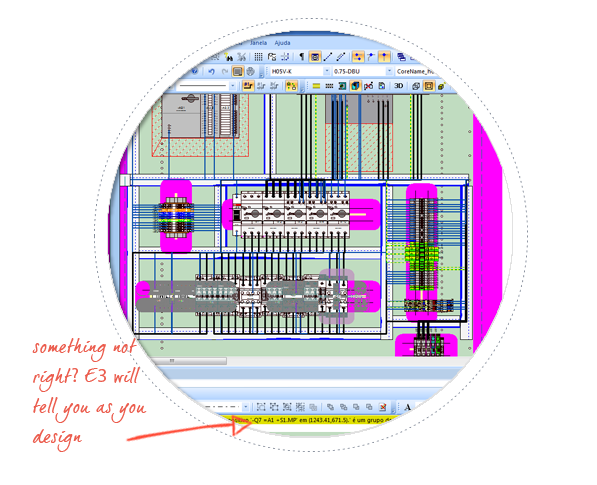

E3.series proporciona una potente solución para el diseño y documentación de sistemas eléctricos modernos. Es el estado del arte basado en extensas bibliotecas de símbolos y bases de datos, para una representación de diagrama de circuito única, produciendo documentación libre de errores con documentación de soporte y fabricación simultánea. Aumente la productividad de su diseño con el motor ECAD avanzado que conecta el diseño esquemático, el diseño del panel, los diagramas de terminales, los diagramas de bloques de cables y las tareas de diseño de cableado en un solo entorno interactivo.

E3.Formboard

E3.Formboard es una extensión de la serie E3.Series que proporciona una solución al diseño de mazos de cables para la fabricación. Se pueden utilizar hojas de varios tamaños para crear dibujos de fabricación. Las funciones de colocación automática proporcionan una forma sencilla de disponer y dimensionar el diseño del arnés de cableado.

Directamente del diagrama esquemático, los cables y el mazo de cables se pueden ver en el dibujo de la placa. Incluye componentes eléctricos y no eléctricos que incluyen:

• Conectar ubicación
• Segmentos de alambre
• Coberturas protectoras
• Clips
• Etiquetas y más

Los ingenieros de diseño pueden colocar de forma manual o automática tablas de configuración en los dibujos para mostrar pines, alambres, cables y señales. calibre, color e información específica del objetivo para un flujo de fabricación fluido y sin errores.

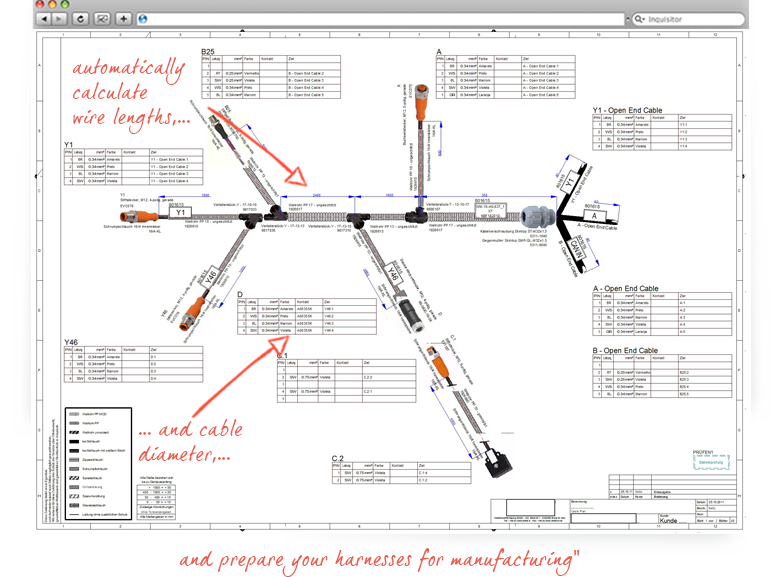

Las reglas de diseño se pueden definir antes de modelar los segmentos del arnés de cableado y usarse para la longitud de fabricación. Las reglas de diseño determinan si los segmentos de cableado están fuera de escala y pueden ajustarlos automáticamente para mostrar la longitud de fabricación correcta asignada. Formboard también tiene la capacidad de calcular el diámetro del mazo de cables y mostrar información de los segmentos del mazo de cables.

Las características de E3.Formboard incluyen:

• Diseñe para imprimir dibujos detallados 1:1
• Colocar vistas de conector único o múltiple
• Colocar automáticamente tablas de asignación configurables
• Admite segmentos de conexión en arco
• Calcule automáticamente las longitudes de los cables sobre los segmentos de enrutamiento
• Rote ramas fácilmente
• Calcule los diámetros de los paquetes
• Coloque y verifique las partes no eléctricas (montaje, tubo, mangueras, clips, etc.)

Integración con máquinas automáticas de preparación de alambre

---

Puente de enrutamiento E3.3D

E3.Series ha desarrollado una plataforma totalmente integrable que alinea la E3.Series con los principales proveedores de MCAD. Usando el puente de enrutamiento E3.3D, la información de conexión esquemática de todas las extensiones de la serie E3 puede interactuar con los principales sistemas MCAD.

La colaboración entre E3.Series y su herramienta MCAD preferida ofrece a los ingenieros el lujo de un diseño simultáneo para todas las disciplinas de la ingeniería, desde la mecánica hasta la eléctrica. Las características incluyen:

• Transferir la información del componente a MCAD
• Transferir datos desde y hacia MCAD (incluye calibre, color y tipo)
• Compruebe la detección de conflictos en MCAD
• Verifique el radio de curvatura
• Calcule la longitud de cables y segmentos en MCAD
• Transfiera longitudes y segmentos a E3.Series
• Creación automática de documentación de fabricación en E3.Formboard

Plataformas compatibles con MCAD:

• Catia V5
• SolidWorks
• PTC Creo
• Autodesk Inventor
• Siemens NX
• Solid Edge
• NX I-deas

---
