Diseño de un Semi-Sumador Binario: De Compuertas Lógicas a Diagramas de Escalera

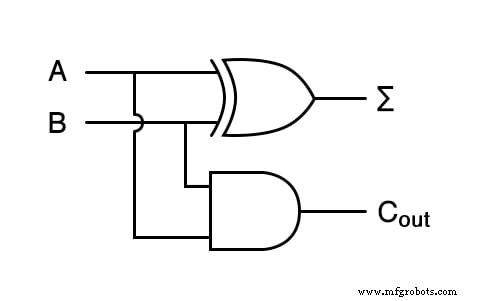

Cuando necesitamos sumar dos dígitos binarios, el dispositivo más simple es un semi-sumador. Su implementación con compuertas lógicas se muestra a continuación:

El símbolo Σ denota la salida "suma" —el bit menos significativo (LSB) del resultado— mientras Cout representa la salida "acarreo", el bit más significativo (MSB).

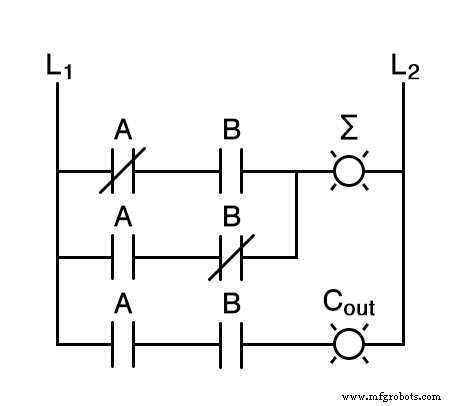

En sistemas de control industrial, la misma funcionalidad puede expresarse en lógica de escalera (relé):

Ambos diagramas realizan la misma adición binaria, con las reglas aritméticas codificadas directamente en las conexiones cableadas del circuito.

A diferencia de operaciones aritméticas como multiplicación, que requerirían un esquema de cableado completamente diferente, un semi-sumador está dedicado a sumar dos bits. Reconfigurarlo para otra función necesitaría recableado y potencialmente nuevos componentes.

Así, los circuitos aritméticos digitales se comportan similar a los analógicos: ejecutan precisamente para lo que están cableados, ni más ni menos. Sin embargo, esta limitación no es inherente al diseño digital. Al almacenar reglas aritméticas como datos programables —usando tablas de búsqueda o máquinas de estados finitos— podemos crear dispositivos que realicen cualquier cálculo a demanda, dando origen a la computadora programable moderna.

Aunque este artículo no cubre todos los diseños posibles, ofrece una mirada concisa pero perspicaz a los conceptos centrales detrás de dispositivos programables, comenzando con bloques de construcción a menudo pasados por alto: memorias de tabla de búsqueda y máquinas de estados finitos.
