Entendiendo Decodificadores: Tipos, Tablas de Verdad y Aplicaciones Prácticas
Un decodificador es un circuito lógico que transforma un código binario en un conjunto de señales de salida. Aunque realiza la operación inversa de un codificador, los decodificadores son típicamente más simples de diseñar y proporcionan base sólida para aprender sobre circuitos lógicos binarios.
Tipos de Decodificadores
Decodificador de Líneas
El decodificador más común es el decodificador de líneas, que toma una dirección binaria de n bits y activa una de 2n líneas de salida. El ejemplo más simple es el decodificador 1-a-2 líneas. Su tabla de verdad se muestra abajo.
| A (Dirección) | D1 | D0 |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 1 | 0 |

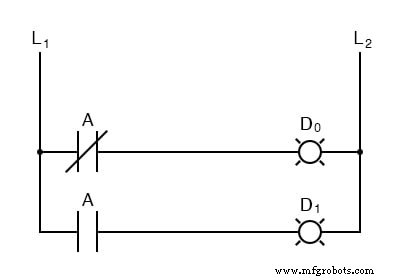

Aquí, D0 = NOT A y D1 = A. El diagrama de circuito se ilustra abajo.
Decodificador 2-a-4 Líneas
Basándose en el decodificador 1-a-2, el decodificador 2-a-4 líneas es solo ligeramente más complejo. Su tabla de verdad es:
| A1 | A0 | D3 | D2 | D1 | D0 |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 0 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 | 0 | 0 |

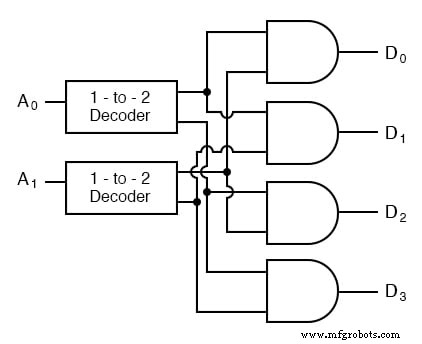

La red lógica resultante se muestra abajo.
Escalando: Decodificadores de Líneas Mayores

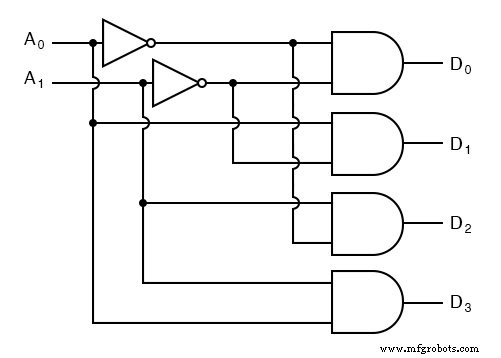

Decodificadores más extensos pueden construirse jerárquicamente combinando unidades menores. Por ejemplo, un decodificador 3-a-8 líneas puede ensamblarse desde un 1-a-2 y un 2-a-4, mientras un 4-a-16 puede construirse usando dos bloques 2-a-4. Una implementación alternativa 2-a-4 que reemplaza los sub-circuitos 1-a-2 con su propia lógica interna se muestra abajo:

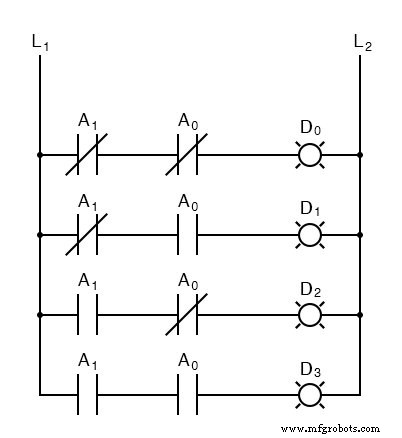

De manera similar, arreglos en escalera de decodificadores 1-a-2 pueden producir un decodificador 2-a-4. Tales diseños jerárquicos son comunes al crear funciones lógicas más complejas o al integrar decodificadores en sistemas digitales mayores.
En muchos escenarios prácticos, un decodificador de líneas se usa para seleccionar un dispositivo entre muchos. Por ejemplo, un sistema que puede direccionar 16 dispositivos periféricos requeriría 16 líneas de control dedicadas si se hace manualmente. Con un decodificador 4-a-16, la misma selección se logra con solo cuatro líneas de dirección, simplificando dramáticamente el hardware.
HOJA DE TRABAJO RELACIONADA:
- Hoja de Trabajo de Codificadores y Decodificadores
