Detección de Campos Eléctricos CA: Guía Práctica de Acoplamiento Electroestático y Blindaje

COMPONENTES Y MATERIALES

• Detector de audio equipado con auriculares

REFERENCIAS CRUZADAS

Lessons In Electric Circuits, Volumen 2, capítulo 7: "Señales CA de Frecuencia Mixta"

OBJETIVOS DE APRENDIZAJE

• Comprender la influencia del acoplamiento electrostático (capacitivo) en señales CA.
• Identificar y aplicar técnicas efectivas de blindaje electrostático.

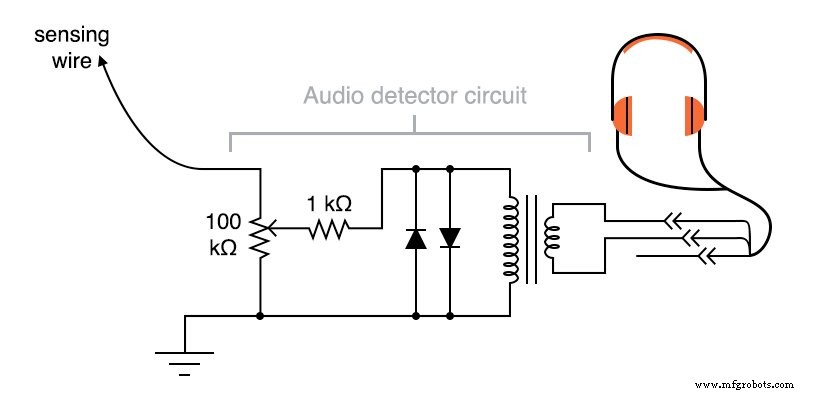

DIAGRAMA ESQUEMÁTICO

ILUSTRACIÓN

INSTRUCCIONES

Conecta a tierra una punta del detector de audio a un objeto metálico que esté en contacto eléctrico con la tierra —cualquier tubería de agua o grifo servirá. Mantén la otra punta cerca de un electrodoméstico o lámpara, pero nunca hagas contacto físico con el aparato ni con ningún conductor interno. El campo eléctrico CA producido por el electrodoméstico se traducirá en un zumbido audible a través de los auriculares.

Experimenta variando la posición del cable relativo a una fuente fuerte de campo eléctrico. Mejora el acoplamiento capacitivo adhiriendo un pequeño trozo de papel de aluminio a la punta del cable. Prueba diferentes materiales como blindaje entre el cable y la fuente para determinar cuáles proporcionan la mayor atenuación. Compara los resultados con los obtenidos en un experimento similar de campo magnético.

Al igual que con los campos magnéticos, el impacto potencial en la salud de los campos eléctricos parásitos es un tema de debate continuo entre cuerpos científicos y regulatorios.

HOJA DE TRABAJO RELACIONADA:

• Hoja de Trabajo de Capacitancia
