Comprender las máquinas de copiado: Precisión en la fabricación metálica

En la industria del trabajo del metal usamos un término común llamado «copiado» (coping) para describir el proceso de cortar alivios en piezas permitiendo así el encaje correcto de otras secciones. Los métodos que usamos en el negocio de la fabricación de acero consisten en copiado de vigas de acero y copiado de tubos y tuberías. Estos métodos de corte se usan no solo en la fabricación estructural de acero sino también en muchas otras formas de fabricación como jaulas antivuelco para coches de carreras, barandillas de escaleras y mucho más. En ambos procesos es necesario «copiar» el material para encajarlo correctamente para el ensamblaje con otros componentes en ángulos normales o anormales. Existen varios métodos para lograr este objetivo dependiendo de si está copiando un tubo para la fabricación de algo como un parachoques para un camión todoterreno o si está copiando vigas de acero estructural en la construcción de edificios de acero.

Copiado de tubos/tuberías

El primer tipo de «copiado» con el que la mayoría de fabricantes trabajarán es el copiado de tubos y tuberías. Existen varios métodos disponibles para cortar/tallar alivios en tubos y tuberías dependiendo de la precisión deseada, número de componentes necesarios y, por supuesto, la inversión en maquinaria realizada.

Método manual - Las formas manuales de copiado de tuberías incluyen un sistema de lijado por banda equipado con un tornillo de ángulo ajustable, una fresadora equipada con el mismo tornillo de ángulo variable, un sistema de punzonado y los métodos más eficientes de corte por oxicorte o plasma. Cada uno de estos métodos requiere una configuración manual y solo se puede producir un alivio a la vez.

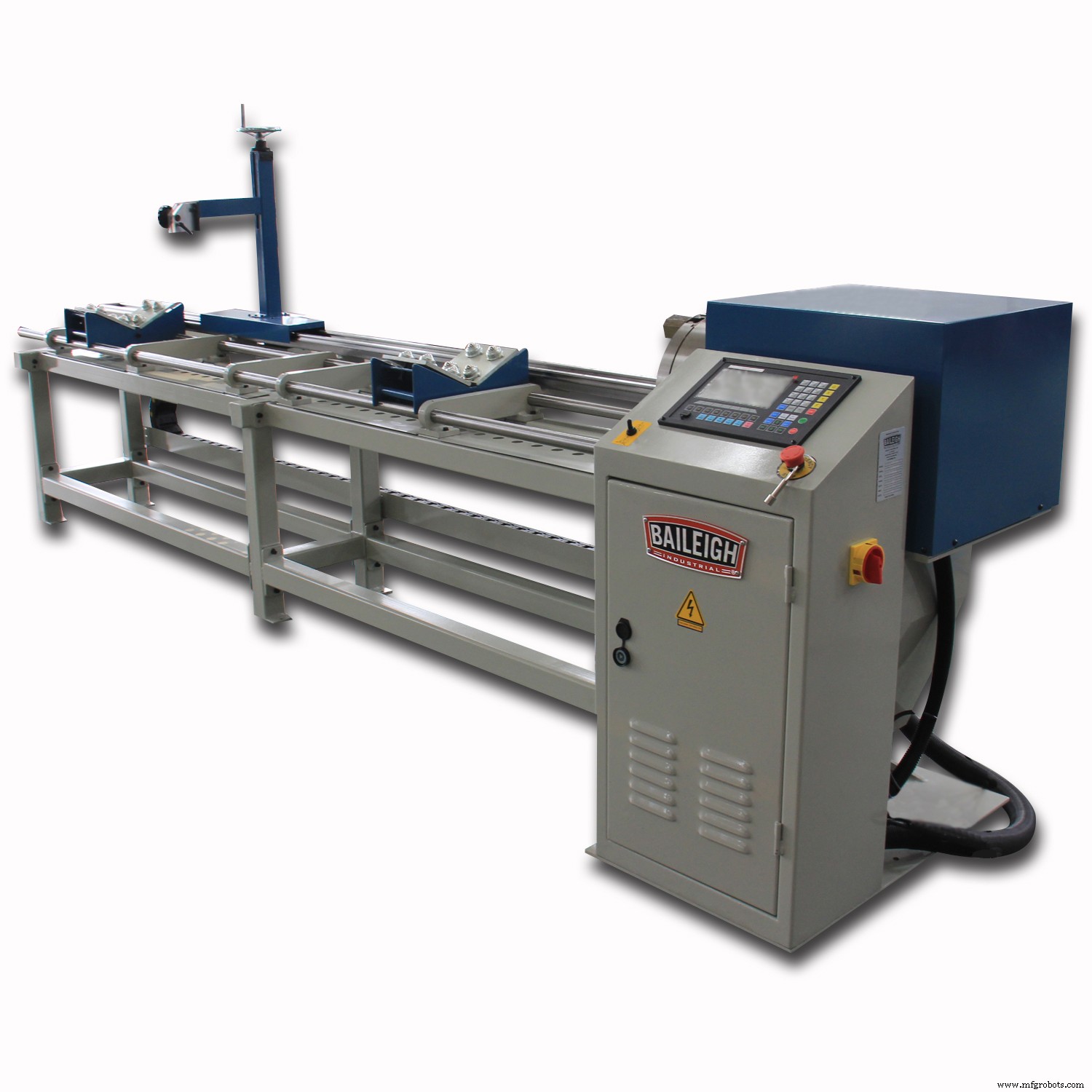

Copiado CNC de tubos - Una máquina de copiado CNC de tubos automatiza el proceso permitiendo mayores tasas de producción, mayor precisión y repetibilidad entre secciones. Al ser controlada por computadora, los diseños provienen directamente del sistema CAD (Diseño Asistido por Computadora) y probablemente, de hecho, provengan de un modelo sólido asegurando que los cortes y ángulos programados encajarán perfectamente una vez cortados (siempre que la maquinaria se opere correctamente).

Láseres de tubo - Algunas de las tecnologías más nuevas con capacidad para cortar tubos, cuadrados, ángulos y segmentos estructurales a tolerancias exigentes son los láseres de tubo. Los láseres de tubo utilizan los mismos archivos modelados en 3D sólidos que los ingenieros y diseñadores concibieron originalmente sus diseños y producen alivios, recortes, agujeros y casi cualquier otra forma imaginable en el material procesado. Como estas máquinas son tan productivas (y aunque caras) suelen estar equipadas con sistemas de carga y descarga automatizados permitiendo la operación continua de la máquina durante el día y la noche.

Copiado de vigas de acero

En otro tipo de «copiado» está la «máquina de copiado de vigas de acero». La fabricación estructural requiere el ensamblaje de vigas en I, ángulos, tuberías, barras, planchas, uniones, etc. Para hacer que todos estos segmentos diversos conecten correctamente, ciertos alivios necesitan cortarse en el alma y alas de las vigas estructurales.

Copiado de acero estructural - Método manual: En el copiado de vigas de acero, la forma más simple es usando una antorcha manual de oxiacetileno o plasma para cortar alivios. Al trazar la viga a mano, el ingeniero o trazador puede dibujar directamente sobre la viga los recortes de alivio requeridos. Luego, con una antorcha en mano, el fabricante puede cortar segmentos de acero para asegurar el encaje correcto con los miembros de unión posteriores.

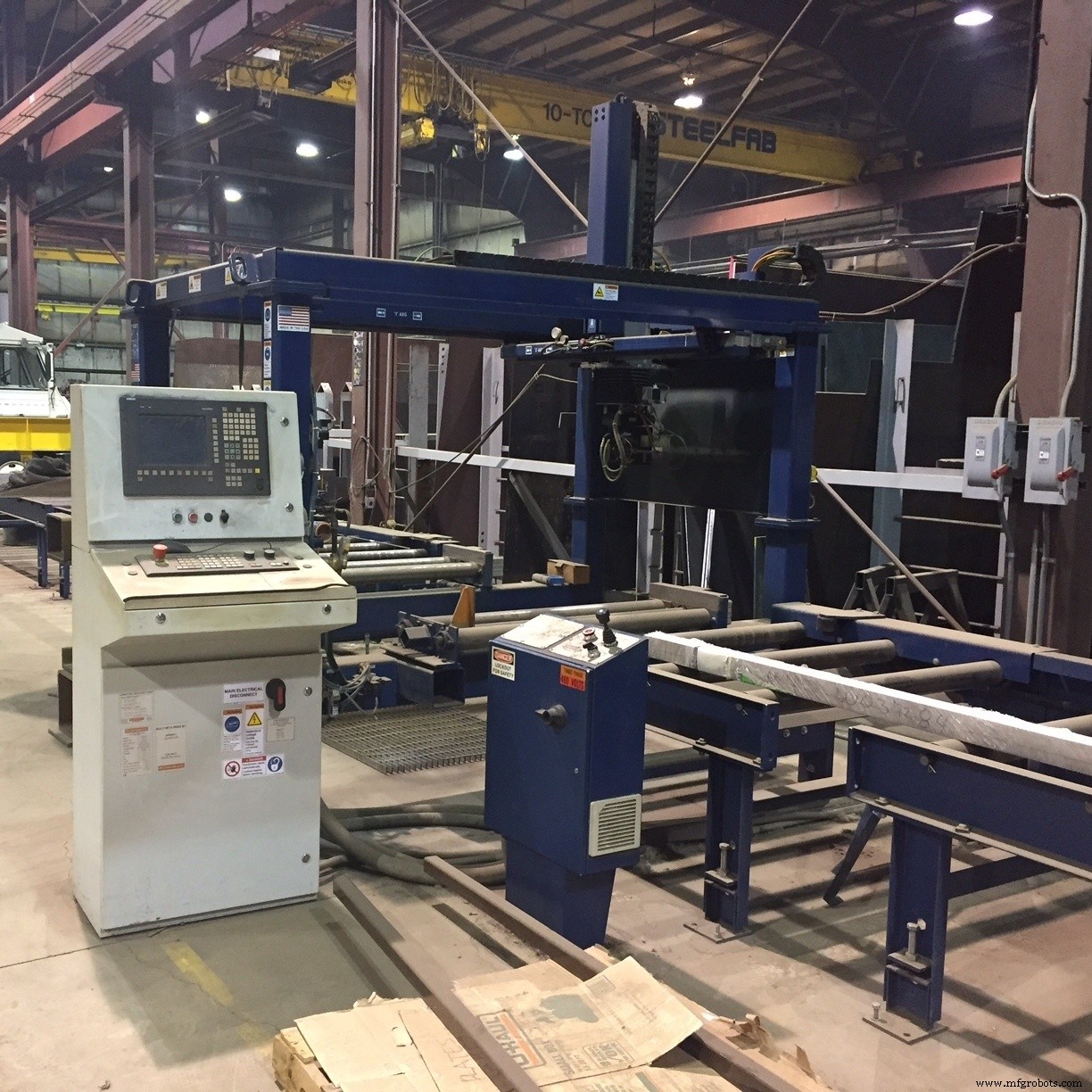

Copiado CNC de vigas de acero - Al igual que su prima en copiado de tubos y tuberías, la máquina de copiado CNC de fabricación estructural es capaz de tomar diseños CAD e interpretarlos en movimientos directos de maquinaria proporcionando precisión exigente y repetible. Típicamente encontradas en talleres de fabricación de acero más grandes, estas máquinas se usan para cortar vigas para uso en todo tipo de construcción de edificios con estructura de acero, desde almacenes hasta rascacielos.

Ya sea que necesite una simple máquina de copiado de tuberías o un láser de tubo CNC más complejo o un sistema de copiado de vigas de fabricación estructural, Southern Fabricating Machinery Sales tiene la experiencia y conocimiento para asistirle en la elección de la máquina adecuada para sus necesidades y presupuesto. Llámenos hoy al 813-444-4555 o visítenos en la web en www.southernfabsales.com
