¡En prensas plegadoras lo que cuenta es el tonelaje!

Las prensas plegadoras solían clasificarse por su capacidad de flexión en acero. Era común en años pasados ​​tener un cliente buscando un; Freno de ¼”, y aunque algunos todavía pueden referirse a ellos de esa manera, estaban equivocados entonces y están equivocados ahora. Las prensas plegadoras se "dimensionan" según el tonelaje y la longitud de la cama (longitud total de flexión) y la nomenclatura correcta para una prensa plegadora es:tonelaje x longitud de la cama (p. ej., 175 toneladas x 10 pies) o similar. El tonelaje dicta la capacidad operativa de la prensa plegadora, NO el material que se está formando.

¡Todo se trata del apalancamiento!

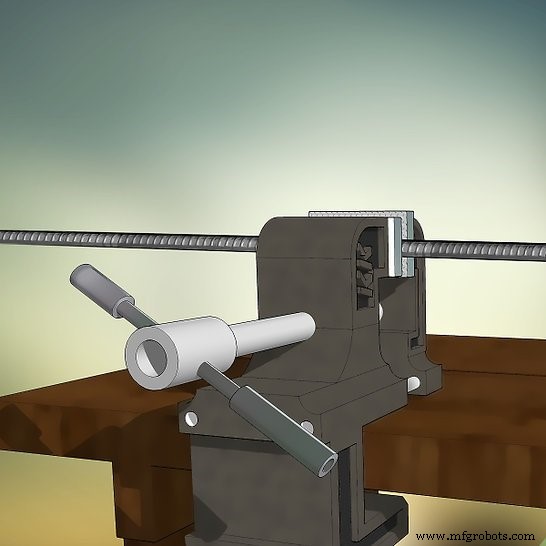

Imagínese tomar un trozo de barra de refuerzo de ¾" de 10' de largo y sujetar el extremo con firmeza en un tornillo de banco. Ahora imagine agarrar esa barra de refuerzo a 6” del tornillo de banco e intentar doblarla a 90°. ¿Te imaginabas que sería muy duro? ¿Quizás imposible de doblar usando solo tu propia fuerza? tu derecho

Ahora imagine agarrar la barra en el otro extremo libre de su longitud de 10 pies y tirar de ella hacia atrás. ¿Te imaginas lo fácil que sería doblar? Bueno, usar este ejemplo es exactamente cómo funcionan las prensas plegadoras para aprovechar su tonelaje sobre una abertura en un V-Die. Cuanto más ancha sea la apertura, menos tonelaje se requiere, cuanto más pequeña sea la apertura, más tonelaje se requiere. .

Las Matemáticas
Doblar ¼” A36 sobre una abertura de matriz en V de 2” requiere 19,7 toneladas de fuerza por pie de material para doblar, lo que equivale a aproximadamente 197 toneladas sobre 10 pies de fuerza. Usando este cálculo de tonelaje en el pasado, se supuso que una prensa plegadora de 200 toneladas x 10 pies se clasificaba como una máquina de ¼” PERO aquí es donde las cosas salen mal….
…..Usando una abertura de matriz de 3”, el tonelaje requerido para doblar el mismo material A36 de 1⁄4” X 10’ se reduce a solo 139 toneladas, lo que está muy por debajo de la capacidad de una prensa plegadora de 150 toneladas. Por el contrario, usar un troquel en V de 1,5" requeriría 300 toneladas de fuerza para doblar la misma sección de 10' de material de 1/4". Entonces, en realidad, NO es la capacidad lo que define una prensa dobladora, sino el tonelaje (o la fuerza).

Pero espera, hay más...

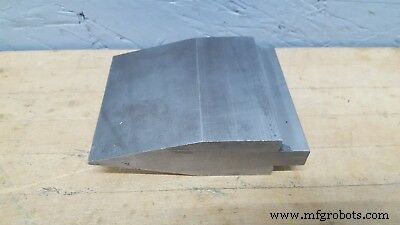

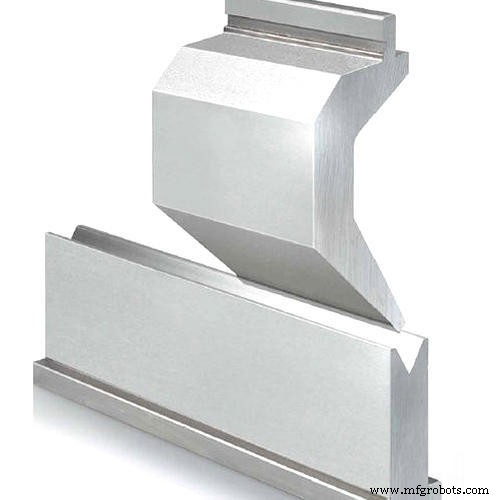

hay precauciones que deben ser consideradas. Así como su prensa plegadora tiene un límite de tonelaje, también lo tiene el diseño de su herramientas. Los punzones rectos sobre troqueles en V sólidos pueden soportar las cargas más pesadas, mientras que las herramientas en ángulo agudo (punzones muy angulados, vea la foto a la derecha) pueden soportar considerablemente menos (hay menos material para endurecerlo). Sobre el “ten mucho cuidado” El final de la escala de tonelaje es el "cuello de cisne" tipo de herramientas (Ver Imagen Izquierda) que requieren una cuidadosa consideración de su uso debido a su diseño. Debido a que tienen un "relieve" para dobleces inversos, son inherentemente mucho más débiles que los punzones rectos y se debe tener una consideración especial al usar estas herramientas de formación para no "sobrecargarlas" y, por lo tanto, deformar una herramienta muy costosa ( AQUÍ hay un enlace a un catálogo completo de herramientas para plegadoras ).

También es importante tener en cuenta que nunca debe aplicar tonelaje completo sobre un área inferior al 60 por ciento de la distancia entre los marcos laterales de su prensa dobladora. Si su máquina tiene 10 pies entre los bastidores laterales, el tonelaje completo solo debe usarse en curvas de 6 pies o más. El uso de tonelaje completo en una longitud más corta provocaría la sobrecarga de una sección de la máquina, lo que provocaría cierto grado de deformación en la plataforma, el ariete y/o las herramientas (es decir, DAÑO PERMANENTE).

Echa un vistazo a ESTO Práctica calculadora de tonelaje (cortesía de Accurpress America) para probar diferentes combinaciones de materiales contra diferentes aberturas de matriz. Esta y muchas otras herramientas útiles se pueden encontrar en nuestra Información útil sección de nuestro sitio web.

En Southern Fabricating Machinery Sales, Inc. tenemos los recursos para ayudarlo a seleccionar la prensa plegadora adecuada para su material Y los requisitos de su pieza. Llámenos hoy al 813-444-4555 o visítenos en la web en www.southernfabsales.com para obtener más información sobre cómo podemos ayudarlo a elegir la plegadora correcta la primera vez.
