Ciclo de taladrado de agujeros profundos de alta velocidad Okuma G73
Ciclo de taladrado de agujeros profundos de alta velocidad Okuma G73
Ciclo de taladrado de agujeros profundos de alta velocidad G73
Programación
G73 X__Y__Z__R__P__Q__F__
Parámetros
| Parámetro | Descripción |
|---|---|
| X,Y | Valores de coordenadas de la posición del agujero |
| Z | Nivel inferior del agujero En modo G90:
En modo G91:
|
| R | Nivel del punto R |
| P | Tiempo de permanencia en el fondo del pozo |
| P | Cantidad de picoteo (valor incremental positivo) |
| F | Velocidad de avance |

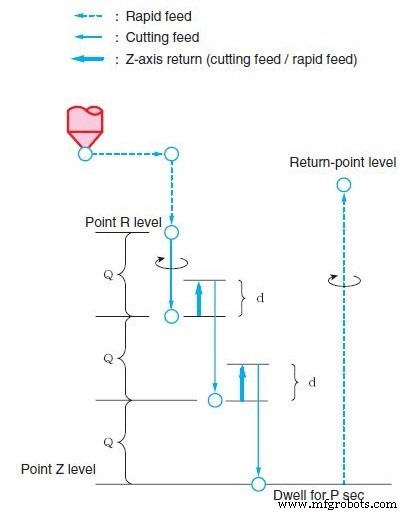

Secuencia de mecanizado
(1) Posicionamiento a lo largo de los ejes X e Y a una velocidad de avance rápida
(2) Posicionamiento al nivel del punto R a una velocidad de avance rápida
(3) Taladrado por la cantidad de picoteo especificada por Q en una avance de corte y con el cabezal girando en sentido de avance
(4) Retracción de la herramienta de corte por “d”.
- Establezca la cantidad de retracción "d" en la retracción en el ciclo G73 (agujero profundo de alta velocidad) O CICLO G83 (AGUJERO PROFUNDO) CON COMANDO I, J del parámetro opcional NC (ciclo fijo).
(5) Perforación hasta el nivel del punto R repitiendo los pasos (3) y (4)
(6) Permanencia en el nivel del punto Z durante P segundos
(7) Regreso al nivel del punto de retorno en un avance rápido
