Ciclo de taladrado profundo Fanuc G83
El ciclo de taladrado por picoteo G83 realiza la operación de taladrado en múltiples picotazos, esta técnica hace que el taladrado de agujeros profundos sea fácil y económico.
El avance de corte se realiza de forma intermitente hasta el fondo del orificio mientras se descargan las virutas.
Como la perforación se realiza hasta el fondo del orificio con avance en múltiples pasos pequeños, cada vez que se realiza una profundidad específica y luego se retrae el taladro, luego se realiza el siguiente paso, esta operación se repite una y otra vez hasta que se alcanza la profundidad de perforación. .
Sintaxis
G83 X... Y... Z... R... Q... F... K...
| Parámetro | Descripción |
|---|---|
| X | Posición del agujero en el eje x. |
| Y | Posición del agujero en el eje y. |
| Z | Profundidad, la herramienta se desplazará con avance hasta la profundidad Z a partir del plano R. |
| R | Posición del plano R. |
| Q | Profundidad de corte para cada avance de corte (Peck). |
| K | Número de repeticiones de ciclo (si es necesario) . |
| F | Velocidad de avance. |
Una vez que se da en el programa G83, el ciclo de taladrado profundo se repite en cada movimiento del eje hasta que se da G80 en el programa para finalizar el ciclo de taladrado profundo.
Uso
N150 M06 T02 N160 G90 G00 X60 Y28 Z12 S750 M03 N170 G99 G83 X60 Y28 Z-17 Q6 R2 F60 N180 G98 Y12 N190 G91 G80 G28 X0 Y0 Z0 M05 N200 M30
En el código de ejemplo anterior, la primera perforación se realiza en X60 Y28 y la segunda en Y12 y luego el ciclo de perforación profunda finaliza con G80.
Se toman pasos de 6 mm para completar la profundidad total de perforación de 17 mm.
Trabajando
Aquí se describe brevemente cómo funciona el ciclo de taladrado profundo G83,
1- Marcha rápida a la posición de taladrado X, Y.
2- Marcha rápida al plano R.
3- Taladrado con avance Q en profundidad.
4- Retirada con marcha rápida al plano R .
5- Avance rápido a Q-d de profundidad (el valor d se especifica en los parámetros).
6- Taladrado con avance Q+d de profundidad.
7- Retirada con avance rápido al plano R
– todo este procedimiento se repite hasta que el taladro alcanza la posición de profundidad Z,
– luego el taladro se retrae al plano R o el nivel inicial depende de G99 o G98, cuál se proporciona en el programa.

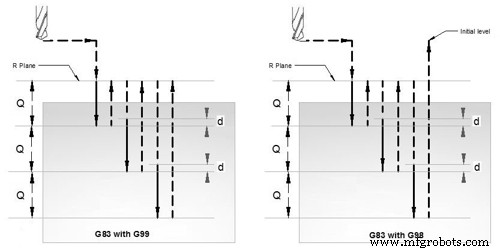

Funcionamiento del ciclo de perforación picoteada G83
Modos G98 G99
Después de completar la profundidad de perforación, el retorno se realiza con avance rápido, la altura de retorno se puede controlar utilizando G98 o G99.
G98 Drill volverá al nivel inicial
G99 Drill volverá al plano R.
G98, G99 se pueden usar varias veces durante el ciclo de taladrado profundo G83.
Ejemplo
N30 G83 X10 Y30 Z-17 Q5 R2 F75 N40 Y10 N50 G98 X30 N60 G99 Y30 N70 X90 N80 Y10 N90 G80
Repetir perforación
Ciclo de perforación picoteada G83, la operación de perforación se puede repetir varias veces. El taladrado se repite K veces si se da valor K con G83.
La perforación repetida se usa normalmente con el modo incremental G91, y un buen ejemplo de perforación repetida es la perforación de placa de cuadrícula. Para ver un ejemplo de trabajo, consulte el ciclo de taladrado G81.
Ejemplo de trabajo

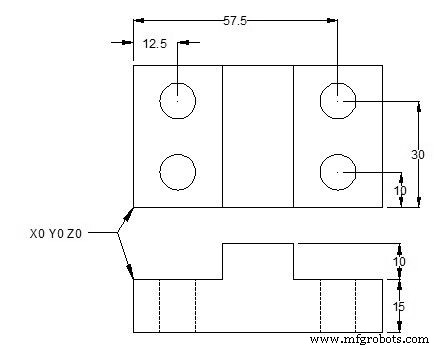

G83 Ciclo de taladrado picoteado Ejemplo
N10 M06 T1 N20 G90 G00 X12.5 Y10 Z12 S1000 M03 N30 G99 G83 X12.5 Y10 Z-17 R2 Q4 F75 N40 Y30 N50 G98 X57.5 N60 G99 Y10 N70 G91 G80 G28 X0 Y0 Z0 M05 N80 M30
