Ciclo de roscado y picoteo rígido Fanuc G84

El roscado de un agujero profundo en el modo de roscado rígido puede ser difícil debido a que las virutas se adhieren a la herramienta (macho) o a una mayor resistencia al corte.

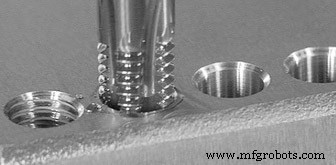

Roscado Rígido Peck

Para hacer que las operaciones de roscado de orificios tan profundos sean fáciles para los maquinistas CNC, existe un ciclo en los controles cnc de Fanuc G84 Peck Rigid Tapping Cycle.

Para los maquinistas de CNC que trabajan en los controles cnc de Haas, también tienen la suerte de leer Roscado profundo de orificios con rotura de virutas o Roscado profundo en CNC de Haas

En Fanuc G84 Rigid Peck Tapping Cycle, el corte se realiza varias veces (Pecks) hasta llegar al fondo del orificio.

Formato de ciclo de roscado rígido Fanuc G84 Peck

G84 X_ Y_ Z_ R_ P_ Q_ F_ K_;
X Y:posición del orificio.
Z:profundidad Z (avance a la profundidad Z a partir del plano R).

R:posición del plano R.
P:tiempo de permanencia en el fondo del orificio y en el punto R cuando se realiza un retorno.
Q:profundidad de corte para cada avance de corte (profundidad de picoteado).
F – La velocidad de avance de corte.
K – Número de repeticiones (si es necesario).

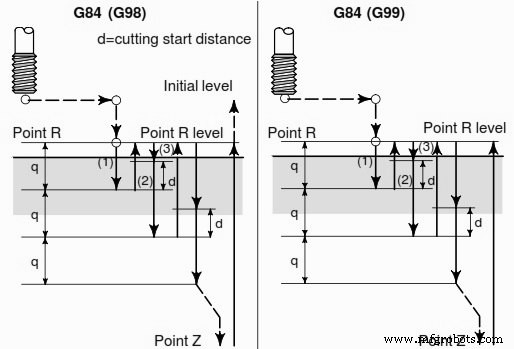

Ciclo de roscado de picoteo rígido G84

Para obtener detalles completos sobre el ciclo de roscado G84 y el uso de G98 G99 con el ciclo de roscado G84, lea Ciclo de roscado G84:programación de fresado CNC
