Ciclo de taladrado Fanuc G82

El ciclo de taladrado G82 también se denomina ciclo de contrataladrado G82.

G82 es un ciclo de perforación normal, la única diferencia es que permanece durante un tiempo específico en el fondo del pozo, normalmente se usa para una perforación de profundidad precisa.

Sintaxis

G82 X... Y... Z... R... P... F... K...
Parámetro Descripción
X Posición del agujero en el eje x.
Y Posición del agujero en el eje y.
Z Profundidad, la herramienta se desplazará con avance hasta la profundidad Z a partir del plano R.
R Posición del plano R.
P Permanecer en el fondo del agujero.
K Número de repeticiones de ciclo (si es necesario) .
F Velocidad de avance.

Uso

N30 G82 X10 Y30 Z-17 R2 P1000 F75
N40 Y10
N50 X30
N60 Y30
N70 G80

Una vez que se especifica el ciclo de taladrado G82 con sus parámetros en un bloque de programa, este seguirá taladrando en cada movimiento del eje, hasta que el ciclo finalice con G80

Trabajando

Cómo funciona el ciclo de perforación G82

1- Avance rápido a la posición x, y
2- Avance rápido a la posición del plano R
3- Taladrado con avance desde el plano R a la posición de profundidad Z.
4- Permanencia para la posición especificada tiempo en el fondo del pozo.
5- Avance rápido al plano R o al nivel inicial depende del modo G99, G98.

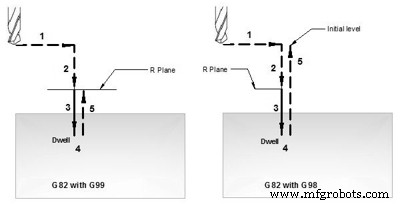

Funcionamiento del ciclo de perforación G82

Modos G98 G99

Cómo se comporta el ciclo de perforación G82 en el modo G98 o G99,

G98 Drill volverá al nivel inicial
G99 Drill volverá al plano R.

Para ver un ejemplo práctico, consulte el ciclo de taladrado G81.

Ejemplo

N30 G82 X10 Y30 Z-17 R2 P2000 F75
N40 Y10
N50 G98 X30
N60 G99 Y30
N70 X90
N80 Y10
N90 G80

Repetir perforación

Si el valor del parámetro K se proporciona con el ciclo de taladrado G82, entonces el taladrado se repetirá el número de veces indicado con K. Un uso efectivo de la repetición del taladrado es al taladrar múltiples orificios de la misma distancia, de esta manera el ciclo G82 se usa en el modo incremental G91. Consulte el ciclo de taladrado G81 para ver un ejemplo de taladrado repetido.

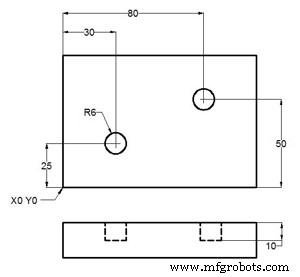

Ejemplo de trabajo

Ejemplo de ciclo de taladrado G82

N10 T1 M06
N20 G90 G54 G00 X30 Y25
N30 S1200 M03
N40 G43 H01 Z5 M08
N50 G82 Z-10 R2 P1000 F75
N60 X80 Y50
N70 G80 G00 Z100 M09
N80 M30
