Ciclo Fanuc G83 de Taladrado a Golpes: Guía para Taladrado de Agujeros Profundos
El código G del ciclo G83 de taladrado a golpes es modal, por lo que se activa en cada movimiento de ejes X y/o Y, y hará un movimiento rápido a esa posición y luego ejecutará nuevamente este ciclo enlatado (taladrado), hasta que sea cancelado (G80).

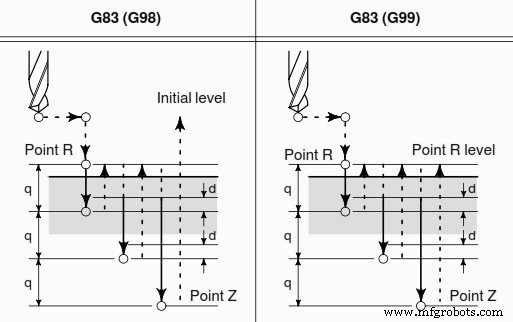

Operación del Ciclo G83 de Taladrado a Golpes Profundo
Ciclo G83 de Taladrado a Golpes Profundo para Fanuc
Como G83 es un ciclo de taladrado a golpes, la profundidad de cada golpe en el ciclo de taladrado G83 será la cantidad definida con Q.
La herramienta realizará el golpe (profundidad Q)
Luego la herramienta subirá en rápido al plano R después de cada golpe
y luego volverá para el siguiente golpe
hasta alcanzar la profundidad Z.
Use G98 y G99 para la posición de despegue en Z para posicionamiento entre agujeros.
Formato del Ciclo de Taladrado a Golpes G83
G83 X_ Y_ Z_ R_ Q_ F_ K_ ;
- X Y – Datos de posición del agujero
- Z – Profundidad en Z (avance hasta profundidad Z desde el plano R)
- R – Posición del plano R
- Q – Profundidad de corte para cada avance de corte (profundidad de cada golpe)
- F – Avance de corte
- K – Número de repeticiones (si se requiere)
Un ejemplo completo de programación CNC de ciclo de taladrado a golpes G83: Ciclo de Taladrado G81, Taladrado a Golpes G83 con G98 G99 Programa de Ejemplo
