Guía Completa de Códigos G GSK 980TDb para Sistemas CNC de Torneado

Lista completa de Códigos G GSK 980TDb

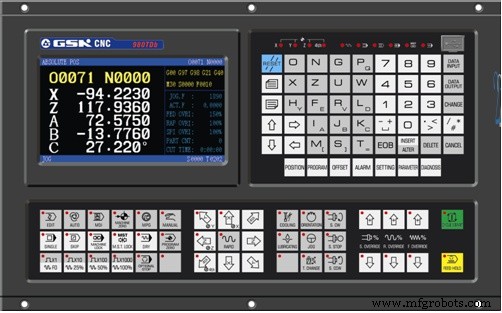

GSK 980TDb – Sistema CNC de Torneado

Códigos G GSK 980TDb

Código G	Significado
G01	Interpolación lineal
G00	Movimiento en avance rápido
G01	Interpolación lineal
G02	Interpolación circular (CW)
G03	Interpolación circular (CCW)
G04	Tiempo de pausa predefinido
G05	Interpolación circular de tres puntos
G6.2	Interpolación elíptica (CW)
G6.3	Interpolación elíptica (CCW)
G7.1	Interpolación cilíndrica
G7.2	Interpolación parabólica (CW)
G7.3	Interpolación parabólica (CCW)
G10	Entrada de datos
G11	Cancelar entrada de datos
G12.1	Interpolación de coordenadas polares
G13.1	Cancelar interpolación de coordenadas polares
G17	Plano XY
G18	Plano ZX
G19	Plano YZ
G20	Selección pulgadas
G21	Selección métrica
G28	Retorno automático a punto de referencia de máquina
G30	2º, 3º, 4º punto de referencia de máquina
G31	Interpolación de salto
G32	Corte de roscas
G32.1	Corte de roscas rígido
G33	Ciclo de roscado en Z
G34	Corte de roscas con paso variable
G36	Compensación automática de herramienta X
G37	Compensación automática de herramienta Z
G40	Cancelar compensación de radio de herramienta
G41	Compensación de radio de punta izquierda
G42	Compensación de radio de punta derecha
G50	Configuración de sistema de coordenadas de pieza
G65	Comando macro
G70	Ciclo de acabado
G71	Ciclo de desbaste axial
G72	Ciclo de desbaste radial
G73	Ciclo de corte cerrado
G74	Ciclo de ranurado axial
G75	Ciclo de ranurado radial
G76	Ciclo de roscado múltiple
G84	Roscado rígido frontal
G88	Roscado rígido lateral
G90	Ciclo de corte axial
G92	Ciclo de corte de roscas
G94	Ciclo de corte radial
G96	Velocidad de corte constante ON
G97	Velocidad de corte constante OFF
G98	Avance por minuto
G99	Avance por revolución
