G81 Ciclo de taladrado G84 Ciclo de roscado Ejemplo de programa CNC

Programa CNC que muestra el uso del ciclo de taladrado G81 Ciclo de roscado G84.

Como el ciclo de taladrado G81 ya se ha explicado brevemente aquí, Ciclo fijo de taladrado G81 - Programación de fresado CNC.

Ejemplos de programas de ciclo de perforación G81 http://www.helmancnc.com/fanuc/fanuc-g81-drilling-cycle/.

El ciclo de roscado G84 se puede leer aquí Ciclo de roscado G84:programación de fresado CNC con varios programas de ejemplo de ciclo de roscado G84 http://www.helmancnc.com/fanuc/fanuc-g84-tapping-cycle/.

Ejemplo de programa CNC

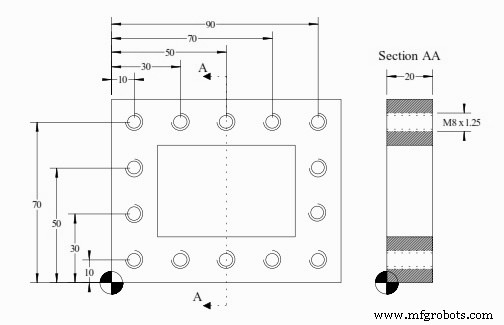

G81 Ciclo de taladrado G84 Ciclo de roscado Ejemplo de programa

O1000 ;
T1 M6 ;
G0 G90 G40 G21 G17 G94 G80 ;
G54 X10 Y10 S? M3 ;
G43 Z100 H1 ;
Z5 ;
G81 R3 Z-20 F? M8 ;
Y30 ;
Y50 ;
Y70 ;
X30 ;
X50 ;
X70 ;
X90 ;
Y50 ;
Y30 ;
Y10 ;
X70 ;
X50 ;
X30 ;
G80 ;
G0 G90 Z100
T2 M6 ;
G0 G90 G40 G21 G17 G94 G80 ;
G54 X10 Y10 S? M3 ;
G43 Z100 H1 ;
Z5 ;
G84 G99 G95 R3 Z-20 F1.25 M8 ;
Y30 ;
Y50 ;
Y70 ;
X30 ;
X50 ;
X70 ;
X90 ;
Y50 ;
Y30 ;
Y10 ;
X70 ;
X50 ;
X30 ;
G80 ;
G0 G90 Z100 ;
T0 M6 ;
M30 ;
