Sujetadores Aeroespaciales Explicados: Tipos, Materiales y Aplicaciones para la Seguridad Aérea

La industria aeronáutica o de aviación ha mantenido el ritmo con el avance tecnológico, lo que ha llevado a la producción de sujetadores aeroespaciales más nuevos y duraderos. Este hardware ha ayudado a sostener eficazmente las partes de aviones comerciales, aeronaves militares, jets, misiles balísticos y cohetes espaciales.

Debido a las condiciones extremas de presión y temperatura bajo las que operan los sujetadores de aeronaves al salir de la atmósfera terrestre, el diseño y construcción deben ser altamente duraderos con calidad de primer nivel para soportar estas condiciones severas. Mientras tanto, la producción de estos sujetadores aeroespaciales o comerciales de aeronaves depende de los avances tecnológicos rápidos dentro de la industria aeroespacial.

Además de la información anterior, este artículo le dará una comprensión completa de estos sujetadores para aeroespacial, incluyendo sus características, materiales, tipos y otros aspectos relacionados. Siga leyendo mientras le proporcionamos esta gran información.

¿Qué son los Sujetadores Aeroespaciales?

Los sujetadores aeroespaciales o de aeronaves, un tipo de piezas de mecanizado CNC aeroespacial, son aplicables específicamente en la producción de aeroestructuras. Las partes de detalle de la aeronave se ensamblan en muchas ubicaciones de producción en lugar de producirse en una sola planta. Además, estos sujetadores son necesarios para unir estas partes en un avión completo en el ensamblaje final de la aeronave.

La industria aeroespacial es estricta en cuanto a seguridad y peso. Como resultado, los sujetadores usados en la fabricación de la aeronave son de alta calidad y extremadamente duraderos.

Los sujetadores también pueden ensamblar aeroestructuras como el fuselaje, alas, empenaje, morro, pilona, nacela, superficies de control de vuelo y muchas más. Además, proporcionan atractivo y durabilidad a diseños de aeronaves comerciales y militares.

Adicionalmente, los sujetadores de aeronaves dan rigidez a la aeroestructura, haciéndolos una parte esencial. Estos sujetadores son de diferentes tipos, que incluyen tuercas y tornillos, tornillos, remaches y muchos más.

Características de los Sujetadores Aeroespaciales

Los sujetadores aeroespaciales o de aviación deben ser altamente robustos para sobrevivir a tremendas presiones de gravedad. Son piezas críticas de hardware que influyen en la seguridad y eficiencia general de la aeronave. Además, para mantener eficientemente la fabricación y uso bajo control, estos sujetadores deben pasar estrictas certificaciones de estándares.

Estos sujetadores tienen aplicaciones en cualquier equipo que exija unión de alta precisión y alta calidad. Los siguientes son algunas de las propiedades más comunes de estos sujetadores:

• Operan en situaciones adversas
• Alta resistencia al corte, fatiga y tracción
• Capacidades de auto-sellado y auto-bloqueo
• Alta resistencia a la corrosión y oxidación
• Diseño ligero

Estándares de Calidad de Aviación

Los estándares de gestión de calidad AS9100 y AS9120 tienen amplio uso en el sector aeroespacial. AS9100, BS9100 y EN9100 son estándares para organizaciones que diseñan y fabrican bienes aeroespaciales, como partes, componentes y ensamblajes. Por otro lado, AS9120, BS9120 y EN9120 son estándares para fabricantes y distribuidores de partes aeroespaciales.

Sujetadores de Uso Común en la Industria Aeroespacial

Hay algunos sujetadores aeroespaciales que tienen amplias aplicaciones en la industria de aviación comercial. También hay una visión general de los diferentes tipos de sujetadores para aeronaves y cómo se comparan y diferencian.

• Tornillos de aeronave: Están hechos de acero resistente a la corrosión sin recubrir, acero resistente a la corrosión con recubrimiento de zinc, cadmio o aleaciones de aluminio anodizado. Además, los tornillos comúnmente usados para aeronaves son tornillos MS, tornillos de tolerancia cerrada, NAS de llave interna y tornillos AN.
• Tuercas de aeronave: Son sujetadores roscados hechos de acero al carbono con recubrimiento de cadmio, acero inoxidable o aleación de aluminio 2024T anodizado. Además, siempre se usan en conjunto con un tornillo o tornillo de acoplamiento. Hay dos tipos de tuercas de aeronave: no autoblocantes y autoblocantes.
• Tornillos de rosca (Aircraft screws): Estos sujetadores son el método más común de fijación roscada con una cresta helicoidal, llamada rosca externa. A menudo están compuestos de materiales de menor resistencia que los tornillos e insertados con rosca de ajuste holgado.
• Remaches de aeronave: Estos sujetadores tienen un vástago cilíndrico liso con una cabeza en un extremo y se usan para unir dos o más láminas, placas o piezas de metal. El vástago del remache se coloca en agujeros coincidentes en dos piezas de material, y la punta se deforma para producir una segunda cabeza que sujeta firmemente las dos partes juntas.
• Collares Aeroespaciales (Remache de Tornillo de Bloqueo): Estos sujetadores encajan perfectamente con remaches de tornillo de bloqueo (disponibles por separado). Ayudan a unir el remache o tornillo al objeto y tienen cuerpos de aleación metálica compatibles.

Sujetadores Especiales Usados en Aeronaves

Estos sujetadores únicos tienen aplicaciones en lugar de tuercas y tornillos AN estándar, y tienen alta resistencia metálica mientras son ligeros. La mayoría de aeronaves deportivas ligeras también hacen uso considerable de sujetadores especiales (LSA). Algunos de los sujetadores especiales más usados son los siguientes.

Taper-Lok

Los sujetadores especiales más fuertes utilizados en la construcción de aviones son los Taper-Loks. Tienen un diseño cónico que hace que ejerzan fuerza sobre las paredes del agujero. A diferencia de un remache, el Taper-Lok llena el agujero sin deformar el vástago.

Por otro lado, la tuerca de cabeza arandela aprieta el metal contra las paredes cónicas del agujero con fuerza considerable. Forzar los metales juntos puede crear compresión radial alrededor del vástago y líneas de compresión vertical. La combinación de estas presiones produce un nivel de resistencia que ningún otro sujetador puede igualar.

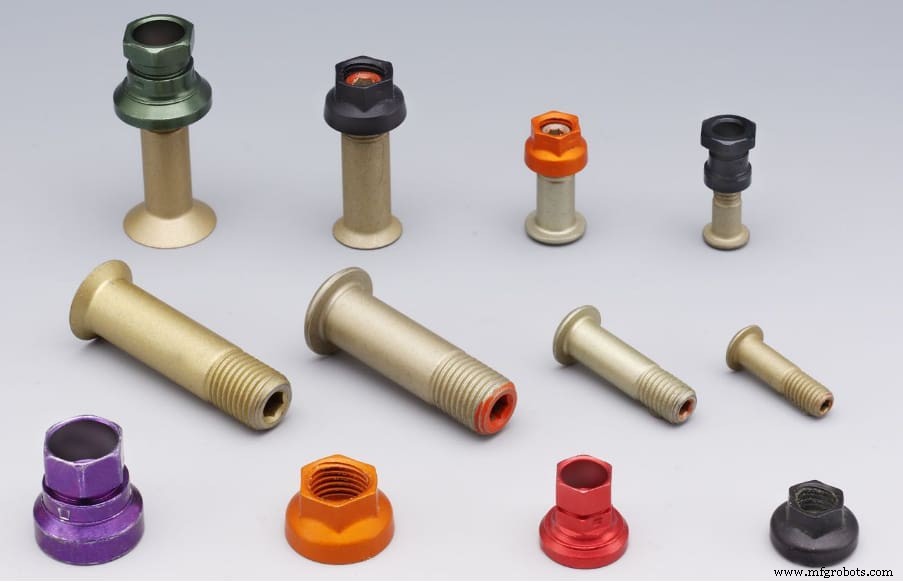

Hi-Tigue

Una perla rodea la parte inferior del vástago del sujetador único Hi-Tigue. La perla aumenta la resistencia de la unión precargando el agujero que llena. Presiona contra las paredes del agujero durante la instalación, creando tensión radial que refuerza el área circundante. La unión no se somete a la actividad cíclica constante que causa que una unión se desgaste o falle porque está precargada.

Los materiales comunes usados para hacer los sujetadores Hi-Tigue son:

• Aluminio
• Titanio
• Aceros inoxidables aleados

Sus collares vienen en dos tipos: sellantes y no sellantes. Utilizan aleaciones metálicas apropiadas para formarse. Pueden instalarse con una llave Allen y una llave de boca, al igual que los Hi-Loks.

Sujetadores Turnlock (Giro-Rápido)

Los sujetadores de giro-rápido pueden asegurar placas de inspección, puertas y otros paneles removibles en aeronaves. Este hardware aeroespacial también es famoso por apertura rápida, acción rápida y sujetadores de panel estresado.

Estos sujetadores permiten la fácil remoción de paneles de acceso para inspección y mantenimiento. Se fabrican y venden bajo una variedad de nombres de marca por varias empresas. Dzus, Camloc y Airloc son tres de los más populares.

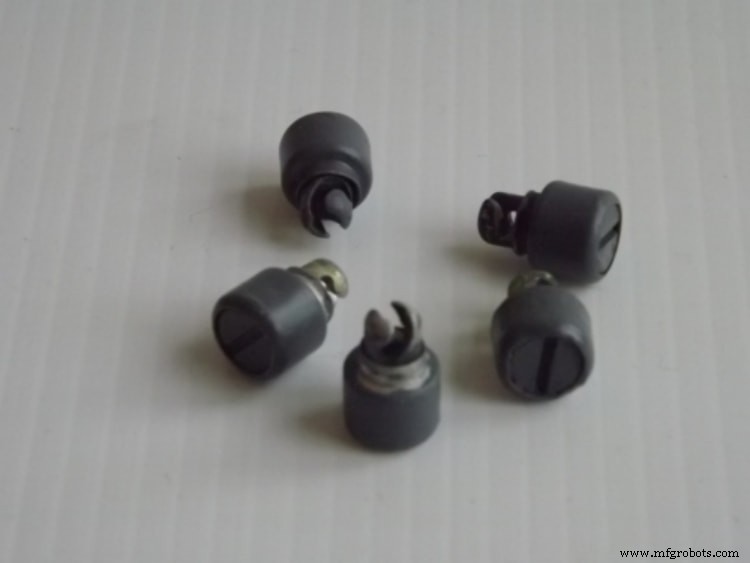

Sujetadores Dzus

Un espárrago, ojal, resorte y receptáculo componen el sujetador de giro-rápido Dzus, mientras que el aluminio o aleación componen el ojal. Si no hay ojales disponibles de fuentes habituales, pueden usar tubería de aluminio 1100 para formarlos.

El resorte tiene un cuerpo de acero recubierto de cadmio que lo protege de la corrosión. Al unir dos ensamblajes, el resorte proporciona la fuerza que bloquea o asegura el espárrago en su lugar.

Los espárragos están hechos de acero y recubiertos de cadmio. Hay tres tipos de cabeza diferentes: ala, empotrada y ovalada. Las marcas en la cabeza del espárrago sirven para identificar o determinar el diámetro del cuerpo, longitud y tipo de cabeza.

Como se mencionó antes, los sujetadores para la industria aeronáutica incluyen sujetadores estándar y especiales, que deben cumplir estándares rígidos y rigurosos para soportar entornos extremos. Si busca soluciones personalizadas de sujetadores de alta calidad, RapidDirect es su mejor opción. RapidDirect es un proveedor de servicios de manufactura profesional que produce sujetadores aeroespaciales personalizados de alta calidad, así como numerosos sujetadores comunes.

Contamos con fuertes capacidades de manufactura para garantizarle el menor tiempo de entrega. También le ofrecemos una cotización instantánea y análisis DfM automatizado para sus sujetadores de aeronave. Siéntase libre de consultarlo.

¿De Qué Están Hechos los Sujetadores Aeroespaciales?

Hay diferentes tipos de sujetadores para la industria aeronáutica, y no todos los materiales son ideales para la producción de estos sujetadores. La razón es que la composición material de estos componentes determina sus características. A continuación, algunos materiales para la producción de los diferentes tipos de sujetadores de aeronave:

Aluminio

Este material es un metal ligero para producir diferentes partes aeroespaciales debido a su disponibilidad y asequibilidad. Aunque se usa en la fabricación de partes de aviones, este material tiene algunas limitaciones que necesitan tratamiento superficial adicional para mejorar sus propiedades.

Un caso donde el aluminio interviene en sujetadores de aeronaves es los remaches. Este hardware a menudo se conforma en frío (haciendo piezas metálicas sin calor para producir piezas altamente duraderas). El Al7075 es la aleación de aluminio más popular para fabricar sujetadores debido a su alta resistencia a la tracción y resistencia a la fatiga.

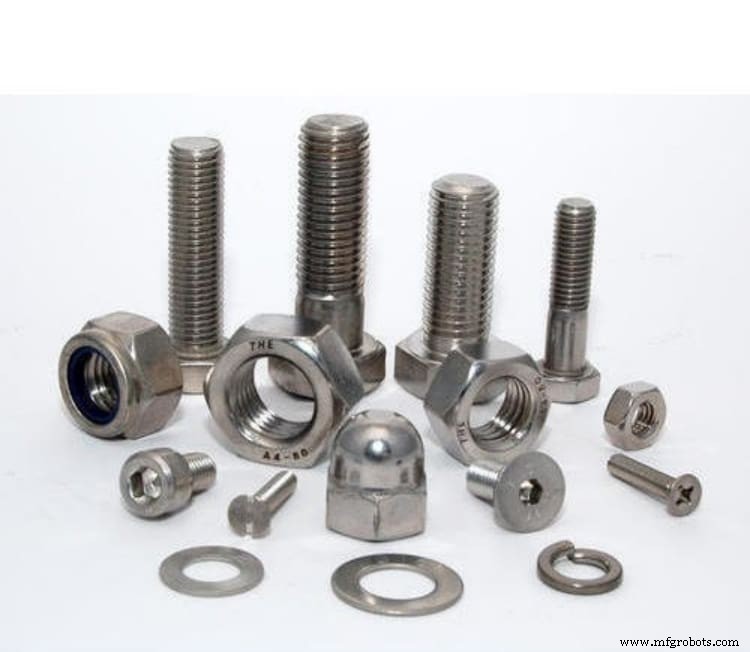

Acero

El acero es tres veces más fuerte que el aluminio, pero esta resistencia también aumenta su peso. Dado que los sujetadores de aviación deben ser lo más ligeros posible, el peso del acero plantea un desafío.

Hay diferentes tipos de acero, pero para fabricar sujetadores para aeronaves, el acero inoxidable y el acero aleado son ideales. Su resistencia los hace mejores para producir tornillos y pernos usados en superficies de aeronaves y tren de aterrizaje.

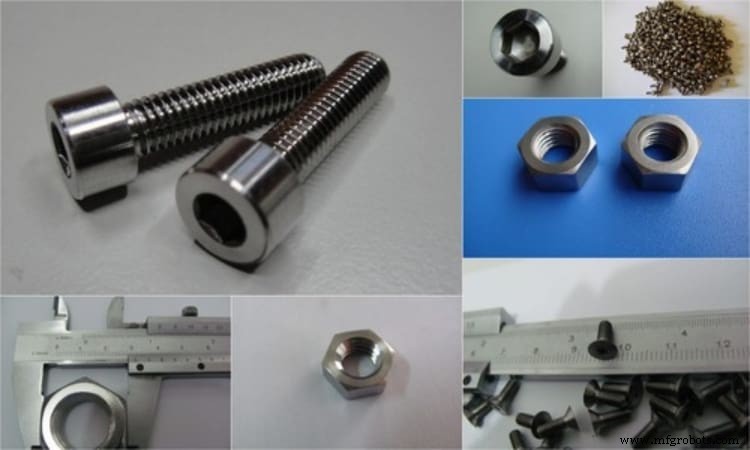

Titanio

En la fabricación de algunos sujetadores de aeronaves comerciales, el material de titanio podría reemplazar al aluminio. Además, este metal tiene una resistencia comparable a la del acero aleado y acero. Además, es más ligero que el acero y tiene alta resistencia al calor y al frío.

Superaleaciones

Su capacidad para soportar condiciones extremas de presión y temperatura hace que estas aleaciones sean perfectas para uso en la industria aeroespacial. También llamadas aleaciones de alto rendimiento, son altamente versátiles, manteniendo su integridad superficial y estructural en condiciones extremas. A continuación, las superaleaciones para la industria aeroespacial:

• Hastelloy: Alta resistencia a la corrosión. Tienen aplicaciones en componentes de escape y combustión de una aeronave.
• Inconel 780: Aleación de alta resistencia a la tracción para la fabricación de tornillos y tuercas.
• A286: Aleación de hierro, níquel y cromo, usada por su alta resistencia a la tracción, resistencia a la oxidación y corrosión.

Ahora conoce los materiales usados para fabricar sujetadores para construcción de aeronaves y sus características.

Cubiertas Aeroespaciales

Los sujetadores de aeronaves comerciales requieren cubiertas para darles protección adicional contra condiciones ambientales y atmosféricas. Hay una variedad más amplia de materiales para hacer cubiertas de sujetadores, incluyendo:

• Cadmio
• Zinc
• Plata
• Níquel
• Fosfato
• Óxido Negro

Estas cubiertas mejoran enormemente la durabilidad de los sujetadores.

Conclusión

Los sujetadores aeroespaciales son una parte vital de cualquier aeronave, y sin ellos, la aeronave sería solo piezas e inutilizable. Este artículo ha proporcionado gran información sobre los aspectos fundamentales de los sujetadores usados para construcción de aeronaves. Muchas empresas se especializan en fabricar estos sujetadores de aeronaves, y uno de los principales entre ellos es RapidDirect.

RapidDirect se especializa en el mecanizado CNC de partes aeroespaciales y proporciona cotizaciones instantáneas y análisis DfM automatizado. Hemos estado fabricando sujetadores estándar y personalizados para nuestros valiosos clientes por más de una década, y estamos felices de aprovechar esos casos exitosos para proporcionarle los mejores sujetadores aeroespaciales y otro hardware de aeronave. Con un equipo de expertos y profesionales, así como un tiempo de entrega rápido, está seguro de obtener un estándar de alta calidad.

Preguntas Frecuentes

Las aeronaves contienen partes que requieren servicio frecuente, y estos sujetadores facilitan el proceso. El hardware aeroespacial facilita el desmontaje y reemplazo de partes desgastadas.

Hay dos grupos principales de sujetadores, que incluyen estructurales y no estructurales. Los sujetadores estructurales soportan las cargas de la aeronave, mientras que los tipos no estructurales conectan partes del aire sin carga.
También hay restricciones en sujetadores de acceso que son más fuertes y a menudo usados para mantener a personas no autorizadas fuera. Sujetadores como tornillos de bloqueo Huck y sujetadores CherryMax caen en esta categoría.

Sujetadores como remaches ciegos son ideales para acoplar múltiples partes juntas en aviones. Son aplicables a áreas menos accesibles o inaccesibles de la aeronave. Estas áreas incluyen bordes de salida.
