Tablero de interruptor táctil inteligente

Acerca de este proyecto

Introducción:Repare la placa de interruptores rota en un interruptor táctil inteligente con monitoreo de temperatura

Sé que todos ustedes enfrentan este problema, al menos uno en su vida, el tablero de interruptores se rompió por el uso continuo. La mayoría de los interruptores mecánicos se rompen debido a que se encienden y apagan muchas veces, ya sea que el resorte dentro del interruptor se desplaza o que puede causar algún otro problema y que el tablero de interruptores se rompa. Estos interruptores mecánicos también estarán desactualizados y parece tan viejo tipo Recientemente, uno de mis tableros de interruptores en mi habitación se rompió y me preguntaba cómo arreglarlo y se me ocurrió esta idea, ¿por qué no arreglarlo y convertirlo en un moderno tablero de interruptores táctiles? Ya que tiene un elegante interruptor basado en pantalla táctil sin ninguna parte mecánica móvil para que no se rompa debido al uso continuo del mismo, a diferencia del antiguo interruptor de tipo mecánico, y también podemos agregarle algunas funciones adicionales, como el monitoreo de temperatura en vivo de la habitación. Así que comencemos a hacerlo.

Paso 1:Piezas que debemos comprar antes de fabricarlas

Es obvio que primero necesitamos una vieja placa de interruptores rota que necesitamos arreglar, aparte de esto, necesitamos recolectar las siguientes partes del mercado o tienda en línea.

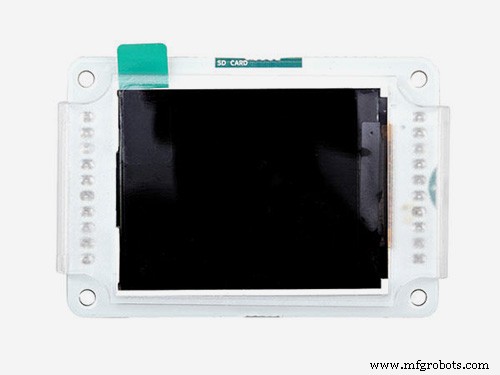

• Pantalla TFT de 2.4 "para Arduino (estoy usando la pantalla TFT st7789v)

• Relé de 5 V

• Circuito adaptador de corriente de 220 V CA a 5 V CC. (Puede obtenerlo con un cargador antiguo. NOTA:El voltaje nominal es diferente para cada país, así que cómprelo de acuerdo con su propio país).

• Algunos cables

• Cable de puente hembra

• Termistor (opcional si desea agregarle control de temperatura)

Paso 2:preparación de la tabla rota

Primero retire todos los interruptores de la caja de la placa de interruptores rota. Luego, debemos cortar la cubierta de la caja de la placa de interruptores de la parte frontal al tamaño exacto de la pantalla TFT, como en la imagen de arriba, puede ver el corte de la parte frontal de la cubierta de la placa de interruptores.

Ahora deja la placa, vamos a preparar el Arduino uno para hacer la placa. Descarga la biblioteca MCU FRIEND 2.4 TFT a Arduino IDE. Luego descargue el siguiente código como en el enlace a continuación y luego conecte el Arduino a su PC y luego cargue el código en el Arduino. Ahora conecte la pantalla 2.4 TFT a Arduino. Ahora puede ver los dos hermosos íconos de interruptor en la pantalla LCD, ahora nuestro Arduino y la pantalla están listos.

Paso 3:Hacer las conexiones y dar el toque final.

Todos los pines GPIO de arduino son utilizados por la pantalla TFT LCD excepto 2 pines, es decir, el pin 13 y A5.

así que vamos a utilizar estos pines para controlar el interruptor. Suelde el cable al pin 13 de Arduino y conéctelo a la entrada del relé de 5v y suelde el pin de salida del sensor de temperatura o termistor al pin A5 de Arduino. Ahora conecte la salida + ve de CA al adaptador% v CC a + ve de Arduino y el terminal + ve del relé de 5V y luego -ve respectivamente.

Ahora conecte el cable vivo de la fuente de alimentación a la comunicación del relé y el cable vivo del adaptador de CA y el cable neutro de la fuente de alimentación al adaptador de CA a CC y el cable neutro del enchufe al que desea controlar. Ahora conecte el pin NO (normalmente abierto) del módulo de relé al cable vivo del enchufe que desea controlar como se muestra en la imagen. Puede ver claramente en la imagen todos los pasos. Ahora revise cuidadosamente todas las conexiones y el cableado y asegúrese de que no haya ningún cortocircuito.

Después de verificar cuidadosamente, ahora ensamble todo el tablero eléctrico y haga que la pantalla LCD encaje perfectamente en la parte cortada de la cubierta del tablero, luego fíjela con pegamento caliente y luego apriete la cubierta del tablero del interruptor de la cubierta con su tornillo.

Paso 4:Felicitaciones por haber convertido su vieja placa de interruptores rota en una placa de interruptores con toque inteligente

Ahora su tablero de interruptores inteligente está mucho mejor preparado que el tablero de interruptores anterior. Ahora juegue con él cambiando con solo tocar la hermosa pantalla. También puede ver la temperatura en vivo en la pantalla. Ahora sorprende a tu amigo con tu propia placa de interruptor táctil inteligente modificada.
