Convierte tu antiguo teléfono en un interruptor remoto

Acerca de este proyecto

¿Alguna vez se preguntó qué hacer con sus viejos teléfonos básicos? La llegada de un teléfono inteligente en la última década hizo que todos los teléfonos básicos fueran obsoletos. A pesar de que tenían una buena duración de la batería y una apariencia decente, son menos en comparación con los teléfonos inteligentes grandes que tienen pantallas grandes y muchas funciones. Incluso yo tenía muchos de estos teléfonos por ahí. Hice este proyecto hace mucho tiempo, es decir, 5 años atrás, cuando estaba en 11 ° grado. Aquí hice un pequeño avance cuando vi este antiguo proyecto. En este tutorial, usaré un teléfono básico antiguo como interruptor remoto que se puede encender y apagar desde prácticamente cualquier lugar del mundo. (PD:Donde hay una red de telefonía celular) En India, el suministro de energía no es 24x7 en muchas áreas rurales. Los agricultores de la zona rural tienen que suministrar agua a sus campos de manera constante, de lo contrario, podría producirse la pérdida de cultivos debido a la escasez de agua. Los campos están situados lejos de sus casas. Por lo tanto, este proyecto tiene como objetivo proporcionar una solución para cambiar el conjunto de bombas de forma remota para ayudar a los agricultores. Pero esto se puede usar para cambiar cualquier cosa.

Paso 1:obtenga las piezas

1. Viejo teléfono básico (estoy usando el legendario Nokia 3310)

2. Soldador

3. Cables

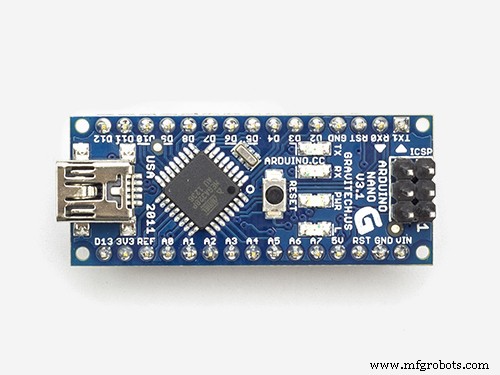

4. Arduino Nano (cualquier microcontrolador está bien)

5. Un módulo de relé (5V 10A) 6. Algunos LED

7. Pantalla de 16x2 (opcional)

8.Perfboard

Paso 2:Desmontaje

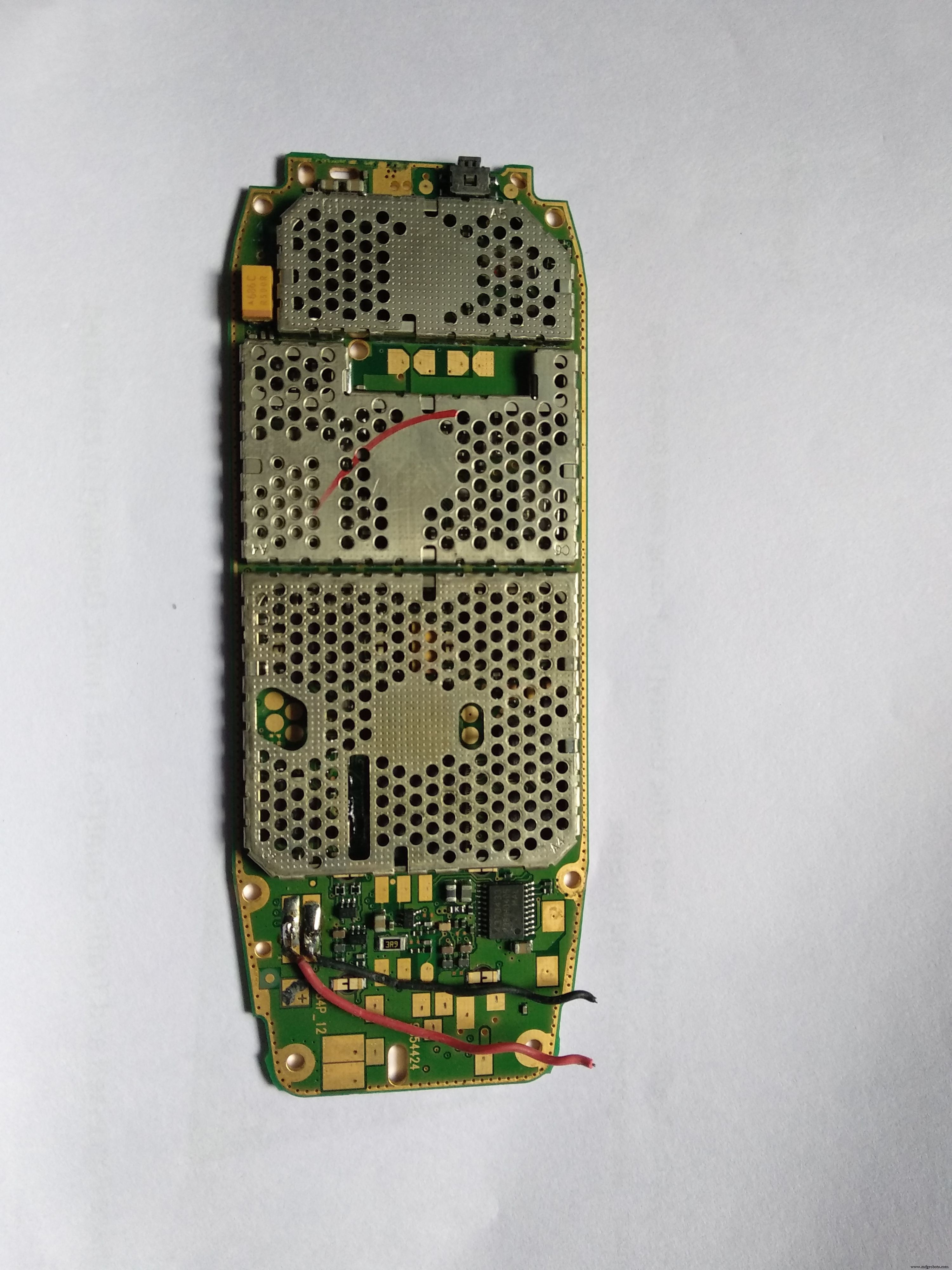

Ahora debe desmontar su teléfono anterior para tener acceso a las conexiones del motor de vibración. Adjunto un video de desmontaje del Nokia 3310. Pero el procedimiento será el mismo para casi todos los teléfonos básicos. Ábralo uno por uno hasta llegar al PCB principal. Allí se puede ver un motor de vibración en el interior.

Paso 3:Motores de vibración en el interior

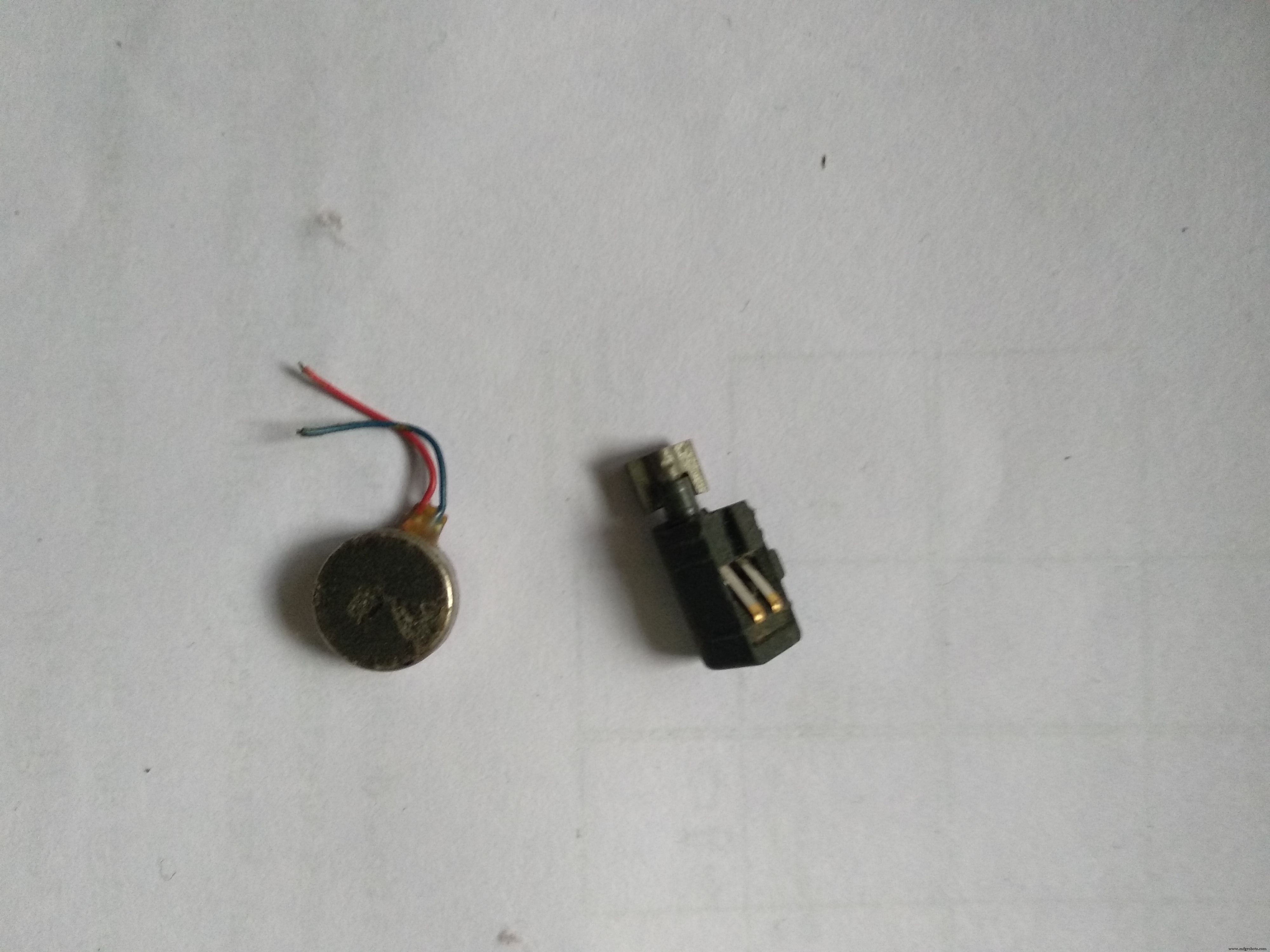

Motor de vibración:se utiliza para proporcionar retroalimentación háptica al usuario cuando llega un mensaje o una llamada. En los motores de vibración, hay dos tipos, 1. Motor sin núcleo con un peso desequilibrado en el eje. Esto da como resultado un cambio en el momento de inercia que da como resultado un bamboleo y, por lo tanto, la vibración. Motor de vibración tipo celda de moneda que está sellado. Tenemos que encontrar los puntos de conexión de los motores de vibración y soldar estos puntos con 2 cables para extenderlo. Prácticamente todos los teléfonos básicos tienen un motor de vibración de dos tipos.

Paso 4:conectándolo a Arduino

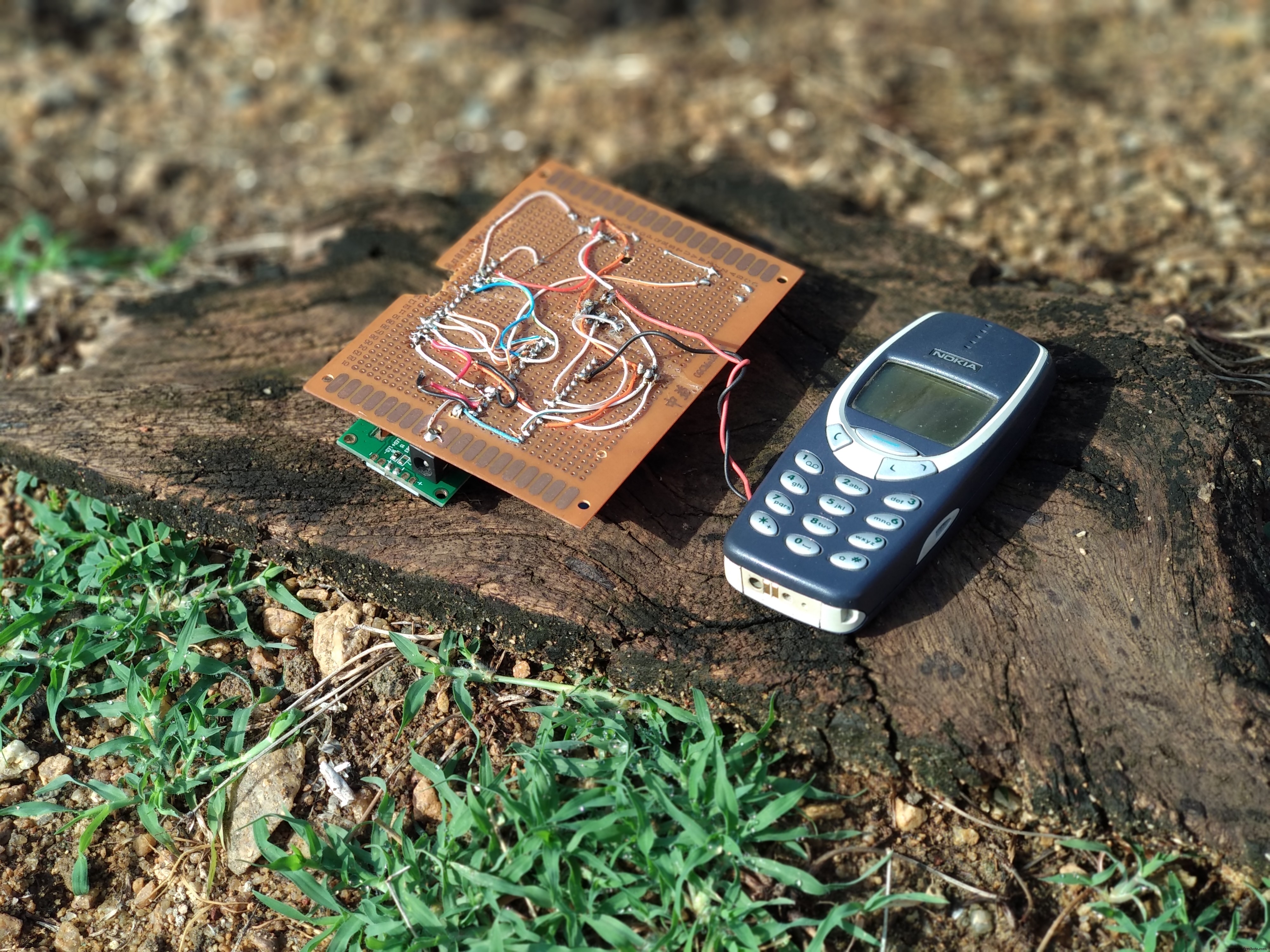

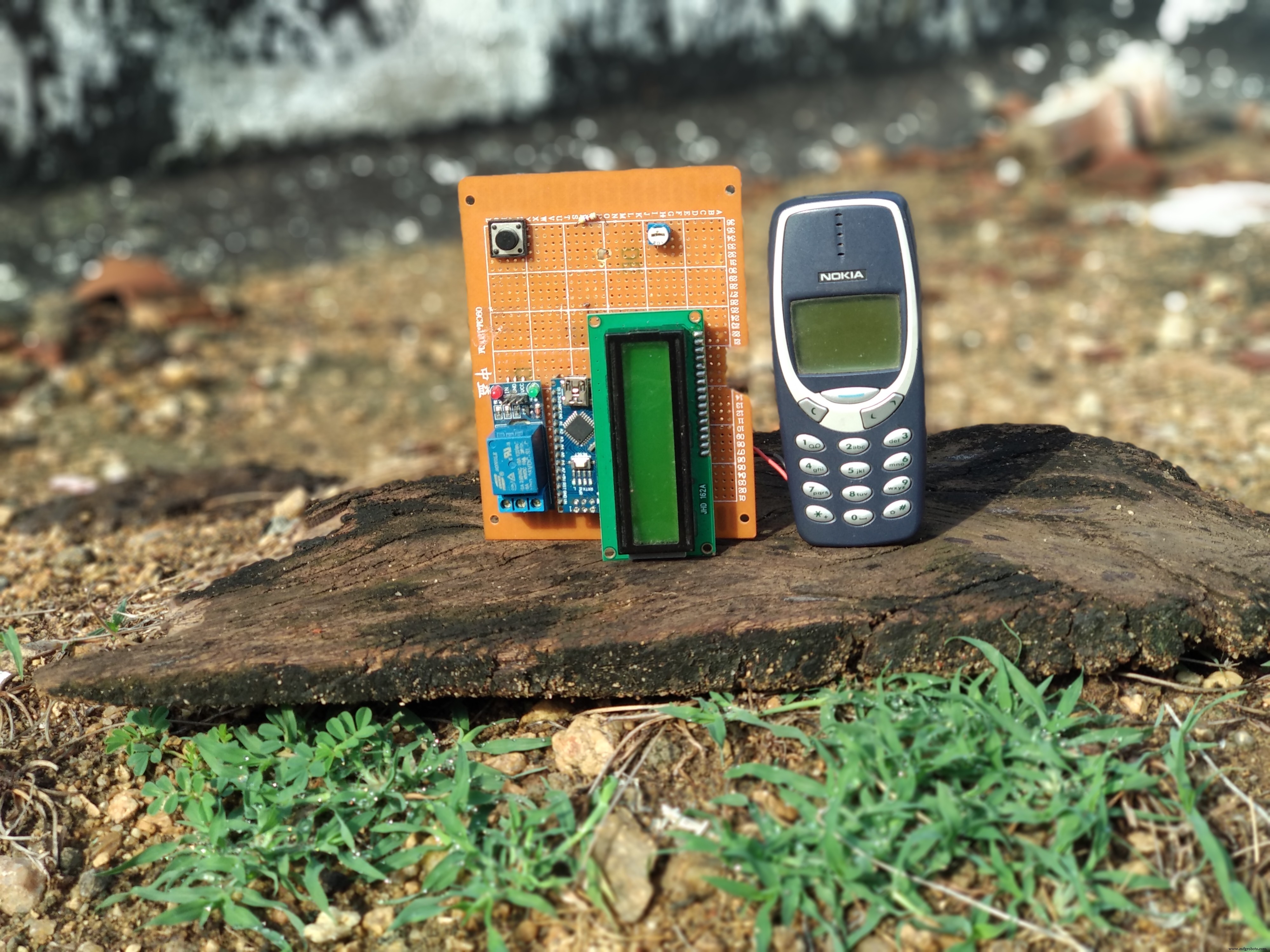

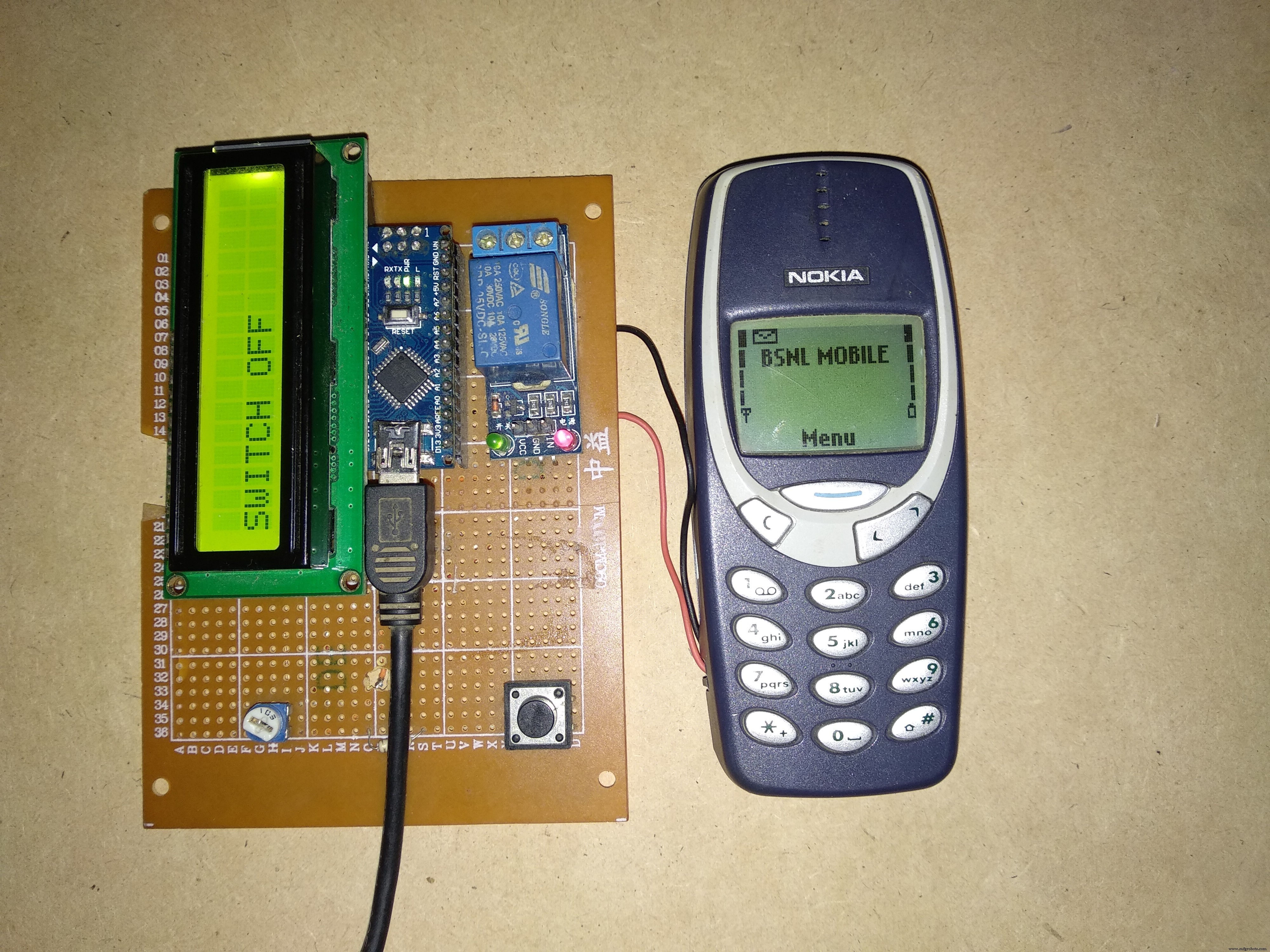

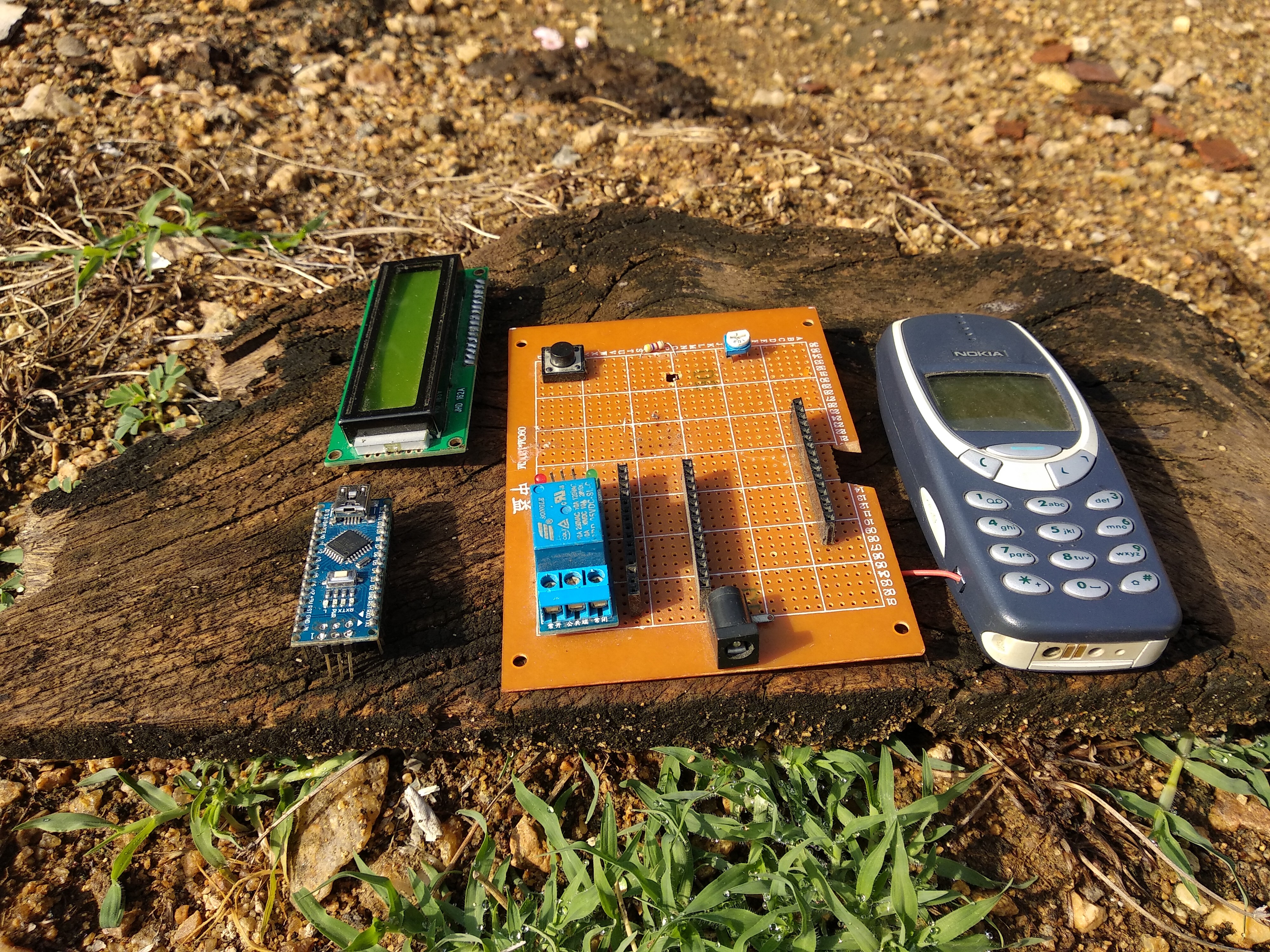

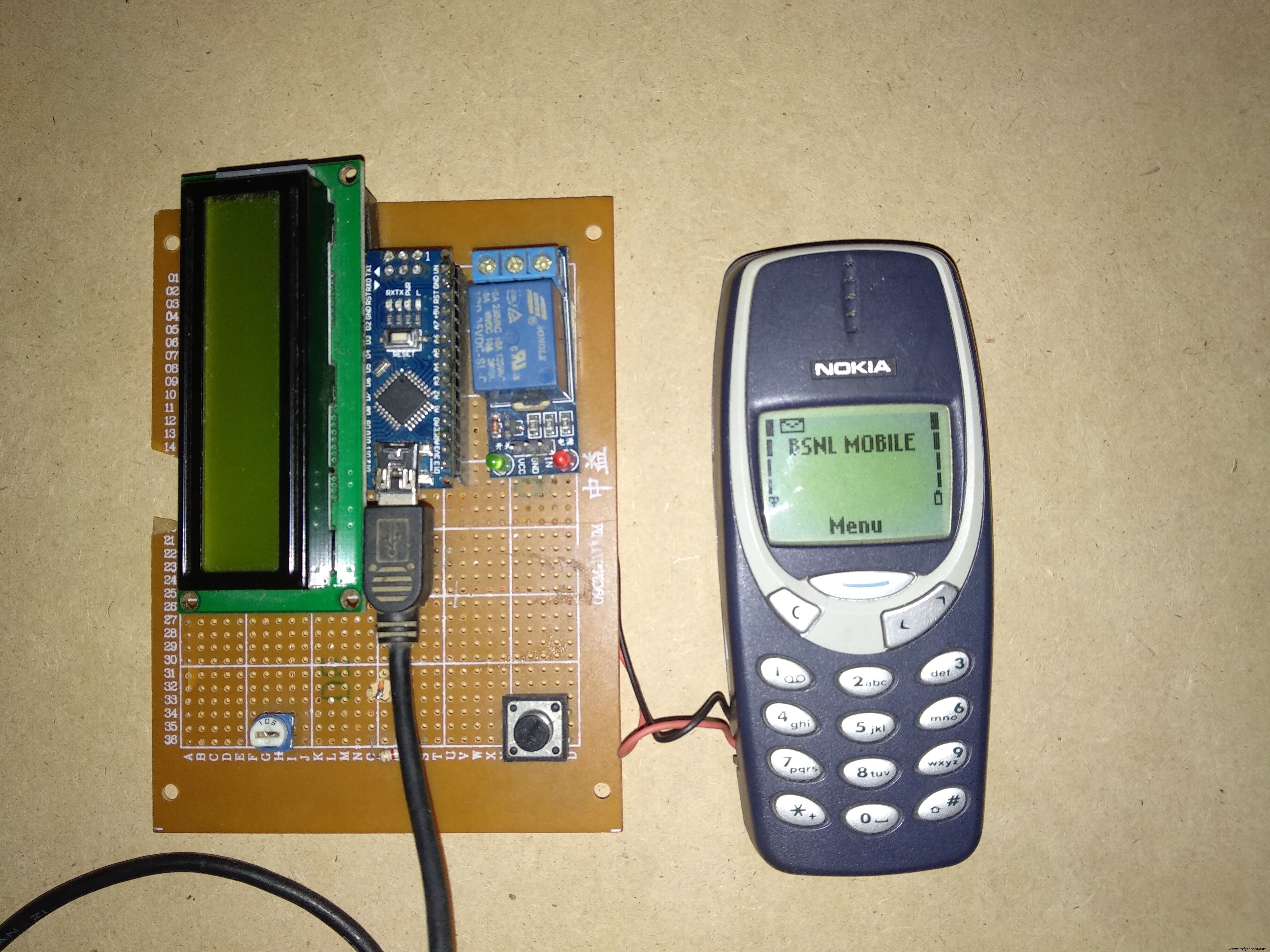

Conecte estos cables a uno de los GPIO de Arduino. Aquí estoy usando el número de pin A0. Y pin negativo a tierra. Las conexiones de la pantalla LCD son las habituales. El pin de señal del módulo de relé al pin número 4 y VCC, GND a VCC y GND de Arduino. Puede usar cables de puente para la conexión aquí. He hecho un circuito de placa perforada soldando todos los componentes.

Paso 5:sube el código

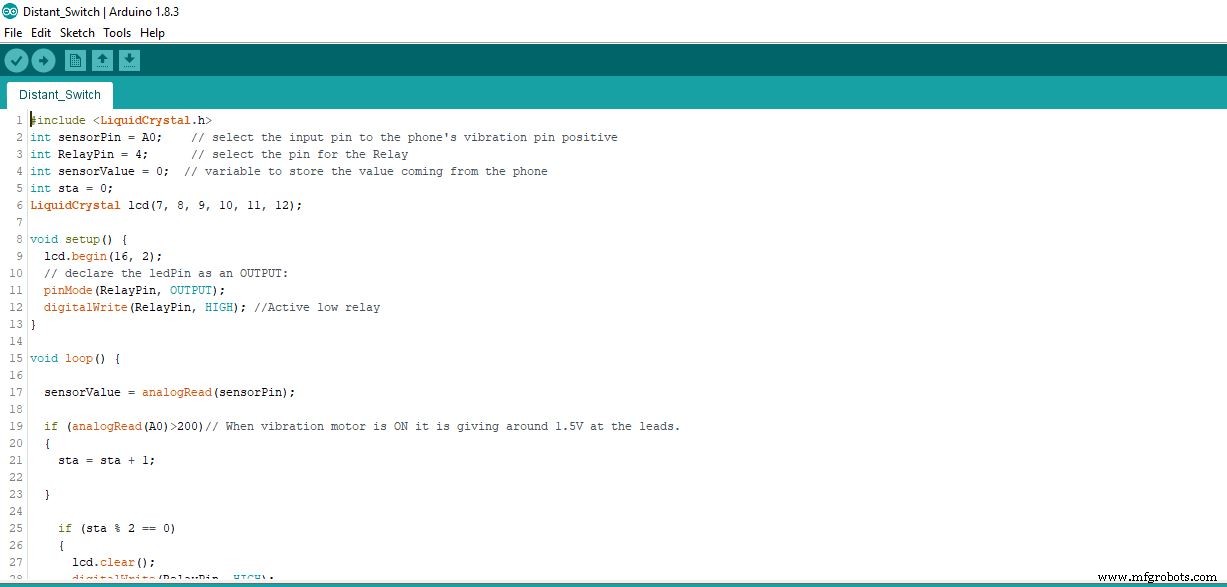

Aquí leeré el puerto analógico y buscaré una señal alta. Y cambie los pines en consecuencia. He escrito todo en los comentarios y el código se explica por sí mismo. Siempre que lee un cierto voltaje en el pin analógico, activa el interruptor. Este interruptor se puede desactivar volviendo a llamar o enviando un SMS.

Paso 6:Video de trabajo

Aquí he adjuntado un video de trabajo de cómo funciona todo el proceso. Espero que disfrutes reciclando tu viejo teléfono con un buen propósito. Las aplicaciones de este proyecto son las siguientes:1. Accionamiento de una bomba en un terreno agrícola 2. Encender la calefacción de su habitación antes de irse a casa. 3. Encendido de su calentador de agua para bañarse 4. Apagado remoto del interruptor principal de su hogar. Y muchos más. Háganme saber si descubren algo más. La mejor parte es que puede activar estos conmutadores desde cualquier parte del mundo donde haya acceso a la red. Muchas gracias por leer. No olvide votar en los concursos.

Paso 7:Mi diseño anterior

Solo quería mostrar mi antiguo diseño de circuito de conmutación. En aquellos días, es decir, cuando estaba en el undécimo grado, no tenía acceso a una computadora y nunca supe sobre el microcontrolador. Todo era analógico. He subido un video sobre mi mecanismo de conmutación. Aquí había usado un motor de CC para obtener la señal del teléfono. Cuando llegue una llamada o un mensaje, esto hará girar el motor en una dirección y el engranaje del motor gira una cremallera que presiona un botón suave que había extraído de una unidad de DVD. Cuando se presiona el botón, se completa el circuito que conduce al encendido de un pequeño conjunto de bomba de CC (extraído del suministro de agua del limpiaparabrisas del automóvil) .Esto suministra agua al campo en mi demostración.Entonces, un circuito controlador de nivel de agua basado en opamp detecta la humedad y cuando cruza el umbral, solía hacer girar el motor de CC en otra dirección soltando el botón pulsador. Este fue el sistema de control total que usé en mi proyecto anterior.
