Khadas VIM3:la guía definitiva para principiantes

¿Es usted un ingeniero o diseñador que busca el SBC perfecto para sus aplicaciones de minicomputadora? Entonces, el Khadas VIM3 es la opción ideal que necesitas.

Ordenador de placa única (SBC)

El VIM 3 SBC es un SBC de pequeño tamaño con un potente hardware que garantiza el máximo rendimiento y eficiencia térmica.

Además, cuenta con uno de los mejores SBC disponibles. Sin embargo, puede ser escéptico acerca de elegir este SBC para su circuito. Por suerte, estamos aquí para ayudarte.

Este artículo le contará todo sobre el Khadas VIM3, sus especificaciones y sus características. También lo compararemos con otras placas populares como Raspberry Pi.

¿Qué es Khadas VIM3?

El VIM3 es una adición reciente a la famosa lista de la serie VIM de Khaadas. Curiosamente, el VIM3 supera todo acerca de sus predecesores, ofreciendo características avanzadas y de primer nivel para diversas aplicaciones.

Sin embargo, adopta una cosa de los modelos VIM originales, que es el factor de forma. En verdad, el VIM3 es del tamaño de una tarjeta de crédito y se adapta perfectamente a los estuches de bricolaje Khadas. Aunque es pequeño, el VIM3 tiene un precio competitivo y ya viene cargado con varias funciones potentes.

Especificaciones de Khadas VIM3

Puede encontrar hasta 5 NPU de rendimiento TOP en el VIM3 con una inferencia de hasta 1536 MAC INT8. Además, puede descubrir soporte para marcos de aprendizaje profundo convencionales como Caffe, Darknet y TensorFlow. VIM3 utiliza 2/4 GB LPDDR4/4X (RAM) y es compatible con STM8S003 y EEPROM MCU programable.

El VIM3 también tiene Bluetooth (5,0) y Wake on LAN (WOL). Además, cuenta con LAN 10/100/1000M y fuente de alimentación de 5-20V. Puede obtener dos hosts USB (carga de 900 mA y 500 mA) y un puerto USB tipo C compatible con USB PD y USB 2.0 OTG.

Su MIPI-DSI tiene una interfaz de cuatro carriles con un conector FPC de 30 pines y paso de 0,5 mm. Este MIPI-DSI también tiene una resolución máxima de 1920*1080. Además, la tarjeta TF del VIM3 es una ranura Molex con versión Spec 2.x/3.x/4.x (SDSC/SDHC/SDXC).

El VIM3 ofrece un EMMC 5.1 de 16 GB y un flash SPI de 16 MB. Además, el VIM3 utiliza un conector VIN como entrada de alimentación del sistema.

El VIM3 es compatible con HDMI 2.2 y un transmisor HDMI 2.1 hembra tipo A con 3D. Pero eso no es todo. El VIM3 también admite HDR dinámico y CEC.

Con Khadas, puede obtener tres encabezados diferentes, incluido un RTC y un encabezado de batería, un encabezado de ventilador de enfriamiento y un encabezado de 40 pines (2,54 mm). El encabezado de RTC y batería es un encabezado de paso de 0,8 mm, mientras que el encabezado del ventilador de enfriamiento es un encabezado de paso de 0,8 mm de 4 pines con soporte de control de velocidad PWM.

El encabezado de 40 pines, por otro lado, admite la conexión de los siguientes pines de la CPU:CPU:SPDIF, 12C, UART, USB, I2S, ADC, PWM. También admite la conexión de los siguientes pines MCU:NRST, SWIM y PA1.

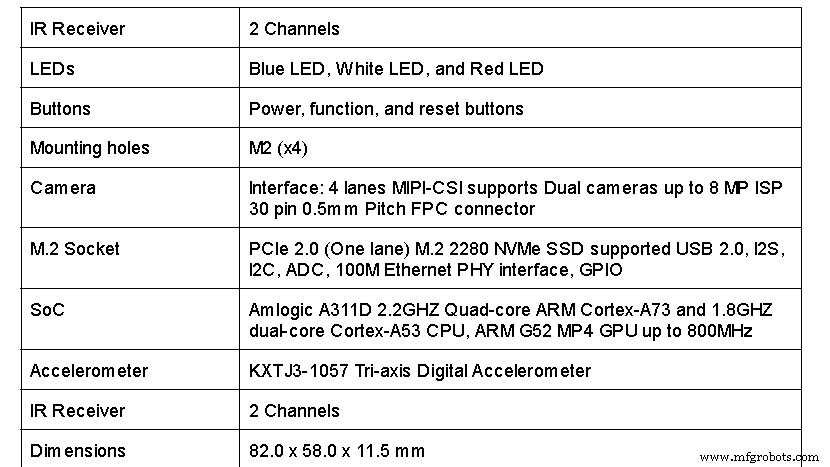

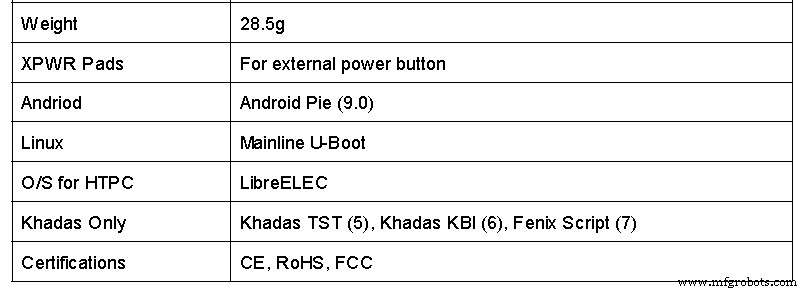

Consulte las imágenes a continuación para conocer otras especificaciones de VIM3:

Funciones clave

Estas son las características clave de Khadas VIM3:

Alto rendimiento

El SoC Cortex A53 de VIM3'S Amlogic A311D (X4) de 2,2 GHz y Cortex A73 (x2) de 1,8 GHz ayuda a ofrecer un rendimiento de CPU más rápido. Además, su proceso de fabricación SoC de 12 nm también genera poco calor durante el funcionamiento.

Otras características de alto rendimiento incluyen compatibilidad con USB 3.0 y Bluetooth 5.0, Gigabit Ethernet compatible con WOL, LPDDR4/X ram y un USB-C PD perfecto para aplicaciones pesadas.

Diseño amigable

El Khadas VIM3 tiene un diseño apilable que lo hace fácil de usar. Por lo tanto, puede programar fácilmente su MCU y tres LED en el SBC.

El VIM3 también cuenta con un flash SPI integrado y un XPWR para construir interruptores de alimentación externos. Por último, puede utilizar archivos CAD en 3D, Khadas KBI y Khadas TST.

Cuenta con un excelente IO

Este SBC cuenta con un encabezado GPIO de 40 pines y un I2S de 8 canales con soporte para matriz de micrófonos, pero solo sobre un conector M.2. Además, cuenta con MIPI-CSI y MIPI-DSI, y su diseño viene con un chip extensor GPIO.

Admite varios accesorios

Puede utilizar diferentes recursos compatibles con su VIM3 para diversas aplicaciones. Sin embargo, tenga en cuenta que tendría que comprar estos accesorios por separado.

Estos son los accesorios disponibles compatibles con el VIM3:

• Cable USB-C (blanco, macho a macho)
• Tarjeta de extensión M2X
• Cable USB-C (Gris 2.0 a Tipo-C)
• Estuche de bricolaje
• Cable HDMI (19 pines)
• Remoto IR
• TS050 Pantalla táctil
• Adaptador USB de 10 W (negro, solo cargas de trabajo ligeras)
• Nuevo disipador térmico VIM
• Tablero de tonos Khadas
• Ventilador de refrigeración 3705
• Adaptador USB-C de 24 W (blanco)

Serie VIM

Los SBC de la popular serie VIM de Khadas incluyen:

• VIM1
• VIM2
• VIM3
• VIM3L

Placa de desarrollo VIM3

En verdad, el VIM3 de Khada puede funcionar como una placa de desarrollo para programar y construir minicomputadoras en el hogar, la oficina e incluso en un automóvil. Además, puede programar un sistema operativo de servidor en su VIM3 para ejecutar servicios web, servidores de archivos y otras aplicaciones.

Aplicaciones

Puede usar el VIM3 para aplicaciones pesadas y de baja potencia. Estas aplicaciones incluyen:

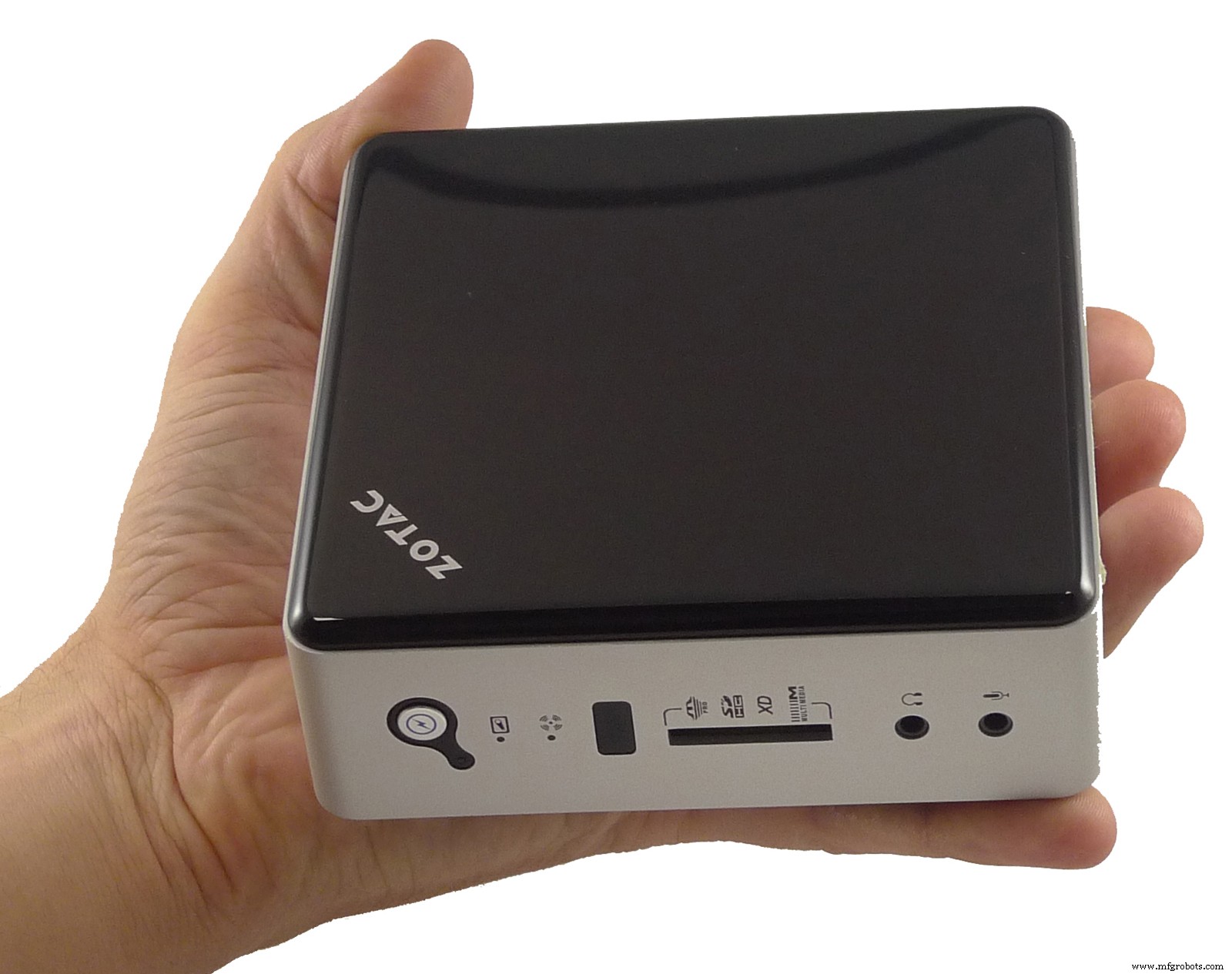

• Miniordenador

Miniordenador

• Señalización digital

• IA y robótica

IA y robótica

• Nanoservidor
• Clúster de criptominería

Minería criptográfica

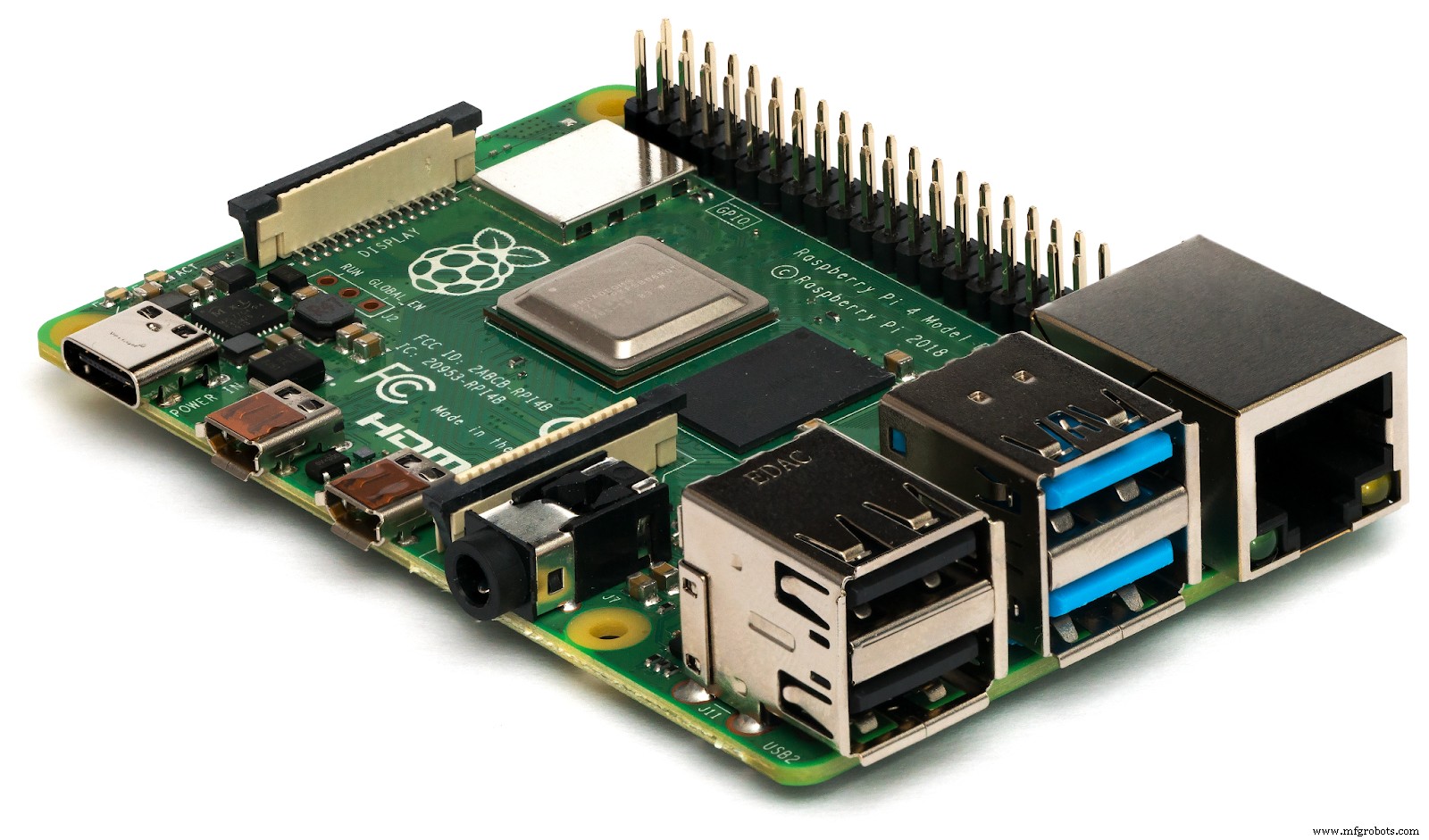

Khadas VIM3 frente a Raspberry Pi 4

Frambuesa Pi 4

Si bien Khadas es un digno competidor de Raspberry Pi 4, es una alternativa más costosa. Aunque Khadas VIM3 ofrece muchas funciones avanzadas, puede obtener la mayoría de ellas con una Raspberry Pi 4 por un precio más bajo.

Pero si está dispuesto a gastar unos cuantos dólares extra, el Khadas VIM3 gana.

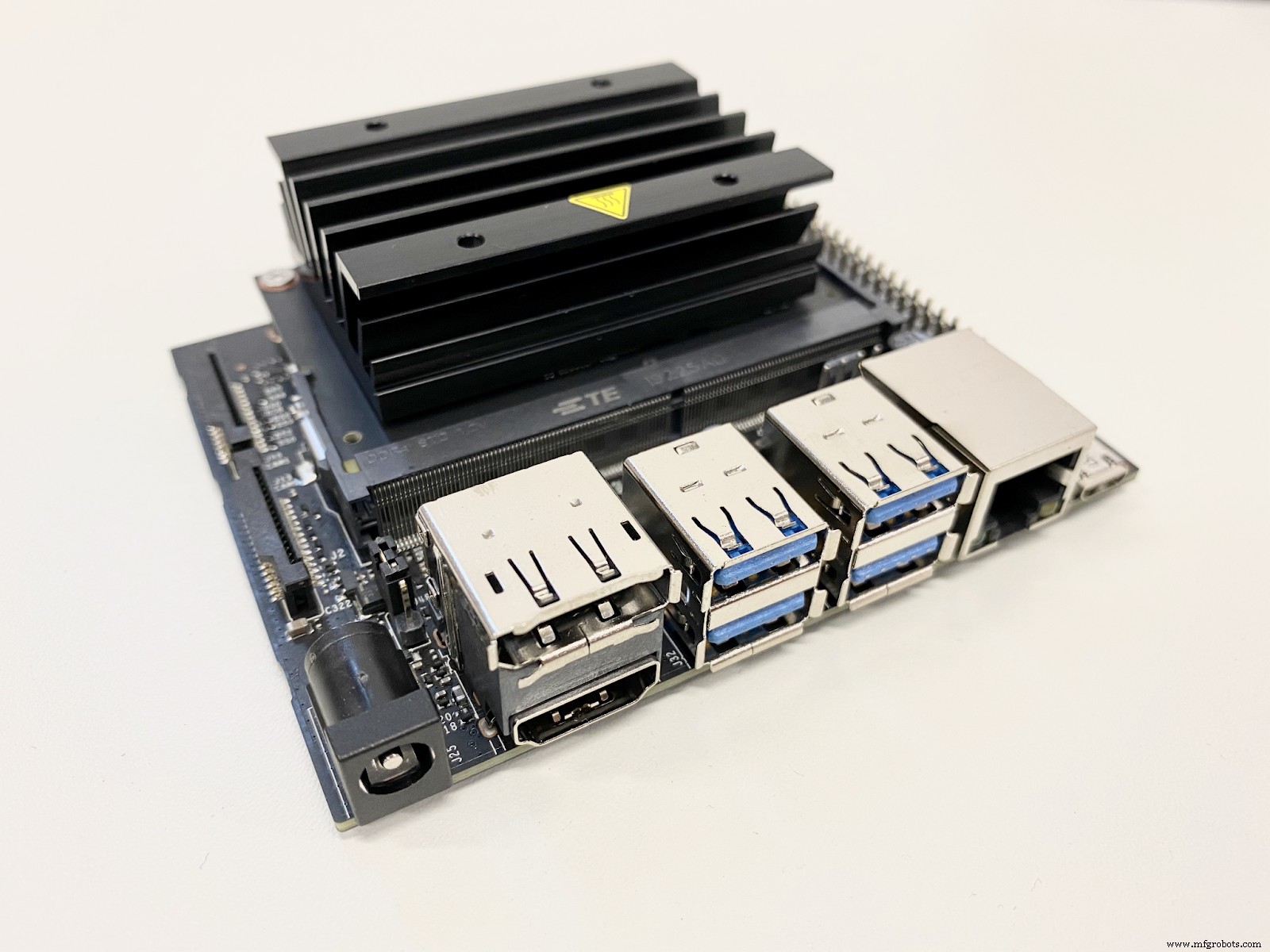

Khadas VIM3 contra Jetson Nano

Jetson Nano

El Jetson Nano tiene aproximadamente el mismo nivel de precio que el Khadas VIM3 y ofrece características principales similares. Pero Khadas VIM3 supera a Jetson en potencia de CPU para aplicaciones de inteligencia artificial y aprendizaje profundo. Sin embargo, Jetson Nano sigue siendo una alternativa sólida para Khadas VIM3.

Redondeando hacia arriba

Khadas VIM3 es uno de los mejores SBC que el dinero puede comprar y es la mejor placa VIM de la serie VIM. Por lo tanto, cuenta con un rendimiento de CPU más rápido que la mayoría de los SBC y admite una unidad de procesamiento neuronal para aplicaciones de IA.

Además, el amplio rango de entrada de energía del VIM3 (de 5 a 20 voltios) lo hace capaz de manejar aplicaciones que demandan energía, como altavoces y arreglos de micrófonos.

Entonces, ¿qué piensas del Khadas VIM3? ¿Tiene usted alguna pregunta? Háganos saber poniéndose en contacto con nosotros y estaremos encantados de ayudarle.
