Sensor de huellas dactilares:la guía definitiva para principiantes

Sensor de huellas dactilares

Un circuito de sensor de huellas dactilares es una idea de proyecto perfecta para que un ingeniero o diseñador cree una aplicación de seguridad.

Dado que las huellas dactilares son únicas para cada individuo, el sensor agrega una capa adicional de seguridad para cualquier sistema de seguridad que planee construir.

Sin duda, el sensor de huellas dactilares del edificio suena complejo, especialmente si eres un ingeniero novato. Pero no es ciencia espacial.

Este artículo le mostrará cómo funcionan los sensores de huellas dactilares, sus aplicaciones y cómo instalarlos en sus dispositivos.

¿Qué es un sensor de huellas dactilares?

La gente tiende a inclinarse por la biometría cuando hay una gran demanda de seguridad. Además, proporciona niveles de seguridad avanzados cuando se combina con otras formas de protección, como contraseñas.

Entonces, el sensor de dedo es un sistema biométrico que puede capturar y reconocer una huella digital humana. Como mencionamos anteriormente, cada persona tiene una huella digital única que ayuda a una fácil identificación. Los dedos tienen crestas que crean hasta cinco tipos diferentes de huellas, que incluyen verticilo, lazo izquierdo, lazo derecho, arco y carpa.

Huella digital

Los sensores de huellas dactilares funcionan principalmente para dispositivos que requieren un mejor rendimiento y precisión que las contraseñas normales.

Por lo tanto, no tiene que preocuparse por problemas con huellas dactilares similares. Los sensores de huellas dactilares vienen con módulos de detección de huellas dactilares integrados que distinguen las huellas dactilares. Y lo consigue descubriendo los extremos de la cresta de un dedo.

Además, los sensores de huellas dactilares ofrecen una forma más accesible y segura de bloquear y desbloquear dispositivos. Además, las huellas digitales pueden servir como contraseñas digitales que no puede olvidar.

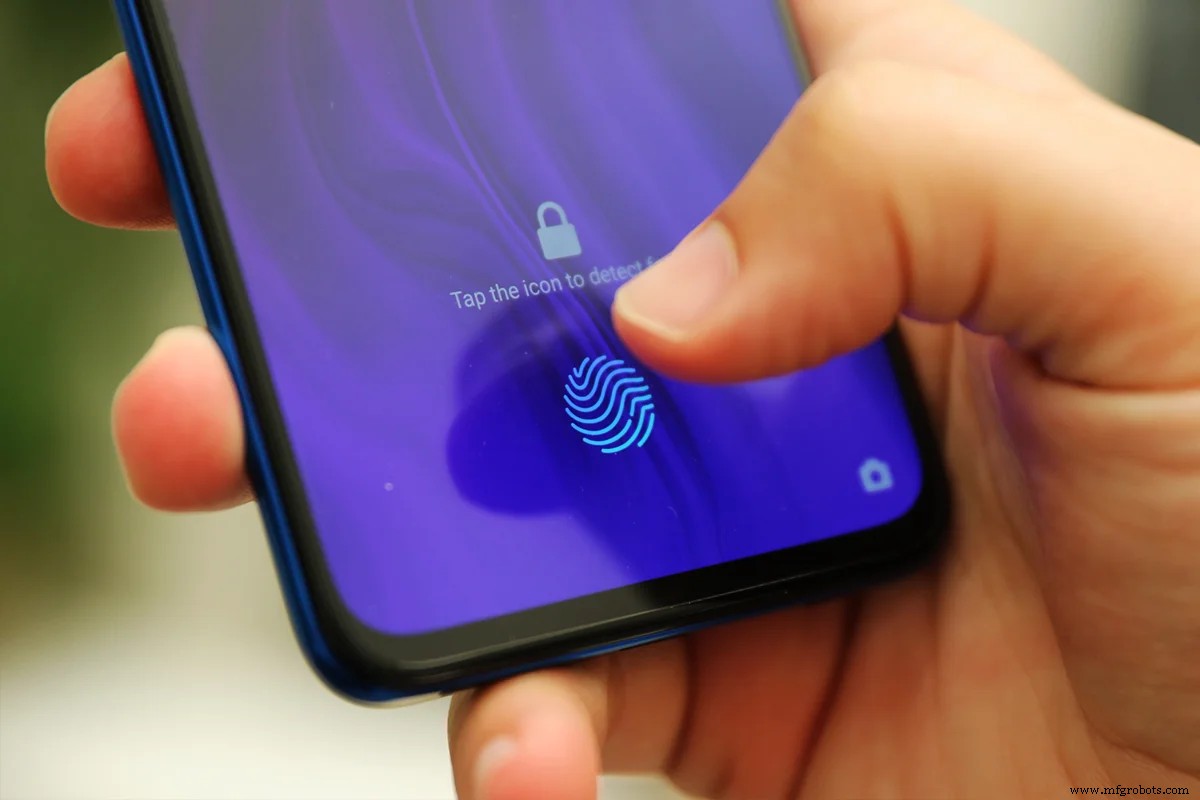

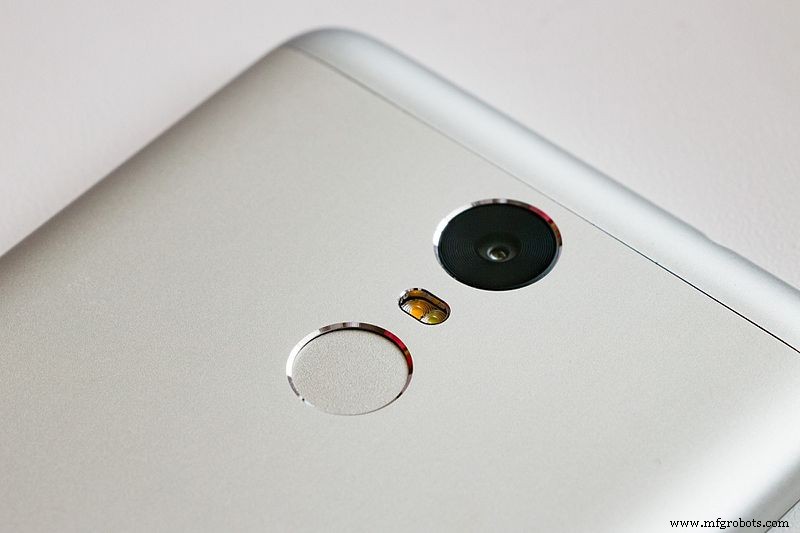

Seguridad del dispositivo

¿Cómo funciona un sensor de huellas dactilares?

La inscripción y la coincidencia son los dos factores principales que forman el principio de funcionamiento de un sensor de huellas dactilares. Antes de que pueda usar cualquier sensor de huellas dactilares, debe registrar su huella en la base de datos del dispositivo.

Supongamos que compró un nuevo teléfono móvil con sensor de huellas dactilares y desea activar su seguridad biométrica. Ahora, el dispositivo le pedirá que coloque su dedo en el sensor varias veces para registrar su huella digital en el dispositivo con éxito.

Pero eso es sólo lo que sucede en la superficie. Mientras se registra, el sensor genera un patrón de huella digital basado en su dedo y lo almacena en forma de código para hacer coincidir.

Una vez que se haya registrado con éxito, el sensor escaneará y convertirá su huella digital escaneada en un código. Luego, hace coincidir el código con el almacenado en su base de datos. Posteriormente, desbloquea automáticamente el dispositivo o sistema. Si no encaja, denegará el acceso.

Tres métodos de escaneo de un sensor de huellas dactilares

Además, un sensor de huellas dactilares puede usar tres métodos de escaneo para registrar y hacer coincidir las huellas dactilares. Por lo tanto, incluyen:exploración óptica, capacitiva y ultrasónica.

Escáneres ópticos

Los escáneres ópticos proyectan una luz brillante sobre su dedo para tomar fotografías digitales de alta resolución de su huella digital. Además, es similar a colocar la mano en una fotocopiadora.

Pero, en lugar de capturar una fotocopia oscura, envía la impresión capturada a un dispositivo para su almacenamiento.

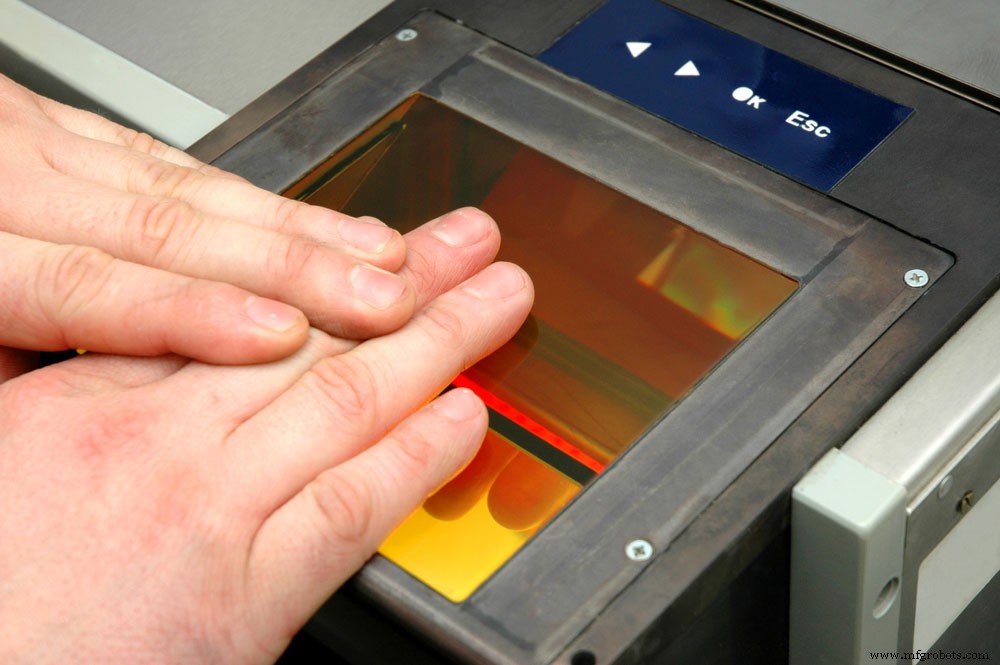

Escáneres ópticos

Además, los escáneres ópticos utilizan microchips sensibles a la luz para crear imágenes visuales. Estos microchips sensibles a la luz pueden ser sensores CCD o CMOS.

Posteriormente, el dispositivo conectado al sensor óptico hace tres cosas:

• Analiza la imagen
• Selecciona solo la huella dactilar
• Convierte la huella dactilar en un código con un software avanzado de comparación de patrones

Sensores capacitivos

Una vez que coloca su dedo sobre cualquier superficie, las crestas de sus huellas dactilares hacen contacto con la superficie, mientras que los huecos entre los bancos no tocan la superficie con precisión. Por el contrario, los sensores capacitivos utilizan una corriente eléctrica para medir su dedo.

Por lo tanto, hay diferentes distancias entre las partes de tu dedo y la superficie que estás tocando. De nuevo, esta distancia es la que mide un sensor capacitivo para generar una imagen de tu huella dactilar. Además, los escáneres capacitivos son similares a las pantallas táctiles de los teléfonos y no funcionan bien con los dedos húmedos.

Aunque los sensores capacitivos son más seguros y rápidos que los sensores ópticos, puede dañarlos con electricidad estática. Y eso si los usas continuamente con los dedos mojados.

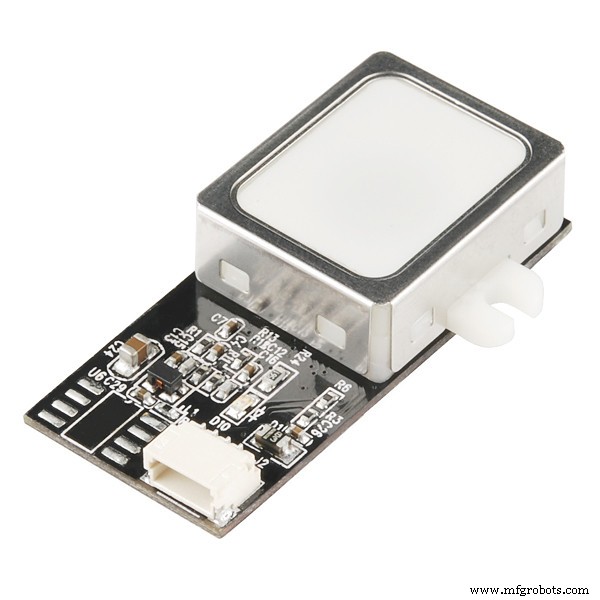

Sensores capacitivos

Escáneres ultrasónicos de huellas dactilares

Alternativamente, el sensor ultrasónico de huellas dactilares usa ultrasonido para analizar sus huellas dactilares en lugar de electricidad o luz. Por lo tanto, puede encontrar escáneres ultrasónicos en los modelos nuevos de teléfonos inteligentes. Además, los sensores de ultrasonido escanean las huellas dactilares en 3D, lo que las hace más seguras que los escáneres ópticos. Sin embargo, los escáneres ultrasónicos suelen ser más lentos que los sensores capacitivos.

Sensor ultrasónico de huellas dactilares

¿Cómo se instala un sensor de huellas dactilares?

Puede instalar un sensor de huellas dactilares alimentado por USB en su dispositivo o instalarlo con un Arduino. Echemos un vistazo más de cerca a ambos.

Sensor de huellas dactilares USB

Primero, conecte su escáner de huellas dactilares a su dispositivo a través de un puerto USB. Si funciona, su computadora reconocerá el dispositivo. A continuación, instale el software para su lector. Puede usar el disco de instalación con el lector o descargar el software correspondiente en línea.

Después de instalar el software, puede usar sus sensores de huellas dactilares. Luego, intente presionar con el dedo el sensor y registrar su huella digital. Si funciona, entonces su conexión es exitosa. Sin embargo, algunos modelos pueden requerir que configure ajustes adicionales.

Luego, puede comenzar a usar su huella digital para desbloquear su dispositivo.

Sensor de Huellas Dactilares con Arduino

Solo necesita unos pocos componentes para conectar los sensores de huellas dactilares a Arduino. Estos componentes incluyen:

• Un módulo sensor de huellas dactilares
• Protoboard
• Banco de energía
• Cables de conexión
• Pantalla TFT
• Placa Arduino

Paso 1 :Los pines de los sensores de huellas dactilares incluyen un pin DNC, VCC, TX, RX y GND. Por lo tanto, use un cable blanco para conectar el pin DNC, rojo para VCC, azul para TX, verde para RX y negro para GND.

Paso 2 :Para conectar los sensores de huellas dactilares al Arduino, conecte el cable negro al pin GND, el rojo al pin 5V, el verde al pin 2 y el blanco al pin 3.

Paso 3 :También puede conectar la pantalla al Arduino haciendo clic en el siguiente orden:

1. Conecta el VCC de la pantalla TFT al pin de 5v del Arduino
2. GND a GND
3. Pin CS a pin digital 10
4. Pin RST a pin digital 9
5. Pin A0 a pin digital 8
6. Pin SDA a pin digital 11
7. Pin SCK a pin digital 13
8. Y el pin LED al pin 3.3v

Después de las siguientes conexiones, cargue el código a continuación utilizando la biblioteca de huellas dactilares de Adafruit para el sensor. Y las bibliotecas Adafruit GFX y Sumotoy para la pantalla.

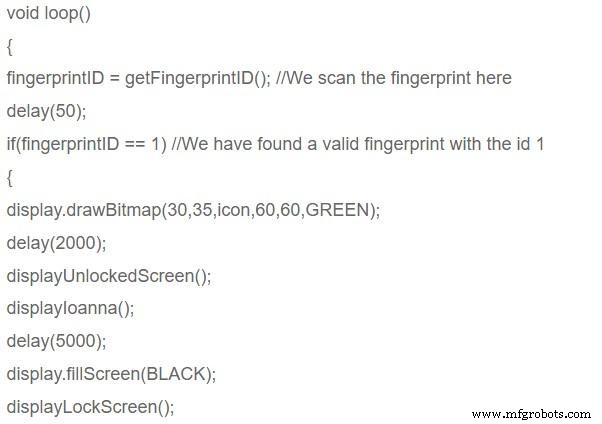

Código Arduino

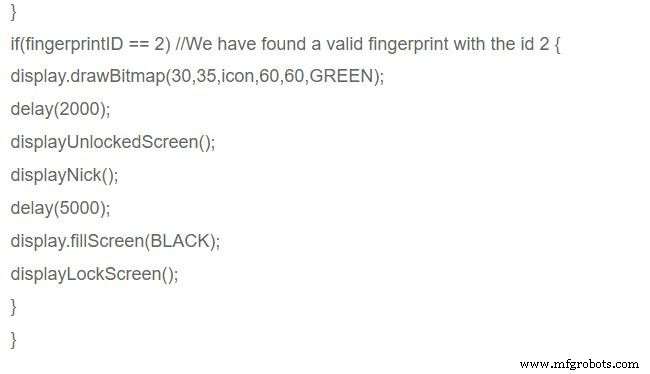

Código Arduino

No funciona

Si su sensor de huellas dactilares no funciona después de una conexión exitosa, puede solucionar los problemas o reemplazarlo. Además, puede consultar el manual para conocer las opciones de solución de problemas.

Si está utilizando una conexión Arduino, asegúrese de conectar todos los pines correctamente o verifique si tiene un equipo defectuoso.

Aplicaciones

Los sensores de huellas dactilares funcionan principalmente para aplicaciones de seguridad. Por lo tanto, puede usarlos para proteger las computadoras de su teléfono, obtener acceso a edificios e incluso capturar datos.

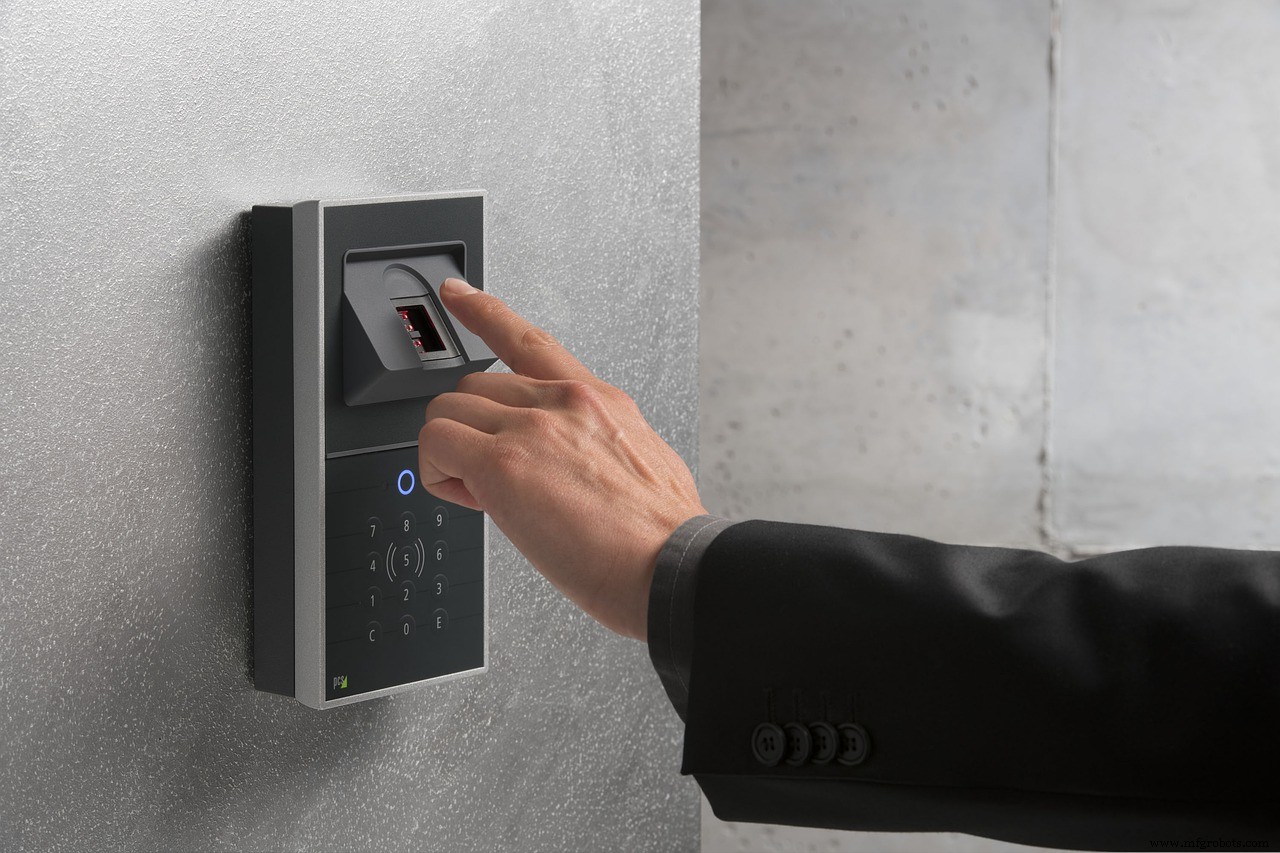

Acceso de huellas dactilares

Palabras finales

Escaneo de huellas dactilares

El escaneo del sensor de huellas dactilares es más popular que cualquier otra forma de seguridad biométrica. Una de las ventajas de usar el escaneo de huellas dactilares es proteger su dispositivo, información o propiedad de delincuentes o intrusos. Además, es fácil de usar y almacena datos de forma segura.

Por lo tanto, si necesita una mejor manera de proteger su información privada, debe usar un sensor de huellas dactilares. No volverás a tener problemas como olvidar tu contraseña o tus claves.

Si tiene más preguntas sobre los sensores de huellas dactilares que no se tratan aquí, no dude en ponerse en contacto con nosotros.
