Circuito de control de volumen para altavoz:guía paso a paso para disfrutar de tu música

Hoy en día, podemos reproducir una señal de audio en todo, pero los altavoces integrados en la mayoría de los dispositivos dejan mucho que desear. La conexión a altavoces y amplificadores externos ayuda a solucionar ese problema, pero controlar el volumen en estas configuraciones puede resultar complicado. Introduzca el circuito de control de volumen. Una configuración rápida le permitirá agregar un dial a cualquier sistema de altavoces para que pueda controlar el volumen sin tener que interactuar con el dispositivo en el que lo está reproduciendo.

¿Qué es un circuito de control de volumen?

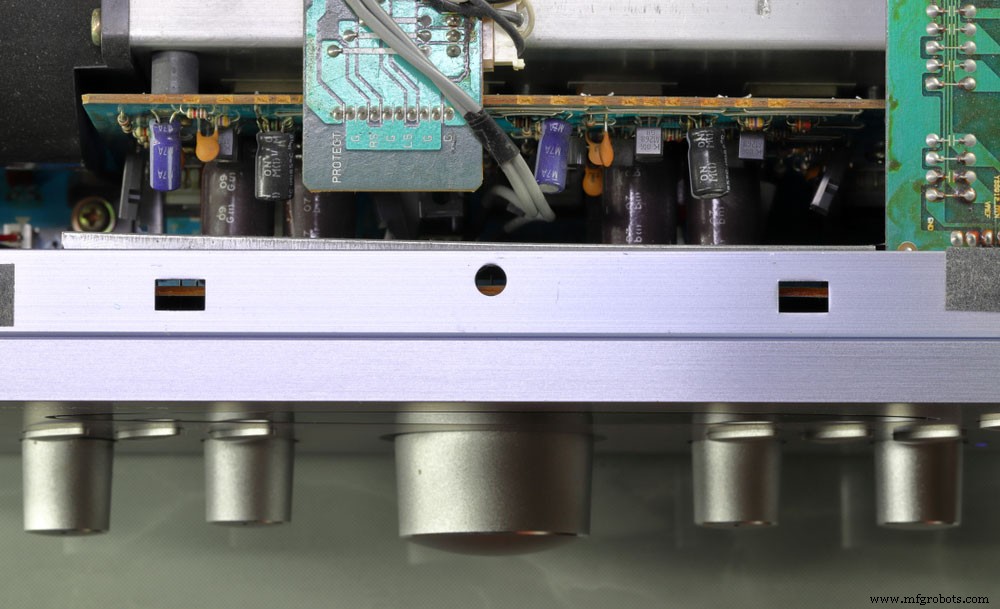

Sistema de placa de circuito de audio analógico de amplificador de audio

Un circuito de control de audio le permite cambiar el volumen en un sistema de altavoces. Estos circuitos vienen integrados en la mayoría de las radios y receptores. Además del control de volumen, muchos le permitirán apagar el altavoz por completo.

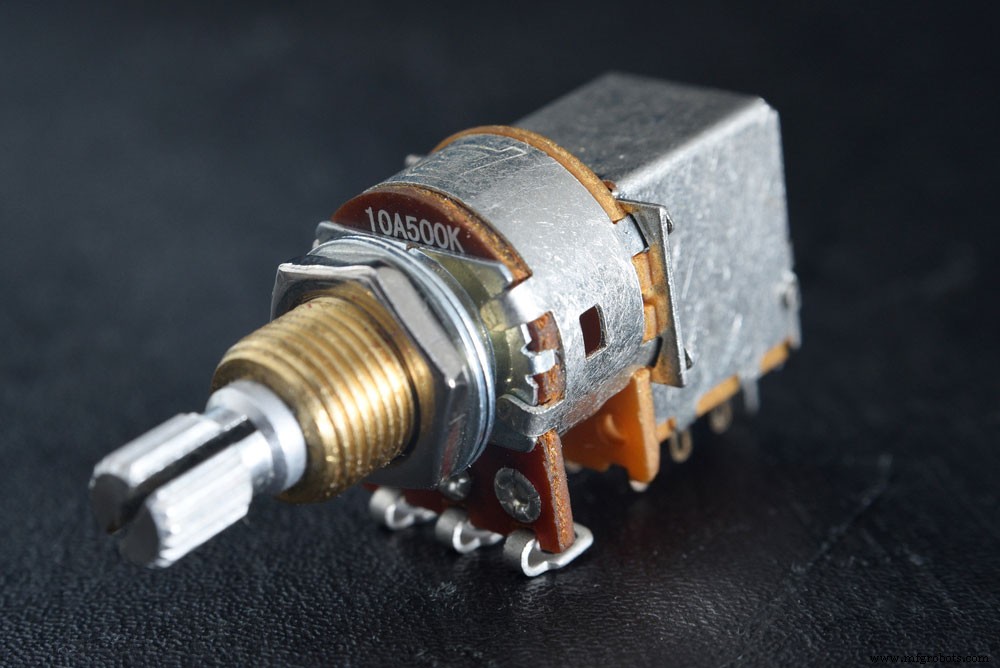

La resistencia variable

Puede agregar un control de volumen externo a cualquier altavoz que desee. Si no conecta el dispositivo de entrada o el altavoz a algún tipo de amplificador de audio, es probable que no obtenga mucho sonido del dispositivo. Si su altavoz está encendido, amplificará el sonido por usted.

¿Cómo funciona un control de volumen?

Eso es fácil:gira la perilla hacia la izquierda y apaga el sistema, la gira hacia la derecha y enciende. Sin embargo, si está buscando una respuesta más técnica, le llevará un poco más de tiempo explicarlo.

La perilla de volumen funciona como una resistencia variable. Aumenta y disminuye la resistencia de las señales eléctricas cuando lo gira en una dirección. Cuando baja el volumen, aumenta la resistencia permitiendo que lleguen menos voltios al altavoz. Reducir los voltios hace que el altavoz sea más silencioso.

Subirlo reduce la resistencia y permite que lleguen más voltios al altavoz, lo que hace que el sistema sea más ruidoso.

El proceso puede volverse un poco más complejo cuando conecta un amplificador de audio al altavoz o dispositivo, pero en general, el control de volumen aún se reduce a cuántos voltios llegan a partes específicas del sistema.

Circuito de control de volumen de bricolaje

Hacer un circuito de control de volumen externo de bricolaje puede ser una tarea muy simple y directa. Puede elegir qué tan difícil quiere que sea el proyecto conectándose a menos o más fuentes. A continuación, repasaremos los pasos generales para crear su propio circuito de control de volumen.

Lo que necesitas

• Potenciómetro cónico de audio

• Altavoz alimentado o conectado a un amplificador
• Conector de audio estéreo de 2 x 3,5 mm
• 2 cables de audio de 3,5
• Recinto
• Perilla

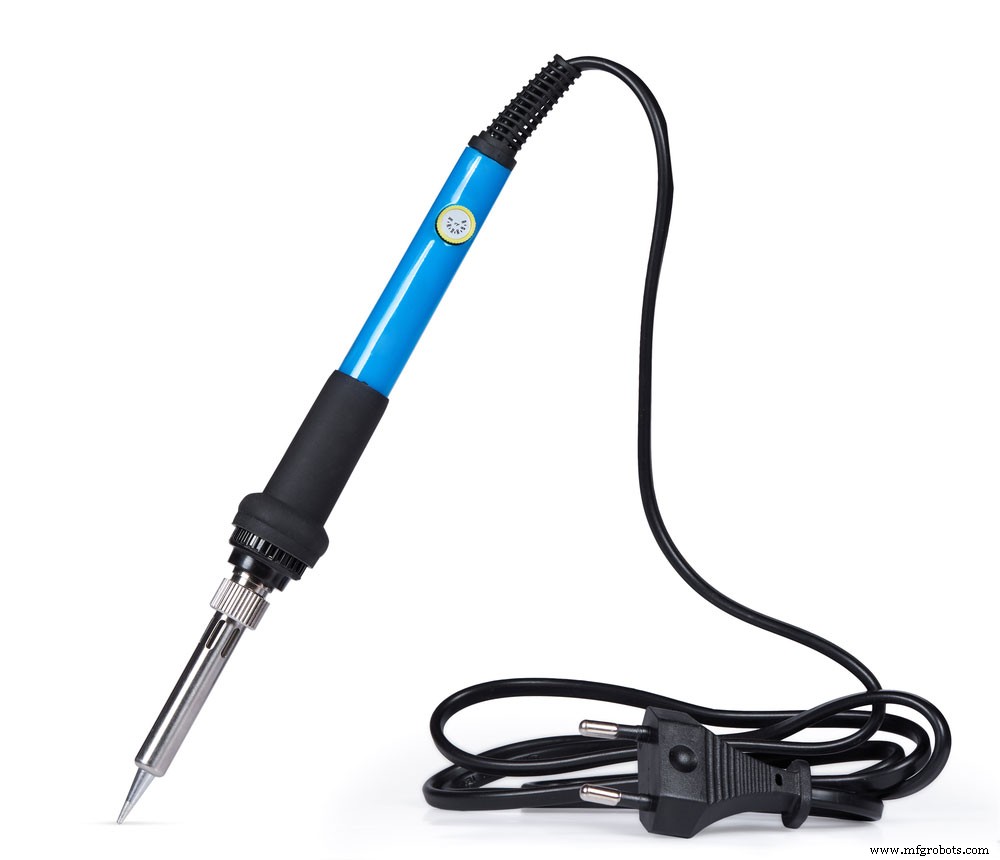

• Herramientas de soldadura

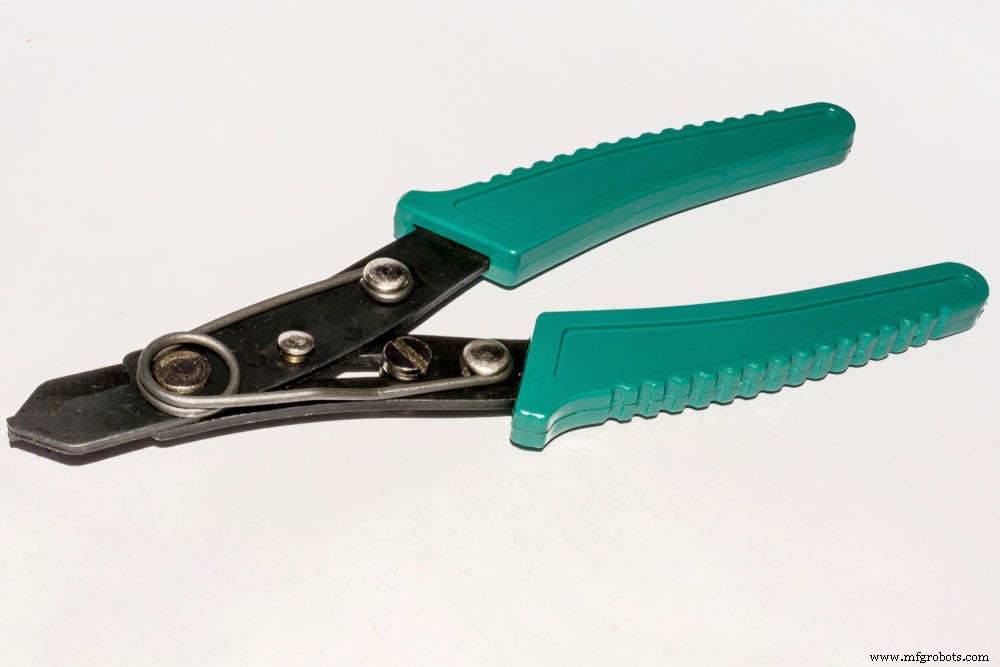

• Pelacables

• Cable de audio adicional
• Cable eléctrico adicional

También puede agregar otras entradas según la aplicación real del sistema y el equipo de audio. El gabinete y la perilla son equipos especiales, pero pueden hacer que la configuración se vea más profesional.

Instalación

Paso 1:Diseñe su diagrama de cableado

Para la mayoría de las situaciones, puede hacer un diagrama elemental que solo involucre el control de volumen, la salida y la fuente. También puede decidir agregar más opciones, entradas y salidas si desea conectar otros tipos de dispositivos.

Puede crear o descargar opciones de esquemas de cableado.

Paso 2:Asegúrate de que todo encaje

Coloque sus entradas, potenciómetro, salidas y asegúrese de que todos encajen en su gabinete con suficiente espacio para los cables de conexión.

Paso 3:cablee su sistema de acuerdo con su diagrama

Asegúrese de seguir los pasos que ha planificado para el cableado básico. Conectarás la señal de entrada y la señal de salida al potenciómetro para que puedas cambiar el volumen con la perilla.

Este paso requerirá soldar los cables y tomará mucho tiempo, especialmente si es nuevo en el cableado.

Paso 4:Pruébelo

Ponga la perilla y conecte la entrada a su sistema de altavoces para probar el circuito eléctrico. Reproduce algo fuera de la entrada. Por lo general, querrá mantener la entrada al máximo y controlar completamente el sonido a través de su nueva unidad.

Si hay un problema, puede usar un medidor de voltaje digital para asegurarse de que cada componente reciba una señal. Si algo no es así, es posible que solo tenga que realizar una reparación exitosa en esa conexión. Puede ayudar a facilitar la resolución de problemas.

Paso 5 Toques finales

Si desea agregar una perilla o un gabinete, este es el paso para hacer todo eso. Ahora que sabes que funciona, puedes hacerlo bonito.

¿Cómo se cablea un potenciómetro para control de volumen?

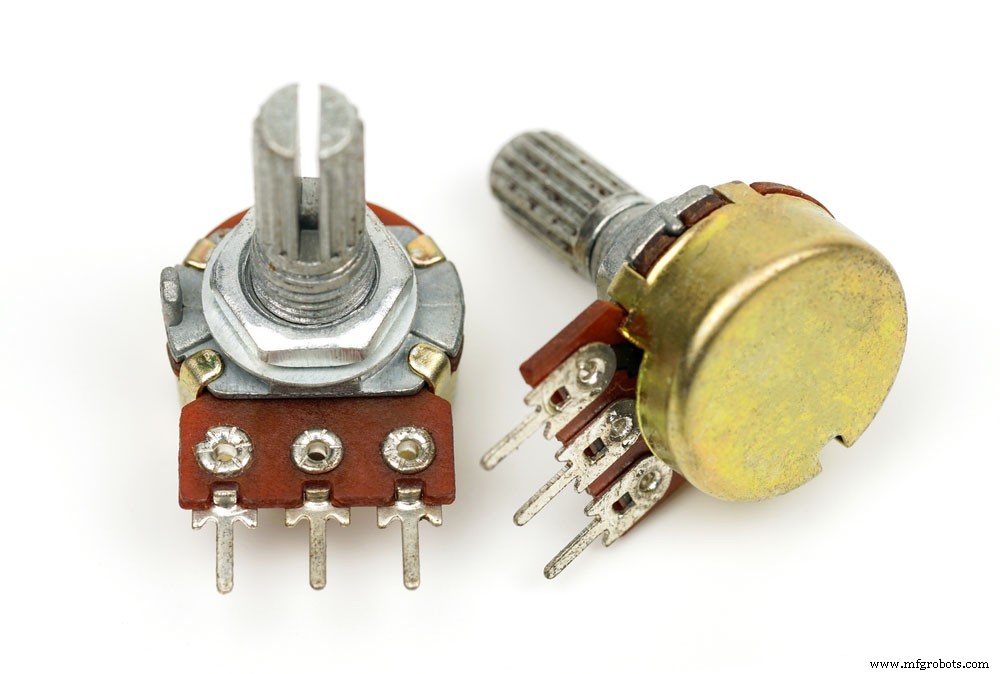

Un potenciómetro o bote es una resistencia variable y la parte central de su circuito de control de volumen. Hay dos tipos de potes, lineales y logarítmicos. Para casi todas las aplicaciones de sonido, utilizará un potenciómetro logarítmico porque los humanos perciben el volumen de forma logarítmica.

Cuando eliges una olla, notarás tres terminales en un lado. La terminal en el extremo izquierdo es la tierra. El medio es para el dispositivo de entrada (de donde proviene el sonido). El terminal derecho es para la salida de sonido (también conocido como el altavoz).

Deberá soldar todos estos terminales. Si tiene un problema de cableado y obtiene la entrada y la salida al revés, la perilla funcionará en la dirección opuesta. Se hará más fuerte cuando lo baje. Por lo tanto, es importante que los conectes correctamente, pero es crucial que conectes un cable a tierra al terminal en el extremo izquierdo.

Pensamientos finales

En la era moderna, cablear su propio control de sonido se está convirtiendo en un arte perdido. Tantos dispositivos vienen con la perilla de control de sonido incorporada que muchas personas no se molestan en cambiarla.

Sin embargo, el cambio es fácil y puede hacer que casi cualquier sistema sea más cómodo de usar cuando controla la ubicación del control externo. Al elegir la ubicación, puede hacer que su sistema se vea elegante y aun así poder controlarlo por completo. Además, el uso de materiales de alta calidad garantizará la mejor calidad de audio que ofrece el dispositivo.
