La Guía Definitiva de Circuitos para Coches RC: Construye, Soluciona Problemas y Domina Tu Vehículo Radiocontrol

Un coche radiocontrol es uno de los juguetes más populares para niños, y cuesta dejar de disfrutarlos de adulto. El circuito del coche RC es uno de sus componentes críticos.

Aunque hay muchos juguetes RC en el mercado, construir uno como aficionado es una experiencia distinta. Pero puede ser difícil ensamblar tantas piezas o el proceso tan confuso que abandones a mitad.

Por suerte, estamos aquí para desentrañar las áreas problemáticas y simplificarte las cosas. En este artículo explicamos todo sobre el circuito de coche RC y cómo hacer uno con una PCB simple y otras piezas.

Empecemos.

¿Qué es un Circuito de Control Remoto?

Placa de circuito de coche RC

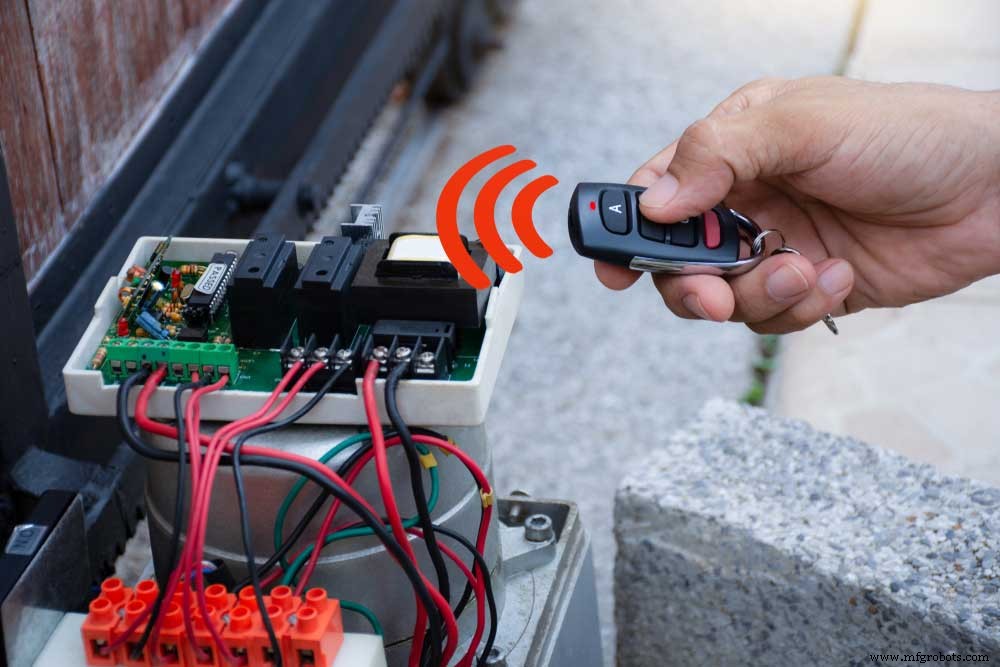

Un circuito de control remoto es un dispositivo operable a distancia mediante mando. Principalmente inalámbrico, pero a veces por cable. Lo encuentras en reproductores DVD, TV por cable, televisores y juguetes.

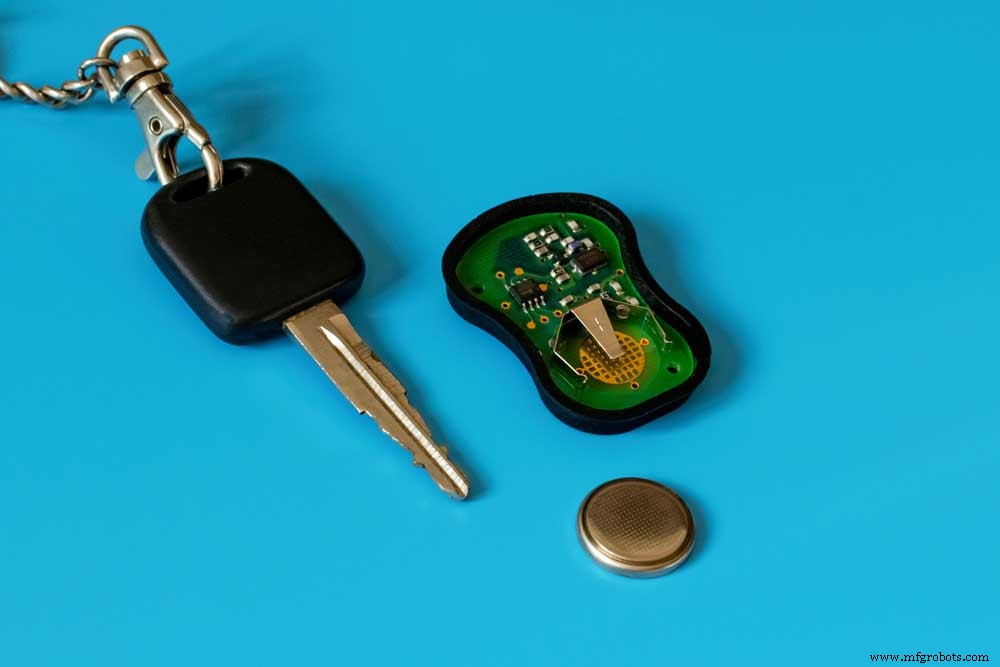

Circuito de mando a distancia de coche

Si tu dispositivo trae circuito de control remoto, tendrás operación sin estrés. Pero hay un detalle: solo puedes operar circuitos cortos, sin errores, desde distancias cortas. Puedes controlar equipos de alta gama como drones desde lejos, pero la mayoría de electrodomésticos solo funcionan dentro de su rango.

Inicialmente, los circuitos de generaciones anteriores (como en TV antiguas) usaban tonos ultrasónicos. Los modernos se controlan con pulsos codificados digitalmente de radiación infrarroja desde mandos IR.

Con tecnología IR controlas potencia, velocidad y otras funciones. Además, hay mandos específicos para un circuito o universales que valen para casi cualquier circuito de control remoto.

¿Cómo Funciona un Coche RC?

Jugar con un coche RC es divertido, pero hay más detrás. La mayoría usan señales de radio. El transmisor envía señales al receptor en el circuito del coche.

Comprobando la función de señales de radio del control remoto

El circuito recibe, decodifica y traduce la señal en la acción deseada. Pero eso es solo la superficie. Veamos qué pasa dentro:

Primero, el transmisor envía señal al receptor del coche usando una frecuencia específica con el mando. La señal usa la batería del coche e incluye controles: marcha atrás, adelante, derecha, izquierda.

Segundo, al tocar los controles, los contactos eléctricos conectan y transmiten pulsos específicos. El número de pulsos depende de la acción.

Tercero, al recibir los pulsos, el coche sabe qué parte mover. Para ello necesita una buena placa de circuito y un motor. El receptor siempre espera señal del transmisor, ejecutando al instante cualquier orden.

Construyendo un Coche Radiocontrol

Antes de construir, veamos los componentes esenciales y su función.

Transmisor

Persona sosteniendo coche RC con transmisor

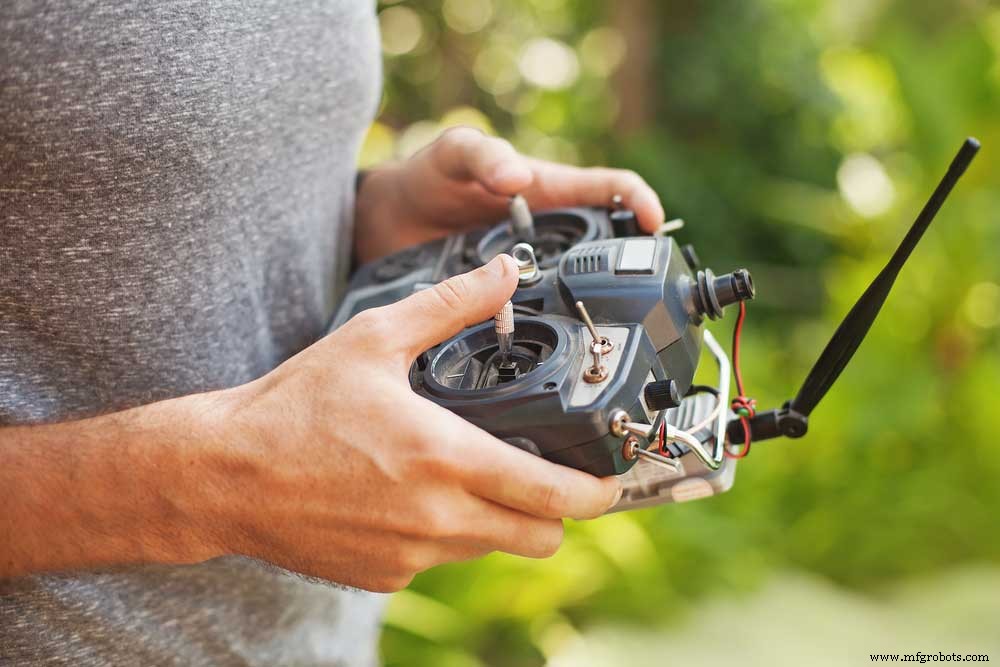

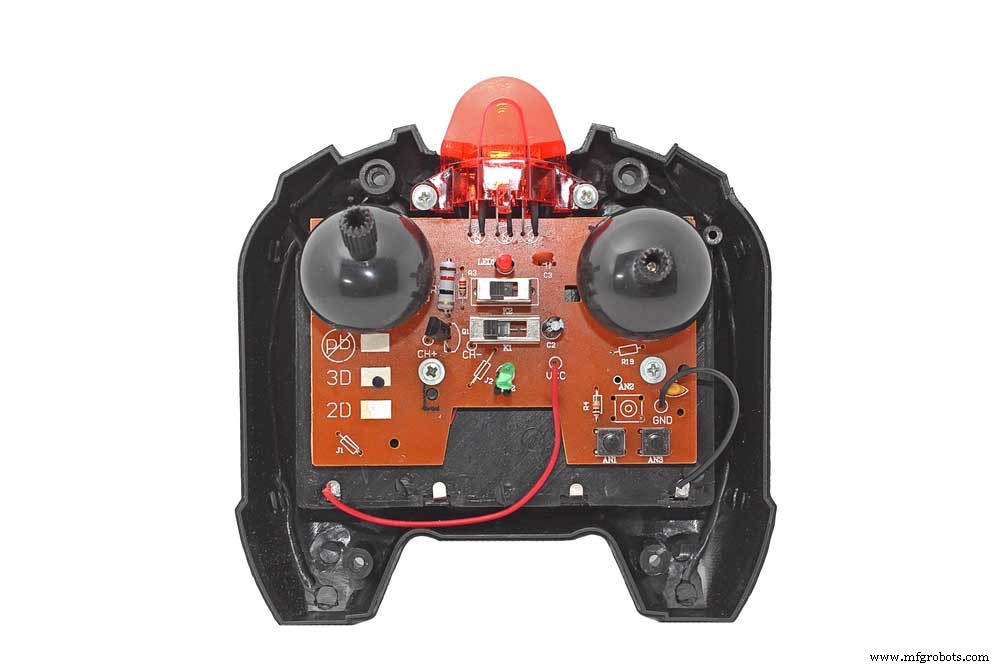

El transmisor es el cerebro del coche RC. Es el mando portátil que envía señales de radio según el botón pulsado al receptor del coche. Similar a mandos de TV convencionales.

Receptor

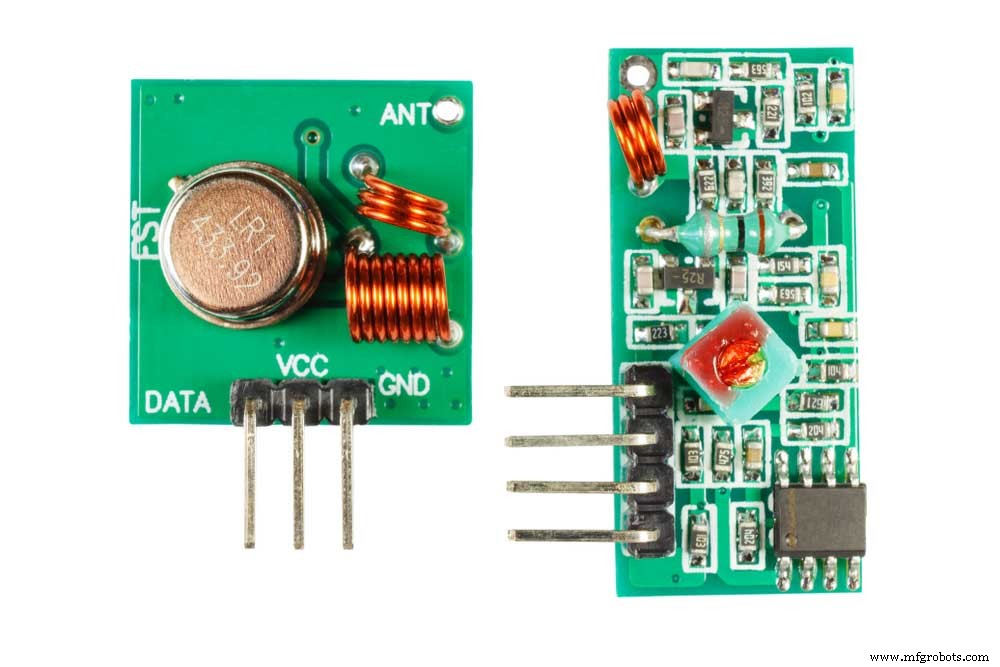

Receptor y transmisor en placa de circuito

Necesitas receptor para captar las señales del transmisor; sin él, son inútiles. Intercepta la señal de radio y la decodifica en acción mecánica. Los receptores son como antenas.

Motor

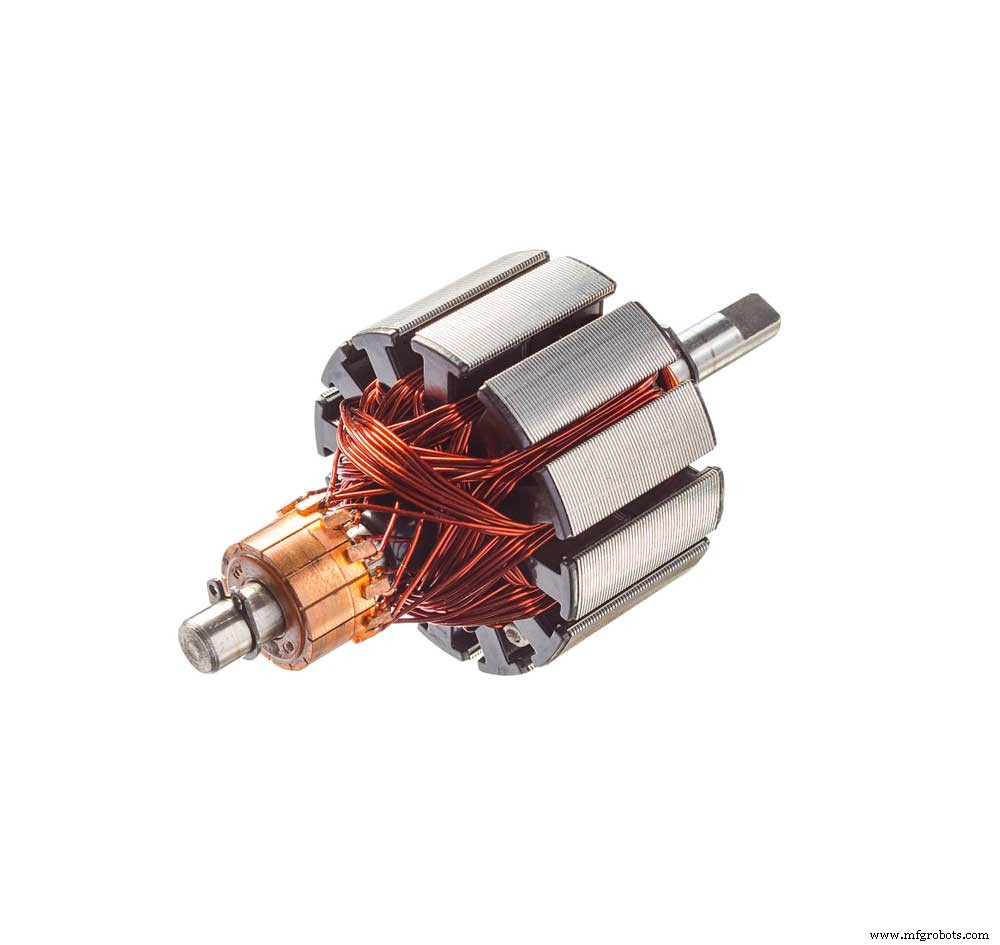

Motor eléctrico

Todas las señales enviadas y recibidas no servirían sin algo que mueva el coche. Aquí entra el motor.

Es el componente detrás de todos los movimientos del vehículo RC. Puedes instalar varios según preferencia. Si usas más de uno, asigna uno a ruedas delanteras (giro) y otro a traseras (avance/retroceso). Modelos antiguos usan cuatro motores pequeños, uno por rueda.

Fuente de Alimentación

Coche RC con baterías

Como los coches normales necesitan combustible, los RC necesitan fuente de energía. Muchos usan baterías para alimentar motores, receptores y componentes eléctricos. Algunos usan motores de nitro con combustible en lugar de baterías.

Placa de Circuito

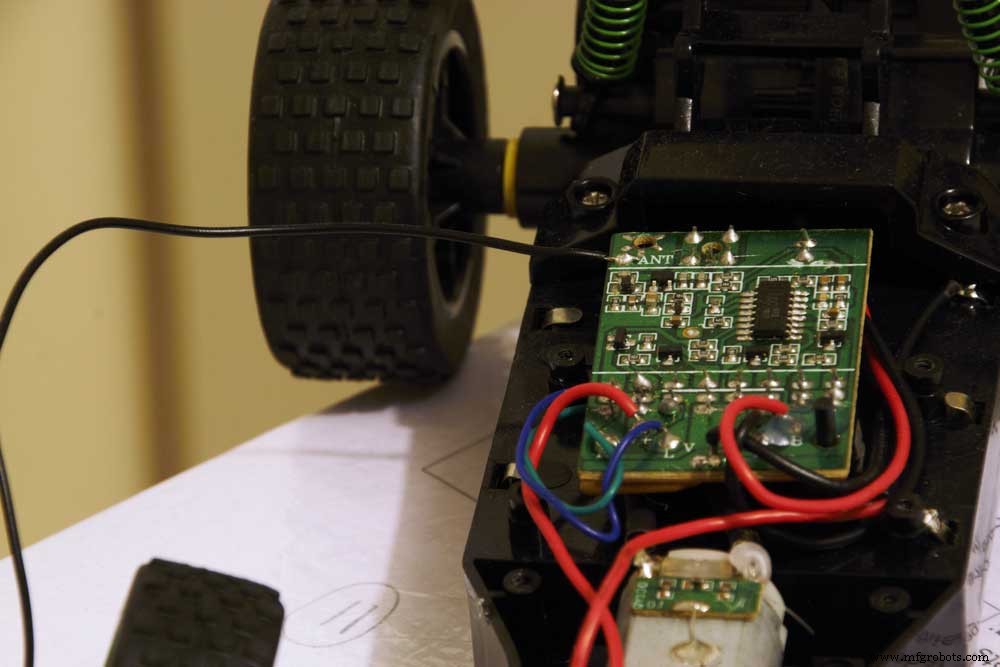

Placa de circuito para coche RC

La placa de circuito de control remoto es el corazón del coche RC. Gestiona la traducción de señales y cargas eléctricas entre las distintas partes.

Servo

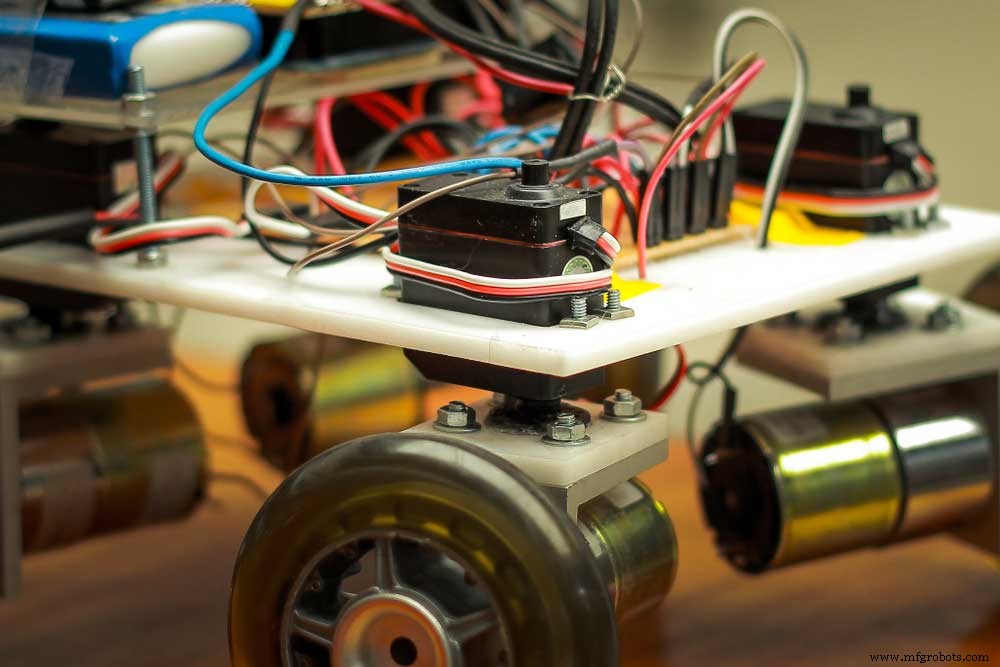

Circuito de servo en coche RC

El servo es crucial en el diseño. Convierte electricidad de la fuente en movimiento. Además, suele operar el sistema de dirección. Es una forma excelente de mover el coche en la dirección deseada.

Controlador de Velocidad

Controlador de velocidad motor DC

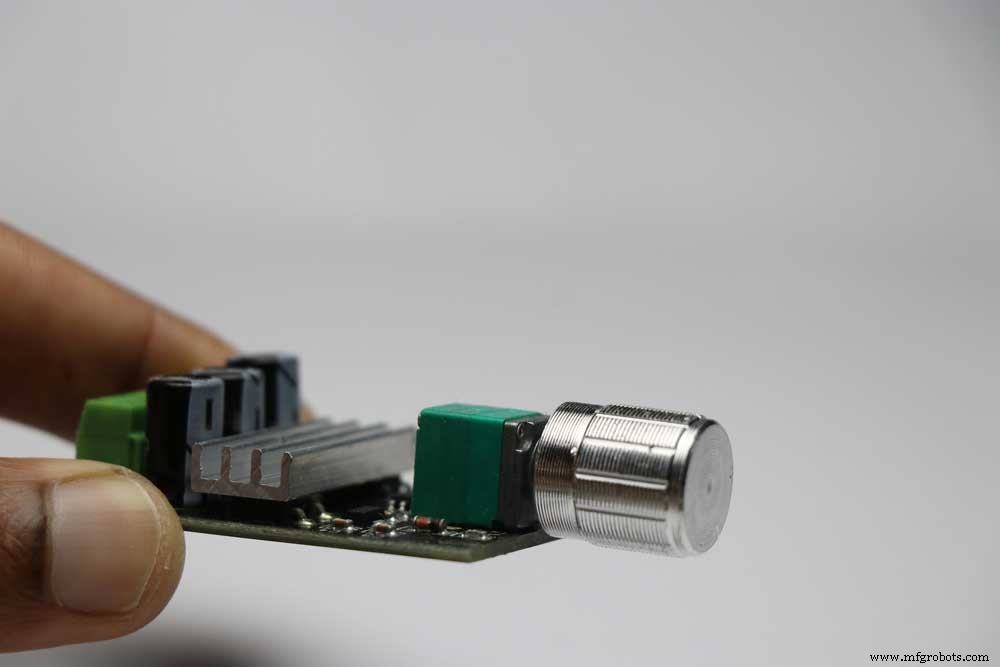

Mantiene la velocidad y RPM del vehículo RC bajo control. Coches RC con batería usan controlador electrónico de velocidad (ESC), mientras que los de nitro usan servos de acelerador.

Componentes Necesarios

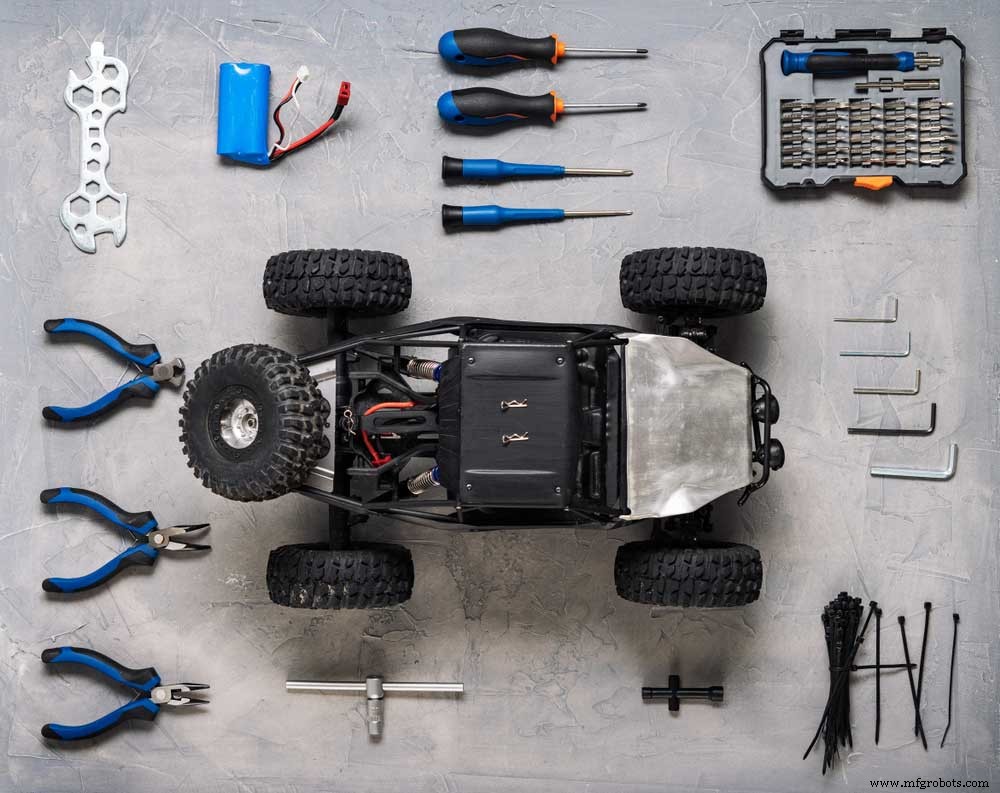

Componentes y herramientas para construir tu coche RC:

• Regulador de voltaje (1)
• Placa de circuito impreso (2)
• Diodo 1N4001 (1)
• Disipador de calor (1)
• Codificador HT12E (1)
• Decodificador HT12D (1)
• Transmisor RF 434MHz (1)
• Receptor RF 434MHz (1)
• Resistencia 1/4W 1K (1)
• Resistencia 1/4W 3.3K (1)
• Driver Half-Bridge L293D (1)
• Condensador electrolítico 16V 100uF (2)
• LED verde 5mm (2)
• Resistencia 1/4W 47K (1)
• Resistencia 1/4W 1 MEG (1)
• Interruptor basculante DPDT (2)
• Conector batería 9V (1)
• Carcasa plástica (1)
• Kit chasis robot 3 ruedas (1)
• Interruptor basculante SPST (1)
• Soldadura (1)
• Batería 9V (1)
• Conector rápido hembra rojo aislado (4)
• Conector rápido macho rojo (4)
• Pelacables (1)
• Alicates de punta (1)
• Cortador diagonal (1)
• Estación de soldadura (1)
• Bomba desoldadora (1)
• Cúter o navaja multiusos (1)
• Mechero (1)
• Cables de conexión AWG22 sólido (1)

Pasos

Pasos para crear un coche RC DIY fácil:

Paso 1: Haz Tu Chasis

Primero, construye la base del coche RC: el chasis. Usa un kit de chasis.

Una vez listo, quita el envoltorio protector de tornillos y chasis. Pon los tornillos en las cuatro ranuras del chasis y el interruptor basculante. Asegúrate de colocar el encoder de rueda en el lado del motor, mirando hacia adentro.

Usa tornillos y tuercas del kit para fijar los motores al sujetador. Asegúrate que la parte amarilla del motor mire al frente. Fija el portapilas en la parte superior y la rueda loca en la inferior del chasis.

Paso 2: Construye Tu Circuito Receptor

Diagrama de Circuito de Control Remoto

Inserta y suelda todas las partes del PCB como se indica:

• HT12D a U1
• L293D a U2
• Receptor RF a U3
• 1N4001 a D1
• Resistencia 50k a R1
• Resistencia 1k a R2
• LED verde 5mm a LED1
• Interruptor basculante SPST a S1

Verifica que todas las piezas estén bien colocadas y elimina los terminales sobrantes.

Paso 3: Haz Una Carcasa Para Tu Transmisor

Consigue plástico y recorta dos interruptores basculantes DPDT con ratio 1:1. Usa cuchilla multiusos calentada. Inserta los interruptores en la carcasa y usa broca de 5mm para agujeros del LED y 2mm para antena.

Paso 4: Haz Tu Circuito Transmisor

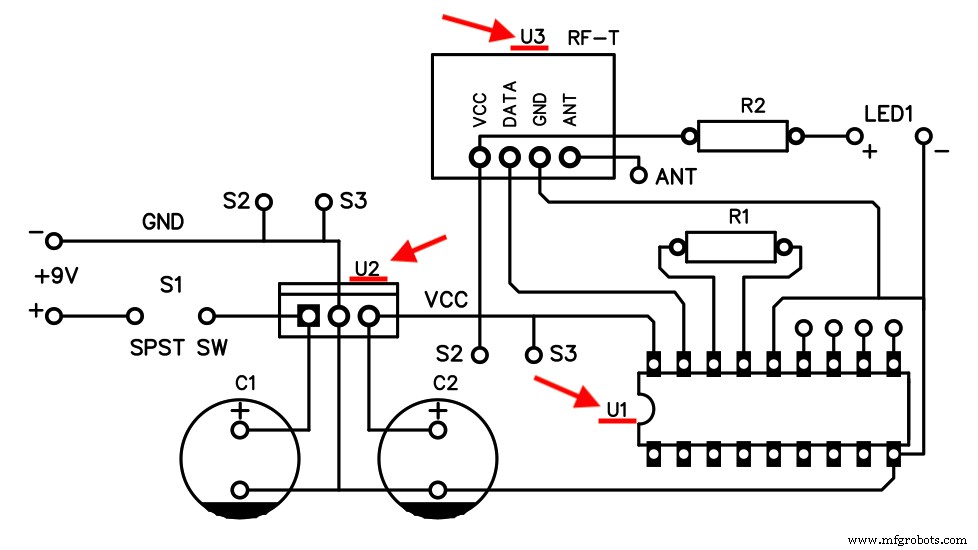

Inserta y suelda todas las partes del PCB:

• Regulador 7805 a U1
• Codificador HT12E a U2
• Transmisor RF a U3
• Resistencia 1M a R1
• Resistencia 1K a R2
• Condensador electrolítico 16V 100uF a C1 y C2
• LED verde 5mm a LED1
• Interruptor basculante SPST a S1
• DPDT izquierdo a S2
• DPDT derecho a S3

Asegura colocación correcta y elimina terminales sobrantes.

Paso 5: Comprobación Final

Conecta el lado rojo del portapilas al positivo del PCB y el negro al negativo. Verifica que todo está bien cableado y usa multímetro para medir pines de voltaje.

Conclusión

En resumen, los coches RC son probablemente los productos más divertidos del mercado. Hay diferencias de diseño entre modelos. Algunos permiten controlar todas las partes, otros solo unas pocas.

El alcance es lo más importante al construir o comprar un vehículo RC. Un coche con amplio alcance es mejor opción. Esperamos haberte dado el empujón para empezar tus proyectos. Contáctanos si necesitas más info sobre coches radiocontrol.
