Dominando el fresado de formas: guía completa para mecanizado CNC de precisión

Para fabricantes expertos, comprender cada proceso de trabajo del metal e integrarlos en el flujo de trabajo del taller puede ser un ejercicio de frustración. Existen numerosos géneros de trabajo del metal y, dentro de esas categorías, tareas excepcionalmente específicas, cada una diseñada para producir el resultado necesario de la manera más eficiente y precisa posible. Somos especialistas en operaciones de fresado CNC, pero incluso el fresado no es una excepción a esta regla: hay muchos tipos específicos de operaciones de fresado. Mecanizar piezas complejas con curvas especializadas es una tarea incesantemente complicada; ahí es donde entra el fresado de formas.

¿Qué es el fresado de formas?

El fresado de formas es un tipo de operación CNC ideal para dar forma a contornos irregulares, incluyendo curvas y a veces líneas rectas. Todo esto se hace en un solo corte utilizando fresas de forma. Estas fresas tienen contornos irregulares especiales, por lo que pueden ser cóncavas, convexas o cualquier otra forma necesaria para realizar el trabajo. Debido a lo especializado del proceso, la velocidad de mecanizado en fresado de formas puede ser un 20-30% más lenta que en el fresado convencional.

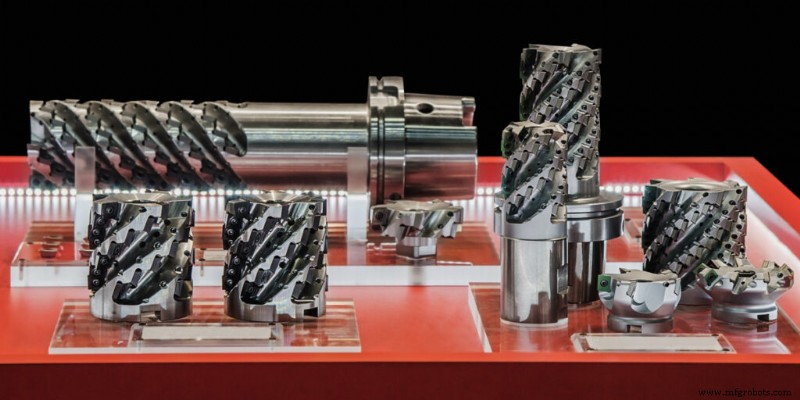

Hablemos más de estas fresas, porque son bastante únicas. Las fresas de forma simplemente no tienen un aspecto único. Y si lo piensas, tiene mucho sentido: dado que el fresado de formas produce piezas muy específicas, deben diseñarse pensando en el resultado final. Los dientes de la fresa deben tener la forma opuesta a la del producto final; así, si la pieza necesita un borde convexo, los dientes de la fresa deben tener una alineación cóncava.

Según la necesidad, las fresas pueden fabricarse en acero aleado, carburo sólido o brasado, o HSS (acero de alta velocidad).

¿Para qué se utiliza el fresado de formas?

Operaciones comunes de fresado de formas incluyen el fresado de acanaladuras semicirculares, perlas y radios de cuarto de círculo. También se pueden lograr patrones intrincados y/o superficies complejas como engranajes helicoidales.

Procesos de mecanizado típicos que utilizan nuestras fresas de forma:

• Fresado rotativo externo de roscas en accesorios de materiales difíciles de tornear
• Fresado de forma de rosca interna en moldes de anillos de cuello para la industria de envases de vidrio
• Fresado de acanaladuras internas rotativas, fresado de ranuras, fresado de radio completo, chaflanado, fresado de taladros, fresado de roscas y fresado de caras
• Fresado de pista de tuerca de bolas interna usando fresa de forma arco gótico

Ventajas del fresado de formas

Una de las mayores ventajas del fresado de formas, y donde probablemente lo usarás más, es cuando necesitas fresar o fabricar la misma pieza muchas veces. Si tienes diferentes radios, el fresado de formas permite combinar herramientas para ser más eficiente en el proceso. Así, si trabajas en una pieza de forma irregular que requiere un radio, una herramienta de forma te ayudará a lograr la especificación necesaria.

Aunque el precio del fresado de formas puede parecer elevado, es crucial recordar que contribuye significativamente al ahorro de tiempo, al mantenimiento de la precisión y a la reducción de costes totales, ya que las piezas solo necesitan mecanizarse una vez en lugar de ser trabajadas y retrabajadas varias veces.
