Cómo hacer un controlador de motor de CC

El controlador de motor de CC está en casi todas partes y los vemos en casi todas las aplicaciones. Los controladores de motores de CC encuentran un uso sustancial en la vida cotidiana, desde locomotoras hasta taladros, desde tornos hasta automóviles RC. Hay cientos de empresas de fabricación que se dedican a la fabricación de controladores de motores de CC y obtienen grandes ganancias. Pero, ¿eres consciente de que puedes convertirte en un

controlador de motor de CC y ahorrar algo de dinero para otras necesidades?

¿Te sientes útil e interesado en crear una pieza propia? Si bien WellPCB puede proporcionarle controladores de motor que se adapten a su proyecto, también ofrecemos una guía de bricolaje para los prácticos. Esperamos que disfrute de este instructable que consta de los pasos que debe seguir. Sigue leyendo.

Herramientas y Componentes/Materiales

Antes de comenzar su viaje hacia la fabricación de su propio controlador de motor de CC, primero necesitará algunas herramientas y materiales en su lugar. Sin todas las herramientas y materiales, hay posibilidades de que te encuentres con una experiencia frustrante y desagradable. Mucho peor, puede terminar rindiéndose mucho antes de completar su proyecto. Algunos materiales importantes que necesita incluyen:

Alambre delgado:un alambre con núcleo de calibre 24 es el mejor

Perfboard:puede usar cualquiera que le guste o posea

2 MOSFET de potencia:preferiblemente, puede usar el IRF510 a través de cualquier otro

equivalente como el NTE2382 puede hacer el trabajo

Pin Strip:encuentre uno del que pueda separar fácilmente algunos incrementos

2 diodos rectificadores

Relé DPDT 30V

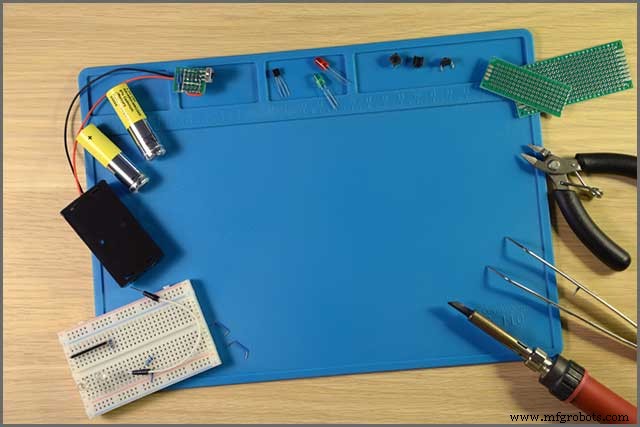

Una vez que haya reunido todos los materiales que necesita en un solo lugar, ahora es el momento de encontrar las herramientas o el equipo práctico necesario. Recuerde que tener o usar herramientas incompetentes puede complementar su tarea, y elegir las herramientas adecuadas es fundamental. Algunas de las herramientas que necesitará incluyen las siguientes:

Pistola de pegamento caliente y pegamento caliente

Una soldadura y un soldador

DREMEL:puede utilizar la herramienta que prefiera para cortar la placa perforada

Cortadores/pelacables:asegúrese de que también sean aplicables o desempeñen la misma función que los alicates

Controlador de motor de CC:montaje de las piezas

Después de completar su primer paso para tener su controlador de motor de CC, sigue el paso 2. Lo bueno es que las herramientas y los materiales necesarios para el proyecto se pueden encontrar fácilmente. Ahora, coloca todos los dispositivos que has ensamblado en tu tabla de surf. ¿Podría ponerlos de una manera que sea fácil de soldar los circuitos sin dejar de encajar perfectamente en su placa?

Para los pines, desconecte los incrementos de cuatro pines y los incrementos de dos pines. Sin embargo, no necesita asumir los incrementos de los pines si planea montar el motor directamente en el circuito mediante soldadura. Con facilidad, corte el aumento de dos pines para que sea un poco más pequeño en ambos extremos. Después de eso, use su pelacables para doblar el período más extenso de la expansión de cuatro pines a un ángulo de 90 grados.

En caso de que note que los pelacables no requieren esta función, puede continuar y usar juegos de alicates adicionales que pueda tener. Si completa este paso, ahora es el momento de pasar al paso 3.

Controlador de motor de CC:soldadura de los componentes

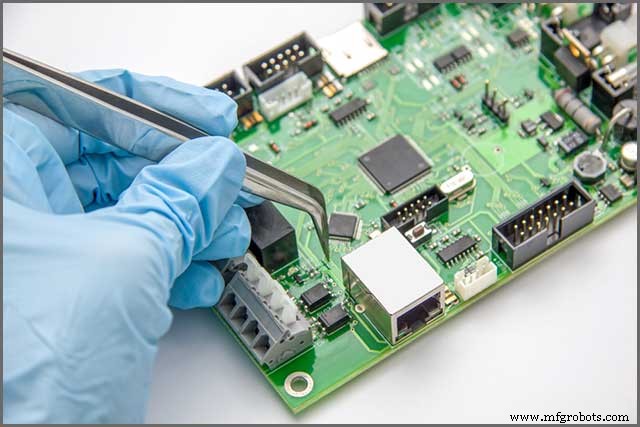

Una vez que coloque los componentes en la placa perforada, ahora es el momento de soldarlos. Suelde con cuidado el circuito en un diagrama esquemático. En esta etapa, tiene la libertad de usar cualquier soldadura y soldador de su preferencia.

Con los pelacables, debe cortar y luego pelar ambos extremos del cable de puente mientras suelda los cables distantes. Las tablas de surf con cobre dan excelentes resultados ya que asegura una soldadura compacta. También en este paso, puede soldar el motor directamente a la placa o usar un incremento de dos pines si lo desea.

Controlador de motor de CC:cortar el circuito

Está casi cerca de tener listo el circuito del controlador del motor de CC. Después de completar el tercer paso, la siguiente tarea que debe realizar es cortar el curso. Aquí, puede cortarlo a un tamaño apropiado o según el uso previsto. Recuerda que tienes que mantener tu sesión funcional.

Otra cosa crítica en este paso es asegurarse de cortar la tabla de surf desde la parte inferior. Cortar su base asegura que cortas por debajo de los pines de alimentación y el control. Lo ideal es optar por la DREMEL o utilizar cualquier otra sierra pequeña para realizar el corte. Si bien la DREMEL es una de las mejores herramientas para usar, es posible que encuentre otras herramientas competentes que igualmente puedan hacer bien el trabajo. Finalmente, asegúrese de que los pines de alimentación y el controlador sean fáciles de conectar al circuito o placa de pruebas.

Controlador de motores de CC:comience el proceso de limpieza

Estás muy cerca ahora. Es hora de asegurarse de que todo brille y esté perfectamente organizado. Continúe y corte todos los cables que sobresalgan que puedan estar sobresaliendo. Puede utilizar los pelacables para desmembrar los cables que sobresalen. Además, puede usar un par de alicates para doblar los cables que sobresalen un par de veces hasta que se rompan. Sin embargo, asegúrese de no dañar los puntos de soldadura al utilizar estos métodos.

Después de terminar de cortar los cables que sobresalen, enciende la pistola de pegamento caliente. Es fundamental asegurarse de que no se produzca ningún incidente de cortocircuito y, por lo tanto, utilizar la pistola de pegamento de forma errática. Al recurrir a una moda impredecible, no habrá un incidente de un curso corto mientras su circuito se protege y aísla al mismo tiempo.

Controlador de motores de CC:ponga en uso su controlador de motores de CC

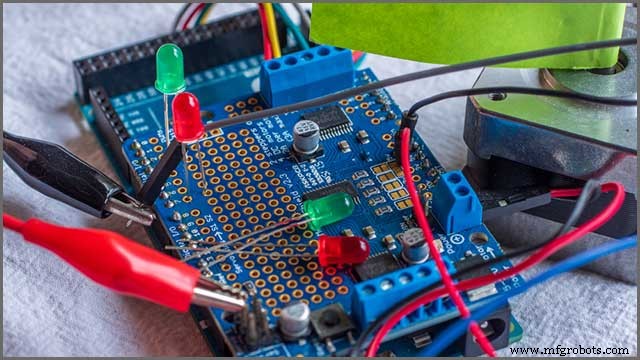

¡Ahora ha terminado y es hora de poner en uso su controlador de motor de CC! Si ha seguido todos los pasos anteriores correctamente, entonces su controlador de motor de CC debería funcionar perfectamente. Conecte el motor de CC a los pines del motor que se encuentran en el controlador del motor. Luego, en la protoboard, inserte el controlador del motor con cuidado.

Con dos cables de color de su elección, conecte el Vin al pin Vin del microcontrolador. Además, seleccione cuidadosamente el GND correspondiente a su pin GND y conéctelos.

Nuevamente, con dos cables más de diferentes colores, conecte la marcha atrás y la velocidad a cualquiera de los dos pines digitales que prefiera. ¿Ya terminaste? Si es así, ahora programe lejos.

Consejos:precauciones de seguridad

Al intentar hacer su controlador de motor de CC, su seguridad es primordial. No desea encontrarse con descargas eléctricas u otros peligros que puedan poner en peligro su vida. Asegúrese siempre de que su seguridad es importante tomando las siguientes medidas de precaución:

En ningún momento debes mezclar los pines

No supere los 30 voltios en Vin.

Cuando trabaje con mucha energía, asegúrese de que el disipador de calor esté conectado al

MOSFET

• Utilice únicamente motores de cable de CC

• Si desea superar los 15 voltios, asegúrese de conectar GND y Vin directamente a la fuente de alimentación

Controlador de motor de CC:¿por qué elegir WellPCB?

¿Le parece que los pasos de bricolaje del controlador de motor de CC anteriores son algo minuciosos para usted? Si se encuentra en este grupo, no se preocupe, ya que estamos aquí para ayudarlo con sus necesidades de controlador de motor de CC. Somos una empresa de referencia en controladores de motores de CC que atiende a cientos de clientes e industrias. No solo satisfacemos las demandas de los clientes, sino que hacemos todo lo posible para superar sus expectativas.

Al ser el fabricante de controladores de motores de CC más profesional, hemos logrado recibir certificaciones de estándares internacionales. Ofrecemos controladores de motor de CC que consisten en un rendimiento de alta eficiencia. Nuestros productos encuentran uso en muchos sectores e industrias, como la producción de alimentos, la automatización de máquinas y en cualquier lugar donde se requiera movimiento.

Desde la generación de ideas, el diseño, la fabricación hasta las ventas, líneas de fabricación flexibles para acomodar pedidos pequeños y grandes. Reaccionamos rápidamente a las necesidades del cliente y somos el socio adecuado para proporcionar controladores de motores de CC eficientes y confiables.

Conclusión

Los controladores de motores de CC encuentran su uso en casi todos los dispositivos eléctricos. Los controladores de motores de CC tienen diferentes complejidades y características según la tarea que pretendan. Hay una gran cantidad de empresas, incluida WellPCB, que actualmente se dedican a la fabricación de estos dispositivos.

Pero por ahí, hay aficionados, estudiantes y muchas personas curiosas que tienen la intención de hacer sus propios controladores de motores de CC. Como se discutió anteriormente, hacer controladores de motores de CC por su cuenta no es un ejercicio de tareas como tal. Todo lo que tiene que hacer es seguir las instrucciones cuidadosamente mientras se adhiere a las precauciones de seguridad. Pero si encuentra que los pasos anteriores son abrumadores, siempre puede recurrir a WellPCB para todas sus necesidades de controlador de motor de CC. Independientemente de su proyecto o de cualquier otra solución de controlador de motor de CC, confíe en la entrega de WellPCB.
