Dominar el diseño de máscara de soldadura: 6 pasos esenciales para PCB duraderas

¿Cómo alargar la vida de un PCB? Necesitas un revestimiento protector para evitar oxidación. ¡Ese es el papel de la máscara de soldadura (solder mask)! Pero, ¿cómo encontrar la adecuada?

Muchos se confunden con el diseño y selección de máscara de soldadura. Algunos no saben cómo elegirla ni diseñarla. Aprende más sobre la máscara de soldadura y los consejos de diseño que te ayudarán a empezar.

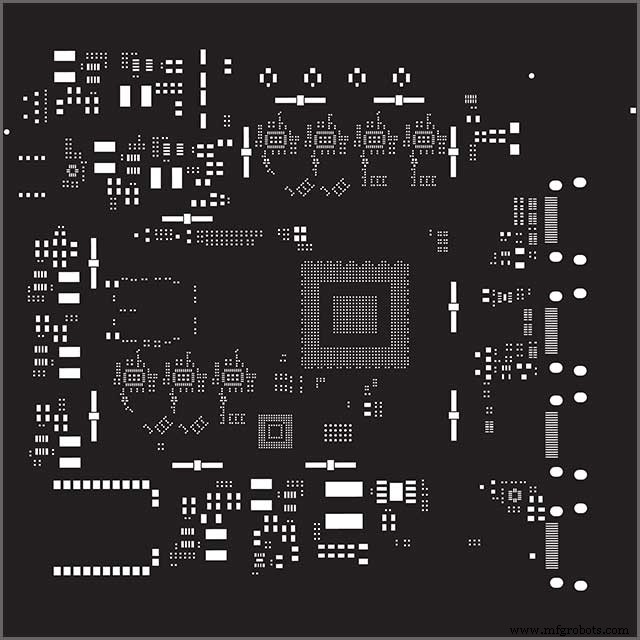

¿Qué es una máscara de soldadura?

¿Cómo mantienes tus PCB en forma? Evita el óxido, que ocurre por oxidación. Es fácil con una máscara de soldadura.

También conocida como solder resist o solder-stop mask. Es una capa fina que cubre las pistas de cobre. No necesitas soldadura en ambos lados del PCB. Facilita asegurar fiabilidad y alto rendimiento. Usamos resina como material principal: funciona muy bien con aislamiento, resistencia a humedad, alta temperatura y resistencia a soldadura.

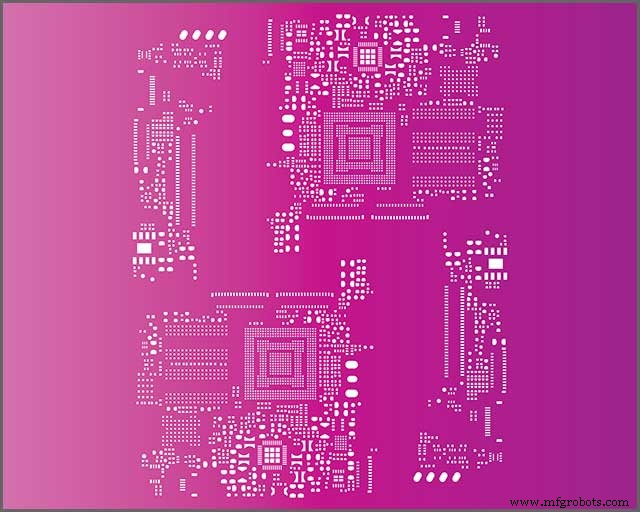

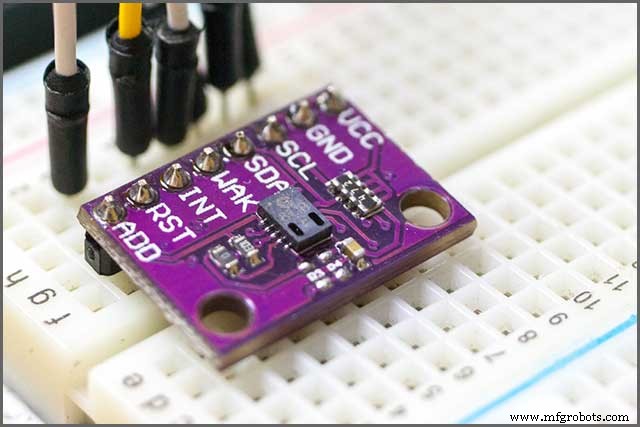

Los PCB son verdes por el color del aceite verde de la máscara. Pero con nosotros también puedes conseguir máscara en otros colores: blanco, negro, azul, amarillo, rojo y más. Añadir color da personalidad. Por eso más fabricantes OEM eligen su color. Así saben que es su placa.

Además, los OEM eligen colores según el nicho. Ej.: inteligencia artificial elige rojo últimamente. Placas negras para proyectos que requieren más reflexión de luz. Fácil identificarlas.

Según tus necesidades, aplicamos diferentes colores. Incluso una misma placa puede tener máscara con colores variados.

Máscara de soldadura: Principales funciones

La máscara de soldadura gana popularidad cada día. También se busca eficiencia y volumen.

Evita puentes de soldadura en áreas cubiertas. El reflow soldering es parte esencial del montaje SMT: hace que componentes electrónicos monten la placa mediante pasta de soldadura.

También evita puentes de soldadura entre pads estrechamente empaquetados.

Si no aplicas máscara, las pistas de cobre se adhieren a la pasta de soldadura. Eso pasa en muchos circuitos montados a mano, causando cortocircuitos. Afecta rendimiento y fiabilidad. La máscara también protege pistas de cobre de corrosión, oxidación y suciedad. Por eso la mayoría de PCB de producción en masa la llevan. ¡No puedes arriesgarte!

Cuatro tipos principales de máscara de soldadura

La máscara evita puentes conductivos entre componentes electrónicos; sustancialmente, evita cortocircuitos. Los tipos de máscara PCB son:

• Máscaras Top y Bottom-side: Un ingeniero electrónico conoce las aberturas. Sabe qué se añade mediante tinta, epoxi o técnica de film. Luego suelda pines de componentes en la placa usando lugares identificados. También nota el patrón de pistas conductoras en la parte superior (top traces). Las inferiores son bottom-side masks.
• Epoxi líquido: Opción barata. El polímero termofijable tiene varias aplicaciones. Serigrafía: técnica de impresión con malla tejida para soportar patrones de bloqueo de tinta. La malla crea área abierta para transferencia de tinta. Curado térmico es parte del acabado final.
• Tinta fotoimaginable líquida (Liquid Ink Photo-Imageable): Proveemos la máscara como formulación de tinta. Pulverizas la tinta en el PCB. Exposición del patrón y revelado. Proceso junto con formulación de tinta líquida. Necesita entorno limpio sin contaminantes/partículas. Se retira la máscara exponiéndola a luz UV mediante chorros de agua a alta presión (developers).
• Film seco fotoimaginable (Dry Film Photo-Imageable): Se aplica con laminación al vacío. Tras revelado, creas aberturas y sueldas piezas a pads de cobre. Aplicas estaño para proteger circuito de cobre. Luego retiras el film seco.

Proceso de fabricación de máscara de soldadura

La fabricación implica varias etapas. Se necesita precisión. ¿Se alinea con experiencia y tecnologías de fabricación?

1. Limpieza de la placa: Limpia la superficie. Elimina suciedad manteniendo superficie seca.
2. Recubrimiento de tinta: Carga la placa limpia en coater vertical. Grosor del recubrimiento visible mediante elementos como demanda de fiabilidad. El ancho puede variar si la tinta de máscara está en distintas secciones de la placa.
3. Pre-endurecido: Difiere del endurecido total. Estabiliza el recubrimiento en la placa. Así la capa no deseada se elimina en etapa de revelado.
4. Imagen y endurecido: Monta film transparente en la placa. Combínalo con imágenes de circuito y expón a UV. Proceso desarrollado para cubrir máscara con sección de film transparente. La sección de film se cubre con imágenes de circuito manteniendo pre-endurecido. Asegura alineación correcta durante endurecido. Si no, puede impedir exposición del foil de cobre. Vulnerabilidad que afecta rendimiento o genera cortocircuitos.
5. Revelado: Introduce PCB en revelador para limpiar máscara no deseada. Asegura que el foil de cobre requerido quede expuesto.
6. Endurecido final y limpieza: Implementa endurecido final para que la tinta de máscara quede montada en la superficie PCB. Limpia estas placas antes de seguir procesando (montaje o acabado superficial).

Consejos de diseño de máscara de soldadura

Entiende que usar máscara de soldadura es opcional. Da igual el diseño PCB que uses. Antes de elegir el plan original, contacta con un fabricante PCB adecuado. Conocerás capacidad, grosor y espaciado.

Una placa puede fallar por razones distintas: apertura insuficiente o excesiva, o desajuste entre aberturas y pads de cobre. Estos problemas pueden surgir por modificación de archivos de diseño o descuido. Por eso es crucial examinar los archivos de diseño.

Elegir un fabricante PCB adecuado

¿Buscas fabricante PCB para hacer una placa? Te ayudamos a quitar incertidumbre. Los fabricantes tienen procesos de fabricación y montaje distintos. Seguro que no quieres aumentar costes ni tiempos eligiendo mal.

¿Por qué somos el mejor fabricante PCB? Unas razones:

• Entender al fabricante: ¿Necesitas ensambladores, fabricantes o fabricantes integrales? Nos centramos en montaje de componentes. Los fabricadores (fabricators) se dedican a fabricación de PCB. Los fabricantes integrales (manufacturers) gestionan todo: compra de piezas, recolección, fabricación y test de PCBs. Tú aportas requisitos y diseño.
• Verificar calidad: Necesitas la mejor calidad PCB para longevidad. Si falla la PCB, la aplicación falla → pérdida de dinero y tiempo. Elige fabricante con procedimiento de control de calidad adecuado. Pídeles demo de fabricación y test.
• Experiencia del fabricante: Necesitas quien conozca los entresijos. Menos errores al asociarte con alguien experimentado.
• Verificar certificación: ¿Tiene acreditación proper? ¡Nosotros sí! No comprometas calidad aunque consigas PCB más barato. Elige fabricante conforme a leyes locales y estatales.

Resumen

¿Entendiste cómo funcionan las máscaras de soldadura? ¡Elegir la perfecta para ti es más fácil! Nos aseguramos de que llegues a la máscara que necesitas. Háblanos de tus especificaciones. Pide al por mayor para descuentos. Mira nuestras opciones completas de personalización de máscara de soldadura. Seguro que te encantarán nuestras sugerencias de color y diseño vibrantes.

Mantén tus PCB en forma por más tiempo. Con amplias opciones de personalización PCB y máscaras de soldadura, protege tus inversiones. ¡Nos encantará ayudarte a sacar más partido a tu dinero!
