Circuitos de resistencia de CA (capacitivos)

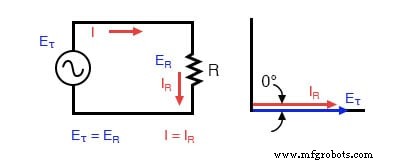

Circuito de CA resistivo puro:el voltaje y la corriente están en fase.

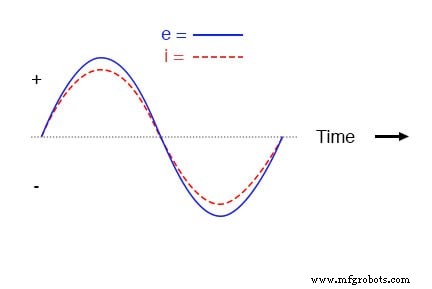

Si tuviéramos que trazar la corriente y el voltaje para un circuito de CA muy simple que consta de una fuente y una resistencia, (figura arriba) se vería así:(figura abajo)

Voltaje y corriente "en fase" para circuito resistivo.

Debido a que la resistencia permite una cantidad de corriente directamente proporcional al voltaje a través de ella en todos los períodos de tiempo, la forma de onda de la corriente está exactamente en fase con la forma de onda del voltaje.

Podemos observar cualquier punto en el tiempo a lo largo del eje horizontal del gráfico y comparar esos valores de corriente y voltaje entre sí (cualquier "instantánea" que observe los valores de una onda se conoce como valores instantáneos , es decir, los valores en ese instante en el tiempo).

Cuando el valor instantáneo de voltaje es cero, la corriente instantánea a través de la resistencia también es cero. Del mismo modo, en el momento en el que el voltaje a través de la resistencia está en su pico positivo, la corriente a través de la resistencia también está en su pico positivo, y así sucesivamente.

En cualquier momento dado a lo largo de las ondas, la Ley de Ohm es válida para los valores instantáneos de voltaje y corriente.

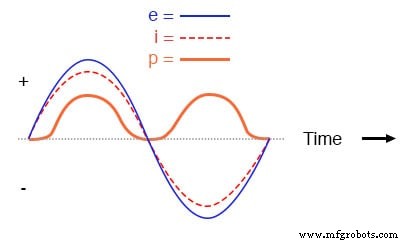

También podemos calcular la potencia disipada por esta resistencia y trazar esos valores en el mismo gráfico:(figura siguiente)

La energía CA instantánea en un circuito resistivo siempre es positiva.
