Inductor variable

PIEZAS Y MATERIALES

• Tubo de papel, de un rollo de papel higiénico
• Barra de hierro o acero, lo suficientemente grande para casi llenar el diámetro del tubo de papel
• Cable "magnético" de calibre 28
• Fuente de alimentación de CA de bajo voltaje
• Lámpara incandescente, clasificada para voltaje de suministro de energía

REFERENCIAS CRUZADAS

Lecciones de circuitos eléctricos , Volumen 1, capítulo 14:"Magnetismo y electromagnetismo"

Lecciones de circuitos eléctricos , Volumen 1, capítulo 15:"Inductores"

Lecciones de circuitos eléctricos , Volumen 2, capítulo 3:"Reactancia e impedancia:inductiva"

OBJETIVOS DE APRENDIZAJE

• Para determinar los efectos de la permeabilidad magnética sobre la inductancia.
• Para determinar cómo la reactancia inductiva puede controlar la corriente en un circuito de CA.

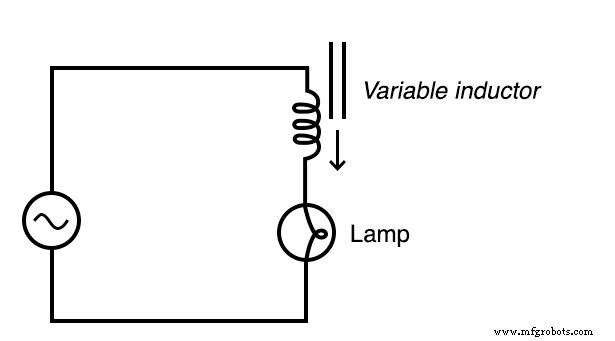

DIAGRAMA ESQUEMÁTICO

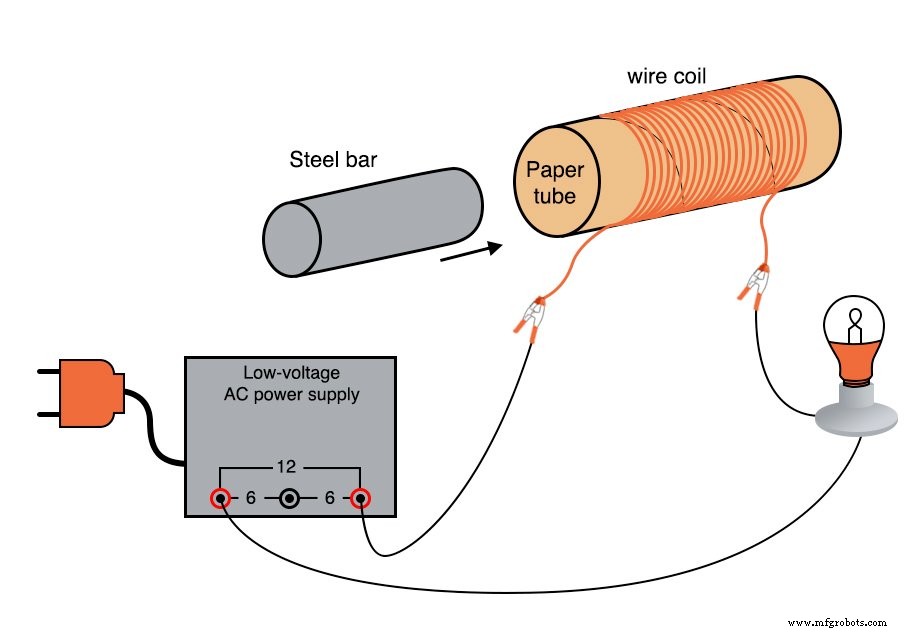

ILUSTRACIÓN

INSTRUCCIONES

Envuelva cientos de vueltas de alambre magnético alrededor del tubo de papel. Conecte este inductor casero en serie con una fuente de alimentación de CA y una lámpara para formar un circuito. Cuando el tubo está vacío, la lámpara debe brillar intensamente. Cuando la barra de acero se inserta en el tubo, la lámpara se atenúa debido al aumento de la inductancia (L) y, en consecuencia, al aumento de la reactancia inductiva (X _L ).

Intente usar barras de diferentes materiales, como cobre y acero inoxidable, si están disponibles. No todos los metales tienen el mismo efecto, debido a las diferencias en la permeabilidad magnética. .
