Cree un transformador

PIEZAS Y MATERIALES

• Barra plana de acero, 4 piezas
• Varios pernos, tuercas, arandelas
• Cable "magnético" de calibre 28
• Fuente de alimentación de CA de bajo voltaje

El “alambre magnético” es un alambre de pequeño calibre aislado con una fina capa de esmalte. Está destinado a ser utilizado para fabricar electroimanes, porque muchas “vueltas” de alambre pueden estar envueltas en una bobina de diámetro relativamente pequeño. Cualquier calibre de alambre funcionará, pero se recomienda el calibre 28 para hacer una bobina con tantas vueltas como sea posible en un diámetro pequeño.

REFERENCIAS CRUZADAS

Lecciones de circuitos eléctricos , Volumen 2, capítulo 9:"Transformadores"

OBJETIVOS DE APRENDIZAJE

• Para determinar los efectos del electromagnetismo.
• Para determinar los efectos de la inducción electromagnética.
• Para determinar los efectos del acoplamiento magnético en la regulación de voltaje.
• Para determinar los efectos de una relación de "paso" de giro sinuoso.

DIAGRAMA ESQUEMÁTICO

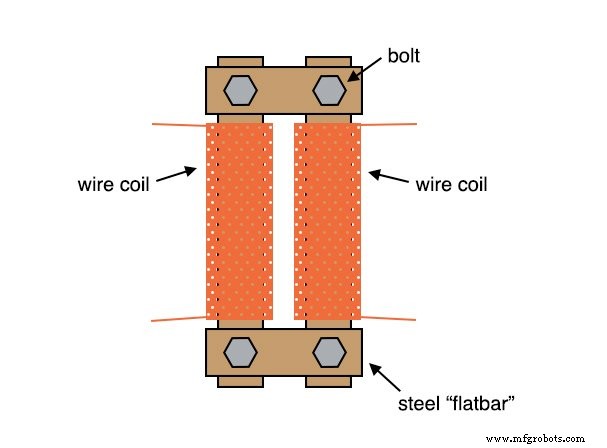

ILUSTRACIÓN

INSTRUCCIONES

Envuelva dos barras de acero de igual longitud con una capa delgada de cinta aislante eléctricamente. Envuelva varios cientos de vueltas de alambre magnético alrededor de estas dos barras. Puede hacer estos devanados con un número igual o desigual de vueltas, dependiendo de si desea o no que el transformador pueda “subir o bajar” el voltaje. Recomiendo vueltas iguales, para empezar, luego experimentar más tarde con bobinas de conteo de vueltas desigual.

Une esas barras en un rectángulo con otras dos barras de acero más cortas. Use pernos para asegurar las barras juntas (se recomienda que taladre agujeros para pernos a través de las barras antes envuelve el cable alrededor de ellos).

Verifique si hay devanados en cortocircuito (lectura del ohmímetro entre los extremos del cable y la barra de acero) después de que haya terminado de envolver los devanados. No debe haber continuidad (resistencia infinita) entre el devanado y la barra de acero. Verifique la continuidad entre los extremos de los devanados para asegurarse de que el cable no esté roto en algún lugar dentro de la bobina. Si cualquiera de las mediciones de resistencia indica un problema, se debe volver a realizar el devanado.

Alimente su transformador con la salida de bajo voltaje de la "fuente de alimentación" descrita al principio de este capítulo. No encienda su transformador directamente desde el voltaje del enchufe de pared (120 voltios), ya que sus bobinados caseros realmente no están clasificados para ningún voltaje significativo.

Mida el voltaje de salida (devanado secundario) de su transformador con un voltímetro de CA. Conecte una carga de algún tipo (¡las bombillas son buenas!) Al devanado secundario y vuelva a medir el voltaje. Tenga en cuenta el grado de "caída" de voltaje en el devanado secundario a medida que aumenta la corriente de carga.

Afloje o retire los pernos de conexión de una de las piezas de la barra corta, aumentando así la desgana (análogo a resistencia ) del "circuito" magnético que une los dos devanados. Tenga en cuenta el efecto sobre el voltaje de salida y el "hundimiento" del voltaje bajo carga.

Si ha fabricado su transformador con devanados desiguales. Pruébelo en modo step-up versus step-down, alimentando diferentes cargas de CA.

HOJA DE TRABAJO RELACIONADA:

• Hoja de trabajo de fuentes de alimentación básicas de CA-CC
