Qué hacen los talleres mecánicos de precisión:Torneado

Giro ha sido practicado por maquinistas durante siglos en muchos materiales diferentes. Originalmente, el torneado actuó sobre la madera para crear diseños cilíndricos complejos para su uso en herramientas, mangos y muebles. Hoy en día, el torneado es una parte vital del proceso de fabricación de metales y una técnica importante utilizada por los talleres de mecanizado CNC de precisión en los Estados Unidos y en todo el mundo.

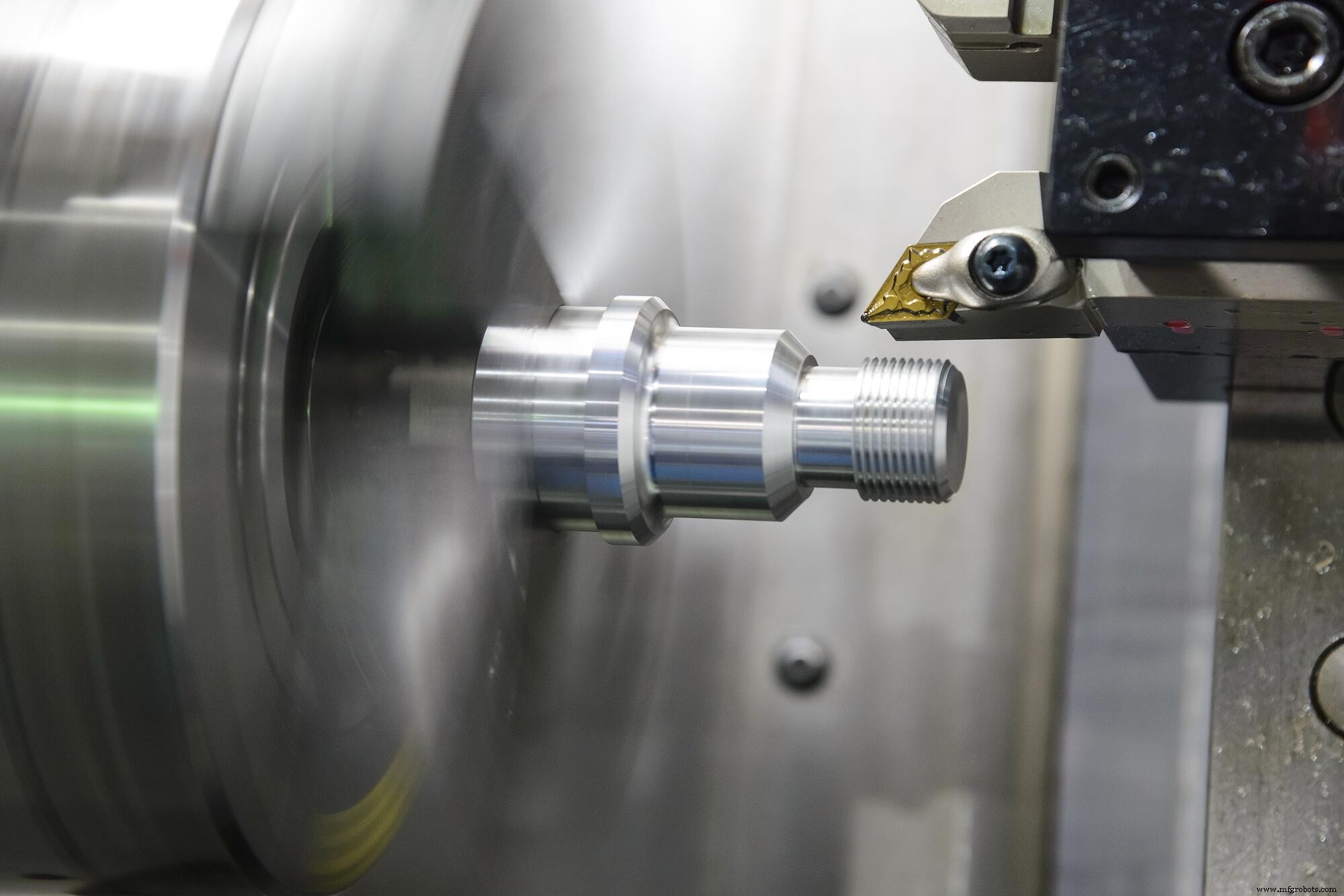

El torneado es el proceso de girar una pieza de trabajo y ponerla en contacto con una herramienta de corte. A medida que gira la pieza de trabajo, el movimiento giratorio obliga a la herramienta de corte a quitar material. La propia herramienta de corte puede moverse linealmente, ya sea paralela o perpendicular al eje de la pieza de trabajo giratoria. Los cortes realizados al tornear y la forma resultante de la pieza de trabajo están determinados por el movimiento y la forma de la herramienta de corte.

¿Qué tipo de piezas requieren torneado?

Generalmente, el torneado produce superficies cilíndricas o cónicas. Debido al movimiento giratorio involucrado, la simetría radial a menudo, pero no siempre, es el resultado del proceso. Corte de hilo es un ejemplo de un subproceso de torneado que no da como resultado una simetría radial. Los pernos y las secciones de piezas roscadas a menudo se mecanizan de esta manera.

Muchas piezas y productos dependen del torneado para crear algunas o todas sus superficies. Algunas piezas se pueden mecanizar casi en su totalidad mediante torneado, como pernos , balaustres y herramientas cilíndricas . Otras piezas dependen del torneado para renderizar sus superficies cilíndricas o cónicas, y otros procesos, como fresado o aserrado, para crear formas adicionales.

¿Qué herramientas se utilizan para tornear?

El torno es la principal máquina herramienta utilizada para el torneado, pero los talleres de mecanizado CNC modernos han reemplazado en gran medida los tornos tradicionales con equipos que combinan múltiples operaciones, como en los centros de fresado/torneado. , centros de mecanizado o centros de mecanizado de 5 ejes . Además del torneado, los tornos también se pueden utilizar para otros procesos de mecanizado, como mandrinado, escariado, refrentado o moleteado .

Los tornos tradicionales se componen de las siguientes partes:

• Cabezal - contiene un husillo que sostiene y gira la pieza de trabajo
• Cuenta trasera - colocado en el extremo opuesto del cabezal e incluye un "centro", que se utiliza para orientar correctamente la pieza de trabajo a lo largo de su eje
• Carruaje - mueve la herramienta de corte a lo largo del eje de rotación y sostiene la herramienta de corte y todos los mecanismos que gobiernan el movimiento de la herramienta de corte. En tornos y centros de mecanizado modernos, el carro suele tener una torreta , que permite cambiar de herramienta a mitad del proceso.
• Herramienta de corte - la parte que entra en contacto con la pieza de trabajo para eliminar el material
• Interfaz CNC - presente solo en tornos de control numérico por computadora, permite a los operadores programar parámetros establecidos para controlar el movimiento y la velocidad del torno

Los centros de fresado/torneado y los centros de mecanizado a menudo reemplazan el carro con un componente de fresado más versátil, lo que permite que el equipo realice tanto el fresado como el torneado. Estos componentes de fresado sostienen y mueven las herramientas de corte como un carro de torno, pero permiten una mayor articulación y también hacen girar la herramienta a altas RPM para realizar operaciones de fresado. Incluso sin un aparato de fresado dedicado, los tornos modernos en uso hoy en día a menudo brindan capacidades básicas de fresado, a través de torretas que ofrecen herramientas motorizadas. .

No importa cómo se construya y configure el equipo, todas las operaciones de torneado funcionan de la misma manera:la máquina gira la pieza de trabajo a unas RPM específicas y el operador controla la selección y el movimiento de la herramienta de corte.

Más de nuestra serie "Lo que hacen los talleres de máquinas de precisión"

• Introducción
• Fresado
• Giro
• Aburrido
• Perforación
• Aserrar
• Brochado

Obtenga más información sobre equipos y técnicas CNC en nuestro libro electrónico gratuito, la Guía de procesos de mecanizado CNC
