Comprender las tecnologías de paneles táctiles más comunes

El panel táctil es un dispositivo de entrada que normalmente se superpone sobre la parte superior de una pantalla visual electrónica de un procesador de información. Los dispositivos digitales que usamos a diario son excelentes ejemplos.

Existen diversas tecnologías de paneles táctiles con diferentes métodos de detección táctil. Aquí están las más comunes en la industria:

1. Panel táctil resistivo

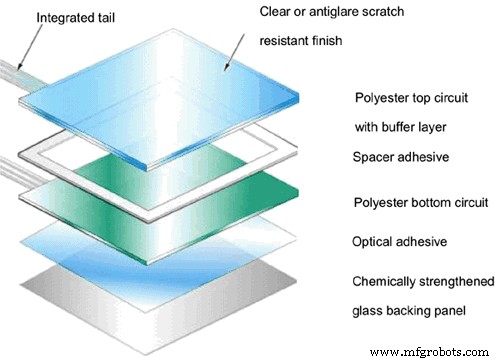

El panel táctil resistivo es la tecnología más utilizada actualmente.

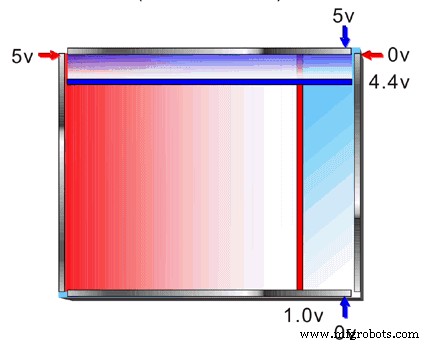

Su principio de funcionamiento consiste en encontrar el eje de coordenadas mediante caída de tensión. Al tocar la pantalla resistiva, la tensión disminuye.

Como el circuito se cierra, el controlador calcula la proporción de la caída de tensión y luego calcula las coordenadas.

2. Panel táctil capacitivo

El panel táctil capacitivo, frente al tipo resistivo, es una tecnología completamente distinta.

Además, la estructura capacitiva es relativamente compleja. Se basa en cristal ITO (Óxido de Indio y Estaño) y descarga en las cuatro esquinas del cristal ITO para formar un campo eléctrico uniforme en la superficie.

Cuando un objeto conductor, como un dedo humano, absorbe una pequeña corriente, el controlador posterior calcula la proporción de corriente absorbida. El resultado serán los valores de los ejes X e Y.

3. Onda acústica superficial (SAW)

La tecnología de onda acústica superficial usa ondas ultrasónicas que recorren el panel táctil.

Al tocar el panel, una porción de la onda es absorbida. Luego, el cambio en las ondas ultrasónicas es procesado por el controlador para determinar la posición del evento táctil.

Sin embargo, los paneles SAW pueden dañarse por elementos externos como agua y polvo. También, los contaminantes en la superficie pueden interferir con el funcionamiento del panel.

4. Panel táctil por imagen óptica

Los paneles táctiles ópticos son un desarrollo relativamente moderno en tecnología táctil. Además, dos o más sensores de imagen se colocan alrededor de los bordes de la pantalla.

Se colocan retroiluminaciones infrarrojas en el campo de visión de la cámara en el lado opuesto de la pantalla. Un toque bloquea parte de la luz hacia las cámaras. De igual modo, se puede calcular la ubicación y el tamaño del objeto que toca.

En resumen, ya tiene una idea básica de los paneles táctiles. Aquí una tabla con más diferencias entre los cuatro tipos:

En conclusión, el panel táctil está muy extendido y hace nuestra vida cada vez más cómoda.

Seguramente está leyendo esto en un dispositivo inteligente con panel táctil. Esperamos haberle dado una idea simple de los tipos de paneles. Le invitamos a contactarnos para más información.
