Análisis de fallos en altavoces: solución de problemas de fabricación

Este documento proporciona procedimientos de troubleshooting para resolver problemas de calidad en altavoces. Analizamos síntomas comunes durante la fabricación: ruido, volumen bajo y ausencia de sonido.

Síntoma 1: Ruido

Tipos de ruido y cómo capturar información para analizar y localizar la causa y tomar acciones preventivas.

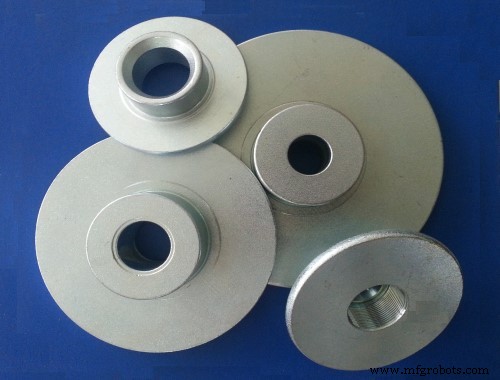

1.1 Problema con la pieza polar (pole piece)

Causa: Columna de pieza polar oxidada o desplazada

Acciones preventivas:

• No usar pieza polar con capa de revestimiento desprendida o sin revestir, u oxidada
• Verificar columna de pieza polar por holgura, rebabas

1.2 Problema con el entrehierro magnético (magnetic gap)

Causa: Residuos/contaminación en el entrehierro

Acciones preventivas:

• Limpiar residuos magnéticos y verificar si pieza polar y placa frontal se desprenden durante producción
• Aspirar polvo en circuito magnético antes de colocar bobina móvil
• Buenas medidas de prevención de polvo durante producción
• Evitar que cola penetre en orificio central de placa frontal
• Limpiar cola en calibre de sonido y magnético
• Verificar bobina móvil sin cola

1.3 Hueco entre placa frontal y cesta (basket)

Causa: Fuga de aire entre placa frontal y cesta produce ruido

Acciones preventivas:

• Aplicar suficiente cola entre placa frontal y cesta
• Usar cestas y placas frontales bien formadas

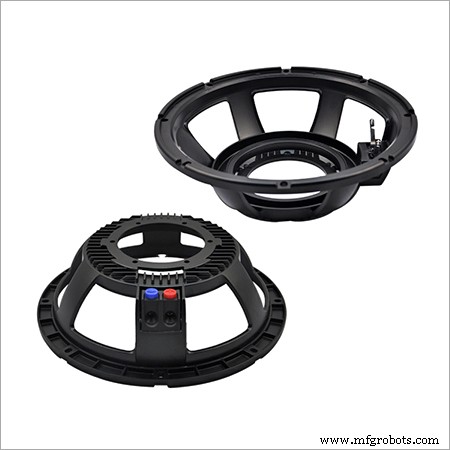

1.4 Problema con la cesta (basket)

Causa: Deformación de la cesta

Acciones preventivas:

• No usar cestas mal deformadas para producción
• No dejar caer el altavoz durante producción → deformación y daño de la cesta

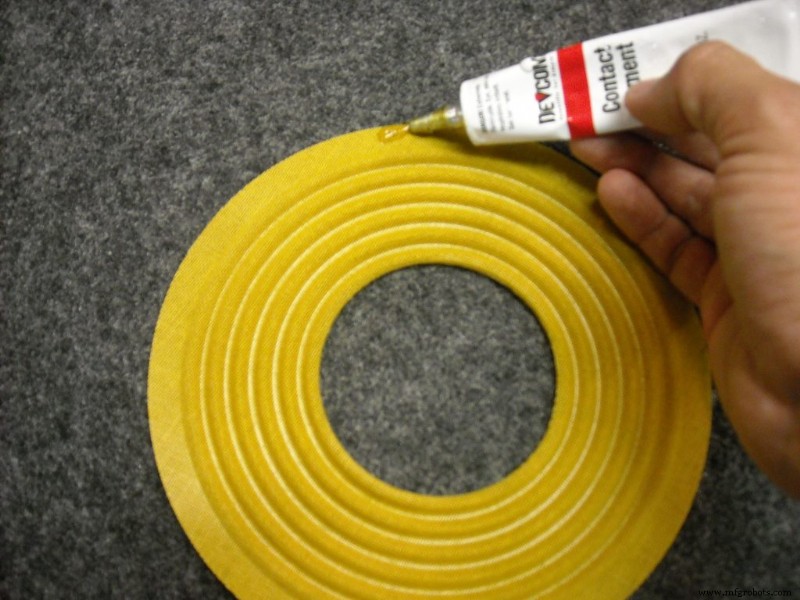

1.5 Problema con la araña (spider)

Causa: Araña envejecida pierde elasticidad, o deformada/rota

Acciones preventivas:

• Mantener rebose uniforme en borde exterior de araña al encolar araña-cesta, dejando que cola penetre en araña
• No usar araña con mala o nula elasticidad
• Mantener araña alejada de sustancias húmedas para conservar elasticidad

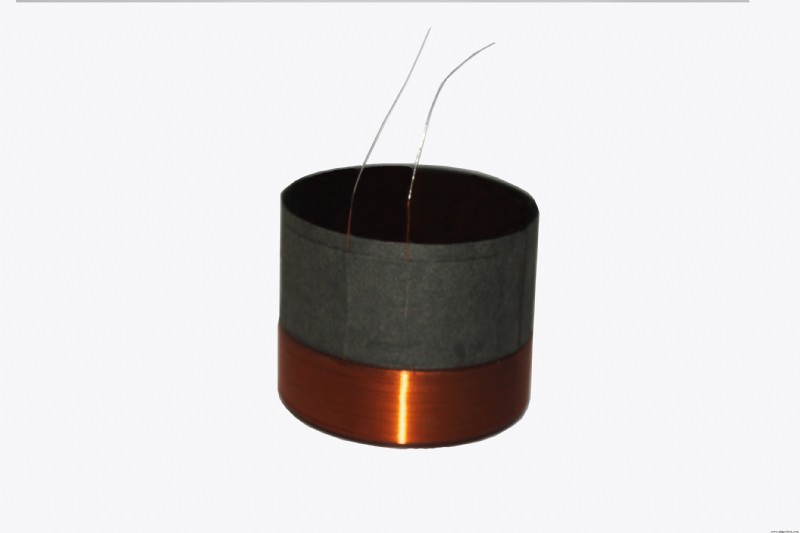

1.6 Problema con la bobina móvil (voice coil)

Causa 1: Bobina deformada por temperatura excesiva

Acciones preventivas 1:

• Verificar si bastidor de bobina está deformado antes de producción
• Verificar etiqueta en bobina en buen estado, para evitar expansión térmica que cause rozamiento con placa frontal
• Usar bastidor de bobina resistente a alta temperatura

Causa 2: Bobina deshilachada/dispersa

Acciones preventivas 2:

• Verificar si bobina está dispersa antes de producción
• Mantener altavoz trabajando a potencia nominal
• Usar hilo de bobina auto-adhesivo de alta calidad que se mantenga unido a alta temperatura nominal

Causa 3: Terminal de bobina enrollado golpea pieza polar

Acciones preventivas 3:

• Verificar si terminal de bobina está enrollado
• Asegurar centrado de bobina con centro de placa frontal
• Reemplazar material flexible envejecido o sin elasticidad
• Evitar aflojamiento de bobina por diámetro exterior de calibre demasiado pequeño

1.7 Problema con el cono (cone)

Causa 1: Cono desplazado por deformación

Acciones preventivas 1:

• No presionar cono durante producción → deformación
• Verificar material del cono antes de producción
• Mantener cono de papel alejado de entorno húmedo

Causa 2: Cono roto por uso prolongado o humedad

Acciones preventivas 2:

• No exponer cono a ambiente húmedo
• No usar altavoz largo tiempo o sobre potencia para evitar rotura

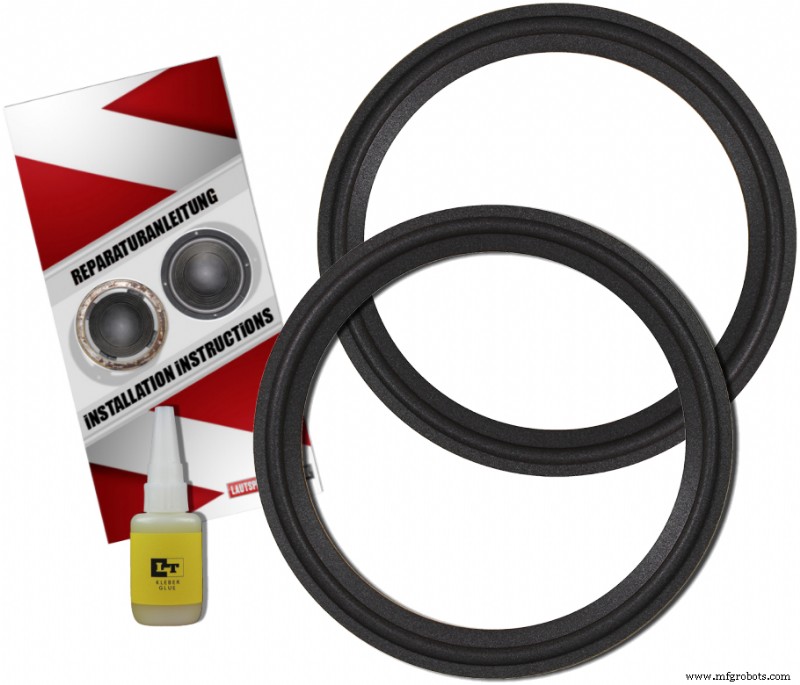

1.8 Problema con la suspensión (surround)

Causa: Suspensión envejecida pierde elasticidad o se desprende por cola fallida

Acciones preventivas:

• No usar materiales corrosivos para la suspensión durante producción
• Aplicar suficiente cola para evitar huecos al unir suspensión y cesta
• Verificar si superficie encolada de suspensión y cesta es plana
• Cambiar suspensión envejecida, con moho, blanquecina o inelástica
• Colocar suspensión a tiempo tras aplicar cola

1.9 Problema con el gel central (central gel/glue)

Causa: Cola central desprendida por temperatura de trabajo excesiva, potencia excesiva y proceso de producción inadecuado

Acciones preventivas:

• Usar cola adecuada según potencia nominal del altavoz
• Mantener altavoz a potencia nominal y ancho de banda especificado
• Mezclar cola bicomponente en proporción especificada
• Verificar si cola central está rota o suficiente

Síntoma 2: Volumen bajo o baja sensibilidad

2.1 Problema con la bobina móvil

Acciones preventivas:

• Evitar bobina con cortocircuito
• Mantener bobina a potencia nominal, evitando quemado
• Verificar si impedancia DC de bobina es demasiado alta
• Asegurar posición correcta de la bobina

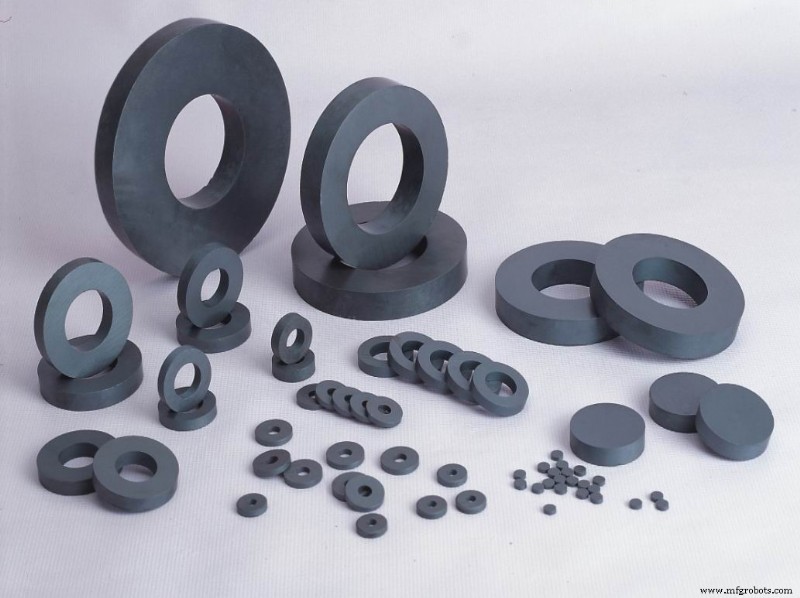

2.2 Problema con el imán

Acciones preventivas:

• Usar imán con mejores propiedades magnéticas
• Magnetizar imán según requisito estándar

2.3 Problema con el cono

Acciones preventivas:

• Verificar diafragma para evitar afectar límites de frecuencia, características, sensibilidad, etc.
• Atender a flexibilidad de componentes flexibles, para que ancho de banda del altavoz sea consistente

Síntoma 3: Sonido intermitente o ausencia de sonido

3.1 Problema con la bobina móvil

Causa 1: Bobina de mala calidad: terminales de bobina o hilo de seda rotos, unión mal soldada

Acciones preventivas 1:

• Usar hilo de bobina de alta calidad
• Prensar terminales de bobina en forma de «S» cuidadosamente
• Fijar terminales de bobina con cola para adherir a bobina y guiar a cesta
• Asegurar que unión terminales-bobina / hilo de seda cerca del cono esté bien soldada

Causa 2: Bobina quemada por potencia de trabajo excesiva

Acciones preventivas 2:

• Mantener altavoz a potencia nominal
• Evitar desprendimiento de cola por alta temperatura

Con una atención meticulosa a estos problemas de calidad, esperamos que este artículo sea útil y exhaustivo. Si quieres saber más sobre altavoces, consulta los artículos relacionados.
