Broma de Halloween con Arduino: Sensor PIR, Luces y Sonido MP3

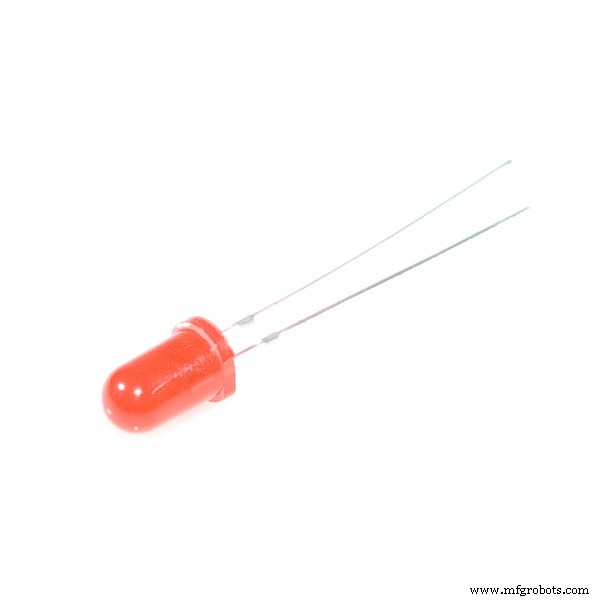

Componentes y materiales

Descripción del proyecto

Una caja decorativa para Halloween que reacciona al movimiento: gruñe, parpadea ojos rojos y simula relámpagos. ¡Asustó a los propios hijos del autor al volver de "truco o trato"!

Parte 1: Sensor PIR y LEDs

El PIR es muy sencillo: salida HIGH al detectar movimiento. El sketch enciende los ojos (PWM para efecto "brillo") y el LED blanco (relámpago) en secuencia.

Parte 2: Sonido con módulo MP3

En lugar de un shield caro, usa un reproductor MP3 barato (tarjeta SD + botones). Dos relés simulan pulsaciones de botones (pista anterior / play-pausa) para disparar el gruñido.

Código Arduino

// Halloween Scare Box - PIR, LEDs y MP3 vía relés
// Parte 1: https://youtu.be/ZAUXMoygVOU
// Parte 2: https://www.youtube.com/watch?v=uR_UTPioQYc

int pirSensor = 2;
int prevPin   = 3;   // Relé: pista anterior
int pausePin  = 4;   // Relé: play/pausa
int statusLed = 10;  // LED estado (ojos rojos)
int led       = 9;   // LED blanco (PWM - relámpago)

void setup() {
  pinMode(pirSensor, INPUT);
  pinMode(statusLed, OUTPUT);
  pinMode(prevPin,   OUTPUT);
  pinMode(pausePin,  OUTPUT);
  pinMode(led,       OUTPUT);
  // Estado inicial relés (activos en LOW según módulo)
  digitalWrite(prevPin,  HIGH);
  digitalWrite(pausePin, HIGH);
}

void loop() {
  if(digitalRead(pirSensor) == HIGH) {
    // --- SONIDO: activar MP3 ---
    digitalWrite(pausePin,  HIGH); delay(100);
    digitalWrite(prevPin,   LOW);  delay(100);
    digitalWrite(prevPin,   HIGH); delay(2000);  // Tiempo reproducción

    // --- OJOS: efecto "brillo" (fade in/out) ---
    digitalWrite(statusLed, LOW); delay(100);
    digitalWrite(statusLed, HIGH);
    analogWrite(led, 0);
    for(int i=0; i<255; i++) { analogWrite(led, i); delay(5); }  // Fade in
    digitalWrite(statusLed, LOW); delay(100);
    digitalWrite(statusLed, HIGH); delay(100);
    digitalWrite(statusLed, LOW); delay(100);
    digitalWrite(statusLed, HIGH); delay(100);
    digitalWrite(statusLed, LOW); delay(100);
    digitalWrite(statusLed, HIGH); delay(100);
    digitalWrite(statusLed, LOW); delay(2000);
    for(int i=255; i>=0; i--) { analogWrite(led, i); delay(5); }  // Fade out
    digitalWrite(statusLed, HIGH);
    analogWrite(led, 0);

    // --- FIN SONIDO: pausar MP3 ---
    delay(2000);
    digitalWrite(prevPin,  HIGH); delay(100);
    digitalWrite(pausePin, LOW);  delay(100);
    digitalWrite(pausePin, HIGH); delay(1000);
  } else {
    digitalWrite(statusLed, HIGH);
    analogWrite(led, 0);
  }
}

Notas de montaje

• El módulo MP3 debe tener los botones accesibles para soldar cables a los relés.
• Los relés suelen ser activos en LOW: HIGH = reposo, LOW = pulsado.
• Ajusta los retrasos (delay) según la duración de tu archivo de audio.
• Alimenta todo con 5V (Arduino) o fuente externa si los relés consumen mucho.

Esquemáticos

Las conexiones se explican en el video. Esquema básico:
