Pantalla de 8 LED activada por sonido con Arduino

Componentes y materiales

Aplicaciones y servicios en línea

• Arduino IDE

Sobre el proyecto

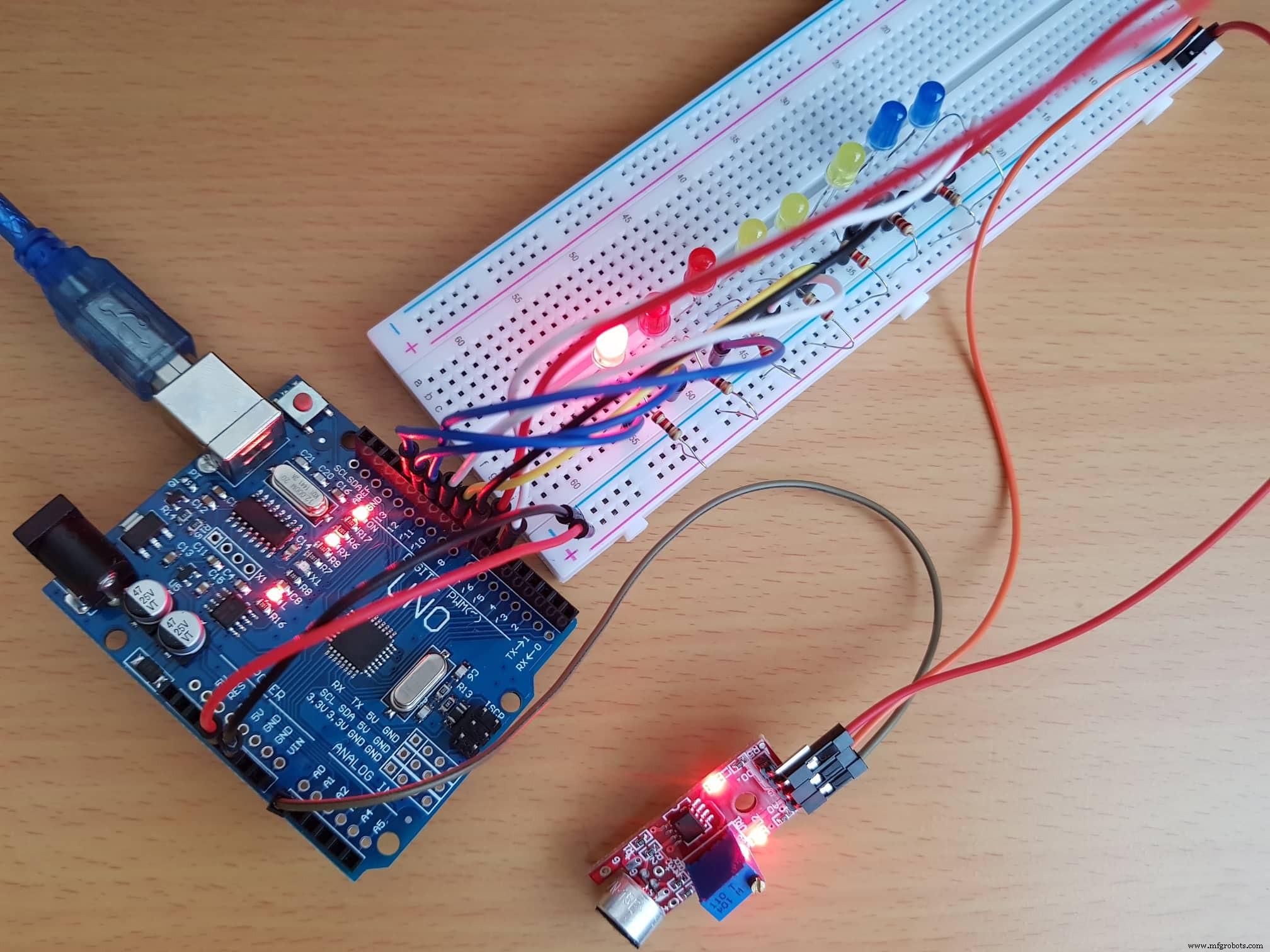

Como principiante, he practicado con el sensor de sonido y los LED. Tras algo de práctica, decidí crear un sistema de 8 LED con un detector de sonido. Puede ser un proyecto interesante para principiantes como yo.

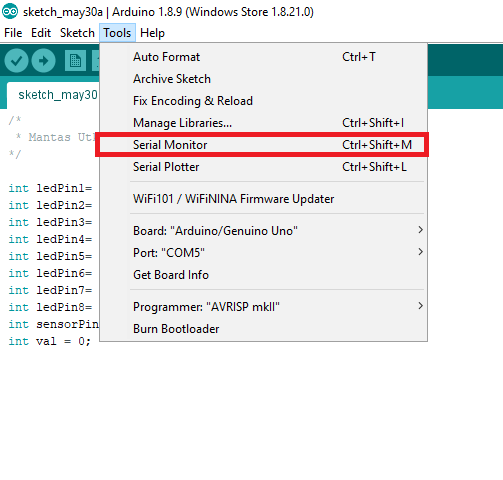

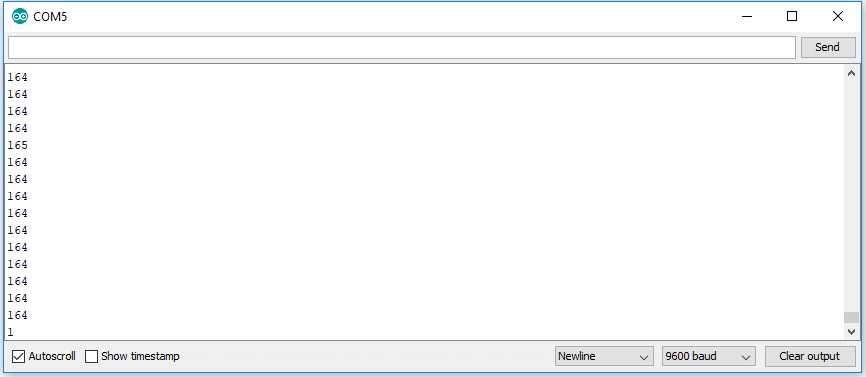

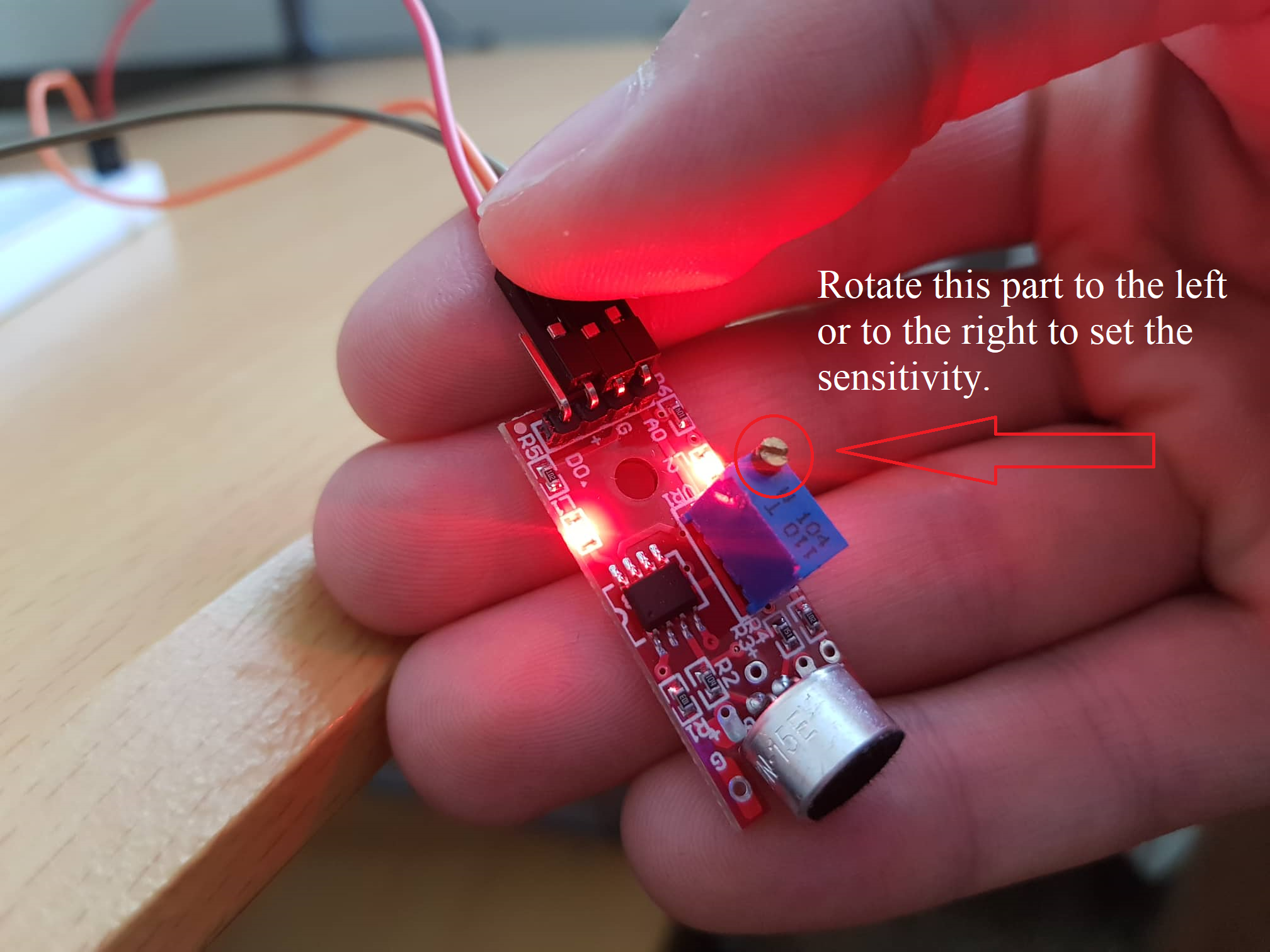

Los umbrales de activación de cada LED pueden configurarse individualmente. También es importante ajustar la sensibilidad del sensor de sonido. A continuación se muestran instrucciones para calibrar la sensibilidad. La tercera imagen muestra la monitorización de los valores del sensor; con esos valores se define en el código cuándo reaccionar al sonido.

Código

/* Mantas Utka */
int ledPin1 = 13;
int ledPin2 = 12;
int ledPin3 = 11;
int ledPin4 = 10;
int ledPin5 = 9;
int ledPin6 = 8;
int ledPin7 = 7;
int ledPin8 = 6;
int sensorPin = A0; // Pin analógico para el sensor
int val = 0;

void setup() {
  pinMode(ledPin1, OUTPUT);
  pinMode(ledPin2, OUTPUT);
  pinMode(ledPin3, OUTPUT);
  pinMode(ledPin4, OUTPUT);
  pinMode(ledPin5, OUTPUT);
  pinMode(ledPin6, OUTPUT);
  pinMode(ledPin7, OUTPUT);
  pinMode(ledPin8, OUTPUT);
  pinMode(sensorPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  val = analogRead(sensorPin);
  Serial.println(val);

  // LED 1
  if (val >= 127) digitalWrite(ledPin1, HIGH);
  else digitalWrite(ledPin1, LOW);

  // LED 2
  if (val >= 378) digitalWrite(ledPin2, HIGH);
  else digitalWrite(ledPin2, LOW);

  // LED 3
  if (val >= 505) digitalWrite(ledPin3, HIGH);
  else digitalWrite(ledPin3, LOW);

  // LED 4
  if (val >= 632) digitalWrite(ledPin4, HIGH);
  else digitalWrite(ledPin4, LOW);

  // LED 5
  if (val >= 759) digitalWrite(ledPin5, HIGH);
  else digitalWrite(ledPin5, LOW);

  // LED 6
  if (val >= 886) digitalWrite(ledPin6, HIGH);
  else digitalWrite(ledPin6, LOW);

  // LED 7
  if (val >= 980) digitalWrite(ledPin7, HIGH);
  else digitalWrite(ledPin7, LOW);

  // LED 8
  if (val >= 1000) digitalWrite(ledPin8, HIGH);
  else digitalWrite(ledPin8, LOW);
}
