Reloj de Fases Lunares 3D Impreso con Arduino: Guía Completa Paso a Paso
Componentes y suministros
| Arduino Nano (ATmega328) | ×1 |
| Pantalla OLED 0.96″ 128×64 SSD1306 (4 pines I2C) | ×1 |
| Tiny RTC (DS1307 RTC + EEPROM 24C32) | ×1 |
| Zumbador | ×1 |

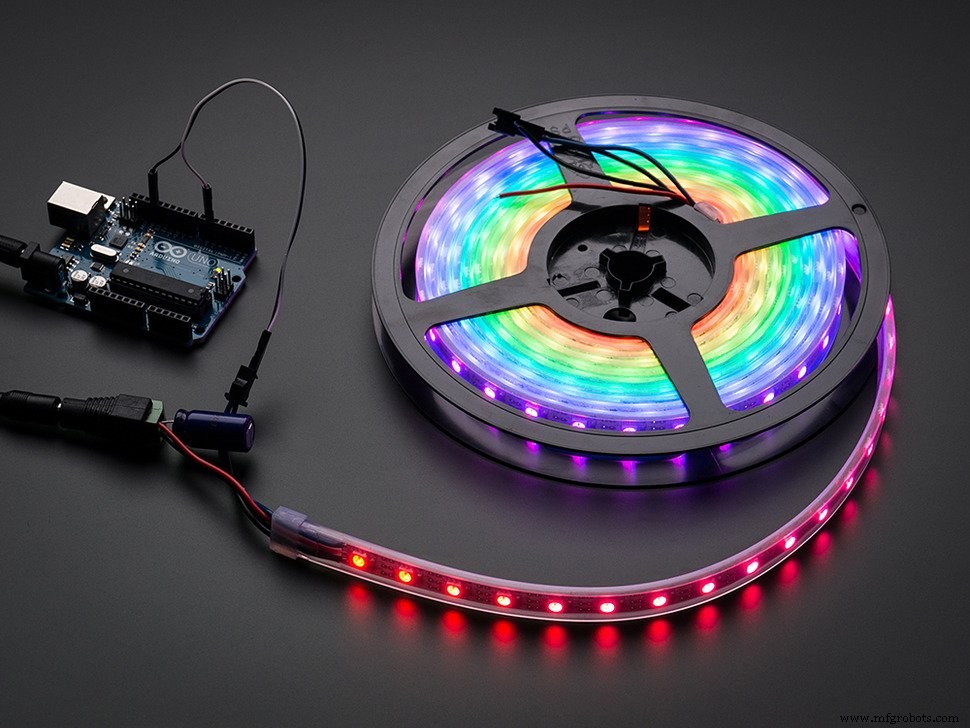

| Tira NeoPixel (18 LEDs, 60 LED/m) | ×1 |
| 3 Pulsadores RAFI 1.10.001.001/0104 | ×1 |
| Sensor DHT11 (con pull-up integrado preferible) | ×1 |
Herramientas necesarias
- Impresora 3D
- Soldador, pelacables, cutter, cinta aislante, pegamento caliente
Aplicaciones y servicios
- Arduino IDE
Sobre el proyecto
Reloj de escritorio/mesita que muestra la fase lunar realista en una esfera 3D impresa, iluminada por 18 NeoPixels internos. Incluye: hora/fecha (RTC), temperatura/humedad (DHT11), alarma, modo "luz de despertar", lámpara, efectos "Relax/Party", control de brillo, inclinación ajustable. Solo 79 g de filamento PLA.
Características principales
- Simulación precisa de fase lunar (algoritmo astronómico)
- RTC DS1307 con pila LIR2032 (recargable) o CR2032 (requiere modificación para desactivar carga)
- Interfaz: 3 botones + OLED
- Hardware y software open source (FreeCAD, Arduino)
Paso 1: Lista de piezas y herramientas
Ver tabla superior. Impresión en PLA: altura capa 0.2 mm, pared 1 mm, relleno 0% (esfera luna) / 100% (resto). Sin soportes ni raft.
Paso 2: Imprimir piezas
Descargar de Thingiverse o GitHub. La esfera lunar requiere bajar 5 mm en eje Z o usar versión recortada.
Paso 3: Soporte LED
Cortar tira NeoPixel en 6 segmentos de 3 LEDs siguiendo flecha de dirección. Montar en soporte interno de la esfera y fijar con pegamento caliente. Orden de LEDs (vista desde atrás):
| 1 | 6 | 7 | 12 | 13 | 18 |
| 2 | 5 | 8 | 11 | 14 | 17 |
| 3 | 4 | 9 | 10 | 15 | 16 |
Paso 4: Montar circuito
Insertar Arduino, botones (fijan la placa), DHT11 (cinta doble cara), Tiny RTC, zumbador, cables a LEDs y OLED. Si usas pila CR2032, elimina diodo/carga en el Tiny RTC.
Paso 5: Cargar firmware
- Instalar librerías (enlaces en repo GitHub).
- Abrir sketch en Arduino IDE (v1.6.12+), compilar y subir.
Código en: GitHub G4lile0
Piezas personalizadas y carcasas
- Thingiverse: thing:1891599 y thing:1929844
- GitHub: parts
Esquemáticos
Diagrama en GitHub: circuito
