Decidir entre modificar un molde de inyección existente o construir uno nuevo:una guía práctica

Publicado el 31 de mayo de 2022

Publicado originalmente en fastradius.com el 31 de mayo de 2022

El moldeo por inyección sigue siendo el principal método de producción en masa para crear grandes volúmenes de piezas de plástico idénticas. Si bien el costo inicial de las herramientas puede ser significativo, el precio por unidad cae drásticamente a medida que aumenta el volumen, logrando a menudo los costos más bajos posibles en el mercado.

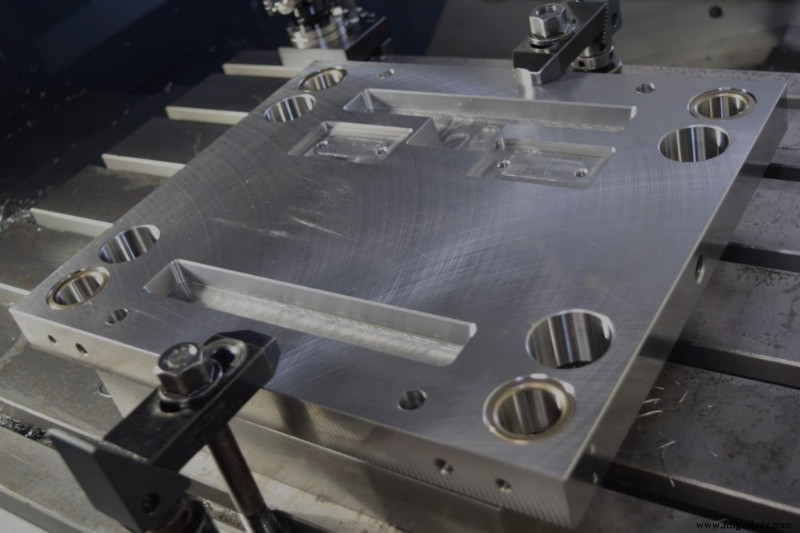

Un sistema completo de moldeo por inyección se compone de una base de molde y uno o más juegos de insertos de cavidad central. El término "molde" se utiliza con frecuencia para describir el par núcleo-cavidad que realmente da forma a la pieza.

Para los productos que ya están en producción, los moldes existentes se pueden reutilizar para nuevas tiradas, manteniendo bajos los costos unitarios. A well‑designed, plated mold can withstand up to one million shots before maintenance is required.

Sin embargo, si necesita modificar el diseño, cambiar el material o cambiar el tamaño de la pieza, es posible que el molde original ya no sea adecuado. En lugar de optar inmediatamente por un molde nuevo, considere si una modificación específica podría satisfacer sus necesidades.

¿Cuesta más fabricar un molde de inyección nuevo que modificar un molde de inyección existente?

En muchos casos, tanto los moldes nuevos como los modificados pueden lograr el resultado deseado, pero el costo de un molde nuevo suele ser mayor. Simple tooling for a low‑volume run may range from $2,000 to $5,000, while full‑scale production of a complex part can cost tens of thousands of dollars—or even exceed $100,000—depending on size, complexity, cavity count, and mold material.

Los cambios de diseño significativos son costosos debido al alto costo de las herramientas y al largo tiempo de entrega involucrado. Es posible que deba invertir miles de dólares cada vez que modifique el diseño y esperar de cinco a siete semanas (o más para sistemas complejos) para que se fabrique el nuevo molde, lo que puede afectar los ingresos y la satisfacción del cliente.

Dadas estas limitaciones, modificar un molde existente a menudo puede ahorrar tiempo y dinero.

¿Cuándo se debe modificar un molde de inyección existente?

Crear nuevas herramientas desde cero es costoso y requiere mucho tiempo. Sin embargo, en muchos escenarios, puedes ajustar un molde existente:

• Aumentar el tamaño, la forma o el espesor de la pared del producto final. Si bien agregar metal al interior puede resultar costoso, también puedes reducir el metal interno para agrandar la pieza o engrosar las paredes. Se debe realizar un análisis de flujo de moho para evaluar el riesgo de marcas de hundimiento.
• Agregar una pequeña pieza o característica. Si el espacio lo permite y las inserciones están bien diseñadas, se puede incorporar una característica menor sin un rediseño completo.

Consulte con su equipo de ingeniería si su molde tiene inserciones pulidas o chapadas, numerosas acciones laterales con sincronización precisa o múltiples inserciones intercambiables, ya que estas características pueden complicar las modificaciones.

Si anticipa cambios futuros, informe a su fabricante al inicio del proceso de diseño para agilizar los ajustes futuros.

¿Cuándo deberías fabricar un nuevo molde de inyección?

Hay situaciones en las que es inevitable un nuevo molde:

• Reducir el tamaño o forma del producto. Agregar metal a un molde existente es costoso, por lo que reducir su tamaño generalmente requiere nuevos conjuntos de cavidades centrales.
• Cambio de materiales. Cambiar a un material con diferentes características de contracción puede requerir un nuevo molde para mantener las tolerancias dimensionales.
• Alteración de la línea de separación. Los cambios en la línea de separación afectan a los respiraderos y las compuertas, y a menudo requieren un nuevo juego de inserciones.
