Tipos de conexión de manguera y casos de uso

Cómo elegir la conexión final de manguera adecuada

Doug Nordstrom, director sénior de productos

Las mangueras industriales desempeñan un papel fundamental en las instalaciones de todo el mundo, pero a menudo vienen con poca orientación sobre las mejores prácticas útiles del fabricante. La selección, instalación, inspección y mantenimiento de la manguera generalmente se deja en manos del usuario o instalador. Y si se toman las decisiones equivocadas, las mangueras especificadas tienen el potencial de funcionar de manera subóptima y pueden fallar prematuramente, lo que puede generar costos más altos y posibles riesgos de seguridad en sus instalaciones.

Las conexiones de los extremos de las mangueras son un buen ejemplo. Hay una variedad de tipos de conexiones de extremos de mangueras flexibles que se deben considerar al diseñar su sistema de fluidos, y seleccionar el tipo incorrecto podría socavar su proceso, poner en riesgo a los trabajadores y comprometer sus resultados. Es importante revisar periódicamente el rendimiento de sus conexiones finales y considerar si un tipo diferente podría mejorar la eficiencia o la calidad de su sistema.

Para mantener a los trabajadores seguros y los costos controlados, necesita acceso a mangueras de alta calidad disponibles en una variedad de materiales y clasificaciones de rendimiento, así como información sobre el uso y mantenimiento adecuados de las mangueras. ¿No está seguro de por dónde empezar a la hora de seleccionar la conexión final de manguera adecuada para sus necesidades? Considere los siguientes tres elementos:estándares de la industria, tipo de manguera y especificaciones del sistema.

Considere los estándares de su industria

Diferentes industrias requieren conexiones finales diseñadas para usos específicos. La selección de conexiones finales diseñadas específicamente para su industria es clave para lograr y mantener un alto rendimiento en su sistema de fluidos. A continuación se presentan algunos usos comunes de la industria y especificaciones de aplicación para conexiones finales.

Productos farmacéuticos, biofarmacéuticos y biotecnológicos

En el campo farmacéutico y biotecnológico, el saneamiento y la higiene suelen ser de suma importancia cuando se trata del diseño de sistemas de fluidos. Las conexiones finales utilizadas en esta industria están diseñadas teniendo esto en cuenta:se limpian más fácilmente, ya sea desmontando el sistema para una limpieza a fondo o utilizando un proceso CIP (limpieza en el lugar). Las superficies están diseñadas para mitigar el crecimiento de bacterias y son resistentes a la corrosión.

Semiconductores

En la industria de fabricación de semiconductores, la pureza del material suele ser la principal prioridad para el diseño de sistemas de fluidos. Las conexiones finales utilizadas en el mercado de semiconductores son de alta pureza para uso en entornos sensibles, con hilos muy finos, diseñados y revestidos con material para mejorar la resistencia a la acumulación y los contaminantes.

Industria general

Para muchas otras aplicaciones de sistemas de fluidos industriales, los ingenieros de diseño están más preocupados por la capacidad de las conexiones finales y los accesorios para funcionar bajo alta presión. Estas conexiones finales se clasifican en psi y, a veces, requieren una preparación adicional del tubo para manejar los requisitos de presión.

Vea cómo seleccionar las conexiones de extremo de manguera óptimas para su proceso

Tenga en cuenta los requisitos de su manguera

Permeabilidad y compatibilidad química

Los requisitos del material de la manguera y la conexión final pueden variar según los requisitos de corrosión y las necesidades de permeación de la aplicación. Las mangueras de cualquier material son permeables hasta cierto punto, y cada una debe probarse para determinar la compatibilidad de la aplicación antes de su uso. Asimismo, la compatibilidad química (es decir, la falta de reacción química cuando dos sustancias entran en contacto) es necesaria para muchas aplicaciones de sistemas de fluidos. Es fundamental encontrar los materiales de manguera adecuados para mitigar las reacciones químicas, los daños al sistema o la corrosión.

Valores nominales de presión y temperatura

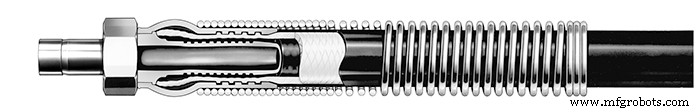

Dependiendo de la aplicación, los componentes del sistema de fluidos deben poder soportar presiones y temperaturas específicas. En aplicaciones de alta presión y alta temperatura, como sistemas hidráulicos y otras aplicaciones industriales generales, las mangueras anulares de malla simple o doble con un tubo central corrugado son una selección común. Los requisitos de alta presión y alta temperatura a menudo van de la mano con aplicaciones dinámicas en las que una manguera deberá flexionarse o cambiar de posición, lo que también puede afectar la selección de la manguera.

Material de la manguera

Los núcleos de metal son una buena opción para las necesidades generales. Las mangueras con núcleo de metal están clasificadas para temperaturas entre -325° y 850° F, lo que a veces las convierte en la única opción de material para temperaturas extremas. La silicona, por otro lado, es una opción común para aplicaciones sanitarias debido a la flexibilidad del material. Sin embargo, la silicona tiene una compatibilidad química limitada y es absorbente, lo que puede provocar contaminación. Debido a los inconvenientes de la silicona, está siendo reemplazada por núcleos de fluoropolímero en aplicaciones sanitarias. PTFE, PFA y FEP son tres fluoropolímeros comunes, con clasificaciones de temperatura ligeramente más altas que la silicona. Además, las mangueras termoplásticas (nylon) se usan comúnmente en aplicaciones hidráulicas porque pueden soportar altas presiones, y las mangueras de caucho son una opción económica de uso general que se usa principalmente en aplicaciones de baja presión.

3. Considere las especificaciones de su sistema

Ahora considere el material y el tipo de conexión final en su sistema al que se conecta la manguera. El material del sistema y de las conexiones de los extremos de las mangueras debe ser el mismo. Muchos tipos de conexiones finales son similares en apariencia, pero pueden tener pequeñas diferencias dimensionales o de rosca, lo que significa que no son realmente intercambiables.

Algunos otros elementos misceláneos a tener en cuenta al seleccionar los tipos de conexión de extremo de manguera adecuados:

Herramientas de selección de productos Swagelok

¿Necesita ayuda adicional para seleccionar la conexión final de manguera correcta para su aplicación? Swagelok ofrece una serie de herramientas de selección de productos disponibles para usar en línea, que incluyen:

• Calculadora de Cv:para obtener ayuda con el cálculo de C_v y caudal para reguladores y otros componentes
• Plantillas CAD:más de un millón de plantillas CAD Swagelok y dibujos de ventas en formatos de archivo 2D y 3D
• Guía de selección de materiales:para ayudar a simplificar la selección de materiales

• Facilidad de instalación y/o permanencia. ¿Con qué frecuencia será necesario reemplazar estas conexiones finales? ¿Qué tan difícil será reemplazarlos regularmente, si es necesario?

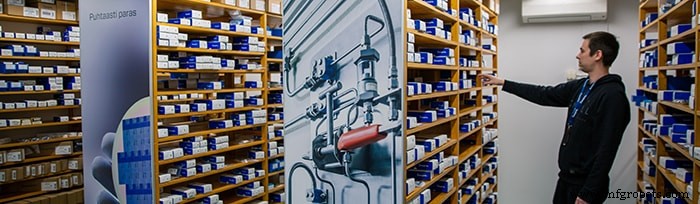

• Simplificación de inventario. Si bien el rendimiento, la compatibilidad y las especificaciones del sistema de fluidos son las principales preocupaciones al seleccionar las conexiones de los extremos de las mangueras, también es inteligente considerar el impacto operativo de sus selecciones. Considere explorar cómo almacenar componentes más fácilmente y cómo agilizar el proceso de reordenación, o cómo consolidar proveedores y OEM de componentes.
• Costo de las conexiones de los extremos de las mangueras. El costo siempre es una consideración al seleccionar componentes para su sistema de fluidos, pero recuerde considerar el costo de por vida de los reemplazos frecuentes que podrían socavar los ahorros iniciales de componentes más baratos.

Sin embargo, las consideraciones para los tipos de conexión de extremo de manguera flexible anteriores no son infalibles. Depende del ingeniero de diseño individual evaluar el diseño total del sistema de fluidos al seleccionar las conexiones finales y otros componentes.

¿Sigue buscando asistencia adicional con la selección de productos, el diseño del sistema de fluidos u otras consideraciones de mangueras? Podemos ayudar. Póngase en contacto con nuestros especialistas en mangueras para iniciar la conversación.
