Arduino Protoshield:una guía rápida y completa para ensamblarlo

Digamos que tiene una idea y recomienda componentes como un Arduino para acompañarla. Lo que queda es una plataforma para construir su idea de proyecto y darle vida. El medio/plataforma que está buscando es un Arduino Protoshield.

Arduino Protoescudo

Los elementos Protoshield facilitan la creación de prototipos, lo que permite una conexión fácil y rápida entre un Arduino y una placa de pruebas.

En esta publicación, aprenderemos cómo ensamblar un Arduino Protoshield mientras observamos sus características y componentes del kit.

1. ¿Qué es un protoescudo Arduino?

Un protoshield de Arduino es un escudo de creación de prototipos que puede ayudarlo a diseñar un circuito personalizado. A menudo es ideal para soldar un SMD o TH IC en el área de creación de prototipos antes de probarlos en su placa Arduino.

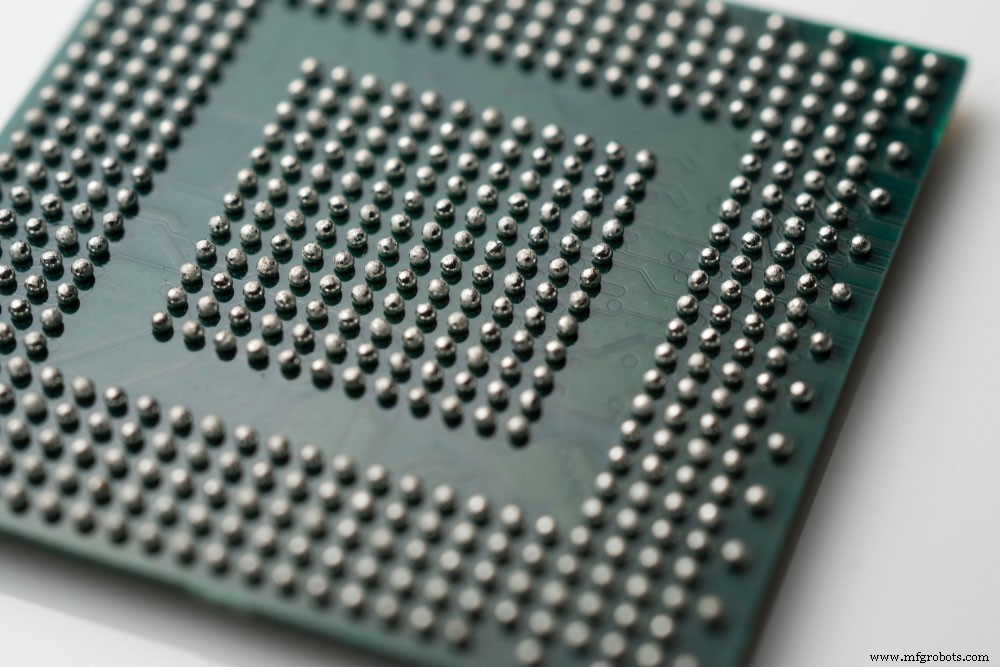

(componentes de montaje en superficie)

Características del protoescudo de Arduino

Algunas de las funciones y características de Arduino protoshield son las siguientes:

• Primero, tiene componentes como un conector USB, resistencias, LED, interruptores y botones.
• Luego, tiene un conector USB tipo B y un área de creación de prototipos estilo protoboard.
• En tercer lugar, puede encontrar fácilmente los rieles de alimentación de 5 V, 3,3 V y conexión a tierra en cualquier lugar de la placa.
• Además, tiene un desglose de ISP dual para facilitar el apilamiento y la programación.
• También tiene pin de puerto Arduino I2C y UART, lo que permite la interfaz de comunicación externa.
• Además de tener varios tamaños de orificios pasantes para adaptarse a la mayoría de las piezas, también tiene un área grande de creación de prototipos con un paso de 0,1".
• Por último, es compatible con Arduino UNO.

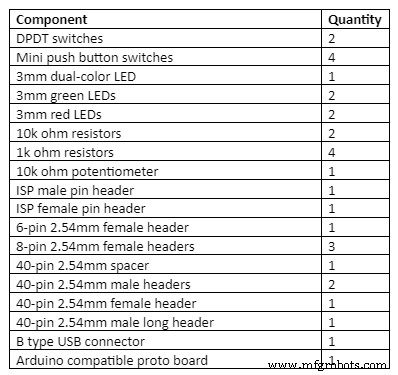

Los componentes están incluidos en el kit.

Un kit Arduino Protoshield generalmente consta de los siguientes componentes.

¿Cómo lo ensamble?

Ahora que tenemos los requisitos electrónicos, ensamblemos el Arduino Protoshield.

Primer paso

• Primero, suelde el LED rojo a los orificios del contorno del enchufe y asegúrese de que el contorno de la placa coincida con el lado plano del LED.
• Luego, suelde el LED verde, pero esta vez en los agujeros en el contorno de la placa Pin13.

Nota: La pata larga de los LED es el ánodo, mientras que la pata corta es el cátodo. El cátodo entra en el borde plano del semicírculo de la placa.

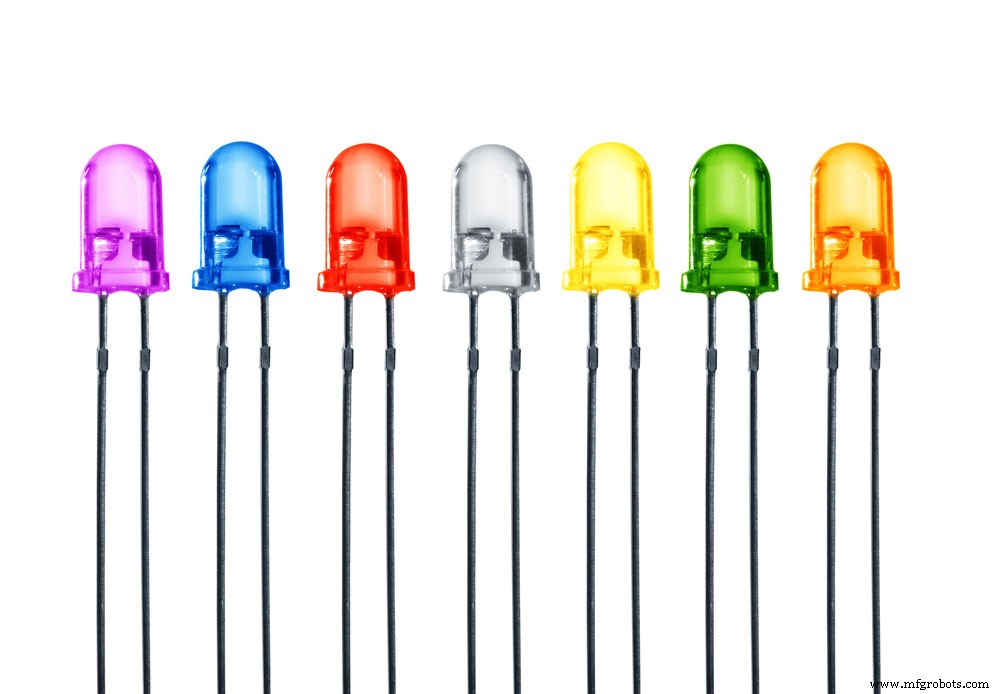

(LED)

• Después, suelde las dos resistencias etiquetadas como R2 y R1.

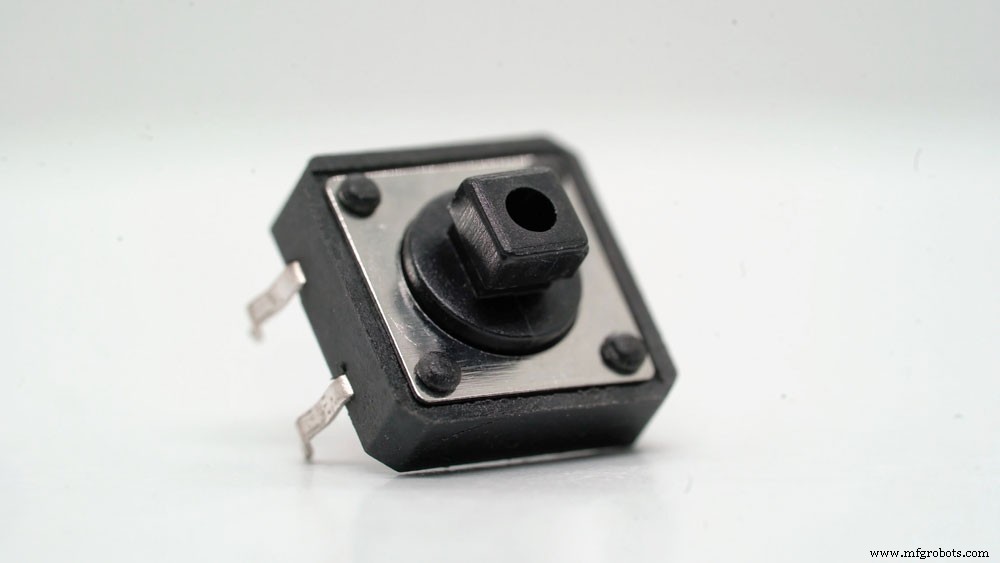

• Luego, suelde el encabezado del ISP y el botón de reinicio. A menudo es recomendable insertar el botón de reinicio antes del encabezado del ISP para facilitar la conexión.
• Los botones del miniinterruptor deben encajar perfectamente en las huellas cuadradas con círculos en el medio.

Paso dos

Al soldar los cabezales, asegúrese de que se alineen directamente entre sí para conectarlos sin esfuerzo al Arduino.

(Componentes electrónicos, cabezales)

Comience conectando el encabezado de 6 pines y luego el encabezado de 8 pines.

Paso tres

Suelde los conectores macho y hembra en los pines de orificio pasante JC#.

Sin embargo, tenga en cuenta que si es un Arduino, no soldará ADC7 y ADC6. Por el contrario, al usar un Seeeduino, solo soldará ADC7 y ADC6. Además, utilizará cables de puente para lograr las conexiones de los pines, ya que ayuda a mantener el Protoshield versátil y reutilizable.

Cuarto Paso

Ahora, coloque un conector USB en el puerto USB, luego conecte el potenciómetro en los orificios de 80 mil de la placa.

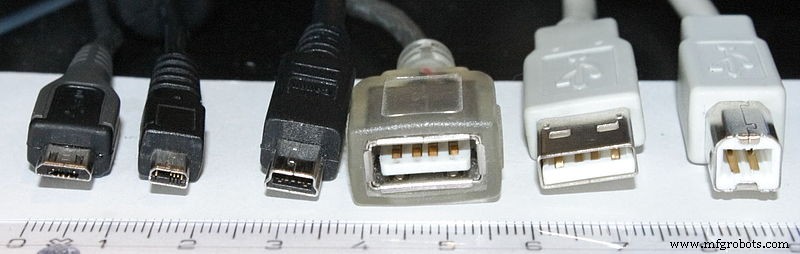

Conectores USB

Ahora puede colocar los pines de alimentación inferiores izquierdos según los requisitos de su proyecto.

Un ensamblaje de Protoshield

El aspecto anterior está completo pero tiene un área de creación de prototipos vacía. Puede elegir soldar una gran variedad de chips de tamaño de paquete en línea dual (DIP).

Alternativamente, puede agregar una placa de pruebas en la parte superior del área de la placa de pruebas si tiene la intención de reutilizar el escudo. Las placas pueden ser protoboards autoadhesivas que se adhieren perfectamente a la zona de prototipado. Sin embargo, el procedimiento cubrirá los buses GND y 5V, aunque es posible que tenga acceso a los encabezados.

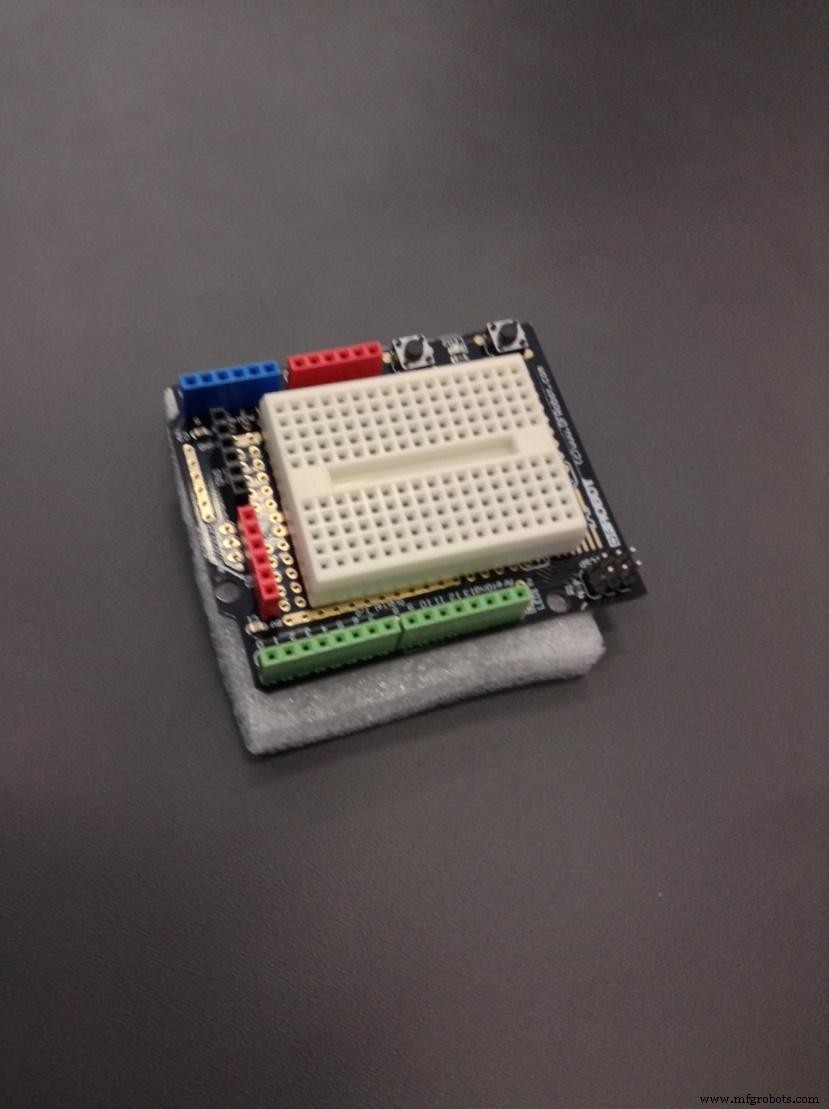

Prototipo de escudo con protoboard

Por último, el escudo tiene un encabezado de 6 pines sin usar etiquetado como BlueSMiRF ubicado en el borde del Protoshield. Necesitará un módem Bluetooth BlueSMiRF para que coincida con el pinout del encabezado. Luego, conecte directamente el módem a los pines seriales de Arduino (D1 y D0).

Un BlueSMiRF normalmente funciona reemplazando la necesidad de cables seriales.

¡Eso es todo! Has terminado de construir tu Arduino Protoshield. Además, puede usar el escudo para crear prototipos de proyectos como;

• Un temporizador 555,
• Receptor de estación meteorológica,
• Controlador/monitor de temperatura,
• Laberinto de 4 bits,
• Control de joystick de servomotores,
• Cinta métrica de telémetro ultrasónico y
• Host USB de Arduino.

Conclusión

Esperamos que se divierta tanto como nosotros mientras construimos nuestro Arduino Protoshield. Los pasos son elaborados. Por lo tanto, debería ser sencillo armar la idea del proyecto.

Sin embargo, si necesita alguna aclaración o tiene alguna consulta, comuníquese con nosotros.
