Ams1117 Pinout:la mejor guía para principiantes

AMS1117 Pinout es un regulador de voltaje lineal, a menudo disponible como componente SMD o paquete DCY. El dispositivo de 3 pines tiene voltajes variables/ajustables y fijos que sirven a los reguladores de voltaje en consecuencia. Además de eso, puede operar una carga que requiere menos de 1A.

El artículo de hoy analizará las aplicaciones, configuraciones, características, circuitos de aplicación y alternativas de ams1117.

Configuración de asignación de pines ams1117

Distribución de pines AMS1117

De izquierda a derecha; Pines de tierra, salida y entrada

Un AMS1117 tiene tres ganchos en su configuración de pines, como veremos a continuación.

• Tensión de entrada (Vin)

El primer pin, Vin, recibe el voltaje de entrada, que luego se regula y produce en el voltaje de salida.

• Pasador de tierra/ajuste

Generalmente, el pin ajusta o configura el voltaje de salida; sin embargo, funcionará como un pin de tierra si tiene un regulador de voltaje fijo.

• Tensión de salida (Vout)

Por último, el pin Vout produce el voltaje de salida regulado, que ha configurado el pin ajustado.

Características del AMS1117

Estructura Ams1117

Las funciones o características de ams1117 incluyen lo siguiente;

• En primer lugar, ams1117 es un regulador de voltaje de caída baja (LDO).
• Además, puede actuar como un regulador de voltaje lineal fijo/ajustable de 3 terminales.
• Luego, tiene un limitador de corriente incorporado y protección térmica.
• Además, está disponible en tres paquetes:paquete TO-252, paquetes SO-8 y SOT-223.
• La corriente de salida máxima es 1000mA/1A.
• Regulación de carga:0,4% máximo.
• Regulación de línea:0,2% máximo.
• El rango de voltaje ajustable/variable es de 1,25 V a 13,8 V.
• El voltaje máximo de caída es de 1,3 V.
• El voltaje de entrada máximo es de 15 V.
• Los rangos en el tipo de voltaje fijo incluyen 5 V, 3,3 V, 2,85 V, 2,5 V, 1,8 V y 1,5 V.
• La temperatura de funcionamiento de la unión es de 125 °C.

Aplicación AMS1117

Las aplicaciones de ams1117 incluyen en;

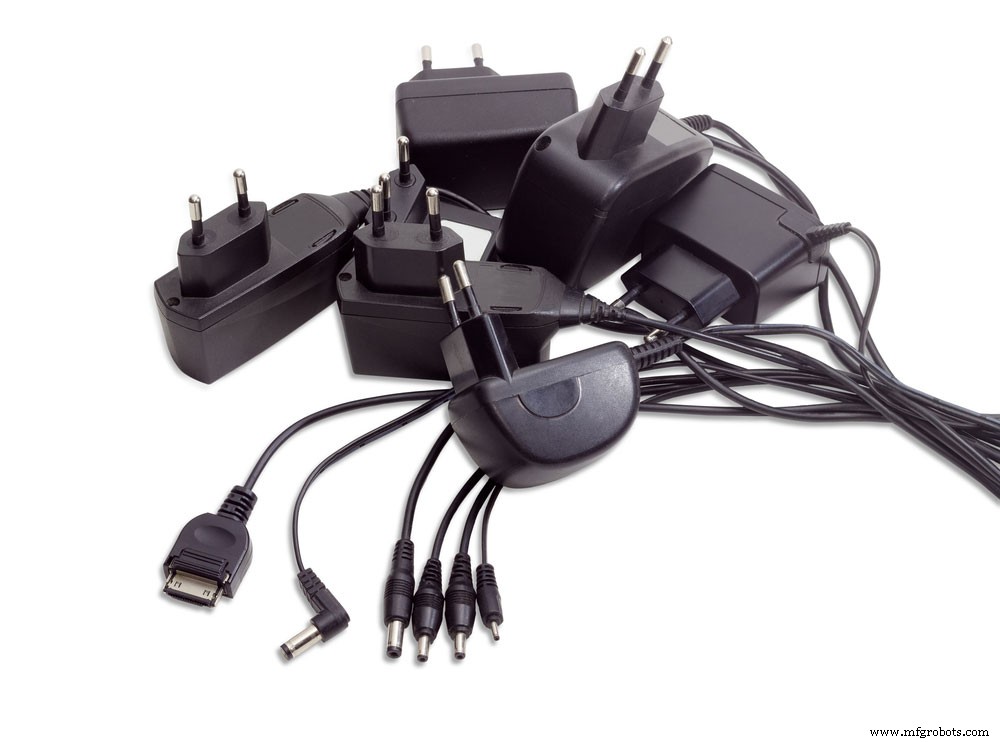

• Cargadores de batería,

(cargadores de batería)

• Instrumentación alimentada por batería,
• Circuitos limitadores de corriente,
• Reguladores lineales de alta eficiencia,
• Circuitos de control de motores,
• Gestión de energía para portátiles,
• Circuitos de polaridad inversa,
• Regulador lineal de 5 V a 3,3 V,
• Terminadores SCSI activos,

Un terminador de autobús

• Post reguladores para conmutación de suministros.

¿Dónde usar AMS1117?

Como verá, hay varios tipos de ams1117, según su voltaje de salida y tipo de paquete. Sin embargo, todos ellos tienen una corriente máxima de 1A.

Son comúnmente aplicables en placas Arduino, que regulan 3,3 V y 5 V de fuente de alimentación.

Una placa Arduino

Además, puede usar el estabilizador ams1117 en circuitos similares a un LM317. Asegúrese de verificar la corriente de salida y el voltaje máximo del estabilizador.

AMS1117 Sustitutos

Un ams1117 tiene un par de sustitutos que pueden ser útiles cuando le falta el IC o lo extravía. Por ejemplo, están K1254EN, IL1117A y LD1117A.

Diagrama LD1117A

Además, probablemente haya oído hablar de LM1117. Es similar a ams1117 pero difiere en algunas características, como su versión SOT-223 que tiene una corriente máxima de 800 mA.

Además, puede sustituir los reguladores de voltaje con NTE9060, LM317 o LM7805.

¿Cómo utilizar AMS1117?

En términos de los circuitos de aplicación de ams1117, consideraremos dos cursos y reguladores de voltaje.

El circuito regulador de voltaje ajustable

• Para el primer circuito regulador de voltaje, necesitaremos dos resistencias externas. Funcionalmente, las resistencias deciden el voltaje de salida del regulador.
• Además, tenemos un capacitor Cadj (componente opcional), cuya aplicación mejora el rechazo de ondulación cuando es necesario.
• Finalmente, nuestros dos condensadores restantes filtran respectivamente el ruido de entrada y salida.

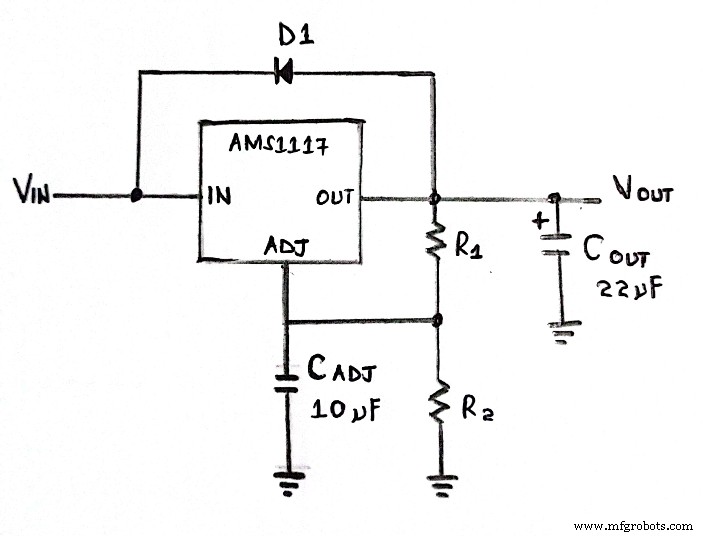

Circuito de un regulador de voltaje ajustable usando ams1117

El circuito regulador de voltaje fijo

Nuestra segunda aplicación ams1117 está en un regulador de voltaje fijo.

Usarlo aquí es muy fácil.

• Comience alimentando ams1117 a través del pin de voltaje de entrada. Luego, obtenga su voltaje de salida regulado del pin de voltaje de salida.
• En nuestro caso de regulador fijo, usaremos un pin de tierra en lugar de un pin ajustado, lo que significa que el voltaje permanecerá conectado a tierra.
• Además, puede usar un capacitor en el lado de salida para ayudar en la filtración de ruido.

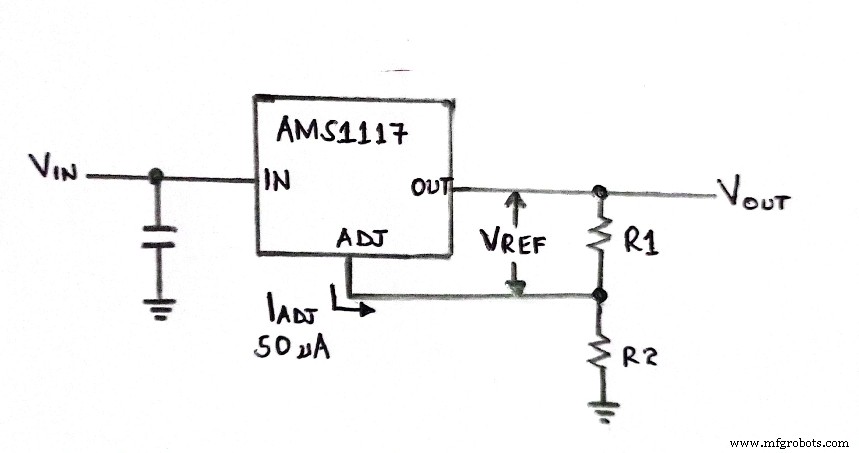

Diagrama de circuito de un regulador de voltaje fijo

Nota;

• No usamos diodos de protección entre el pin de salida y el pin de ajuste en ambos circuitos de aplicación para evitar la sobrecarga del circuito. En su lugar, usamos las resistencias internas que limitan las vías de corriente en el pin de tierra.
• Entonces, no necesitará ningún diodo entre la salida y la entrada.

Entonces, ahora que hemos aprendido cómo aplicar el regulador IC ams1117, calculemos su voltaje de salida.

Pero primero, seleccione los valores de R2 y R1 (menos de 1K) según el voltaje de salida del proyecto. Si desea variar su voltaje de salida en tiempo real, use una resistencia variable como R2.

La fórmula es;

V_SALIDA =V_REFERENCIA (1 + R₂ /R₁ ) + Yo_ADJ R2

Encapsulación AMS1117

AMS1117 puede existir en las siguientes encapsulaciones;

• Paquete de plástico SOIC de ocho conductores,
• Paquete de plástico SOT-223 de tres conductores, y
• Paquete de plástico TO-252 (DPAK).

Conclusión

Eso es un resumen por hoy. Además de ser favorable para los dispositivos, también puede servir para diferentes reguladores de voltaje. Si necesita un regulador de componentes SMD, entonces ams1117 IC es la elección perfecta. Sin embargo, si tiene preguntas, comuníquese con nosotros y lo ayudaremos lo mejor que podamos.
