Irf740:¡una guía completa y más!

Usando un transistor MOSFET, podemos controlar el voltaje o el flujo de corriente entre la fuente y el drenaje. Además, existen diferentes tipos de MOSFET. El Mosfet tipo canal N es uno de ellos. El Mosfet de canal N es un transistor de efecto de campo (FET) semiconductor de óxido metálico. A menudo lo usamos para el control de voltaje. Este artículo discutirá el Mosfet irf740, que está bajo el Mosfet de canal N. Además, este artículo debería ayudarlo a aprender cómo usar el irf740 en las conexiones de su circuito.

¿Qué es el Irf740?

El irf740 es un transistor MOSFET de potencia de canal n que puede conmutar cargas de potencia de hasta 400v. Estos componentes eléctricos pueden conmutar cargas que consuman una potencia de hasta 10A. El irf740 es esencial en aplicaciones que requieren cambiar de una fuente a la siguiente en segundos. Sin embargo, entre el pin de la puerta y el pin de la fuente, debe colocar un voltaje de umbral de la puerta de aproximadamente 10v. Esta carga de puerta ayuda al Mosfet a realizar su eficiencia de conmutación.

Además, al usar un transistor irf740, puede construir un circuito controlador simple. Colocas este circuito controlador junto al pin de la puerta. Este paso debería proporcionar al Mosfet un voltaje de umbral de 10v. Es probable que el Mosfet sea ineficiente cuando lo necesite para fines de conmutación eléctrica sin el circuito del controlador.

En particular, el irf740 N-Channel es asequible y tiene buenas velocidades de conmutación necesarias en un convertidor DC-DC. Además, tiene una escasa resistencia térmica. Sin embargo, como cualquier otro componente eléctrico, el irf740 también tiene inconvenientes. El transistor Mosfet irf740 tiene una alta resistencia de encendido de 5,5 OHM, conocida popularmente como RDS. Esta propiedad hace que el irf740 sea ineficiente cuando se requieren aplicaciones de conmutación muy altas.

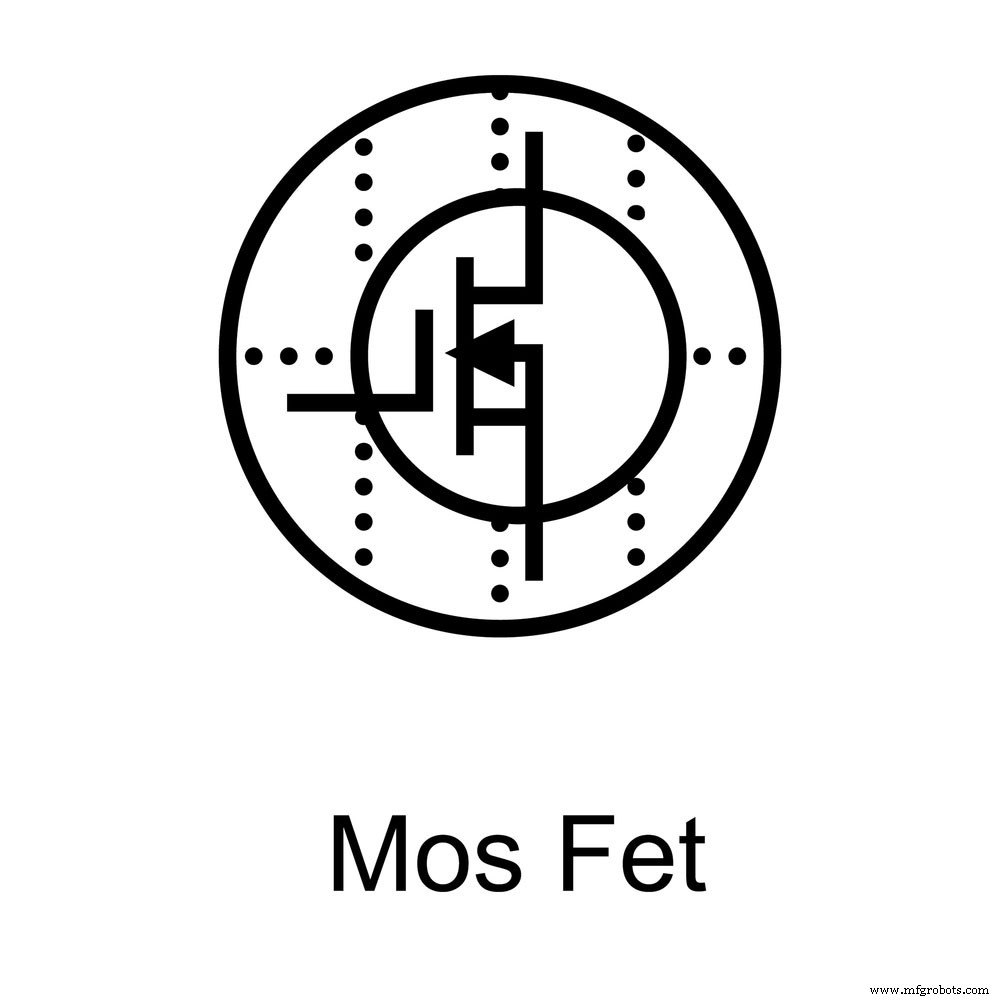

(un símbolo de un Mosfet)

Configuración de pines IRF740

El Mosfet de potencia de canal N irf740 tiene tres pines. La siguiente tabla muestra las descripciones detalladas de cada clavo.

(un transistor configurado de tres pines).

Funciones y características del IRF740

A continuación se presentan algunas de las características notables.

• En primer lugar, puede encontrar el Mosfet N-CH irf740s en un paquete TO-220.
• En segundo lugar, el irf740 es un Mosfet de potencia de canal n.
• En tercer lugar, el tiempo de subida del MOSFET N-CH de irf740s es de 27 ns, mientras que su tiempo de caída es de 24 ns.
• Además, el irf740 tiene una corriente de drenaje máxima continua de 10 A.
• Además, el voltaje mínimo necesario para conducir está entre 2v y 4v.
• Luego, tiene un drenaje de 400v a voltaje de fuente.
• Además, el irf740 tiene una disipación de potencia máxima de 125 W.
• Además, el irf740 tiene un voltaje de umbral de compuerta de 10v, aunque la corriente máxima es de 20v.
• Además, la temperatura de funcionamiento y el almacenamiento máximo deben estar entre -55 grados centígrados y +150 grados centígrados.
• Por último, este canal N tipo FET tiene una resistencia de fuente de drenaje de 0,55 ohmios.

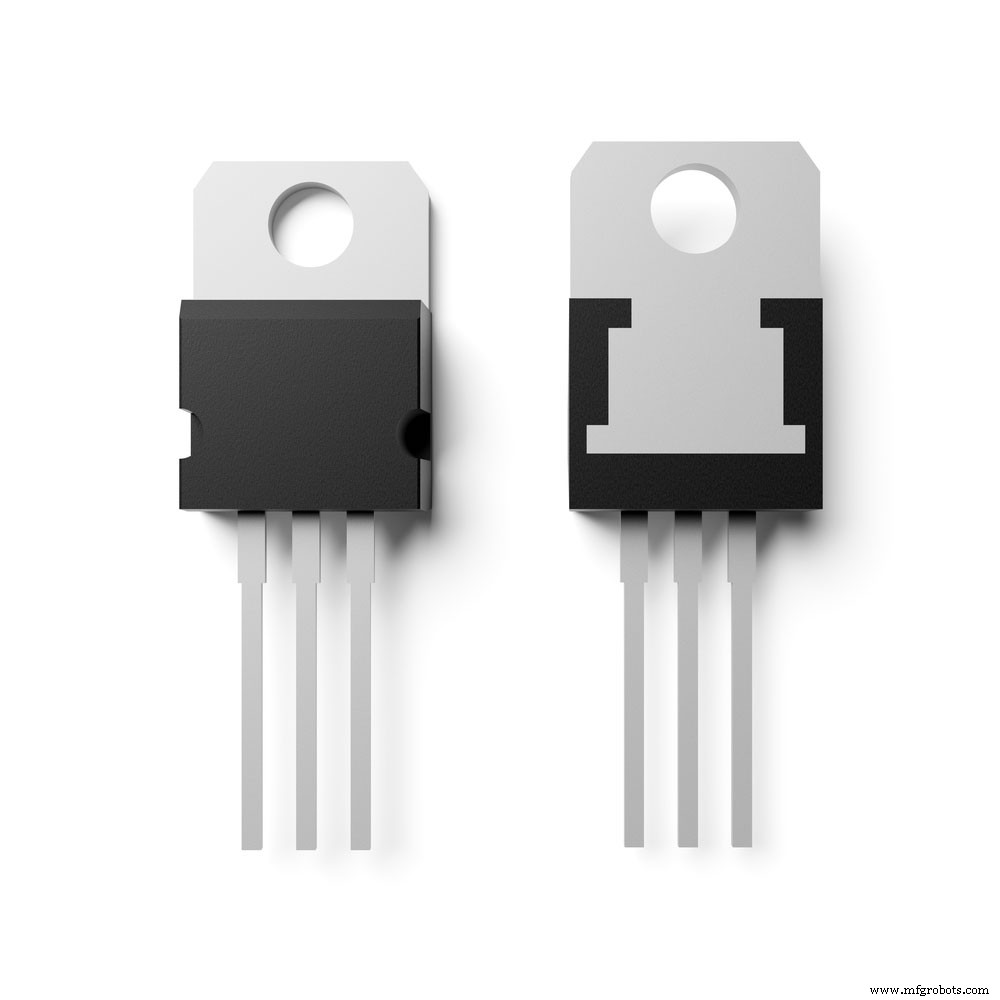

(ejemplos de transistores con paquete TO-220.)

Reemplazo para irf740s

Estos incluyen IRFB13N50A, ssf13n15 y UF450A.

Aplicaciones

• En primer lugar, puede usarlo en convertidores CC-CC.
• En segundo lugar, lo requiere en circuitos inversores o circuitos cargadores de batería.
• Además, el voltaje de accionamiento ayuda a controlar la velocidad de los motores.
• Además, se utiliza en UPS.
• Además, es esencial para fines de conmutación de alta velocidad.
• Además, puede usar este transistor en los atenuadores y luces intermitentes LED.
• Por último, puede usar este Mosfet N-CH para cambiar un dispositivo de alta potencia.

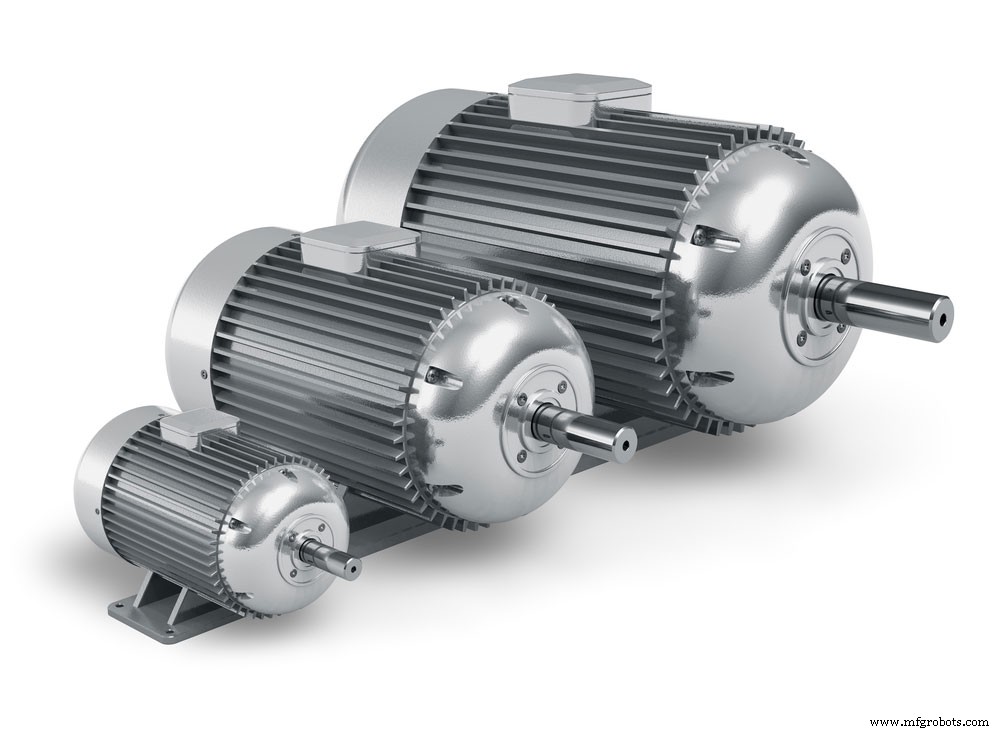

(motores en diferentes tamaños.)

Cómo ejecutar irf740 de forma segura en el circuito

Para que cualquier componente eléctrico dure mucho tiempo, es necesario usarlo solo un 20% por debajo de sus clasificaciones máximas. Esta propiedad también es esencial cuando se utilizan los irf740s.

Como se discutió anteriormente, la corriente de drenaje continua máxima de este irf740s Mosfet N-CH 400v es 10A. Sin embargo, la carga inductiva a impulsar no debe superar los 8A.

De manera similar, esta propiedad se aplica al voltaje de drenaje a fuente. Dado que el voltaje máximo de carga es de 400 V, el voltaje de drenaje no debe superar el 20 % por debajo de la marca de clasificación máxima.

Además, opere y almacene siempre el transistor en condiciones de temperatura adecuadas. Además, asegúrese constantemente de utilizar un disipador de calor durante el funcionamiento.

(un grupo de diferentes componentes electrónicos).

Resumen

El diseño del irf740 es específicamente para fines de alta tensión y conmutación rápida. Este consejo es necesario, especialmente si el usuario quiere cambiar la potencia de entrada de una carga a otra.

Esperamos que este artículo te haya sido de ayuda. Para cualquier consulta o servicio sobre este o cualquiera de nuestros artículos, no dude en ponerse en contacto con nosotros.
