Transformadores de toma central:una breve introducción a su funcionamiento y aplicaciones

Ya sea que esté trabajando en un circuito rectificador o alimentando su hogar, un transformador con toma central o un transformador con toma central es conveniente.

Por lo tanto, analizamos los transformadores de derivación central, sus principios de funcionamiento, especificaciones y dónde puede usarlos en detalle. Sigue leyendo.

El principio de funcionamiento de los transformadores con toma central

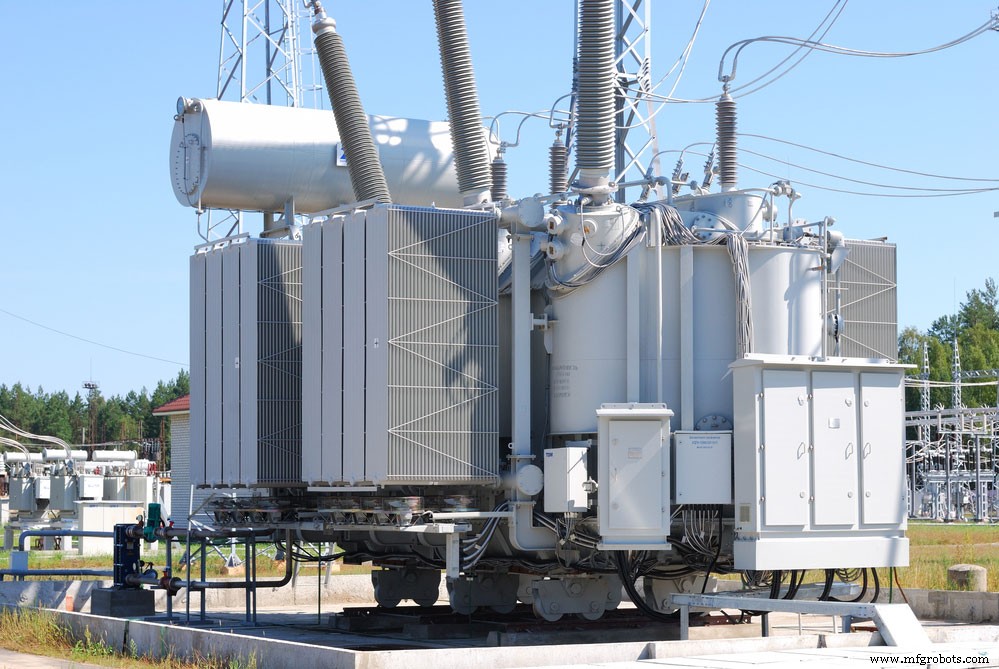

Fig. 1:un transformador en una subestación

El funcionamiento de un transformador de derivación central es muy similar al funcionamiento de un transformador estándar. Ambos transformadores transfieren el voltaje primario o la energía de las bobinas primarias al devanado secundario a través del acoplamiento inductivo.

La corriente alterna en el primario del transformador induce un flujo magnético variable en el núcleo del transformador.

El flujo inducido corta los devanados secundarios induciendo un voltaje variable en el devanado secundario. El núcleo es de un material con excelente permeabilidad magnética, como el hierro.

Sin embargo, la bobina secundaria se deriva en su punto medio exacto para transformadores con derivación central. La toma central permite tres circuitos desde la salida para diferentes necesidades de energía.

Tendrás un circuito entre los dos extremos de la bobina secundaria y el neutro. Además, habrá otro circuito entre los dos extremos de la bobina secundaria.

Si realiza una derivación central a tierra, la mitad de la salida será positiva con respecto a la tierra. La otra mitad será negativa y desfasada 180° con la tensión de la primera parte del secundario.

Por lo tanto, debe conectar a tierra la derivación central para asegurarse de conectar a tierra las corrientes asimétricas que resultan de las cargas que se enfrentan al desequilibrio.

Especificaciones del transformador de derivación central 12-0-12

A continuación se enumeran las especificaciones de un transformador reductor de derivación central.

• Montaje:Tipo de montaje vertical
• Voltaje de entrada:220 voltios CA
• Frecuencia de voltaje de entrada:50 Hertz
• Voltaje de salida:0 V, 12 V, 24 V
• Corriente de salida:1 amperio
• Bobinado:Cobre

Uso de un transformador de derivación central

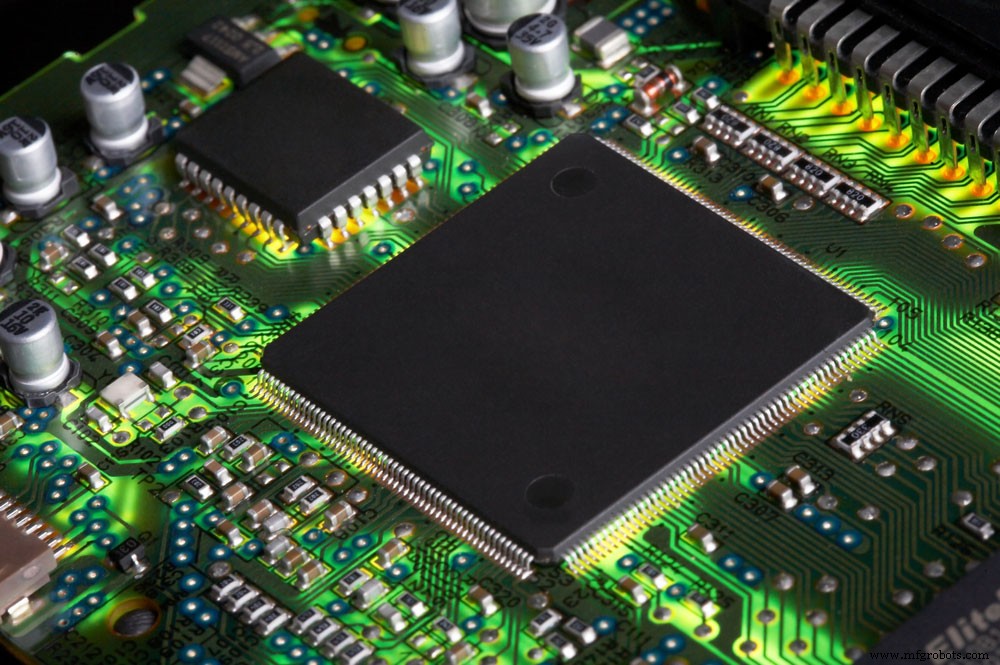

Fig. 2:Primer plano de la placa de circuito electrónico

El principio de funcionamiento es como cualquier otro transformador. Sin embargo, hay un cable adicional en el secundario del transformador.

Nuevamente, el cable con derivación central es un cable disponible en el medio de la bobina secundaria del transformador. Por lo tanto, la suma de los voltajes en el medio del secundario del transformador es siempre cero.

No hay conexión entre las bobinas primarias y las bobinas secundarias. Sin embargo, cuando introduce un voltaje en el primario del transformador, induce un voltaje en el secundario.

Y asumiendo que el transformador es un transformador de aislamiento 1:1, un voltaje similar está disponible en el secundario.

Para nuestro transformador reductor de 220 V, obtendremos una salida de CA de 24 V entre los cables vivos T1 y T2. Sin embargo, obtendremos una salida de CA de 12 V a cada lado de la toma central cuando el neutro sea la referencia.

Para nuestro transformador a continuación, tomaremos el voltaje de la mitad superior del devanado secundario como Va. Además, tomaremos el voltaje a través del segundo circuito secundario como Vb, como se muestra en el diagrama esquemático a continuación.

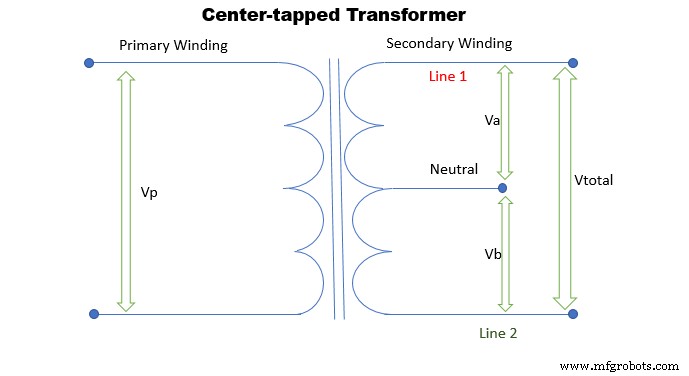

Fig. 3:Diagrama esquemático de un transformador con derivación central

Podemos usar la fórmula de relación de vueltas para encontrar el voltaje en el devanado secundario:

Va =(Na/Np) ✕ Vp

Vb =(Nb/Np) ✕ Vp

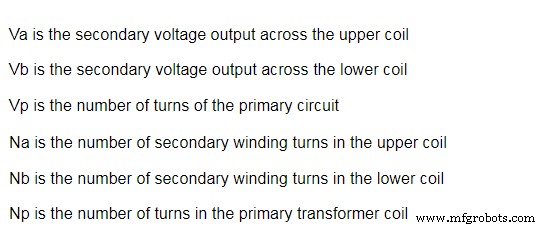

donde,

Diferencia entre un transformador normal y uno de derivación central

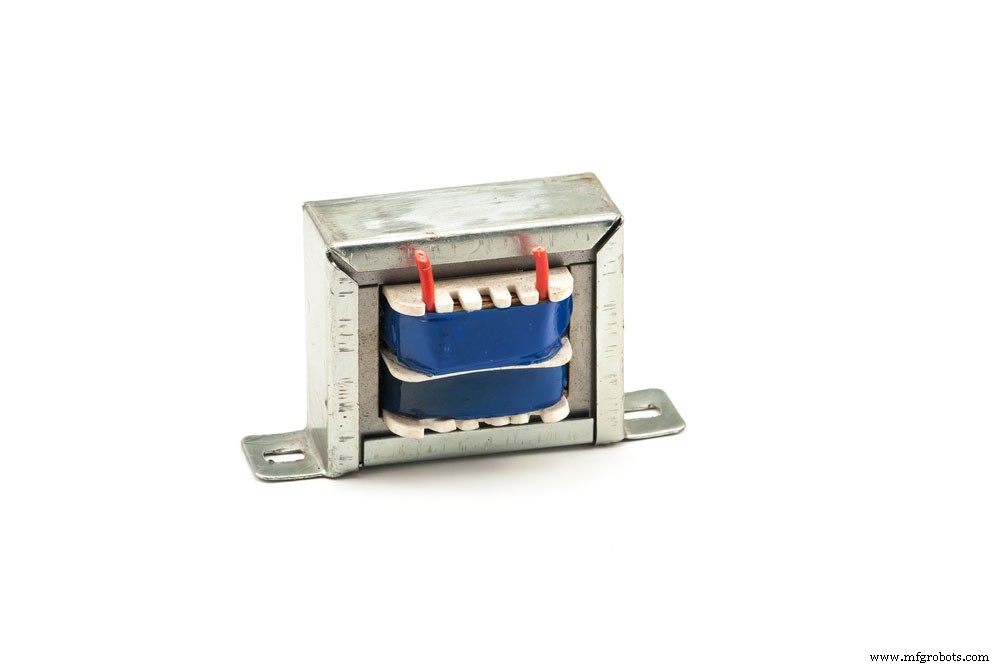

Figura 4:Un transformador

La principal diferencia es que un transformador normal genera un solo voltaje. Sin embargo, un transformador de derivación central le proporciona tres voltajes dependiendo de dónde extraiga el voltaje.

Aplicaciones de transformadores de derivación central

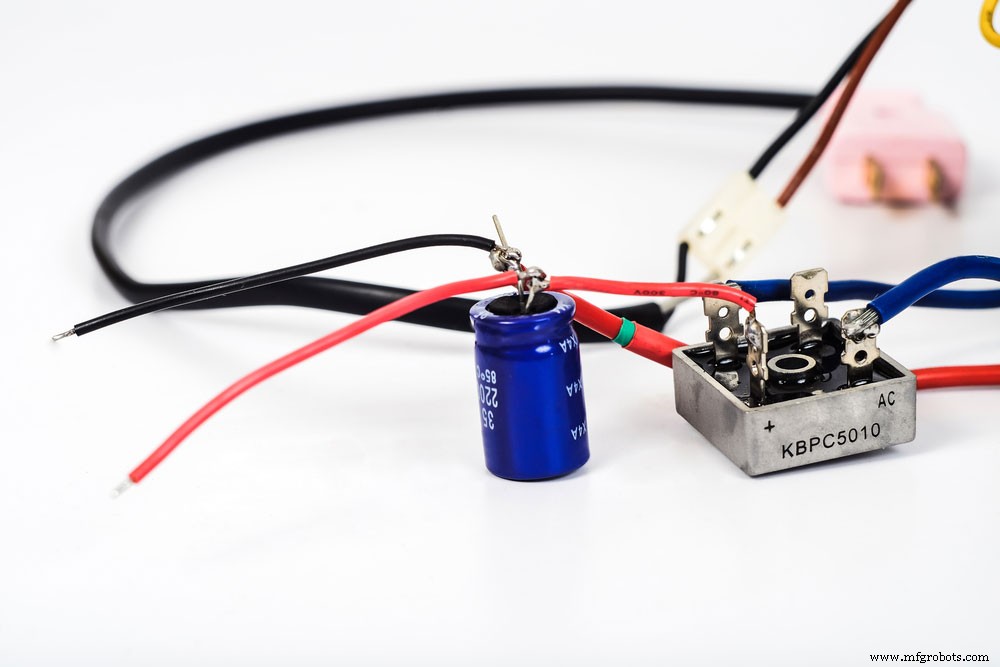

Fig. 5:Puente rectificador de silicio con condensador

• Circuitos rectificadores de CC
• Utilizados como transformadores reductores puramente CA-CA
• Circuitos rectificadores de onda completa

Conclusión

Los transformadores con toma central son cruciales en los circuitos rectificadores y de CA.

Le permiten dividir los voltajes secundarios a la mitad para no dañar sus dispositivos de bajo voltaje. Además, puede aprovechar el voltaje secundario para los dispositivos que consumen más energía.
