Símbolos de varistor:una guía completa sobre su funcionamiento y aplicaciones

Imagínese esto:está trabajando en su proyecto eléctrico sin problemas. Luego, comienza a tener problemas con las sobretensiones. En primer lugar, entrarás en pánico. Y es que esta situación afecta mucho al circuito. Pero la buena noticia es que el varistor es el componente eléctrico perfecto para el trabajo. ¿No estás familiarizado con el término? Un varistor se refiere a una parte electrónica que viene con una resistencia eléctrica que difiere del voltaje aplicado. Además, hay algo que llamamos los símbolos de varistor. El término se refiere a una representación de circuito del varistor. Por lo tanto, comprende una línea diagonal con un poco de sección adicional que pasa por un rectángulo. Hablaremos más sobre esto más adelante en el artículo. En resumen, lo guiaremos a través de todo lo que necesita como principiante.

Comencemos.

¿Qué es un varistor?

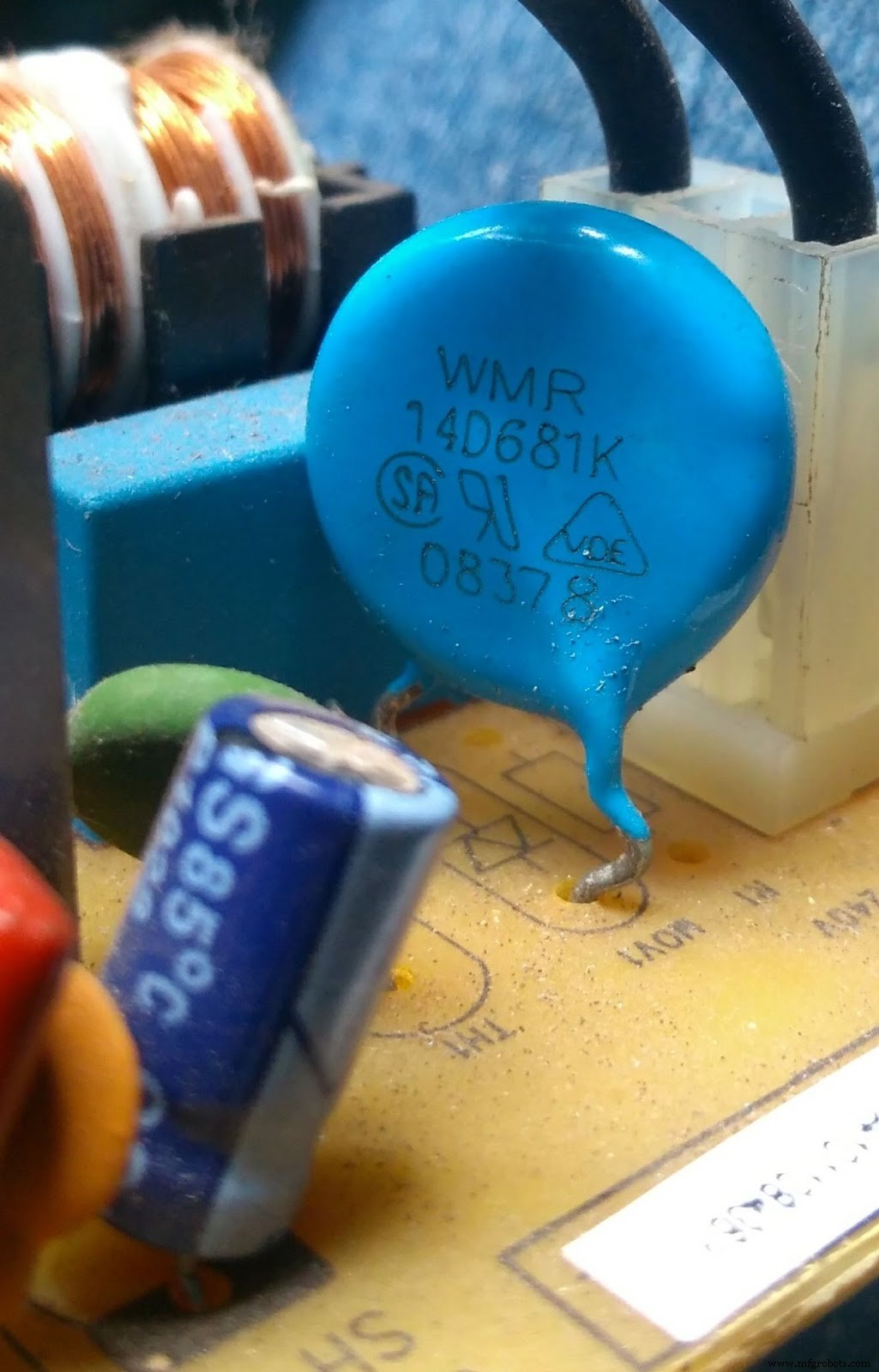

varistor

Un varistor es un término en el mundo eléctrico que combina dos palabras:variable y resistencia. También puede llamar al dispositivo semiconductor de dos terminales VDR (resistencia dependiente del voltaje).

El nombre VDR se debe a que el dispositivo ayuda a proteger los dispositivos electrónicos de los transitorios de sobretensión. En otras palabras, su resistencia tiende a cambiar espontáneamente según el cambio de voltaje en el dispositivo.

Entonces, cuando aumenta el voltaje del varistor, la resistencia disminuye. Y hay una caída drástica en la resistencia cuando hay un aumento excesivo en el voltaje.

Dado que el varistor ayuda a proteger los circuitos de cualquier aumento o fluctuación de voltaje, es vital colocarlo en una derivación con el dispositivo protegido. El varistor es similar al diodo debido a su característica de corriente-voltaje no lineal y no óhmica. Pero se diferencia del diodo en que tiene características idénticas para sus direcciones (lados izquierdo y derecho) de la tensión transversal.

Inicialmente, los ingenieros construyeron varistores tradicionalmente combinando dos rectificadores como los rectificadores de óxido de germanio o de óxido de cobre. E hicieron la combinación en la configuración antiparalela. Pero en estos días, los ingenieros usan materiales cerámicos de óxido de metal combinados.

Estos materiales son adecuados para mostrar un comportamiento direccional a escala microscópica. Por lo tanto, puede llamar al dispositivo MOV (varistor de óxido de metal). Además, ejemplos de varistores son el reóstato y el potenciómetro.

Símbolos de varistor

Icono de varistor

Como mencionamos anteriormente, el símbolo del varistor es una representación de circuito con una pequeña sección añadida en un extremo de una línea diagonal que cruza un rectángulo, que es el cuerpo de la resistencia. Además, la imagen muestra que la naturaleza del varistor no es lineal.

Sin duda, puede encontrar otros símbolos que representan el varistor en diferentes ocasiones. Pero este es ampliamente utilizado y sostenido bajo estándares comunes.

¿Cuáles son las características de un varistor?

Cuando tiene una resistencia dependiente del voltaje, debe esperar una resistencia no lineal variable. Y esto generalmente depende del voltaje que apliques. Dicho esto, cuando hay condiciones normales de carga, la impedancia tiende a ser alta.

Sin embargo, la impedancia disminuye a un valor bajo, si se excede el umbral de voltaje. Además, cuando somete un circuito a un transitorio de alto voltaje, el varistor entrará en acción al conducir y acampar el voltaje transitorio. Y el objetivo es garantizar que el voltaje transitorio alcance un nivel seguro.

Además, el varistor protege el circuito de manera eficaz al absorber y conducir parcialmente la energía de la sobretensión entrante.

El varistor de óxido de metal parece ser el tipo más común de varistor. Si está familiarizado con la unión de diodos, notará que los límites de grano del varistor ofrecen características de semiconductores de unión P-N. Y puede construir el dispositivo con una matriz combinada de granos de óxido de zinc.

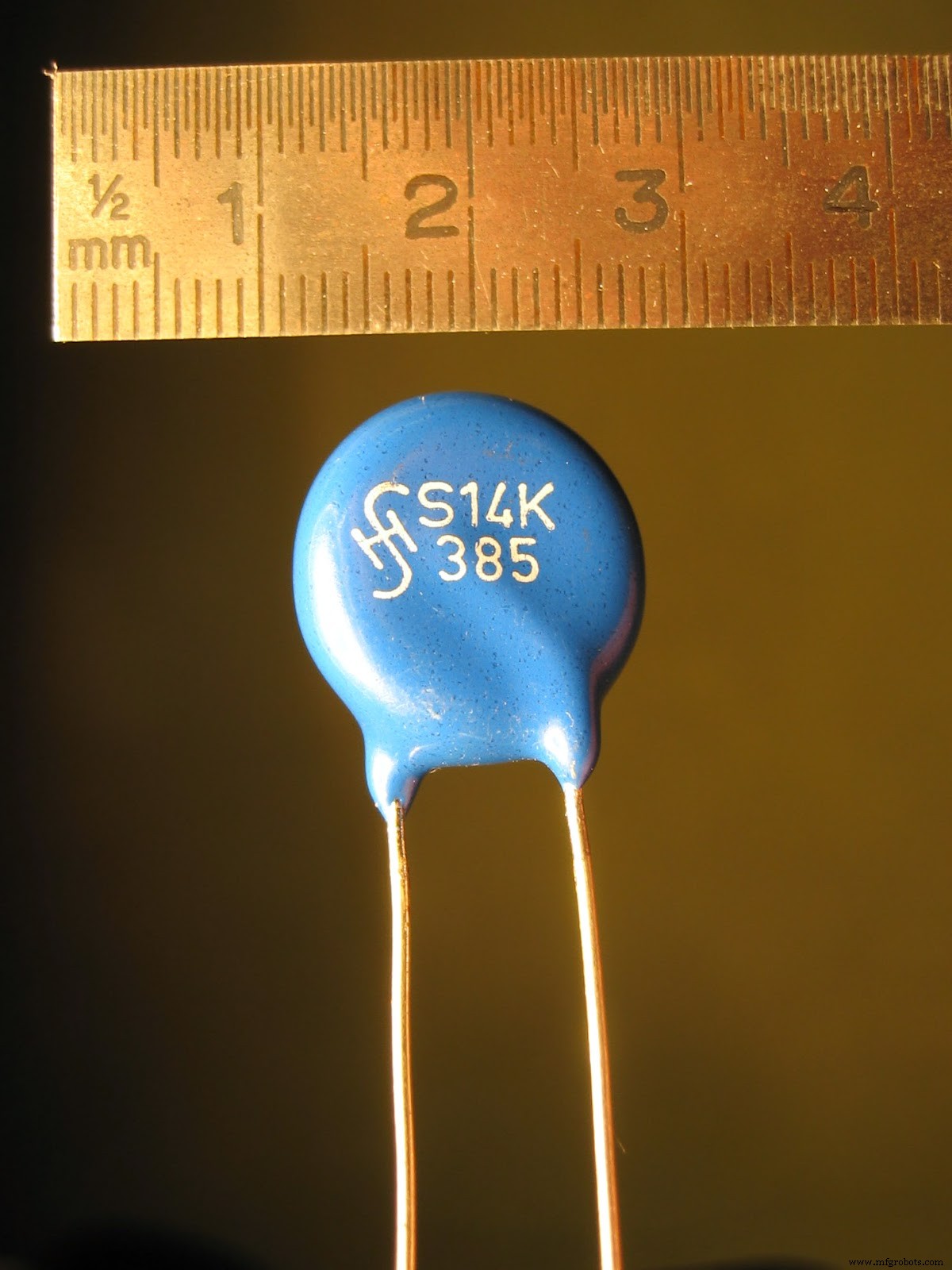

Varistor de óxido de metal

Además, puede comparar la extensa red de diodos en paralelo y en serie con la matriz de granos orientados erráticamente. Además, cuando expone los MOV a sobretensiones repetidas, tiende a degradarse. Es decir, el voltaje de sujeción de los MOV disminuye un poco después de cada onda. Y el nivel de disminución depende de la relación entre la clasificación en julios del MOV y el pulso.

Además, puede experimentar un posible modo de falla si el voltaje de sujeción sigue disminuyendo. Y esto podría causar un riesgo de incendio. Entonces, la mejor manera de evitar esta situación es conectando el MOV en serie con un fusible térmico. De esa forma, el dispositivo puede desconectarse si se produce un sobrecalentamiento.

Pero para minimizar la degradación por completo, es crucial limitar la exposición a las sobretensiones mediante el uso de un alto voltaje de sujeción que coincida con lo que permitirá el circuito protegido.

¿Cómo funcionan los varistores?

El principio de funcionamiento de un varistor es sencillo. Pero es crucial comprender el concepto detrás de las sobretensiones y cómo existen en un sistema. En primer lugar, es vital tener en cuenta que la mayoría de los picos están cambiando.

Con eso en mente, puede decir que podría ocurrir una sobretensión de alto voltaje cuando apaga un circuito inductivo. Y la onda existe debido a la liberación instantánea de energía que almacenó la inductancia. Hay una regla que dice:"cuando apagas la sobretensión, se duplica el voltaje". Además, cuando enciende la sobretensión, se produce una corriente doble.

Entonces, un varistor ofrece altos voltajes, una ruta de baja resistencia y bajos voltajes, una ruta de alta resistencia. Dicho esto, también puede ver la variación de la resistencia con el voltaje a partir de la curva de resistencia estática del varistor. La curva también muestra una naturaleza no lineal que no sigue la ley de Ohm.

En otras palabras, cuando aplica un pequeño voltaje a través del electrodo, solo fluye una corriente de un minuto. Por el contrario, cuando usa un voltaje alto, notará una falla. Y esto sucede debido a la fuga inversa a través de las uniones de diodos.

La ruptura generalmente ocurre debido a la tunelización de electrones y la emisión termoiónica que inicia un flujo de corriente sustancial. Como resultado, notará una característica de corriente-voltaje no lineal.

Dicho esto, puede mostrar la conexión entre el voltaje y la corriente de la siguiente manera:

yo =k ^. V ^a

donde:

• I – actual
• V:voltaje
• a – grado de no linealidad

Tipos de varistores

Los principales tipos de varistores disponibles incluyen:

1. Varistor de óxido metálico:este tipo se analizó anteriormente como una variante de supresor de transitorios no lineal que comprende óxido de zinc en una matriz de otros óxidos metálicos como manganeso, cobalto y bismuto entre dos placas metálicas.

2. Varistor de carburo de silicio:una variante que dominaba los mercados antes de que aparecieran los MOV. Comprende carburo de silicio. Además, fueron útiles en aplicaciones de alto voltaje.

Pero tiene un inconveniente importante que está generando una corriente de reserva considerable. Por lo tanto, deberá usar una brecha en serie para reducir el consumo de energía en espera.

Aplicaciones de varistores

De todo lo que ha leído aquí, es fácil darse cuenta de que los varistores son dispositivos sensibles al cambio de voltaje. Y tienen algunos inconvenientes. Por ejemplo, los varistores no ofrecen protección contra caídas de voltaje, picos de corriente durante el arranque de un dispositivo o corriente durante un cortocircuito.

Pero las ventajas superan los inconvenientes. Por ejemplo, también son dispositivos de sobretensión rápidos. Además, puede usar los dispositivos bipolares para suministros de CC y CA. Por lo tanto, no sorprende que los fabricantes los utilicen para suprimir la iluminación de los equipos industriales y los transitorios de la red eléctrica de los electrodomésticos.

Los varistores son útiles en las siguientes aplicaciones:

• Protección de microprocesador
• Protección de CA de alta energía industrial
• Protección de equipos electrónicos

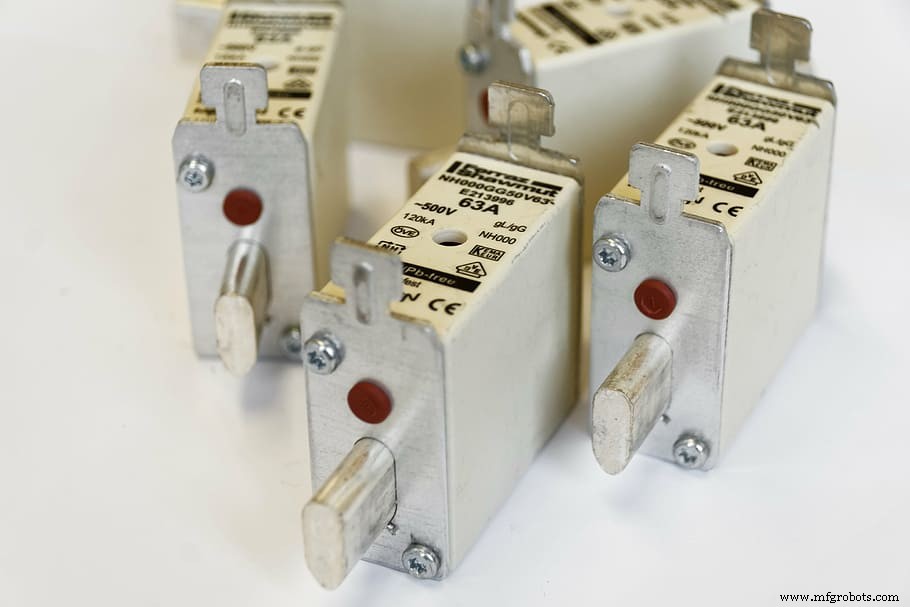

Fusible de protección de respaldo electrónico

• Protección de la electrónica del automóvil

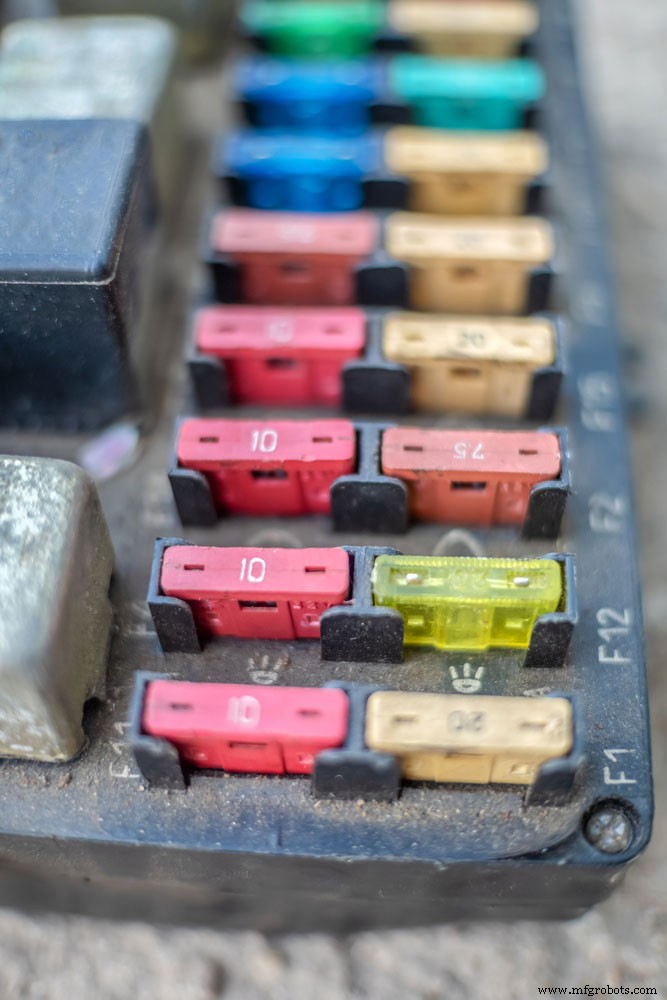

Dispositivo de protección de circuitos para automóviles

• Protección de nivel de tablero de bajo voltaje
• Protección de la fuente de alimentación

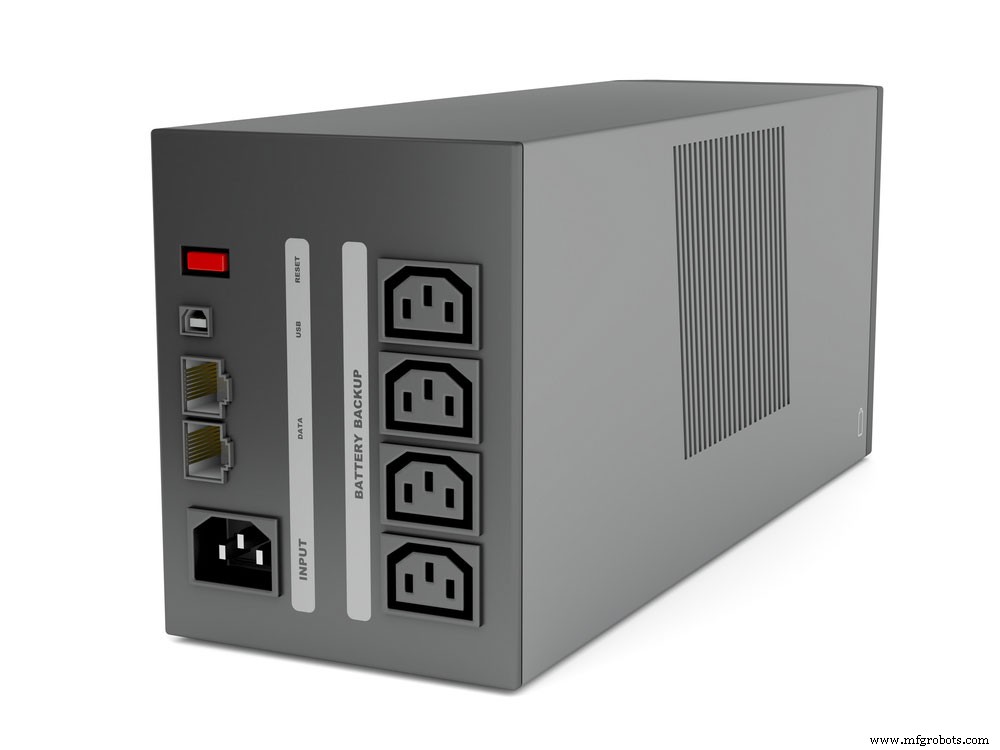

Protección de energía UPS

• Supresor de picos de tensión transitoria

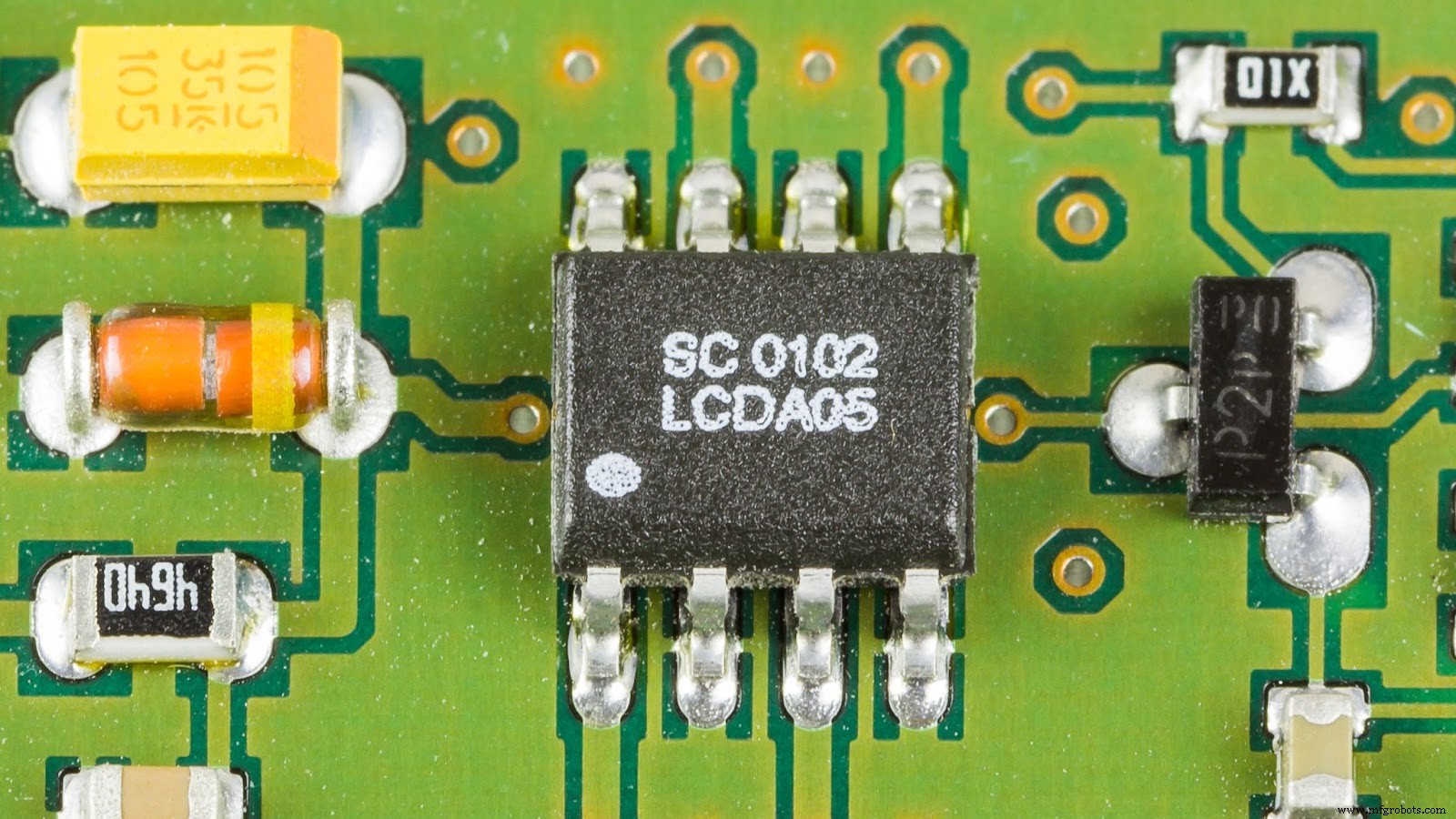

Diodo supresor de picos de voltaje transitorio

• Protección de teléfono y otras líneas de comunicación
• Regletas de protección contra sobretensiones

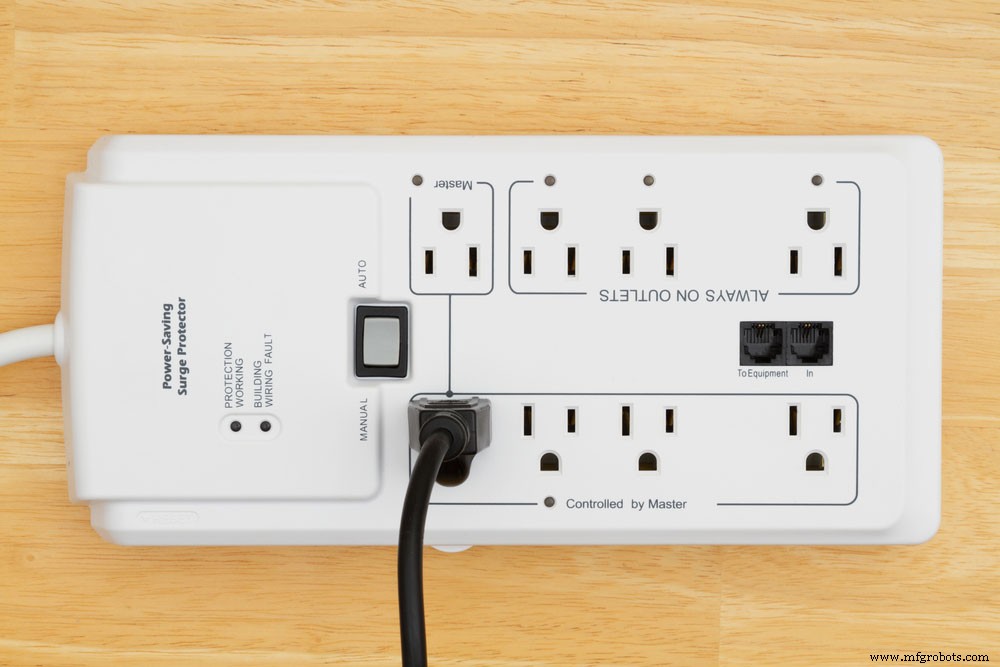

Protector de sobrevoltaje de fuente de alimentación

• Protectores contra sobretensiones del sistema de televisión por cable
• Supresión de transitorios en equipos de radiocomunicaciones

Hombre con comunicación por radio

Pruebas de varistores

Puede probar rápidamente un varistor con un multímetro. El proceso comienza cuando enciende el multímetro y se asegura de configurarlo correctamente. Es decir, el dispositivo debe leer tiempos de resistencia de 1000 ohmios. Luego, puede tocar una sonda de un metro en el cable del varistor libre mientras la segunda sonda permanece conectada.

Una vez que termine ese paso, tome nota de la resistencia en el medidor. Si la resistencia es relativamente baja, significa que el varistor es terrible. Pero, si la resistencia es casi infinita, significa que el varistor está en buenas condiciones.

En este punto, puede quitar el cable y arreglar un nuevo varistor de la misma clasificación si el anterior es malo. Sin embargo, si el varistor está bien, vuelva a soldar el cable que desconectó.

Además, es vital tener en cuenta que los varistores se encuentran en diferentes categorías según el rango de voltaje que pueden soportar sin sufrir daños. Otros factores que debe tener en cuenta en un varistor incluyen:

• Tensión de funcionamiento
• Corriente máxima
• Calificación energética (julios)
• Tensión de ruptura

Palabras finales

La mayoría de las veces, es imposible evitar eventos que vienen con una gran magnitud de energía, como un rayo. Pero puede salvarse de la implicación del evento con varistores, ya que ayudan a revertir las sobretensiones de línea. Y es una buena razón por la que muchos electrodomésticos, desde domésticos hasta industriales, utilizan varistores.

Si planea embarcarse en este proyecto, es fundamental que se familiarice con el símbolo del varistor, que muestra la naturaleza no lineal del dispositivo semiconductor.

¿Qué opinas de los varistores? ¿Has intentado infundirlos en tus proyectos electrónicos? ¿O necesitas más claridad sobre el tema? Estaremos más que felices de ayudar. No dude en ponerse en contacto con nosotros.
