Tiristor frente a transistor:puntos clave para distinguir los dos

Tiristor vs. transistor es un dispositivo semiconductor que puede encontrar en varias operaciones de conmutación. Además, ambos tienen ventajas inigualables.

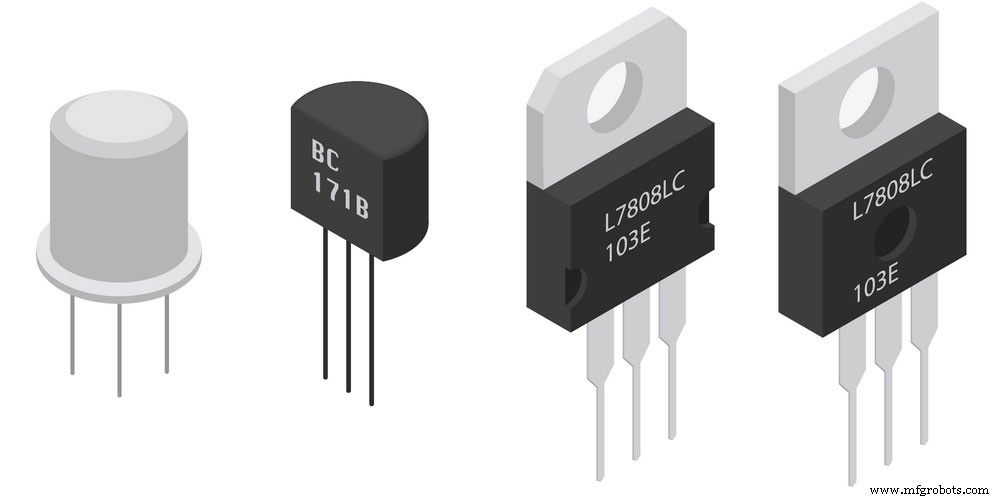

Un semiconductor ON

Sin embargo, aunque difieren en varias características, todos son adecuados para aplicaciones específicas de control de potencia.

En este artículo, discutiremos las diferencias significativas entre un tiristor y un transistor.

¿Qué es un tiristor?

Un tiristor o un rectificador controlado por silicio (SCR) es un dispositivo de tres terminales. Son terminales de compuerta (terminal de control), cátodo (terminal negativo) y ánodo (terminal positivo).

Símbolo de tiristor

Fuente: https://en.wikipedia.org/wiki/File:Thyristor_circuit_symbol.svg

Además, tiene cuatro capas semiconductoras y funciona como rectificador. También puede ser un interruptor en circuitos eléctricos y fuentes de alimentación en circuitos digitales. También lo vemos como un par de transistores estrechamente acoplados.

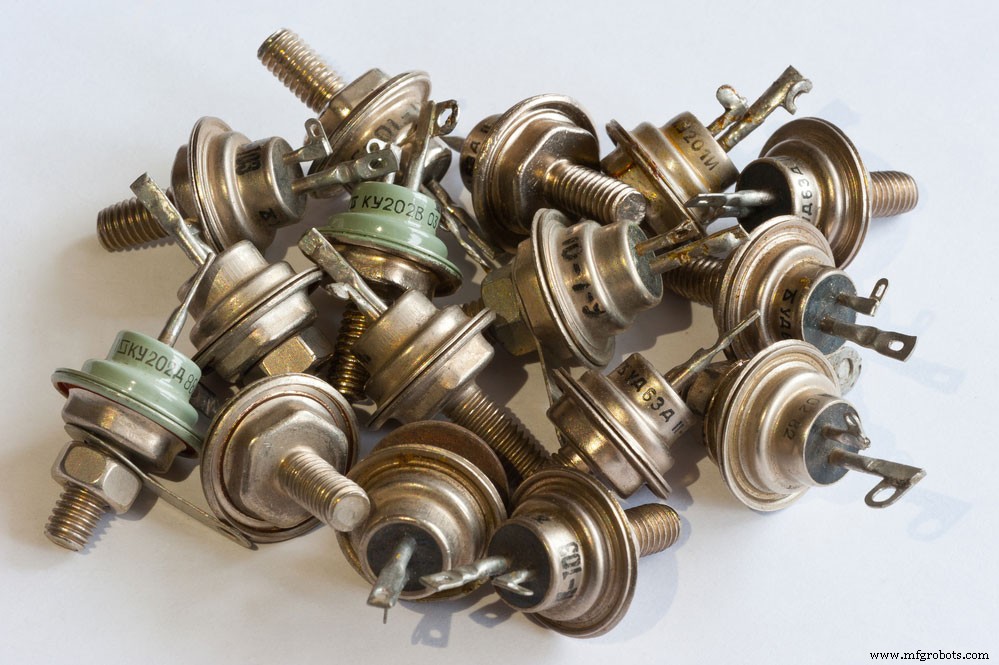

(tiristores).

Tiristor frente a transistor:¿qué es un transistor?

Un transistor es un dispositivo semiconductor que conmuta o amplifica señales en circuitos eléctricos. Tiene tres terminales (base, colector y emisor) y tres capas de semiconductores que comprenden el tipo P y el tipo N. Debido a los tipos de capas, tenemos una variedad de transistores, por ejemplo, transistores NPN y transistores PNP (transistores de unión bipolar).

(transistores)

Diferencias clave entre tiristores y transistores

• Valor nominal de alta tensión y corriente

Un tiristor tiene un diseño distinto que permite su funcionamiento en valores nominales de corriente y voltaje altos que los transistores.

• Capacidad de manejo de potencia

Los tiristores pueden soportar potencias muy altas ya que transportan corriente a altos voltajes. Por eso, es preferible usar tiristores en aplicaciones de alta potencia.

Por el contrario, los transistores funcionan en baja tensión y corriente. Por lo tanto, no pueden manejar alta potencia y son adecuados para aplicaciones de baja potencia.

• Capas de material semiconductor

Un transistor tiene tres capas semiconductoras con materiales tipo N y tipo P.

Un tiristor tiene cuatro capas en las que el material semiconductor tipo N y tipo P tiene una conexión alterna (PNPN).

Unión alterna P-N

Composición

Tanto el transistor como el tiristor tienen diseños únicos con componentes específicos. Puede obtener un transistor uniendo tres capas de semiconductores. Entonces, el tiristor tiene cuatro capas semiconductoras de materiales tipo N y tipo P, dispuestas de forma alterna.

Número de cruces

Los transistores tienen dos uniones, mientras que los tiristores tienen tres enlaces.

Tiristor frente a transistor– El costo total del sistema

Generalmente, los transistores en circuitos electrónicos reducen el costo del sistema mientras que los tiristores aumentan el costo del sistema, por lo tanto, son caros.

Modo de funcionamiento

Un tiristor implica un pulso de puerta momentáneo para enclavar un dispositivo en un estado de conducción.

Para el modo de operación de un transistor, aplicará un pulso en la terminal base para comenzar la conducción. Posteriormente, tendrá un suministro de señal de base constante para mantener la conducción.

Uso del amplificador

Puede usar transistores como amplificadores o interruptores, pero un tiristor solo funciona como interruptores y no como amplificadores.

Tiristor frente a transistor– Pérdidas de energía internas

Tanto los tiristores como los transistores experimentan pérdidas de energía internas. Sin embargo, un tiristor experimenta pérdidas relativamente menores que los transistores, lo que los hace más eficientes.

Tamaño del circuito

Los circuitos hechos de los dos dispositivos difieren en tamaño y los tiristores son más voluminosos en comparación con los transistores más pequeños. Por lo tanto, un diseño de circuito de transistor generalmente será más pequeño y más compacto que el diseño de tiristor.

Coste del circuito

Un circuito hecho de tiristores es costoso en comparación con uno hecho de transistores, y es porque un tiristor es comparativamente voluminoso.

El requisito del circuito de conmutación

Un tiristor necesita un circuito de conmutación para ayudar a apagarlo cuando se le ordena, mientras que un transistor no lo requiere.

Tiristor frente a transistor– Tiempo de encendido y apagado

Los transistores tienen una alta velocidad de conmutación, lo que significa que puede encenderlos y apagarlos rápidamente cuando lo requiera. Por lo tanto, puede usarlos en aplicaciones de alta frecuencia.

Por el contrario, los tiristores tienen velocidades de conmutación bajas y solo pueden aplicarse en aplicaciones de baja frecuencia.

Adecuación

A menudo aplicará transistores en aplicaciones de alta frecuencia y baja potencia, mientras que los tiristores son mejores en aplicaciones de baja frecuencia y alta potencia.

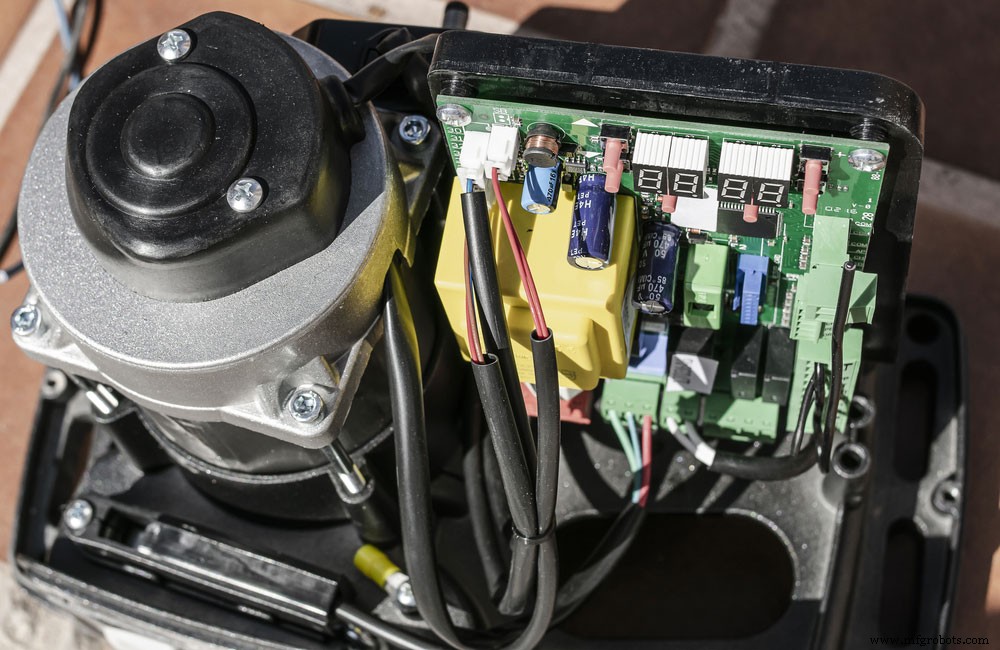

(un motor eléctrico con aplicación de alta potencia)

Mantenimiento actual hacia adelante

Para un circuito de transistor, necesitará una entrada continua para mantener una corriente directa.

Por el contrario, utiliza un pulso en los tiristores para mantener el flujo de corriente directa a menos que caiga por debajo del valor de umbral. Además, no necesitará una corriente de entrada.

Tiristor frente a transistor– Procedimiento de activación

Debe proporcionar constantemente un pulso de corriente regular a un transistor para garantizar una conducción efectiva.

Un tiristor solo necesitará un pulso de activación al principio para iniciar y mantener la conducción.

Volumen

Un circuito de tiristores es más voluminoso que un circuito de transistores.

Potencia nominal

Los transistores tienen una potencia nominal baja (vatios), mientras que los tiristores pueden funcionar con una potencia alta que sube hasta KW (kilovatios).

Tiristor frente a transistor:capacidad de sobretensión

Un circuito de transistor puede soportar una baja tasa de cambio de corriente y, por lo tanto, no tiene una característica de capacidad de sobrecorriente.

Sin embargo, un tiristor puede soportar una alta tasa de cambio de corriente. Debido a eso, exhibe una característica de capacidad de sobrecorriente.

Conclusión

De nuestra discusión anterior, ahora podemos distinguir fácilmente entre un transistor y un tiristor. Por ejemplo, un transistor es un dispositivo de tres capas. Pero, un tiristor es un dispositivo de cuatro capas, una diferencia significativa entre los dos.

Y así, cada uno de ellos tiene un conjunto de beneficios dependiendo de tus necesidades. Pero, hasta ahora, podemos ver que los tiristores tienen ventaja en eficiencia y confiabilidad sobre los transistores.

En definitiva, estaremos pendientes de tus consultas o aclaraciones en cualquier momento. Simplemente comuníquese con nosotros y obtenga sus respuestas.
