Transistor SL100:una guía completa

Los transistores pueden ser componentes electrónicos complicados. Tanto es así que la gente a menudo confunde y combina transistores con resistencias. Sin embargo, los transistores son mucho más variados en tipo y uso. Esta guía explorará uno en particular:el transistor SL100. Cubriremos cómo se diferencia de otros transistores, su estructura y cuándo usarlo mejor.

¿Qué es un transistor SL100?

El SL100 es un transistor NPN (negativo-positivo-negativo) económico de unión bipolar multipropósito. Es un transistor de potencia baja a media. Por lo tanto, es adecuado para proyectos de placas de circuitos para principiantes.

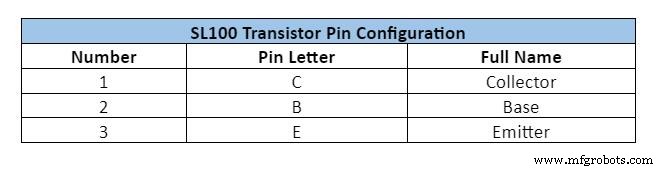

Configuración de pines del transistor SL100

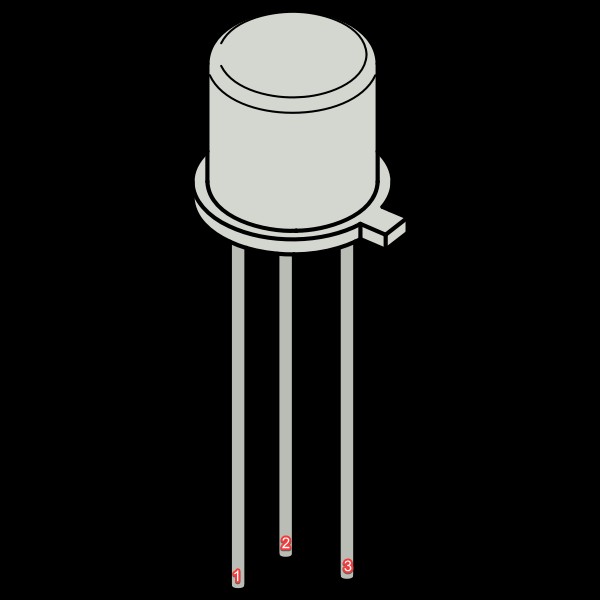

Título:Configuración de pines del transistor
Fuente original: https://commons.wikimedia.org/wiki/File:TO-18,_3_leads,_plain_can_(unshaded).svg

Como ocurre con la mayoría de los transistores NPN, el transistor SL100 consta de tres terminales (pines AKA). Son los siguientes:

Emisor: Una terminal con los niveles más altos de dopaje en el transistor. Atrae cargas del colector a través de la base y las libera.

Base: La terminal media. Funciona como disparador de corrientes considerables de colector a emisor. Cuando la base recibe suficiente voltaje, fluye una gran corriente desde el emisor al colector.

Además, normalmente funciona con una corriente de 0,7 V y superior. Podemos manipular fácilmente el voltaje en la base para cambiar el flujo de corriente a través del transistor. La base suele ser más delgada que el emisor o el colector. Por lo tanto, ofrece la menor resistencia, lo que facilita el flujo de corriente desde el emisor al colector.

Coleccionista Recoge portadores de carga y los empuja hacia el emisor en una configuración NPN. Inversamente, la corriente saldrá del colector en configuraciones PNP.

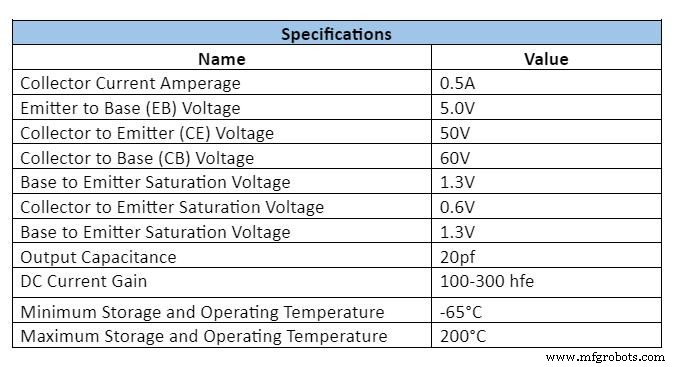

Características y especificaciones

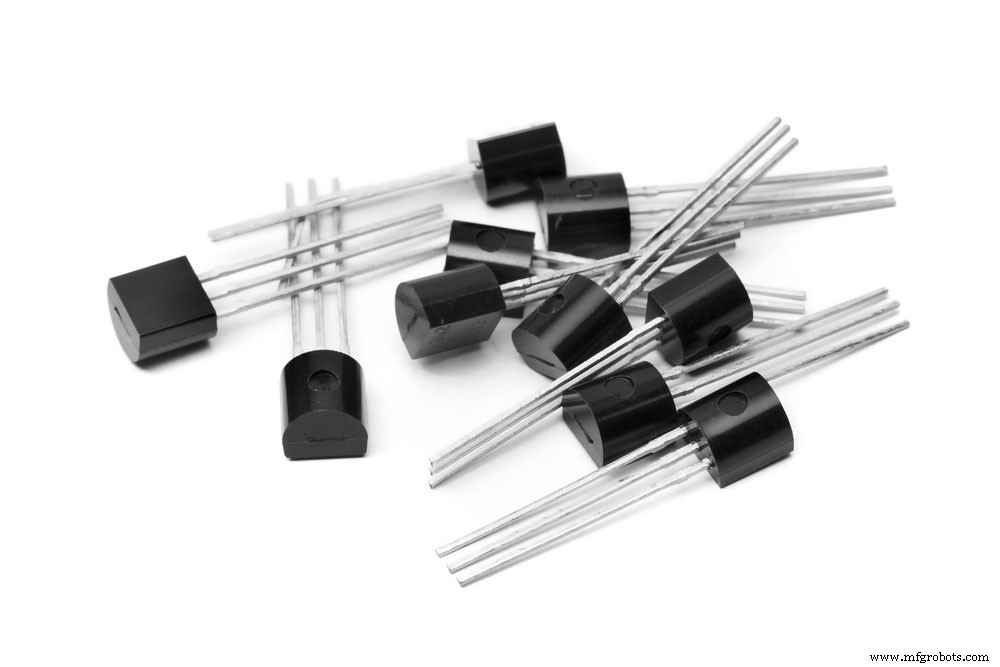

Colección de transistores TO92 sobre fondo blanco

El SL100 tiene algunas especificaciones y características únicas que debe comprender. Debido a su paquete TO-39, los transistores SL100 son bastante resistentes y resistentes. Pueden funcionar a temperaturas extremadamente bajas y altas.

Además, tienen requisitos de manejo fáciles y son relativamente fáciles de manejar y usar. Sin embargo, las especificaciones más importantes del SL100 son:

Transistor equivalente a SL100

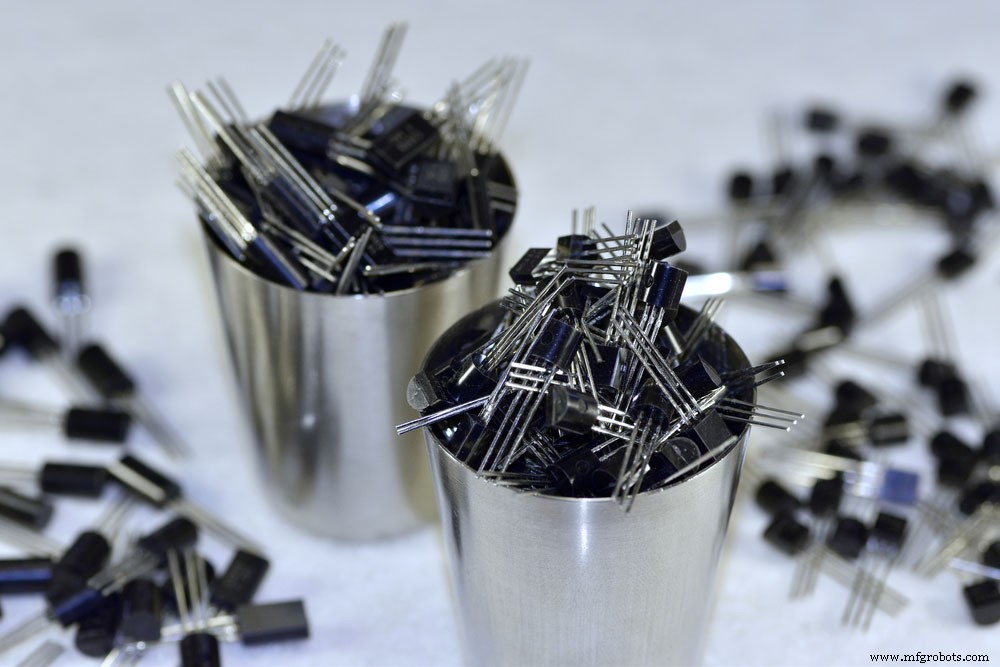

Colección de transistores de baja potencia en copas metálicas

Es posible que el SL100 no esté disponible en su región. Sin embargo, hay otros transistores con especificaciones y capacidades similares. Son los siguientes:

• 2N6371H
• PN100
• PN200
• MZT3055
• P2N2369
• P2N2369A
• P2N2907A
• 2CF2325
• BD675BPL
• BF422BPL
• BC548B
• 2N3904
• 2N23867
• 2N3055HV
• A1941
• BD237S
• BU908F
• BC301

Dónde usar el transistor SL100

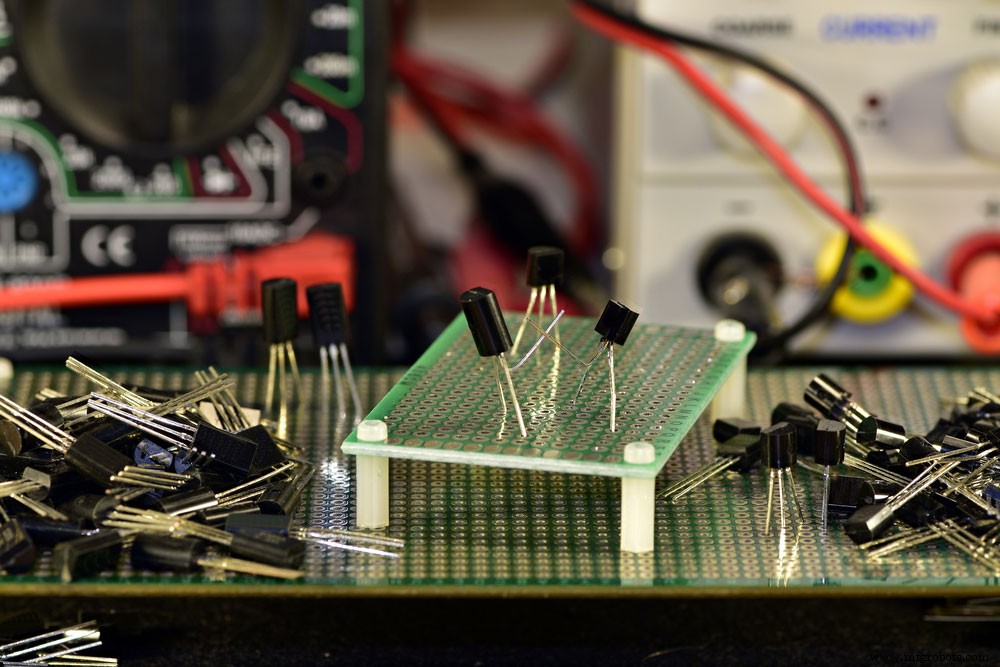

Una colección de transistores de baja potencia en placa de circuito

Debido a que el SL100 es un transistor de uso general, es adecuado para una amplia variedad de aplicaciones. Por ejemplo, puede usar un SL100 para crear proyectos simples, como un probador de continuidad que emite señales auditivas y visuales. Además, podemos usarlo para desarrollar circuitos amplificadores de baja potencia. Alternativamente, hemos visto el SL100 en proyectos más avanzados, como el nivel de humedad y los dispositivos de detección. Otras aplicaciones electrónicas generales incluyen:

• Cargadores solares
• Circuitos de procesamiento de señales
• Circuitos de conmutación
• Circuitos de beeper
• Fabricación de puertas lógicas
• Circuitos de alumbrado público
• Circuitos amplificadores (reproducción de sonido y amplificación de señal)
• Luces de emergencia automáticas
• Procesamiento de transmisión de radio
• Circuitos de alarma de sensor de gas
• Estabilizadores automáticos de voltaje

Cómo usar los transistores SL100

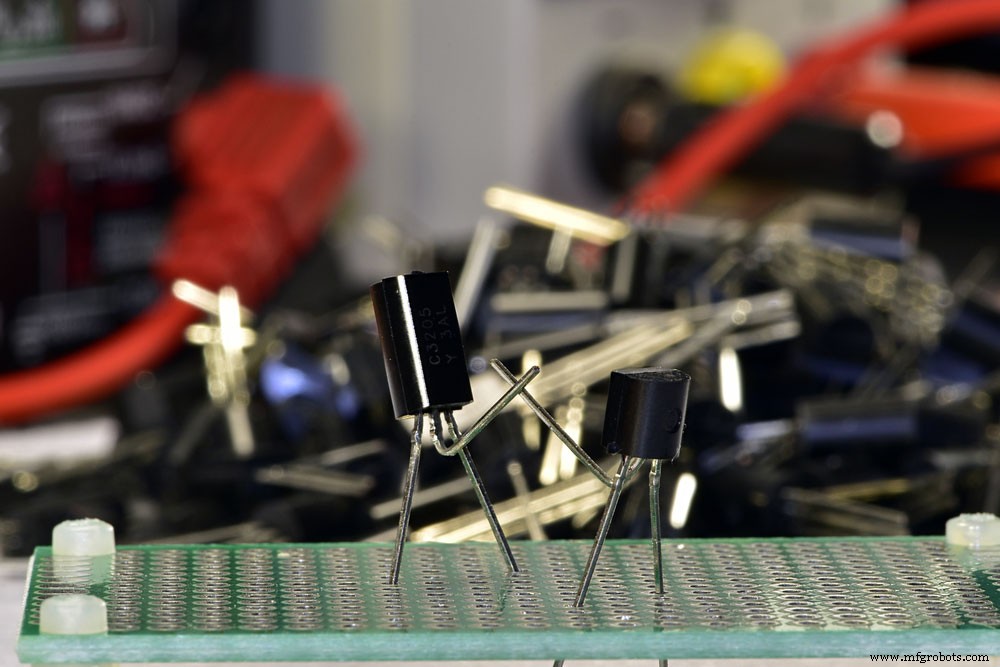

Transistores TO-92 que simulan chocar los cinco en una placa de circuito

Esta sección le mostrará un ejemplo práctico que puede usar para crear su propio proyecto basado en SL100.

El siguiente circuito requerirá:

• Batería de 9 voltios x 1
• Resistencia de 1 K ohmios x 1 (R1)
• Resistencia de 500 ohmios x 1 (R2)
• LED rojo (D1)
• Cambiar
• Transistor SL100 (Q1)

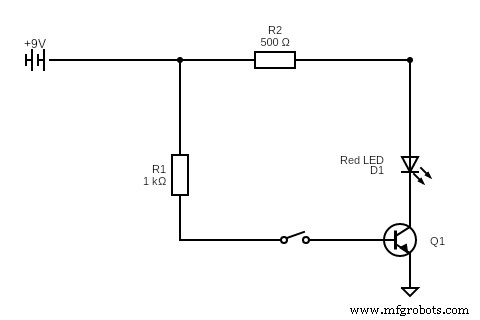

Diagrama de circuito:

Título:Diagrama de circuito simple usando un transistor SL100

El circuito anterior utiliza una batería de 9 voltios como fuente de alimentación. Sin embargo, puede reemplazarlo con cualquier fuente de alimentación o voltaje de CC. Nuevamente, es un circuito simple que enciende un LED cuando la corriente lo atraviesa con éxito.

Puede interrumpir y restaurar la corriente usando el interruptor. Así, cuando cerramos el interruptor, la corriente fluye por el colector antes de empujarlo por la base. Una vez que la corriente llega a la base, fluye hacia el emisor. El emisor libera la corriente en el LED rojo que se enciende para indicar que la ha recibido. Una vez más, no tienes que usar un LED rojo como fuente de luz.

Puede reconfigurar y personalizar algunos de los componentes de este circuito. Esencialmente, el objetivo aquí es probar la función del transistor SL100. Sin embargo, una vez que haya terminado con este proyecto, puede pasar a proyectos de indicadores de voltaje LED más avanzados.

Transistores SL100 frente a BC107

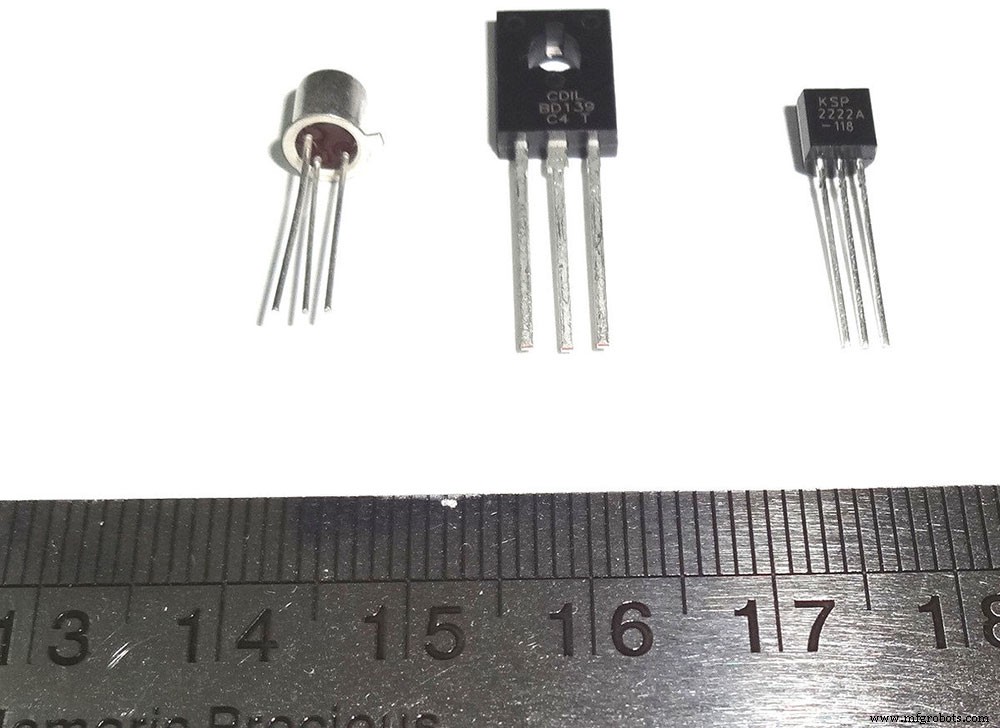

Comparación de transistores BD139, 2N2222 y BC107
Fuente:Wikimedia Commons

Cuando enumeramos nuestras alternativas para los transistores SL100, notará que no presentamos el transistor BC107. ¿Por qué?

En la mayoría de los casos, el transistor BC107 es similar en estructura y función al SL100. Por ejemplo, utiliza un paquete de lata de metal TO-18. Además, se ve casi idéntico al paquete TO-39 del SL100.

Además, es un transistor de unión bipolar NPN. Por lo general, lo implementamos para fines de conmutación y amplificación de señal. Nuevamente, al igual que el transistor SL100, el BC107 tiene tres terminales diferentes. Estas son sus similitudes con el SL100, pero ¿cuáles son las diferencias?

En primer lugar, el nombre de los transistores es un claro indicio. Con respecto al SL100, el nombre indica que es el 100 ^th versión de un transistor NPN de silicio. El BC en BC107 representa el canal enterrado.

Además, es un transistor de tipo PNP. Mientras que el SL100 es un transistor NPN.

Con 50 voltios, el SL100 tiene un voltaje de colector a emisor más alto. Comparativamente, el voltaje CE del BC107 es de 45 V.

Además, el SL100 tiene una alta disipación de potencia. Tiene 800 mw de disipación de calor en comparación con los 600 mw del BC107.

Además, el BC107 tiene nuevamente menos de 30dB, que es inferior a los 100dB del SL100. Otra área en la que estos dos transistores difieren es en la ganancia de potencia. El SL100 tiene una ganancia de potencia entre 125 y 500 h_FE .

En comparación, el BC107 tiene una ganancia de potencia de entre 100 y 300 hfe. Ambos tienen temperaturas de almacenamiento y operación idénticas (-65 °C a 200 °C).

SL100 frente a transistores BC547

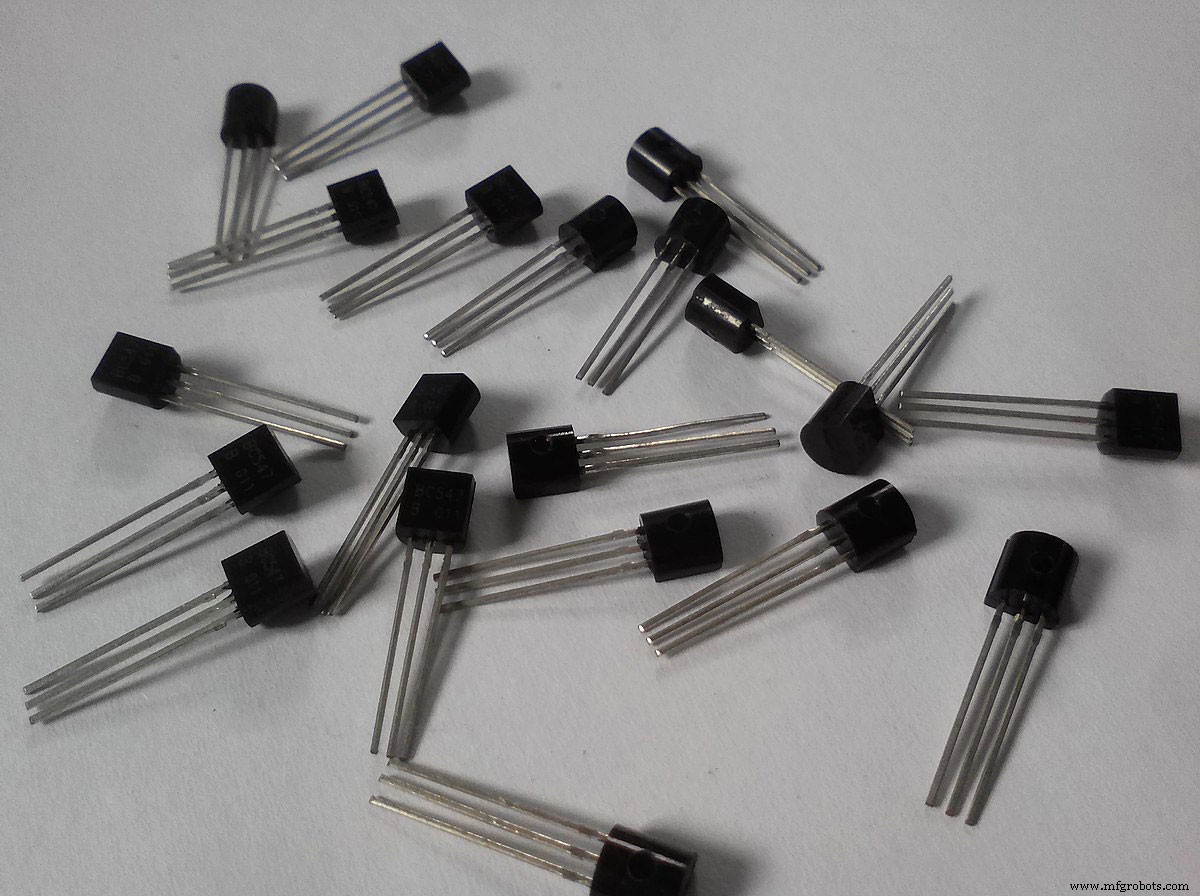

Colección de transistores tipo TO-92
Fuente:Wikimedia Commons

El BC457 es otro transistor que no incluimos en nuestra lista de alternativas. Al igual que el BC107, el BC547 es un transistor de canal enterrado. Está disponible como paquete SMD y TO-92. Tanto el BC1547 como el SL100 son transistores NPN que constan de tres uniones.

Las especificaciones clave de BC547 son las siguientes:

• Corriente máxima de colector: 100mA
• Voltaje CE máximo :45V
• El Voltaje Máximo CB :50V
• Voltaje EB máximo :6V
• Disipación máxima del colector :500 mw
• El Frecuencia de transición máxima :300 MHz
• Ganancia de corriente CC: 110 - 800 hFE
• Temperaturas mínimas de almacenamiento y funcionamiento: -65 a 150 °C
• Ganancia de ruido: 2-10dB

Una de las mayores diferencias entre los dos transistores son sus ganancias actuales. El BC547 tiene una ganancia de corriente máxima de 800 hfe en comparación con los 500 del SL100. Sin embargo, el SL100 tiene valores más altos de colector a emisor, de colector a base y de emisor a base.

No obstante, el BC547 puede tener un uso más flexible debido a su alta frecuencia de transición que el SL100. Podemos integrar el BC547 en circuitos de radiofrecuencia. Similar al SL100, el BC547 es adecuado para el uso de amplificación de señal y corriente.

Además, podemos usarlo en aplicaciones de cambio rápido. Los transistores BC547 también funcionan bien como pares Darlington.

Conclusión

Una vez más, debido a su amplia disponibilidad y accesibilidad económica, los transistores SL100 son excelentes para proyectos sencillos para principiantes. Sin embargo, debido a que la mayoría de los transistores suelen ser componentes electrónicos económicos, no debe comprar por costo sino por especificaciones. Hay muchas alternativas al transistor SL100. Por lo tanto, al decidir qué transistores elegir, debe comprender en qué placa de circuito impreso lo usará y los requisitos de su proyecto.
