Sark 110:una guía completa

Los analizadores de antena miden la impedancia de entrada de varios sistemas de antena en la mayoría de las aplicaciones de radioelectrónica. Además, soluciona problemas, ofrece rendimiento de línea de alimentación y afina cualquier análisis de antena. Nuestra discusión de hoy se centra en Sark 110, un tipo de analizador de antena.

Analizador de antenas

¿Qué es Sark 110?

Sark-110 es un dispositivo analizador de antena portátil de bolsillo con una nueva versión de firmware con una pantalla a color de alta resolución de 3” de matriz activa.

A pesar de su tamaño compacto, sark-100 tiene una precisión excelente para resolver cargas de frecuencia de componentes inductivos, capacitivos y resistivos de aproximadamente 230 MHz. Además, es capaz de realizar mediciones vectoriales completas y su medición precisa cubre una amplia gama de impedancias.

Características de Sark 110

Sark-110 tiene varias funciones/características, la mayoría de las cuales se encuentran en la lista a continuación;

• Primero, tiene un kit de desarrollo de software (SDK) de código abierto que incluye un simulador de dispositivos que puede desarrollar aplicaciones de usuario.
• En segundo lugar, está abierto a funciones solicitadas por la comunidad y su actualización de firmware es gratuita de por vida.
• Además, SARK traza software de cliente para Windows y utiliza el formato compatible con ZPLOTS para exportar datos a PC para realizar más análisis.
• Luego, tiene un disco flash interno de dos MB que almacena actualizaciones de firmware, configuración, capturas de pantalla y medidas.

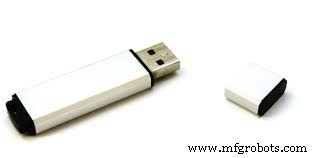

Disco USB

• Su función de modelo de circuito incluye cristal, capacitor, inductor, línea de transmisión y una calibración OSL.
• Además de tener una línea de transmisión para restar y sumar, también tiene marcadores de seguimiento de posicionamiento automáticos y manuales.
• Además, tiene una alta precisión que cubre una amplia gama de impedancias y el signo de la impedancia se puede resolver.
• Sus modos de operación son control por computadora, generador de señal, multibanda, modo de campo, prueba de cable (TDR), frecuencia única, gráfico Smith y gráfico escalar.

Gráfico de Smith de impedancia

• Finalmente, es un dispositivo liviano, de bolsillo, hecho de una sólida caja de aluminio y fácil de usar.

Especificaciones de Sark 110

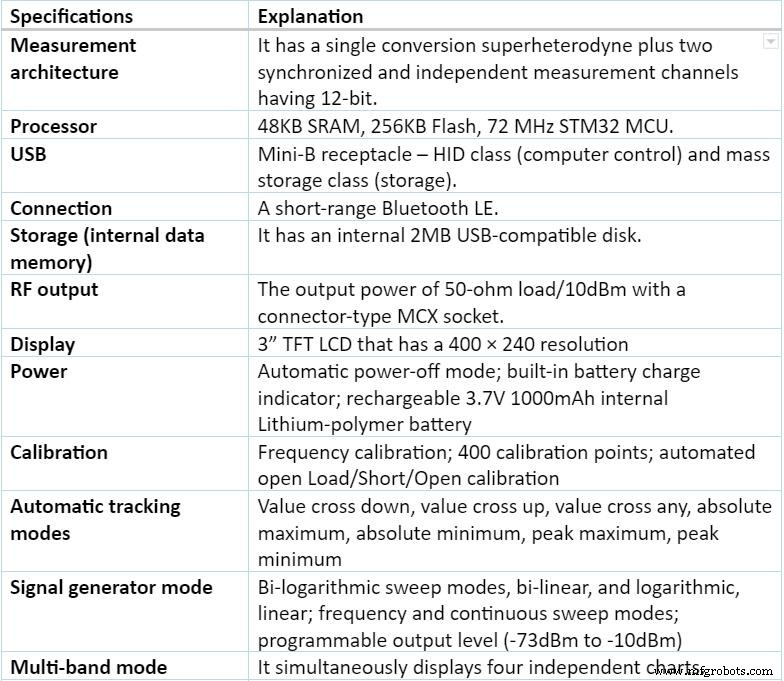

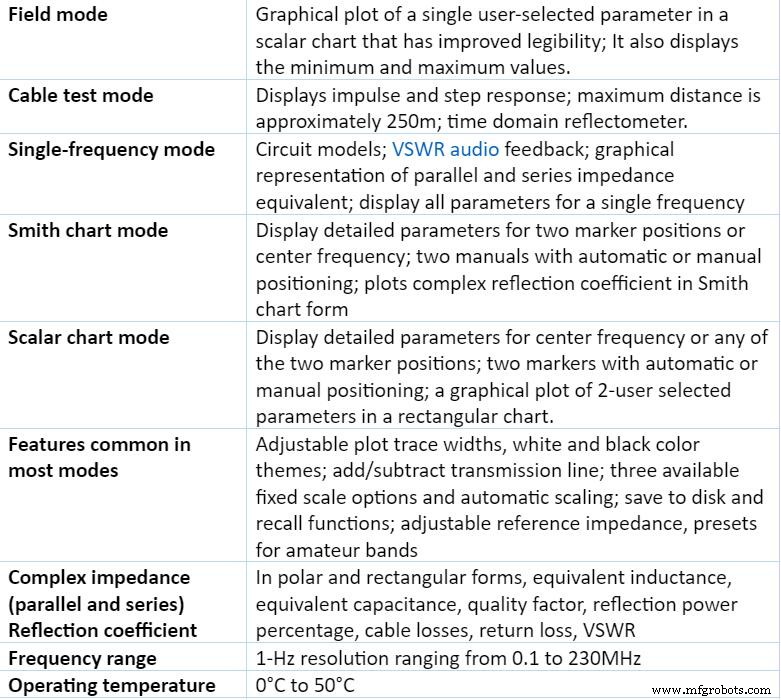

La siguiente tabla resume las especificaciones del sark 110.

Aplicación de analizador de antena Sark 110

Algunas de sus aplicaciones típicas incluyen;

• Cortar los parámetros del cable coaxial para ofrecer longitudes eléctricas precisas,

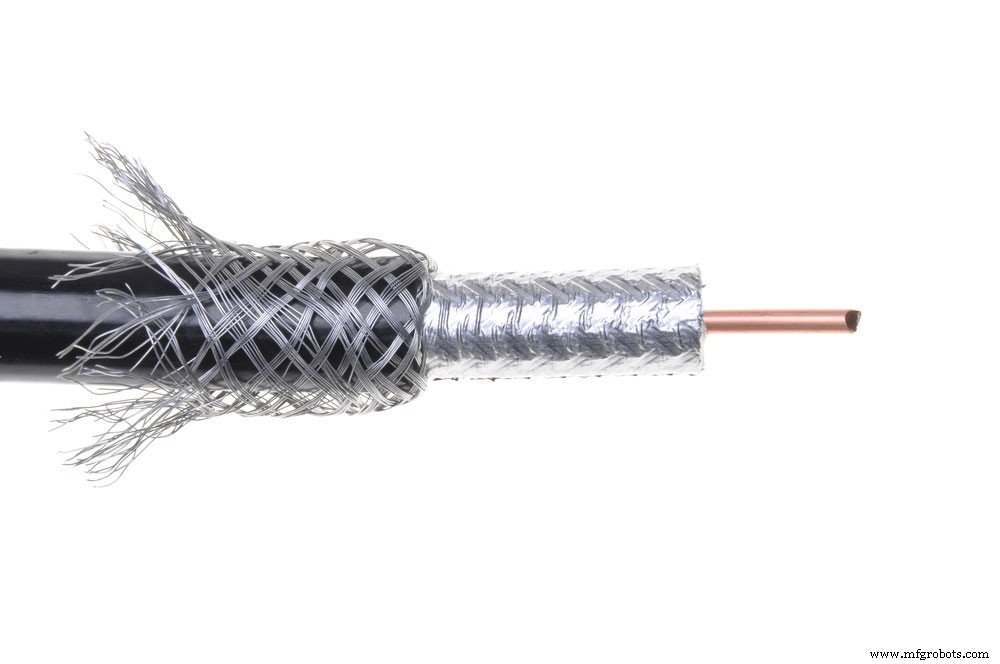

(cable coaxial)

• Medición de pérdidas en cables coaxiales,
• Ubicación de fallas en cables,
• Prueba de componentes,
• Coincidencia de impedancia, y
• Comprobación y ajuste de antenas.

Además, durante su uso como generador de señales de RF, puede aplicarlo en;

• Rastreo de señales,
• Pruebas de sensibilidad, y
• Calibración del receptor.

Manual Sark 110

Antes de usar un analizador sark110, asegúrese de leer las precauciones/guía para el usuario sobre una operación. Por ejemplo, tenemos;

• Recargar sark110 antes de usarlo porque es un dispositivo que funciona con batería.
• Luego, actualice continuamente el firmware a la última versión disponible.
• Además, cuando conecte sark110 a su computadora, use el cable micro-USB independiente.

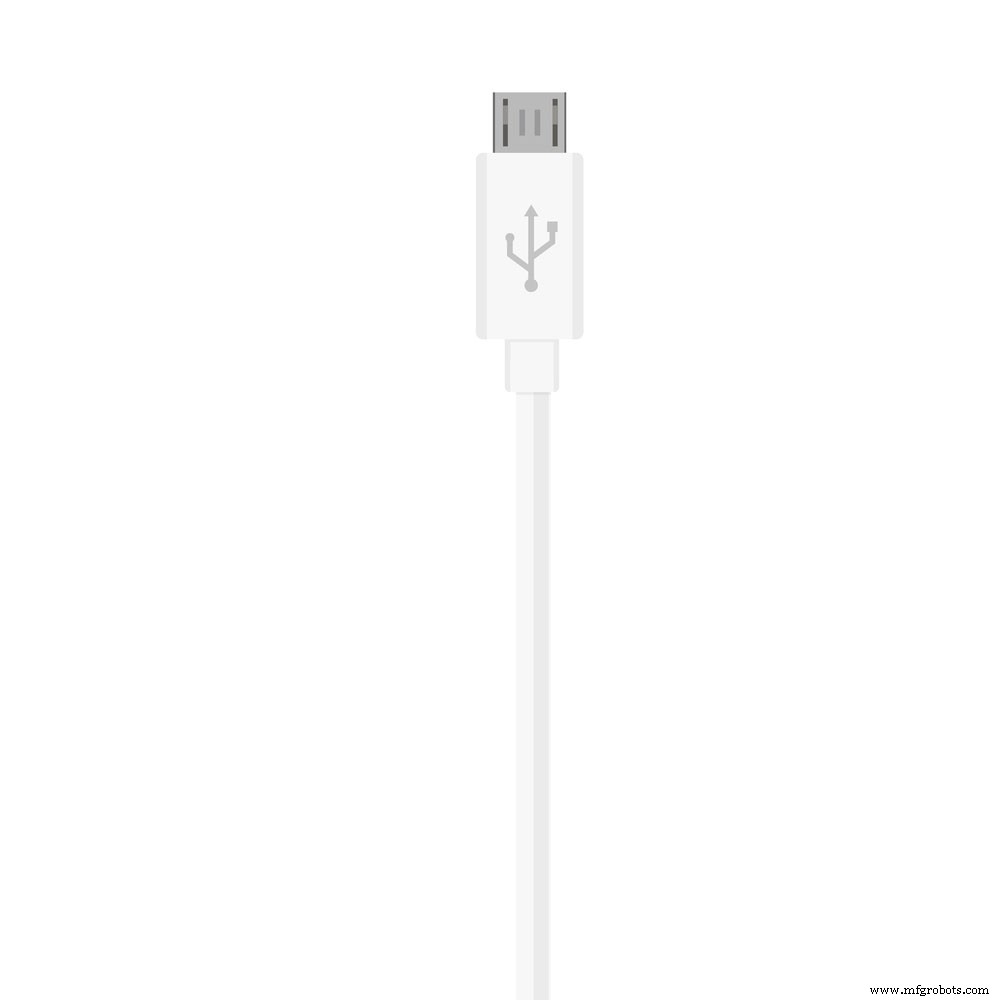

(cable micro-USB)

Pasos de la operación

• Conecte el dispositivo bajo prueba al puerto de prueba Sark110 en la parte superior del analizador.
• El puerto micro-USB en la parte inferior del sark110 le permite conectar una computadora para cargar la batería interna y comunicarse. A menudo, el proceso de carga finaliza automáticamente una vez que la batería está llena (aproximadamente 3,5 horas de carga a través de USB).
• Entonces, encienda la unidad deslizando el botón del interruptor de encendido. Inmediatamente comienza a funcionar; entrará instantáneamente en un modo escalar. Además, tendrá los ajustes de configuración y el modo operativo almacenados en la memoria interna y conservados automáticamente entre sesiones.

Cómo cambiar el modo de funcionamiento

• Comience presionando el botón Menú dos veces para acceder al modo operativo. El paso también provoca una alternancia entre el modo de operación y los menús de funciones. A continuación, utilice los botones de flecha arriba/abajo para seleccionar el modo operativo requerido.
• Por último, presione el botón Volver para cancelar la operación o Entrar para continuar después de la validación.

Seleccionar una función

Nuevamente, presione el botón de menú y vaya al menú de funciones. El menú de funciones proporciona opciones de entrada variadas, como acceder a la función de archivo, cambiar el parámetro a la gráfica, frecuencia de parada/inicio, etc.

El botón de retorno cancela el procedimiento, mientras que el botón Enter lo valida.

Cambiar la configuración

Vaya al menú de configuración presionando el botón de configuración.

El botón de retorno cancela, mientras que el botón Enter valida el procedimiento.

Cambiar el estado de ejecución.

Finalmente, al presionar el botón Ejecutar/Retener, controlará el estado de la ejecución deteniéndola y reanudándola en cualquier momento.

Conclusión

Para concluir, el concepto de diseño del analizador de antena sark-110 es tal que es más pequeño que varios teléfonos móviles y, a menudo, tiene una operación independiente. Además de sus numerosas características, puede ofrecer mediciones de impedancia HF/VHF para un operador de radioaficionado y un experimentador de RF.
