Circuito de filtro de ruido:mejora del sonido en su dispositivo de escucha

Puede notar que el sonido de su reproductor de música o dispositivo de escucha parece distorsionado o poco claro. Esto generalmente se debe a un proceso de amplificación deficiente que permite el paso de frecuencias de ruido electrónico altas o bajas no deseadas. Ahora, una solución simple a este problema consiste en integrar un circuito de filtro de ruido especializado. Estos generalmente consisten en un amplificador operacional, capacitores, resistencias, etc. que normalmente encontrará en un circuito ordinario. Colocar estos componentes básicos en una configuración específica mejorará el sonido general porque amplifican la señal. Escribimos este artículo para brindarle más conocimiento sobre este tema en particular. ¡Así que echemos un vistazo!

1. ¿Qué es un circuito de filtro de ruido?

Los circuitos de filtro de ruido generalmente permiten el paso de frecuencias específicas. Al mismo tiempo, también eliminan las frecuencias indeseables de una señal de ruido que, de otro modo, interfieren con el funcionamiento. En general, estos componentes simples y económicos ayudan a reducir la interferencia del ruido de la línea de señal en un circuito. Además, estos bloquean el ruido de modo común para sistemas eléctricos, vehículos y equipos industriales.

(Un circuito de ruido ayudará a mejorar la calidad del sonido de un dispositivo de escucha).

Además, reducen el ruido blanco, la fuente más común de ruido eléctrico. Esto ocurre debido a que los electrones chocan entre sí. Además, la potencia de ruido corresponde a la temperatura absoluta, también denominada ruido térmico. Las cámaras para circuitos astronómicos se someten a un proceso de enfriamiento debido a esa dependencia térmica.

2. Principios de los filtros de ruido

Los filtros de ruido sirven como un elemento de circuito que contiene inductores y condensadores. Los inductores presentan propiedades de baja impedancia relevantes para un componente electrónico de baja frecuencia. También cuentan con alta impedancia para componentes que exhiben altas frecuencias. Por lo tanto, esto significa que las frecuencias de la señal no pasarán si aumenta la impedancia.

Colocar un inductor en serie en la ruta de ruido de un circuito hará que bloquee las señales de alta frecuencia. Al mismo tiempo, permite el paso de bajas frecuencias.

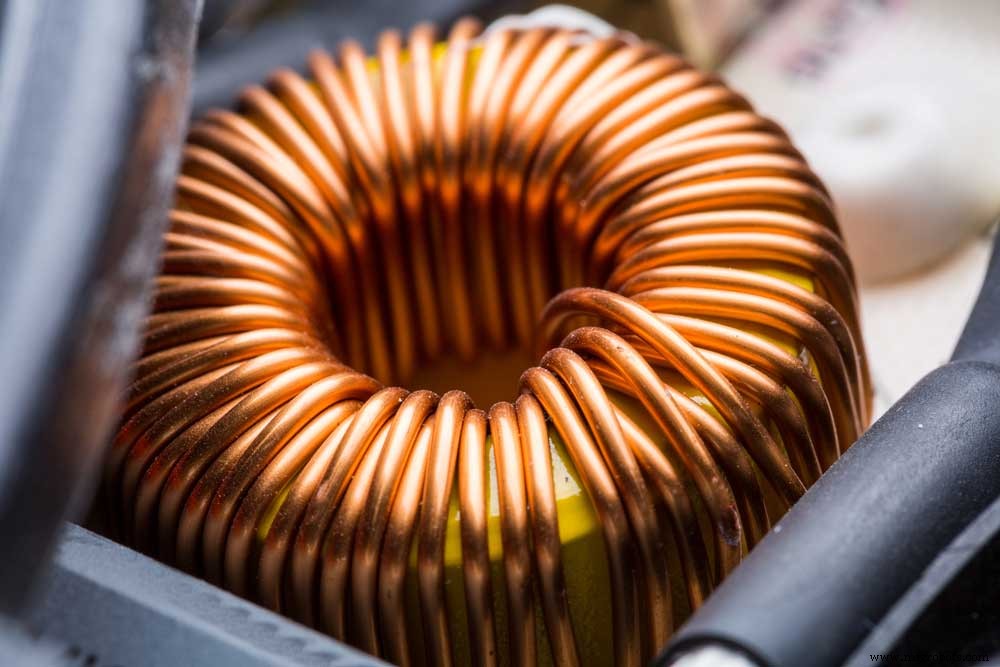

(Un inductor puede ayudar a reducir el ruido en un circuito).

Mientras tanto, los capacitores presentan una alta impedancia para componentes de baja frecuencia. Además, exhiben baja impedancia para componentes con altas frecuencias.

Los condensadores normalmente se integran entre la GND y la ruta de ruido. En efecto, estos pueden transmitir el ruido de alta frecuencia a la conexión a tierra oa la fuente de alimentación. Al mismo tiempo, pasan las bajas frecuencias. Por lo tanto, esto da como resultado que el condensador pase por alto la corriente de ruido.

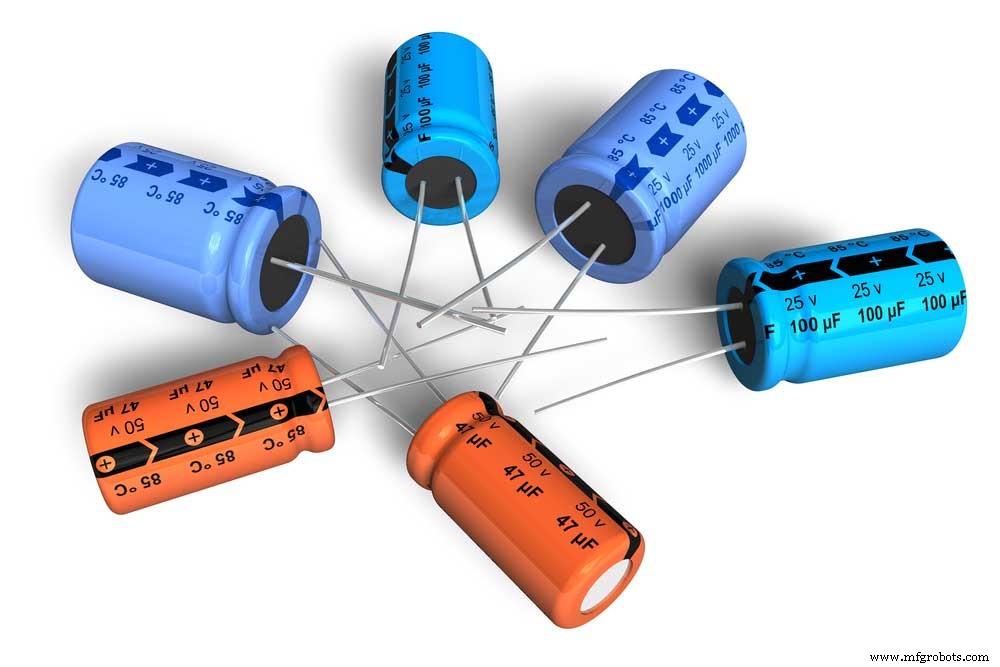

(Los capacitores se integran entre la línea de tierra y la ruta de ruido).

3. Principales tipos de filtros

(Diferentes tipos de filtro proporcionan varias características).

Actualmente existen cuatro tipos principales, el filtro de paso bajo, el filtro de paso alto, el filtro de paso de banda y el filtro de muesca/rechazo de banda. Sin embargo, el bajo y el alto representan los niveles de frecuencia de corte en lugar de los valores de frecuencia absolutos.

• Paso bajo – Los filtros de paso bajo evitan el paso de señales de alta frecuencia. Mientras tanto, las bajas frecuencias pueden pasar a través de un circuito.

• Paso alto – El filtro de paso alto bloquea las señales de baja frecuencia y permite el paso de las altas frecuencias.

• Paso de banda – Un filtro de paso de banda permite el paso de frecuencias en un cierto rango mientras bloquea el resto.


• Muesca/rechazo de banda – Un filtro de muesca, también llamado rechazo de banda, bloquea una determinada banda de frecuencia mientras pasan otras frecuencias.

4. Proyectos de Circuitos de Filtro de Ruido

Puede integrar un filtro de ruido para muchas aplicaciones. A continuación, describimos algunos conceptos que puede implementar:

Circuito amplificador de recorte usando BC109

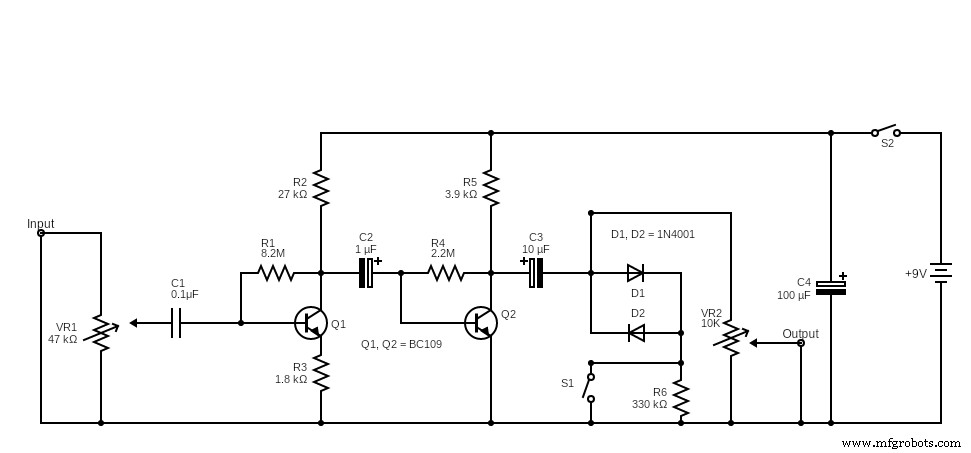

(El diagrama del circuito del amplificador de recorte).

Si sube el volumen al nivel más alto mientras escucha música, notará que el sonido parece distorsionado. Eso es porque la señal de sonido no se amplificó por completo. Como resultado, la forma de onda sinusoidal genera una señal baja debido a la forma de onda afectada, lo que da como resultado una calidad de sonido deficiente. El circuito amplificador de recorte generalmente aumenta las señales de audio deficientes para mejorar el sonido. Se basa en condensadores, resistencias, interruptores, una batería y dos transistores BC109 para realizar este proceso de amplificación. Los componentes trabajan juntos para aumentar la forma de onda de la señal. Por lo tanto, el pico de la forma de onda sinusoidal proporciona cualidades similares a las de una onda sinusoidal.

Mejora de audio para un amplificador analógico

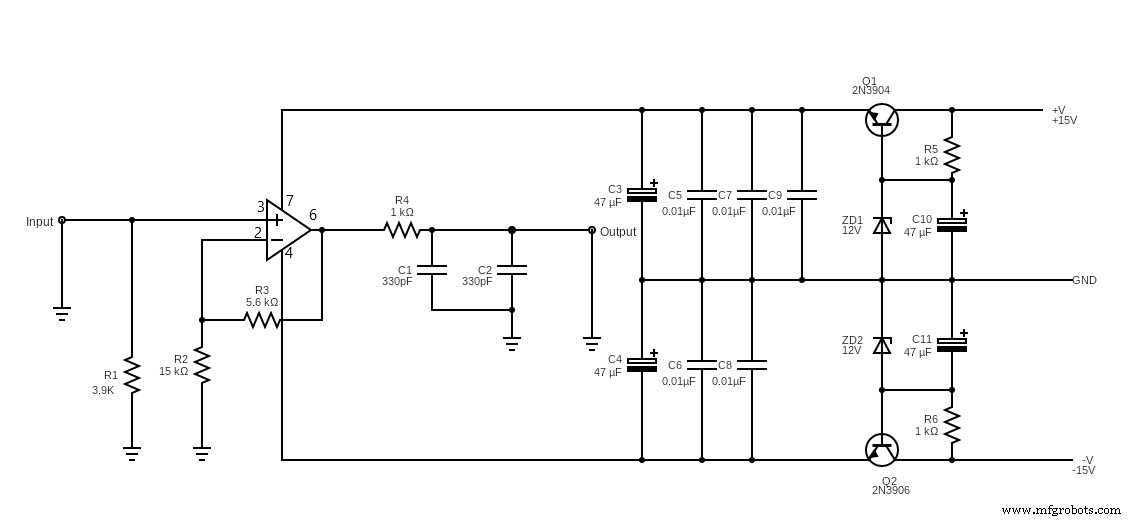

(Mejora de audio para un diagrama de circuito de amplificador analógico)

Los reproductores de CD a veces pueden proporcionar una calidad de audio deficiente, lo que dificulta la experiencia auditiva del usuario. Eso se debe a que el amplificador operacional IC exhibe una velocidad de respuesta lenta. Generalmente, esto significa que es incapaz de igualar la modificación de la señal digital debido a la respuesta de frecuencia más corta. En efecto, esto produce un sonido pobre con cualidades nítidas y duras.

Un amplificador de salida analógica altamente eficiente con un filtro integrado que elimina el ruido no deseado ayudará a resolver este problema. Por esta razón, elegimos utilizar un amplificador operacional LEWIS Garret de alta calidad. El circuito contiene un IC (Q1, Q2, ZD1, ZD2, R5, R6, C10 y C11) que aísla el voltaje cuando aumenta la potencia. Mientras tanto, los condensadores de derivación C5-C9 sirven como colector. Estos responden a altas frecuencias mientras reducen la fuga de voltaje procedente de los condensadores C3 y C4.

La entrada transmitirá una señal al terminal pin 3 del amplificador operacional. A partir de ahí, el pin 6 distribuye esa señal a las resistencias R3 y R2, evitando que desaparezca. Posteriormente, los condensadores C1 y C2 funcionan juntos para filtrar las frecuencias no deseadas.

En general, este circuito aumenta la señal de audio de un reproductor de CD. La entrada alta del circuito evita que se cargue el amplificador original del reproductor de CD. También cuenta con baja resistencia de salida, lo que permite un proceso más simple para conducir cargas.

Filtro de ruido de audio simple

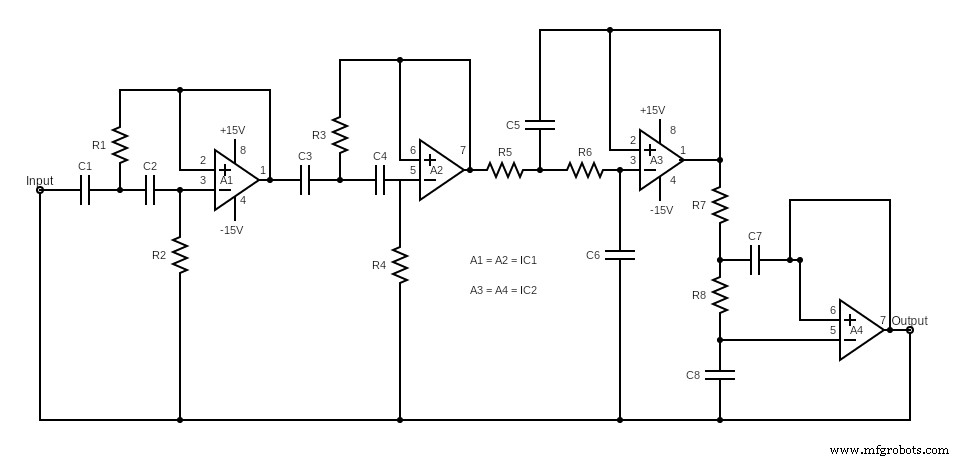

(Diagrama esquemático de un filtro de ruido de audio simple)

El circuito de filtro de ruido de audio simple, como se muestra arriba, evita que pasen señales innecesarias. Estas señales generalmente no coinciden con el nivel de frecuencia de audio, lo que significa que exhiben valores más altos o más bajos.

Este circuito contiene un filtro de paso alto y un filtro de paso bajo que opera a una octava de 24 dB. Además, exhibe una frecuencia de corte de 3 dB a 10,7 kHz y 11,3 Hz. La modificación de los valores de los capacitores y las resistencias dará como resultado un cambio en las propiedades del paso de banda. También puede aumentar la frecuencia de corte inferior bajando los valores de C1 a C4. Sin embargo, aumentar esos valores dará como resultado una frecuencia de corte inferior más baja.

Luego, aplicar valores más altos en R5 a R8 reducirá la frecuencia de corte superior. Si desea aumentar la frecuencia de corte superior, debe reducir esos valores.

Conclusión:

En general, un circuito de filtro de ruido proporciona capacidades de amplificación de sonido. En ese contexto, permitirá el paso de frecuencias cruciales mientras bloquea las frecuencias no deseadas. Este proceso reduce el ruido eléctrico, haciendo que la señal de salida sea mucho más limpia. Como resultado, notará una mejora significativa en la calidad de sonido de su dispositivo de audio. ¡Así que ahora puedes disfrutar escuchando música sin preocuparte por perder el ritmo!

¿Tiene alguna pregunta sobre un circuito de filtro de ruido? ¡No dude en contactarnos!
