Soldador de bricolaje:la guía de soldador casero

Un soldador es imprescindible cuando se trata de construir un circuito. Eso es porque le permite unir un componente a la placa, formando una conexión. También puede utilizarlo para otros fines, y cada aplicación requiere una temperatura específica. Estas herramientas eléctricas contienen una mezcla de aditivos única que ayuda con la unión. Además, actualmente existen en el mercado tres tipos diferentes de soldadores. En WellPCB, nuestro objetivo es ponerlo en el camino correcto. Después de leer este artículo, comprenderá mejor las capacidades de un soldador. ¡Así que empecemos!

Soldar de bricolaje– ¿Qué es el soldador?

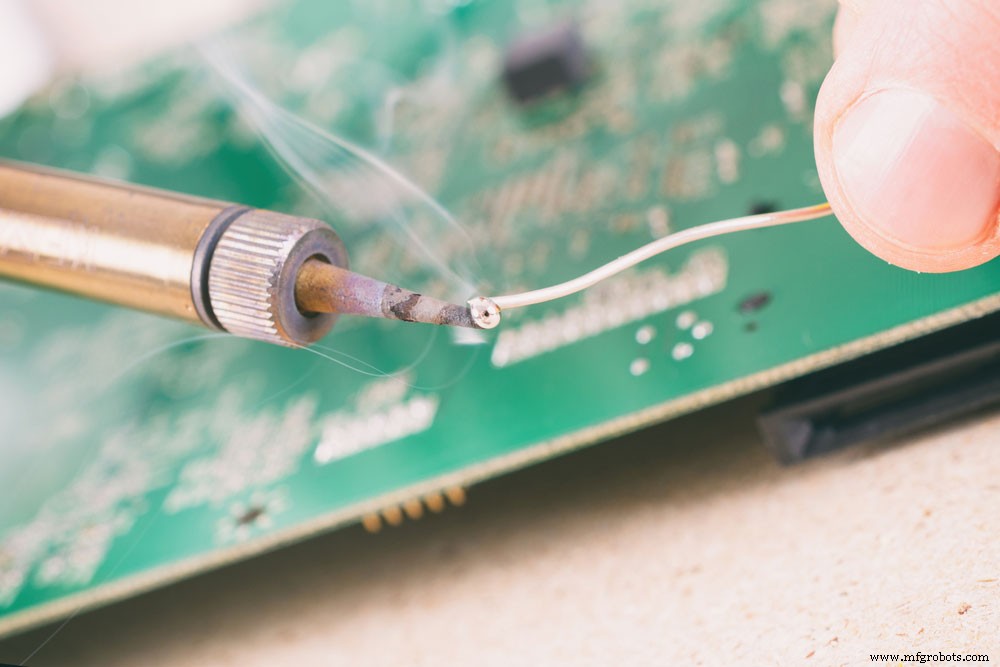

(soldador)

Un soldador portátil permite a cualquier persona que desarrolle un proyecto unir dos piezas de diferentes tipos de metal. Esto sucede a través de la punta de soldadura calentada electrónicamente, que permite que se produzca la unión a través del proceso de fusión de la soldadura. La soldadura blanda contiene rellenos de aleaciones metálicas que se funden a temperaturas inferiores a 400 °C. Además, existen tres tipos principales de soldadura:soldadura a base de plomo, soldadura sin plomo y soldadura con núcleo fundente.

Estas herramientas compactas, fáciles de controlar y asequibles presentan aplicaciones útiles para crear joyas, productos electrónicos, proyectos domésticos, reparación de vehículos, etc. Los expertos en electrónica o los aficionados ocasionales suelen utilizar estos dispositivos para integrar un componente electrónico en una placa de circuito.

(Puedes soldar joyas juntas)

(Soldadura sin plomo. Fuente:Wikimedia Commons)

Soldar de bricolaje– ¿Cómo funciona un soldador?

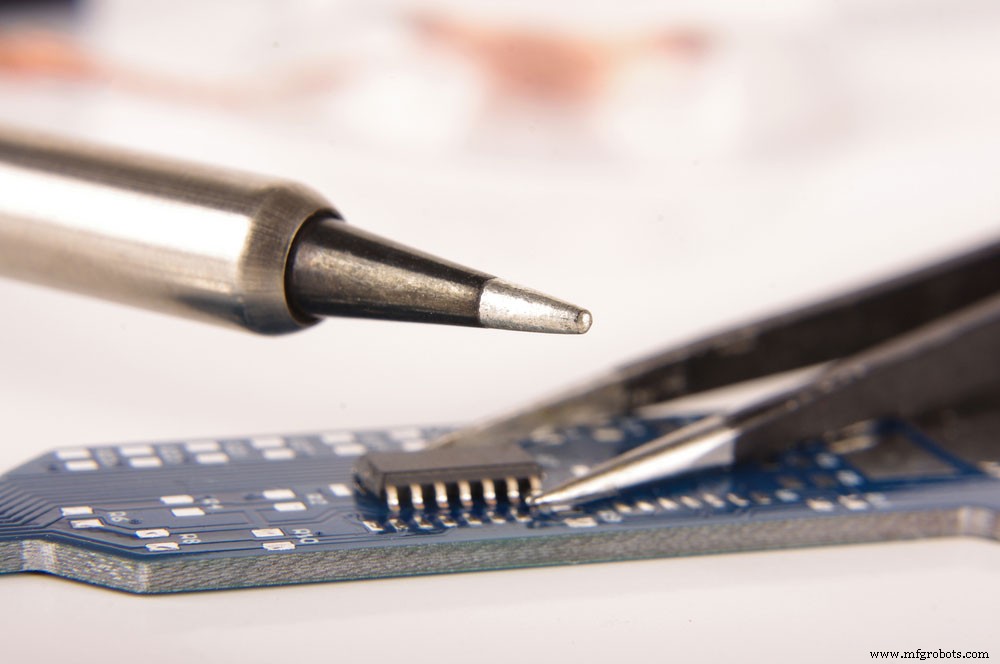

(Punta de soldadura en un soldador)

Los soldadores cuentan con un mango aislado y una punta de hierro calentada eléctricamente a 430°C. El proceso de calentamiento ocurre cuando una corriente eléctrica fluye a través del cable de alimentación o las baterías del elemento de calentamiento resistivo. Luego, la soldadura se derrite, lo que le permite fluir a través de la punta. A partir de ahí, se enfría y une dos piezas de trabajo. Por ejemplo, esto puede unir un componente electrónico a una PCB. También puede eliminar la soldadura con una mecha de soldadura. Algunos pueden funcionar con una fuente de alimentación. Si desea más tiempo de soldadura, asegúrese de que la batería proporcione una alta capacidad.

Cómo usar una herramienta de soldadura

(Una temperatura muy alta ayuda con la unión)

Primero, necesitará el valor de temperatura correcto para su proyecto. En última instancia, esto se basa en dos indicadores:componentes de unión y tipo de soldadura. Recomendamos aplicar una temperatura que no dañe los materiales por quemado. Por ejemplo, si el proyecto requiere una temperatura de 190 °C, debe configurar la plancha a 190 °C.

(Aplicación de soldadura en componentes)

Después de que el hierro alcance esa temperatura, sosténgalo con una mano y la soldadura con la otra mano. A continuación, coloque la plancha entre las zonas de unión de ambos componentes. Esto aplicará calor a las piezas en lugar de a la soldadura. Luego, haga que la soldadura toque cada componente calentado en los espacios donde se unirán. Una vez que alcancen la temperatura adecuada, la soldadura se derretirá y fluirá hacia los espacios. Luego, aplica la soldadura en cada pieza hasta que se derrita la cantidad adecuada.

Deberá dejar que la junta de soldadura se enfríe. Luego, asegúrese de que se asegure en su lugar moviendo suavemente el componente para asegurar una conexión sólida. Una unión de soldadura decente proporcionará cualidades brillantes, uniformes y suaves.

Soldar de bricolaje– Cómo hacer un soldador simple

Necesitará los siguientes componentes para crear un soldador portátil:

• Varilla de cobre esmaltado de cobre macizo de 8 mm - 1x
• Cableado de cobre de 1 mm - 1x
• Cables de nicromo de 32 AWG:1x
• Manguitos de alambre resistentes al calor:1x
• Batería de CC de plomo-ácido de 12 V/7 Ah:1x
• Taladro eléctrico de 4 mm:1x
• Interruptor de botón:1x
• Mango de madera – 1x
• Cortar archivo:1x
• Pinzas de cocodrilo con cables:2x
• Superpegamento - 1x

Paso uno:

Primero, muela el terminal de varilla de cobre sólido de 8 mm hasta que tenga una forma cilíndrica perforada. Luego, tome las fundas de alambre resistentes al calor y envuélvalas alrededor de 1/3 de la varilla de cobre. Asegúrese de dejar expuesto el extremo del taladro.

Paso dos:

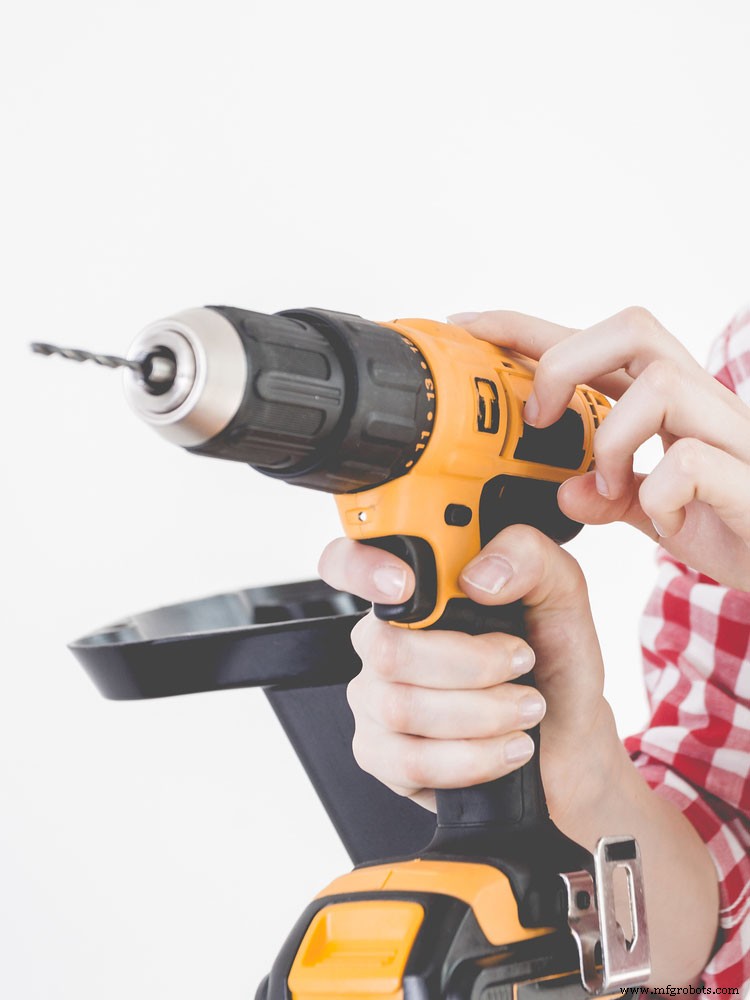

(Use un taladro eléctrico para crear un agujero)

A continuación, tome un trozo de madera cilíndrica y taladre un agujero de 8 mm en el medio con una profundidad de 2 cm. Con un alicate de punta, coloque de forma segura la varilla de cobre dentro del orificio perforado.

Paso tres:

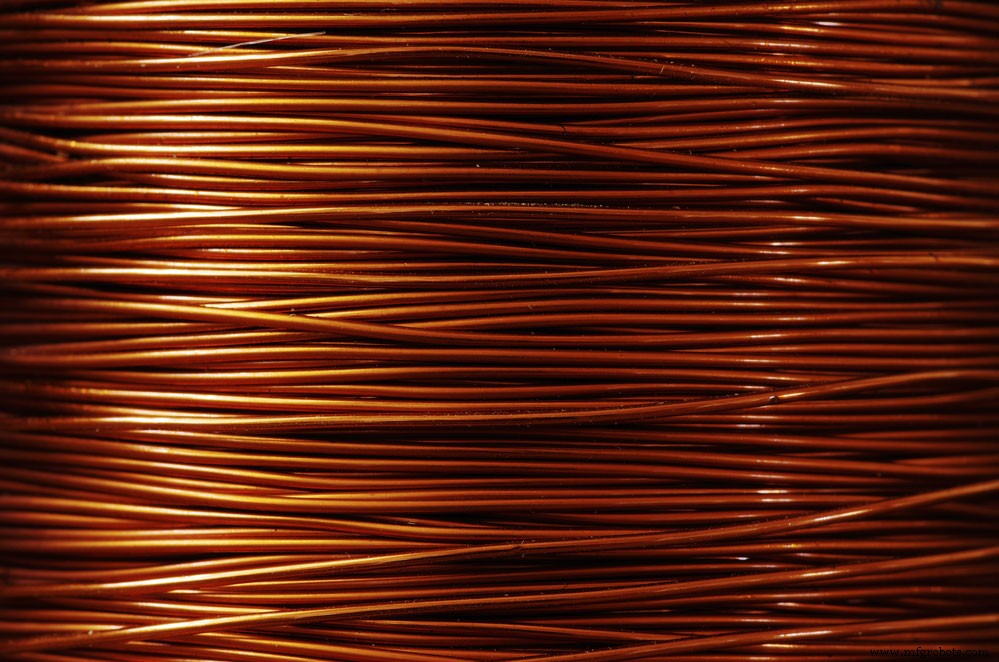

(Imagen que muestra los cables)

Pase un trozo de alambre de nicrom de 35 cm junto con las fundas de alambre resistentes al calor. Use cableado de cobre sólido de 1 mm de espesor para unir cada extremo.

Paso cuatro:

A continuación, fije el terminal positivo del interruptor de encendido/apagado al extremo positivo del clip de la batería. Mientras tanto, el terminal negativo del interruptor se conecta al cable de cobre. Con superpegamento, pega el botón de encendido/apagado al mango.

Paso cinco:

Ate el extremo negativo del clip de la batería al extremo opuesto del cable de cobre.

Seis pasos:

(Imagen que muestra una batería)

Conecte las pinzas de la batería de cocodrilo a la batería de CC de plomo-ácido de 12 V y presione el botón del interruptor para activar el circuito. La punta del soldador emitirá humo las primeras veces, un proceso normal. Esto ocurre debido al efecto de quemado del esmalte de cobre. Espere un minuto para que la información se enfríe, luego envuelva el alambre de soldadura sobre la punta.

Paso siete:

Por último, realice una prueba para asegurarse de que el soldador funcione correctamente.

Principio de funcionamiento del soldador de bricolaje:

Después de que el circuito se encienda, la temperatura de la bobina de Nichrome aumentará. Debido a que forma óxido de cromo, el alambre de nicromo puede soportar temperaturas extremadamente altas sin sufrir daños. El hilo de cobre hace que el calor intenso, que alcanza los 430 °C, se vuelva termoconductor. En efecto, esto establece la punta del soldador a la temperatura necesaria.

Resumen

En general, una estación de soldadura brinda un beneficio principal:unir componentes en una PCB. Dicho dispositivo funciona a través de una corriente eléctrica, lo que hace que se caliente a altas temperaturas. Luego, el usuario puede aplicar la soldadura sobre los componentes que desea unir. En general, viene en tres tipos diferentes, soldadura a base de plomo, soldadura sin plomo y soldadura con núcleo fundente. Cada uno de estos proporciona diferentes características con su diseño único. Por lo tanto, un soldador es ideal para muchas aplicaciones, como la fabricación de joyas, la unión de componentes y proyectos domésticos.

¿Tiene alguna pregunta sobre un soldador? ¡No dude en contactarnos!
