Suministro de LED:elección de la fuente de alimentación de LED correcta

Acerca del suministro de LED, los LED han revolucionado la tecnología de iluminación por la longevidad de la vida útil de las bombillas en comparación con las bombillas incandescentes. ¿Necesitas un dispositivo que suministre energía a tus proyectos LED? ¡Una fuente de alimentación LED puede hacer el trabajo! Funciona transformando la energía en voltaje o corriente para el producto LED.

La búsqueda de la fuente de alimentación LED adecuada puede ser una tarea confusa. Es por eso que lo tenemos cubierto en este tema.

¡Siéntate, relájate y sigue leyendo!

¿Qué es una fuente de alimentación LED?

Una fuente de alimentación de LED proporciona un voltaje constante regulado a los LED, lo que les permite operar y funcionar a un alto nivel. El dispositivo funciona como el balasto magnético de una lámpara fluorescente o como un transformador de bombilla de bajo voltaje.

Generalmente, los convertidores DC-DC y AC-DC regulan el voltaje de entrada en un voltaje constante. Los módulos de luz LED conectan una serie de LED, formando grupos de configuraciones de cadena. Estos módulos de luz requieren una fuente de alimentación de voltaje constante si tienen un controlador de corriente constante en el ensamblaje.

Es importante determinar si el voltaje de salida proporciona un voltaje constante o una corriente constante requerida por el producto que recibe la energía.

Diferentes tipos de fuente de alimentación LED

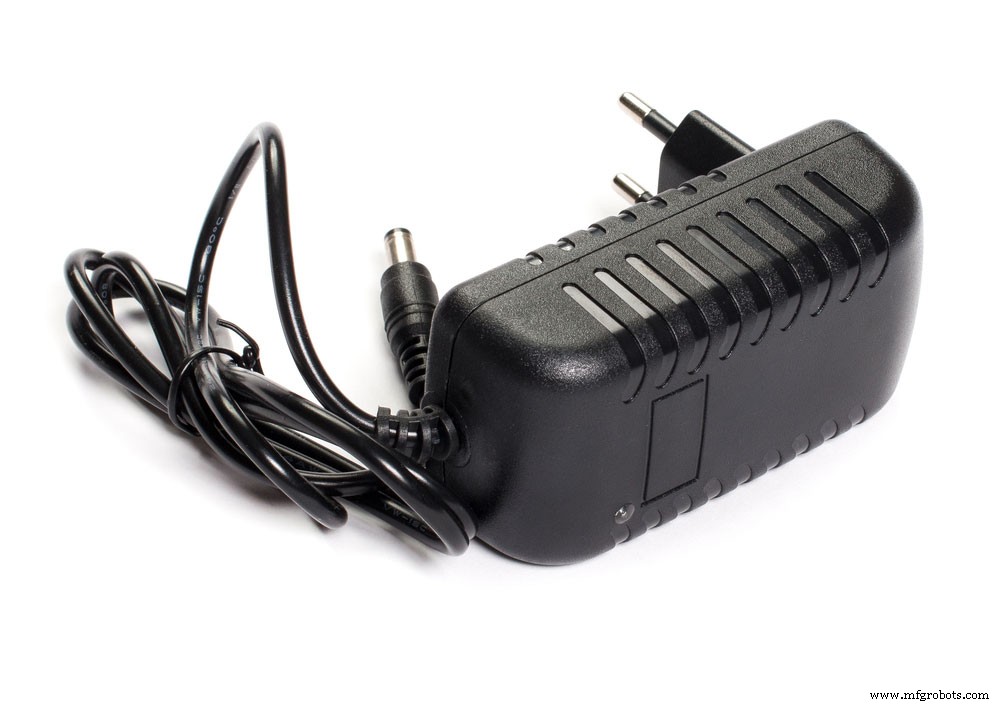

• Plug-in:las fuentes de alimentación LED enchufables admiten una salida de 12 V CC y 24 V CC. Todo lo que necesita hacer es enchufar un transformador LED en una toma de corriente de 120 VCA para encender las luces LED de 12-24 VCC.
• Interiores:una fuente de alimentación de LED para interiores funciona en un entorno seco. Algunos se pueden conectar a un tomacorriente de pared, mientras que otros se pueden conectar a una fuente de CA.
• Resistente al agua:una fuente de alimentación LED resistente al agua protege su dispositivo contra daños por agua. Hay una variedad de diferentes tipos diseñados para exteriores.
• Regulable:las fuentes de alimentación LED regulables le permiten ajustar el brillo de una luz LED de 12 VCC o 24 VCC mediante un atenuador magnético bajo. Este dispositivo es compatible con diferentes atenuadores magnéticos de bajo voltaje, lo que lo hace ideal para atenuar luces LED en aplicaciones a gran escala.

Cómo elegir una fuente de alimentación LED

Potencia

Las fuentes de alimentación LED deben tener 1,2 veces la potencia total de las luces LED. Si lo hace, obtendrá un margen del 20 %, lo que mantendrá su fuente de alimentación a salvo de sobretensiones u otros problemas que puedan surgir.

Tensión/Corriente

Es importante asegurarse de que el voltaje de salida funcione con el voltaje del LED si está reemplazando una fuente de alimentación o desarrollando un accesorio de LED. Los LED que contienen reguladores de corriente incorporados indican el voltaje de entrada recomendado. Además, puede usar LED de alta potencia que tengan controladores de corriente constante que requieran una entrada de voltaje de CC.

Su fuente de alimentación también debería poder soportar la potencia de entrada. Debe asegurarse de que tenga alimentación de CA de línea baja o alimentación de CA de línea alta. La mayoría de las fuentes de alimentación tienen una clasificación de rango completo, pero sería útil conocer la entrada de CA y asegurarse de que la fuente de alimentación pueda manejarla.

El entorno de la aplicación

Estas tres preguntas ayudan a determinar el entorno de aplicación de la fuente de alimentación LED.

i) ¿Es para uso interior o exterior?

ii) ¿La fuente de alimentación LED necesita impermeabilidad o un nivel de IP específico?

iii) ¿Utiliza refrigeración por conducción o por convección?

Para determinar los diferentes tipos de fuentes de alimentación LED, debe considerar su entorno operativo. La clasificación IP de su fuente de alimentación LED debe ser 65 o 67 si instala tiras de luces LED en un área mojada o húmeda.

El nivel de protección de entrada (IP) de una fuente de alimentación LED determina la eficacia con la que las carcasas mantienen el dispositivo protegido contra el polvo y la humedad. Una clasificación de IP tiene dos dígitos. El primer dígito va de 0 a 6, con 6 manteniendo el polvo fuera. El segundo dígito va de 0 a 9, donde 9 significa que el agua no puede penetrar en la fuente de alimentación.

El uso de su fuente de alimentación LED en ciertos factores ambientales y de temperatura puede desempeñar un papel vital en su vida operativa. Generalmente, funciona mejor en un rango de temperatura específico, como se indica en las especificaciones. También es una mala práctica colocar la fuente de alimentación en un área cálida y en un recinto pequeño, donde el calor puede acumularse fácilmente y dañar la unidad. Si se sobrecalienta durante mucho tiempo, dejará de funcionar. Instalar un disipador de calor o ventiladores puede ayudar a evitar que esto suceda.

Fuente de alimentación LED regulable o no regulable

Los LED regulables le permiten ajustar el brillo. Para que esto funcione, su fuente de alimentación LED debe tener capacidades de atenuación. Una fuente de alimentación especifica si una fuente de alimentación es regulable o no regulable. Hay dos tipos de control diferentes, Atenuación PWM y Atenuación TRIAC.

• Atenuación PWM

Todos los tipos de fuentes de alimentación utilizan atenuación de modulación de ancho de pulso (PWM). Ubicados entre la fuente de alimentación y las luces LED, estos atenuadores funcionan mediante luces LED pulsantes a altas frecuencias. Esto hace que aparezcan como una luz tenue constante.

• Atenuación TRIAC

El triodo para corriente alterna (TRIAC) es un interruptor de alta velocidad que controla la cantidad de energía que fluye hacia una bombilla. Se requiere una fuente de alimentación regulable TRIAC para usar este atenuador, ya que no atenúa directamente las luces LED.

Listado por UL u otras certificaciones de seguridad

Una fuente de alimentación LED listada por Underwriters' Laboratories (UL) brinda más protección que una que no está listada por UL. El uso de una fuente de alimentación listada por UL lo hace seguro para aplicaciones industriales, comerciales y residenciales. Una fuente de alimentación LED debe estar listada por UL para proyectos de renovación.

Además, una fuente de alimentación LED tiene dos estándares:Clase 2 y Clase II. Estos mejoran su seguridad durante el uso operativo y la instalación. Una fuente de alimentación LED de alta calidad permite que el sistema de iluminación LED funcione de manera constante y con alta eficiencia. Esto puede prolongar la vida útil de la lámpara, ahorrar energía y reducir los costos de mantenimiento.

Determinar el método de conexión

Por lo general, una fuente de alimentación viene con un conector de alimentación, que mide 5,5 mm x 2,1 mm. Es posible que el conector no funcione con enchufes de tira LED si es de 5,5 mm x 2,5 mm.

¿El enchufe del carrete de tira LED tiene un enchufe de CC? Si es así, entonces necesita un adaptador. Conecta el conector de alimentación de la fuente de alimentación a la tira de LED. A continuación, debe conectar los extremos sueltos al adaptador, que se conecta a la fuente de alimentación.

El tamaño adecuado a utilizar

Normalmente, la capacidad de la fuente de alimentación se reduce en un 20 %. Esto es para asegurar que dure más tiempo. Al seleccionar una fuente de alimentación, divida el consumo total de vatios de las luces entre el 80 %. El número final determina si la unidad es segura. Si la potencia total de una fuente de alimentación es de 100 vatios, divida ese número por 0,8, lo que da como resultado 125 vatios. Luego, elige una fuente de alimentación de 150 vatios.

Cómo conectar tiras de luces LED a la fuente de alimentación

Para conectar una tira de luces LED a una fuente de alimentación LED de 12 V, conecte V+ a V+ y V- a V-. Estas polaridades deben coincidir. También puede colocar un atenuador de LED entre la tira de LED y la fuente de alimentación para ajustar el brillo.

Para que una tira de LED funcione con una fuente de alimentación de 24 V, separe una tira de LED de 12 V en dos segmentos. Luego, conecte las almohadillas de cobre en serie para que ambos vatajes sumen 24 V, lo que permite que coincida con la fuente de alimentación.

Fuente de alimentación LED cualitativa

• Confiable

Los productos de iluminación deben funcionar durante un largo período de uso operativo. Por ejemplo, la instalación de la potencia motriz de una farola LED se realiza a gran altura. Esto dificulta el mantenimiento, que puede ser costoso. Sin embargo, si tiene una alta confiabilidad, el costo de mantenimiento se reduce significativamente.

• Eficiencia

Los LED requieren una alta eficiencia en las fuentes de alimentación, ya que son energéticamente eficientes. Si la eficiencia de la fuente de alimentación es mayor, entonces consume menos energía.

• Factor de potencia

Un alto factor de potencia reduce significativamente la carga y la pérdida de la fuente de alimentación y mantiene los productos de iluminación funcionando sin problemas. Sin embargo, requiere generadores, transformadores y líneas de transmisión más grandes debido a la alta potencia reactiva.

Calculadora de fuente de alimentación LED

Calcular la potencia total de una fuente de alimentación LED para hacer funcionar una tira de luces LED es sencillo. Todo lo que necesita hacer es encontrar la potencia total de su iluminación y multiplicarla por 1,2.

Por ejemplo, si tiene cinco tiras de luces LED de 4 vatios cada una, la suma de los vatios es 20.

A continuación, multiplique ese número por 1,2.

20 x 1,2 =24.

Esto muestra que necesita una fuente de alimentación de 24 vatios o más para suministrar energía a las luces LED.

Preguntas frecuentes

P1:¿Qué fuente de alimentación requiere una tira de LED?

El vataje de las tiras de luces LED debe ser un 20 % menor que el vataje de una fuente de alimentación LED. Si tiene una tira de luz LED de 80 W, necesitará fuentes de alimentación de 96 W.

P2:¿Se puede usar un controlador LED como una fuente de alimentación?

Sí, pero son fuentes de corriente, no fuentes de voltaje. Para usarlo como fuente de alimentación, el controlador LED debe proporcionar un voltaje constante.

P3:¿Cuál es la diferencia entre un controlador LED y una fuente de alimentación?

Mientras que los controladores LED ofrecen una salida de corriente constante, una fuente de alimentación LED proporciona un voltaje constante regulado a los LED.

Pensamientos finales:

En general, una fuente de alimentación LED es el dispositivo adecuado para proporcionar energía a su proyecto de iluminación. Debe tener en cuenta la temperatura y el entorno para que no se caliente demasiado y falle. Una fuente de alimentación LED admite atenuación PWM o atenuación TRIAC para ajustar los niveles de brillo de su LED. Asegurarse de que la capacidad de la fuente de alimentación se reduzca en un 20% ayuda a mantenerla a salvo de daños.

En última instancia, una fuente de alimentación LED es el camino a seguir cuando se encienden las luces LED.

¿Tiene alguna pregunta sobre una fuente de alimentación LED? ¡No dude en contactarnos!
