Controle su calentador de agua eléctrico con interruptores: Guía paso a paso

Control de calentador de agua usando interruptores unipolares, bipolares e intermedios

En nuestra serie de cableado de calentadores de agua eléctricos, mostraremos cómo controlar el calentador usando interruptores unidireccionales, bidireccionales, de tres y cuatro vías (intermedios).

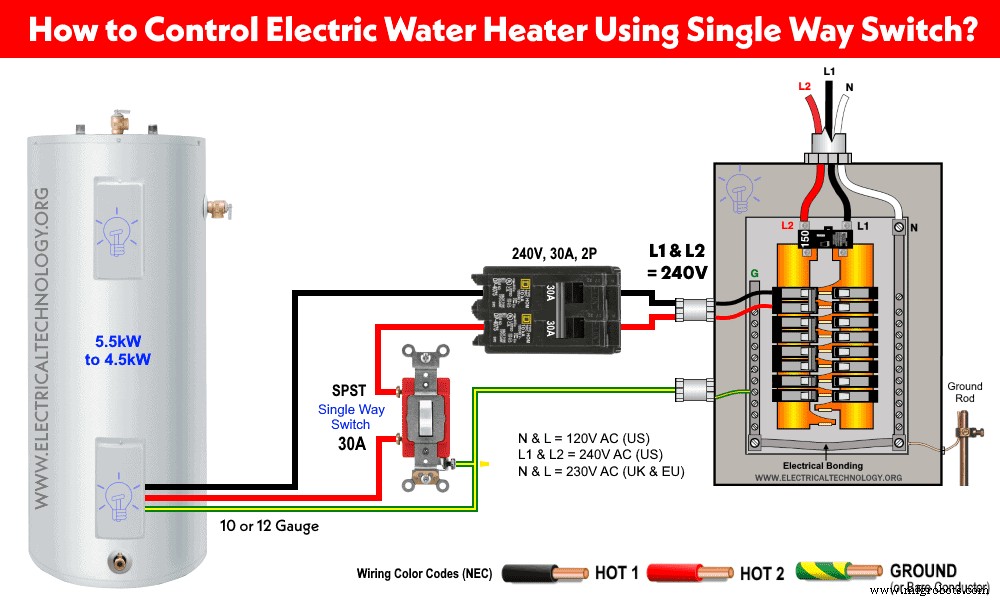

Control de calentador de agua usando interruptor unipolar (SPST)

Para controlar un calentador de agua no continuo (no simultáneo) usando un interruptor unidireccional o de una vía, debemos usar cable calibre 10 con un interruptor automático de mínimo 30 amperios. En nuestro caso, conectamos el calentador directamente a un interruptor unidireccional de 30 amperios protegido por un automático de 30 amperios desde el tablero principal. La posición baja del interruptor corta la alimentación de línea al calentador. En caso de calentador de 240 V, cortar una sola línea es suficiente para apagar el calentador. Tampoco olvide hacer la puesta a tierra adecuada al interruptor y calentador.

Importante saber:

• Siempre use cable calibre 10 para 240 V, automático de 30 A según la clasificación. Calibre 12 para monofásico 120 V según la clasificación del aparato.
• Use interruptor mínimo de 30 A para 240 V con protección de automático de 30 A.
• Un interruptor o automático de 240 V puede usarse para 120 V, pero los de 120 V no pueden usarse para 208, 240, 277 o 480 V.
• El interruptor debe instalarse única y exclusivamente en el cable de fase (línea o caliente) en lugar del neutro.

Control de calentador de agua usando interruptor bipolar

Un interruptor bipolar también puede usarse para controlar la operación ON/OFF de calentadores de agua eléctricos. En nuestro caso de calentador de 240 V, usamos un interruptor bipolar de 30 amperios protegido por un automático de 30 amperios desde el panel principal.

Así, ambas líneas (fase o caliente) se apagan con el interruptor. Cortar una sola línea funciona perfectamente, pero aún podemos usar el interruptor bipolar en lugar del unipolar ya que asegura apagar la alimentación al calentador. Así, el interruptor bipolar actúa también como interruptor de seguridad.

Los interruptores de seguridad son requeridos en calentadores sin tanque, HVAC (calefacción, ventilación y aire acondicionado), calentadores comerciales o cuando el cuadro principal no está a la vista.

Importante saber:

• Siempre use el diagrama de cableado adecuado según el manual del fabricante.
• Un elemento de calentador de 240 V CA puede conectarse a 120 V CA.
• Un elemento de calentador de 120 V CA no puede usarse para 240 o 230 V.

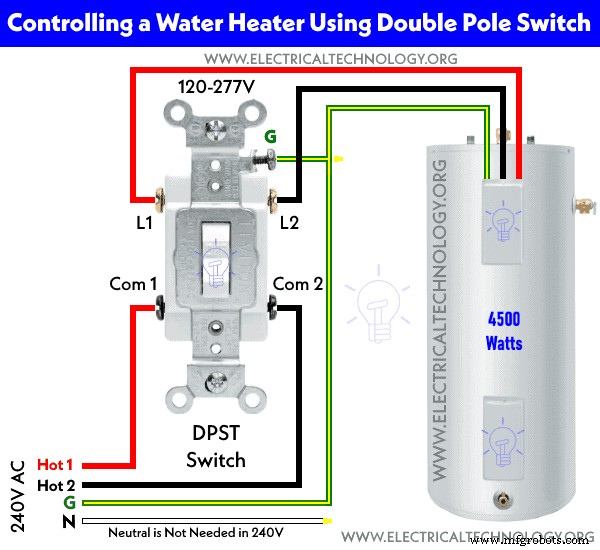

Control de calentador de agua usando interruptor DPST

El siguiente diagrama muestra un interruptor DPST (doble polo, tiro simple) clasificado para 120 V a 277 V alimentado por automático bipolar de 240 V usado para cablear y controlar un calentador. Muestra claramente que los comunes (tornillos oscuros) están conectados al voltaje de suministro 240 V vía Línea 1 y Línea 2. L1 y L2 (tornillos de latón) están conectados directamente al calentador. Al ser circuito de 240 V, no se necesita neutro.

Finalmente, el cable de tierra se conecta tanto al tornillo verde del interruptor DPST como a la caja de bornes del calentador. Así, la operación ON/OFF cerrará o abrirá ambas fuentes: Línea 1 y Línea 2.

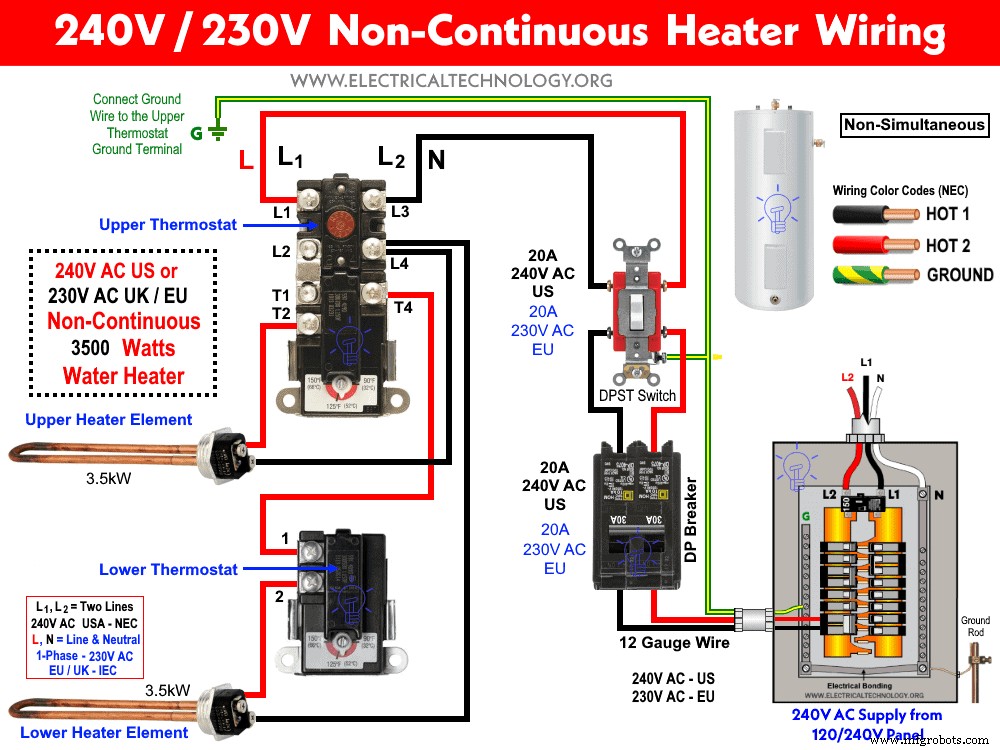

De forma similar, el siguiente diagrama muestra el control de termostato y elemento de calentador de 240 V no continuo usando interruptor bipolar de tiro simple de 20 A.

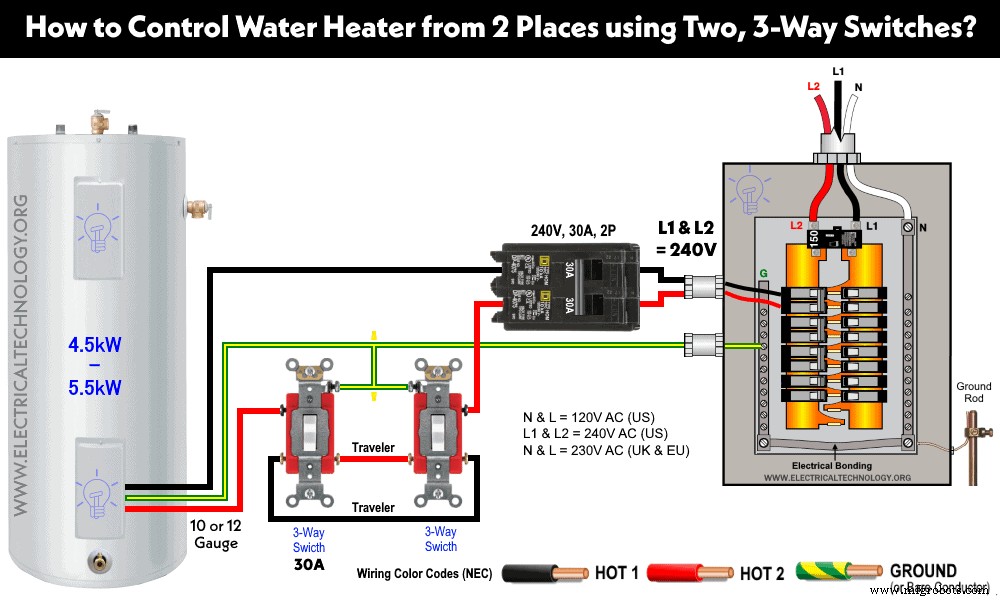

Control de calentador de agua desde dos lugares usando dos interruptores de tres vías

Usando el siguiente diagrama, podemos controlar un calentador eléctrico desde dos lugares diferentes, similar al cableado de escaleras donde una bombilla se controla desde dos lugares usando interruptores de tres vías.

En caso de suministro monofásico 120 V, el neutro se conecta directamente al calentador donde el cable de fase (vivo o línea) se conecta al común de un interruptor de tres vías. Ambos interruptores de tres vías se conectan mediante cables viajeros (azules) mientras el común del segundo interruptor de tres vías se conecta al calentador. Debe usarse puesta a tierra adecuada y automático de 30 A con cable calibre 10 para 240 V. En caso de 120 V, cable calibre 12 según clasificación. Solo un cable vivo basta para cortar la alimentación mediante interruptor de tres vías. En general, se conoce como circuito de tres vías. Ambos interruptores y automático son de 30 amperios.

Importante saber:

Un interruptor clasificado para:

• 120 V solo puede usarse para 120 V.
• 240 V puede usarse para 120 V, 240 V pero no para 277 V (aplicaciones comerciales).
• 120-277 V puede usarse para 120 V, 240 V y 277 V.

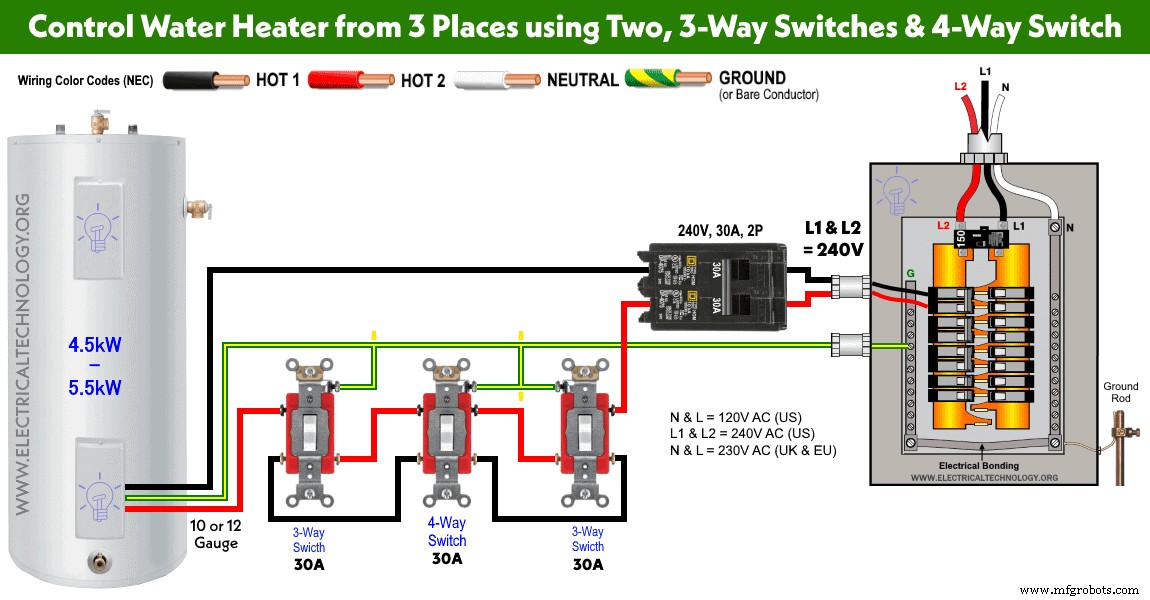

Control de calentador de agua desde tres lugares usando dos interruptores de tres vías y uno de cuatro vías

Si conectamos un interruptor intermedio (4 vías) entre dos interruptores de tres vías en el circuito anterior, podremos encender/apagar el calentador desde tres lugares diferentes como se muestra en el siguiente diagrama para 240 V, 230 V y 120 V CA.

La clasificación del automático y todos los interruptores incluyendo tres y cuatro vías es de 30 amperios. Puede usar interruptores y automático de clasificación adecuada para monofásico 120 V. No olvide hacer la puesta a tierra/aterrizaje adecuada al calentador e interruptores.

Importante saber:

• Un interruptor clasificado para 15 A, 120 V puede usarse en circuito de 20 A, 120 V.
• Un interruptor clasificado para 20 A, 120 V no puede usarse en circuitos domésticos de 15 A, 120 V.
• Un interruptor clasificado para 120 V no puede usarse en circuitos de 240 V y viceversa.
• Un interruptor de 240 V sí puede usarse en circuito de 120 V si la clasificación de amperios es la misma.
• Un interruptor de 120 V no puede usarse en circuito de 240 V aunque la clasificación en amperios sea la misma.

Precauciones

Advertencia y precauciones

• Desconecte la alimentación antes de reemplazar, reparar, diagnosticar, mantener e instalar aparatos y equipos eléctricos.
• Use la clasificación de voltaje y amperaje adecuada del interruptor con tamaño de cable apropiado y tamaño de automático correcto según la clasificación de carga.
• No hacerlo puede resultar en descarga eléctrica, lesiones graves, incendio o incluso la muerte.
• Realice prueba de continuidad en bornes del interruptor antes del cableado e instalación. Use cable calibre 10 para 240 V y calibre 12 para 120 V en los tutoriales anteriores. Siga la guía del manual de usuario o contacte a un electricista licenciado para instalación adecuada. Todos los diagramas anteriores son para elementos de calefacción y operación de termostato no simultáneos (no continuos).
• Color rojo ilustra el cable de línea o fase y color negro muestra el cable neutro en las figuras anteriores. Puede seguir los códigos de color de su región (IEC o NEC).
• Siga las instrucciones del manual, códigos locales o contacte a un electricista licenciado para instalación adecuada.
• El autor no será responsable por pérdidas, lesiones o daños derivados de la visualización o uso de esta información o si prueba algún circuito en formato incorrecto. ¡Tenga cuidado! La electricidad es muy peligrosa.
