Diferentes tipos de sistemas de cableado y métodos de cableado eléctrico

Métodos de cableado y diferentes tipos de sistemas de cableado

¿Qué es el cableado eléctrico?

El cableado eléctrico es un proceso de conexión de cables y alambres a los dispositivos relacionados, como fusibles, interruptores, enchufes, luces, ventiladores, etc. al tablero de distribución principal, es una estructura específica para el poste de servicios públicos para el suministro de energía continua.

Métodos de sistemas de cableado eléctrico sin conexión

El cableado (un proceso de conexión de varios accesorios para la distribución de energía eléctrica desde el tablero de medidores del proveedor a electrodomésticos como lámparas, ventiladores y otros electrodomésticos se conoce como cableado eléctrico) puede ser hecho usando dos métodos que son

• Sistema de caja conjunta o sistema de T
• Bucle:en el sistema

Se analizan de la siguiente manera:

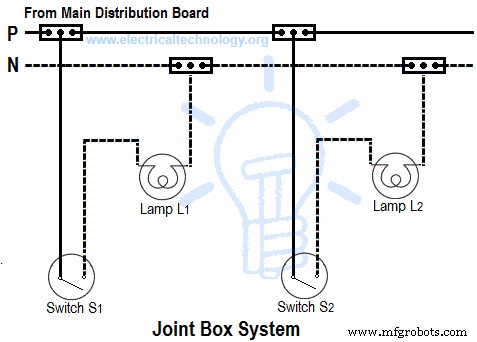

Caja de unión o T o sistema de unión

En este método de cableado, las conexiones a los electrodomésticos se realizan a través de empalmes. Estas uniones se realizan en cajas de empalme mediante conectores adecuados o cortes de empalme. Este método de cableado no consume demasiado tamaño de cables.

Podrías pensar que debido a que este método de cableado no requiere demasiado cable, es más económico. Por supuesto que lo es, pero el dinero que ahorró comprando cables se usará para comprar cajas de conexiones, por lo que la ecuación está equilibrada. Este método es adecuado para instalaciones temporales y es económico.

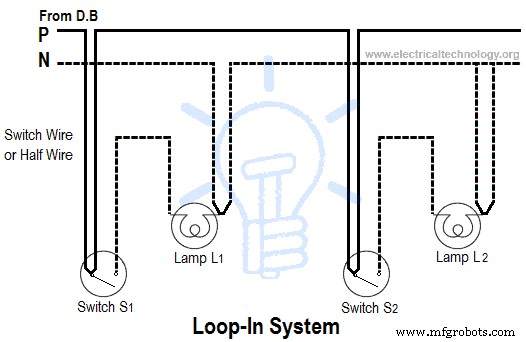

Sistema de bucle o bucle

Este método de cableado se usa universalmente en el cableado. Las lámparas y otros aparatos se conectan en paralelo para que cada uno de los aparatos se pueda controlar individualmente. Cuando se requiere una conexión en una luz o un interruptor, el conductor de alimentación se enlaza llevándolo directamente a la terminal y luego llevándolo de nuevo al siguiente punto para ser alimentado.

El interruptor y las luces se transportan alrededor del circuito en una serie de bucles de un punto a otro hasta que se llega al último del circuito. Los conductores de fase o de línea se enlazan en el cuadro de distribución o en la caja y los neutros se enlazan en el cuadro de distribución o desde la luz o el ventilador. La línea o la fase nunca deben conectarse en bucle desde la luz o el ventilador.

Ventajas del método de cableado Loop-In

• No requiere cajas conjuntas, por lo que se ahorra dinero
• En bucle:en los sistemas, no se oculta ninguna junta debajo de los pisos o en los espacios del techo.
• La ubicación de fallas se hace fácil ya que los puntos se hacen solo en los puntos de venta para que sean accesibles.

Desventajas del método de cableado en bucle

• La longitud de alambre o cables requeridos es mayor y, por lo tanto, la caída de voltaje y las pérdidas de cobre son mayores
• Looping:en interruptores y portalámparas suele ser difícil.

Diferentes tipos de sistemas de cableado eléctrico

Los tipos de cableado interno que se suelen utilizar son

• Cableado de abrazadera
• Cableado de cubierta y cubierta de madera
• Cableado CTS o TRS o cubierta de PVC
• Cableado con cubierta de plomo o metal
• Cableado de conductos

Existen tipos adicionales de cableado de conductos según la instalación de tuberías (donde se utilizan tuberías de acero y PVC para la conexión e instalación del cableado).

• Tipo de conducto abierto o de superficie
• Conducto de tipo empotrado, oculto o subterráneo

Cableado de abrazadera

Este sistema de cableado se compone de alambres ordinarios aislados de VIR o PVC (ocasionalmente, cable revestido y resistente a la intemperie) trenzados y compuestos sostenidos en paredes o techos por medio de listones de porcelana, plástico o madera.

El sistema de cableado de listones es un sistema de cableado temporal, por lo que no es adecuado para instalaciones domésticas. El uso del sistema de cableado de listones ya no existe.

Ventajas del cableado con listones:

• Es un sistema de cableado simple y económico
• Más adecuado para uso temporal, es decir, en construcción o campamento militar
• Como los cables y alambres del sistema de cableado de la cala están al aire libre, por lo tanto, la falla en los cables se puede ver y reparar fácilmente.
• La instalación del sistema de cableado de listones es fácil y simple.
• La personalización se puede realizar fácilmente en este sistema de cableado, p. alteración y adición.
• La inspección es fácil y simple.

Desventajas del cableado con listones:

• La apariencia no es tan buena.
• El cableado de la abrazadera no se puede usar de forma permanente porque puede producirse un hundimiento después de un tiempo de uso.
• En este sistema de cableado, los cables y el cableado están al aire libre, por lo tanto, el aceite, el vapor, la humedad, el humo, la lluvia, los productos químicos y los efectos ácidos pueden dañar los cables y alambres.

• No es un sistema de alambre duradero debido al efecto del clima, riesgo de incendio y desgaste.
• solo se puede utilizar en 250/440 voltios a baja temperatura.
• Siempre existe el riesgo de incendio y descarga eléctrica.
• no se puede utilizar en ubicaciones y lugares importantes y sensibles.
• No es un sistema de cableado duradero, fiable y sostenible.

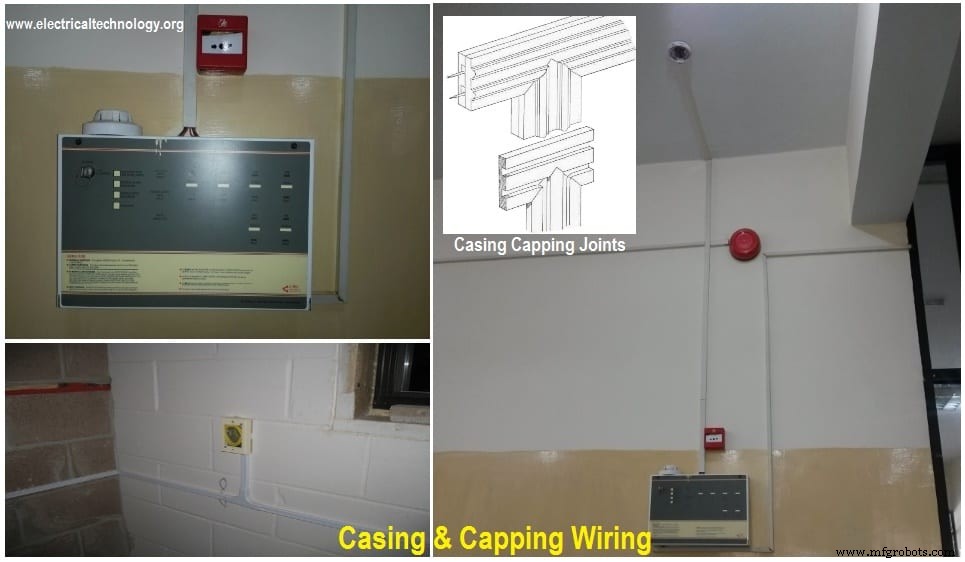

Cableado de carcasa y tapa

El sistema de cableado de carcasa y tapa era un sistema de cableado famoso en el pasado, pero se considera obsoleto en la actualidad debido al sistema de cableado con conductos y cubiertas. Los cables utilizados en este tipo de cableado eran VIR o PVC o cualquier otro cable aislado homologado.

Los cables se llevaron a través de los recintos de la carcasa de madera. La carcasa está formada por un listón de madera con ranuras paralelas cortadas longitudinalmente para alojar los cables VIR. Las ranuras se hicieron para separar la polaridad opuesta. la caperuza (también de madera) utilizada para cubrir los hilos y cables instalados y encajados en la carcasa.

Ventajas del cableado de tapado de carcasa:

• Es un sistema de cableado económico en comparación con los sistemas de cableado con cubierta y conductos.
• Es un sistema de cableado fuerte y duradero.
• La personalización se puede realizar fácilmente en este sistema de cableado.
• Si los cables de fase y neutro se instalan en ranuras separadas, la reparación es fácil.
• Permanecer mucho tiempo en el campo gracias al fuerte aislamiento de la tapa y la carcasa.
• Se mantiene a salvo del aceite, el vapor, el humo y la lluvia.
• No hay riesgo de descarga eléctrica debido a los alambres y cables cubiertos en la carcasa y la tapa.

Desventajas Cubierta Cubierta Cableado:

• Existe un alto riesgo de incendio en el sistema de cableado de la carcasa y la tapa.
• No apto en condiciones ácidas, alcalinas y de humedad
• Reparación costosa y necesita más material.
• El material no se puede encontrar fácilmente en lo contemporáneo
• Las hormigas blancas pueden dañar la carcasa y la tapa de la madera.

Cableado de listones (CTS o TRS)

En este tipo de cableado se utilizan cables TRS de un solo núcleo, doble núcleo o tres núcleos con forma de óvalo circular. En su mayoría, se prefieren los cables de un solo núcleo. Los cables TRS son a prueba de productos químicos, a prueba de agua, a prueba de vapor, pero se ven ligeramente afectados por el aceite lubricante. Los cables TRS están tendidos sobre listones de madera de teca rectos y bien curados con un espesor mínimo de 10 mm.

Los cables se sujetan al listón de madera por medio de clips de enlace de latón estañado (clip de hebilla) ya fijados al listón con pasadores de latón y espaciados a un intervalo de 10 cm para tramos horizontales y 15 cm para tramos verticales.

Ventajas del cableado de listones

• La instalación del cableado es simple y fácil
• barato en comparación con otros sistemas de cableado eléctrico
• La paráfrasis es buena y hermosa
• Reparar es fácil
• fuerte y duradero
• La personalización se puede realizar fácilmente en este sistema de cableado.
• menos posibilidades de fuga de corriente en el sistema de cableado de listones

Desacuerdo ventajas del cableado de listones

• No se puede instalar en la humedad, efectos químicos, áreas abiertas y al aire libre.
• Alto riesgo de abetos
• No está protegido contra el desgaste externo y los efectos climáticos (porque los cables son visibles al calor, el polvo, el vapor y el humo).
• No se pueden usar cables pesados ​​en el sistema de cableado de listones.
• Solo apto por debajo de 250 V.
• Necesita más cables y alambres.

Cableado revestido de plomo

Este tipo de cableado emplea conductores que están aislados con VIR y cubiertos con una cubierta exterior de aleación de plomo y aluminio que contiene alrededor del 95 % de plomo. La cubierta metálica brinda protección a los cables contra daños mecánicos, humedad y corrosión atmosférica.

Toda la cubierta de plomo se hace eléctricamente continua y está conectada a tierra en el punto de entrada para proteger contra la acción electrolítica debido a la fuga de corriente y para brindar seguridad en caso de que la cubierta cobre vida. . Los cables van sobre listones de madera y se fijan mediante clips de enlace como en el cableado TRS.

Publicación relacionada:

¿Qué bombilla brilla más cuando se conecta en serie y en paralelo y por qué?

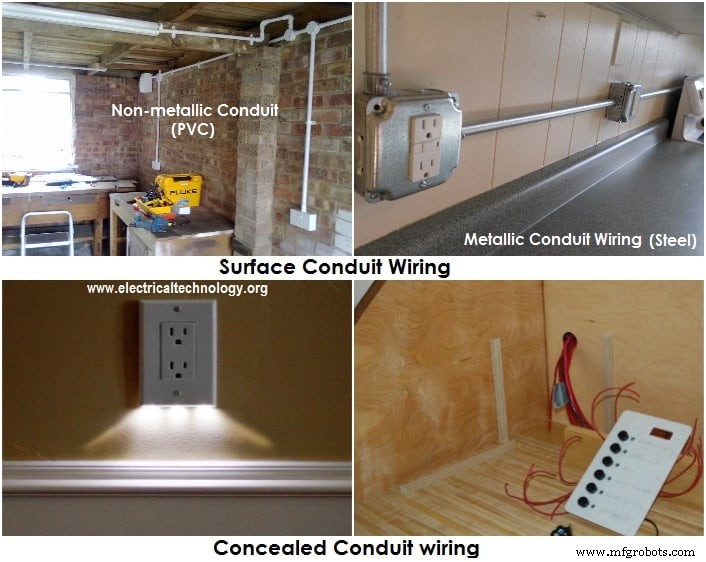

Cableado de conductos

Hay dos tipos adicionales de cableado de conductos según la instalación de la tubería

• Cableado de conductos de superficie
• Cableado de conductos ocultos

Cableado de conductos de superficie

Si se instalan conductos en techo o pared, se conoce como cableado de conductos superficiales. en este método de cableado, se hacen agujeros en la superficie de la pared a distancias iguales y luego se instala el conducto con la ayuda de tapones rawal.

Cableado de conductos ocultos

Si los conductos están ocultos dentro de las ranuras de la pared con la ayuda de enyesado, se denomina cableado de conductos ocultos. En otras palabras, el sistema de cableado eléctrico dentro de la pared, el techo o el piso con la ayuda de tuberías de plástico o metálicas se denomina cableado de conductos ocultos. sin darse cuenta, es el sistema de cableado eléctrico más popular, hermoso, fuerte y común hoy en día.

En el cableado de conductos, los tubos de acero conocidos como conductos se instalan en la superficie de las paredes por medio de ganchos para tuberías (cableado de conductos superficiales) o se entierran en las paredes bajo yeso y cables VIR o PVC. luego se estiran por medio de un cable GI de un tamaño aproximado de 18SWG.

En el sistema de cableado de conductos, los conductos deben ser eléctricamente continuos y conectados a tierra en algunos puntos adecuados en el caso de conductos de acero. El cableado de conductos es una forma profesional de cablear un edificio. La mayoría de los conductos de PVC se utilizan en el cableado doméstico.

El conducto protege los cables para que no sean dañados por roedores (cuando los roedores muerden los cables causarán un cortocircuito), es por eso que los disyuntores están en su lugar, pero ¡oye! Es mejor prevenir que curar. Los conductos de plomo se utilizan en fábricas o cuando el edificio es propenso a accidentes de incendio. Trunking es más como un cableado de conducto de superficie. También está ganando popularidad.

Se realiza atornillando un tubo de canalización de PVC a una pared y luego pasando los cables a través del tubo. Los cables en el conducto no deben estar demasiado apretados. Se debe tener en cuenta el factor de espacio.

Tipos de Conducto

Los siguientes conductos se utilizan en los sistemas de cableado de conductos (tanto cableado de conductos ocultos como de superficie) que se muestran en la imagen de arriba.

• Conducto Metálico
• Conducto no metálico

Conducto Metálico:

Los conductos metálicos están hechos de acero, que son muy fuertes pero también costosos.

Existen dos tipos de conductos metálicos.

• Conducto Clase A:Conducto de bajo calibre (Conducto de lámina de acero de capa delgada)
• Conducto Clase B:Conducto de alto calibre (chapa gruesa de conducto de acero)

Conducto no metálico:

Hoy en día se utiliza un conducto de PVC sólido como conducto no metálico, que es flexible y fácil de doblar.

Tamaño del conducto:

Los tubos conductos comunes están disponibles en diferentes tamaños genially, 13, 16,2, 18,75, 20, 25, 37, 50 y 63 mm (diámetro) o 1/2, 5 /8, 3/4, 1, 1,25, 1,5 y 2 pulgadas de diámetro.

Ventaja de los sistemas de cableado de conductos

• Es el sistema de cableado más seguro (escurrimiento de conductos ocultos)
• La apariencia es muy hermosa (en caso de cableado de conducto oculto)
• Sin riesgo de desgaste mecánico e incendio en el caso de tuberías metálicas.
• La personalización se puede realizar fácilmente de acuerdo con las necesidades futuras.
• La reparación y el mantenimiento son fáciles.
• No hay riesgo de dañar el aislamiento de los cables.
• está a salvo de la corrosión (en caso de conducto de PVC) y del riesgo de incendio.
• Se puede utilizar incluso en zonas húmedas, con efectos químicos y con humo.
• Sin riesgo de descarga eléctrica (en caso de conexión a tierra y conexión a tierra adecuadas de tuberías metálicas).
• Es un sistema de cableado confiable y popular.
• Sistema de cableado sostenible y duradero.

Desventajas de los sistemas de cableado de conductos

• Es un sistema de cableado costoso (debido a las tuberías de PVC y metálicas, conexión a tierra adicional para tuberías metálicas en T y codos, etc.
• Muy difícil encontrar los defectos en el cableado.
• la instalación no es fácil ni sencilla.
• Riesgo de descarga eléctrica (en caso de tuberías metálicas sin conexión a tierra y sistema de conexión a tierra adecuados)
• Muy complicado administrar conexiones adicionales en el futuro.

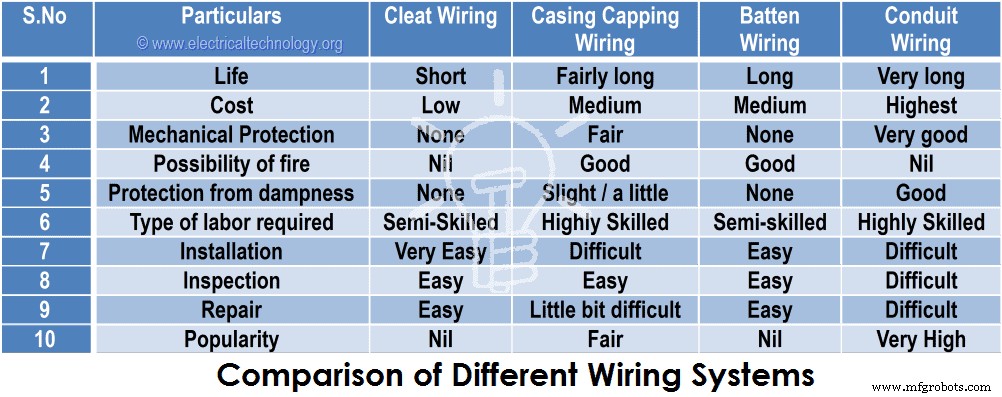

Comparación entre diferentes sistemas de cableado

A continuación se muestra la tabla que muestra la comparación entre todos los sistemas de cableado mencionados anteriormente.

Discutiremos el método paso a paso de los diferentes sistemas de cableado en las próximas publicaciones. Así que mantente conectado y no olvides suscribirte a nuestro blog. Gracias
