Diferentes tipos de sensores de nivel y su funcionamiento

Los sensores de nivel de líquido han estado disponibles en mercados alrededor durante décadas como alimentos y bebidas, manufactura, terapéuticos y domésticos, impresión y agricultura, automotriz y electrodomésticos para el reconocimiento de fugas o capacidad de nivel. Algunos fabricantes de herramientas también pueden sorprenderse por la variedad y el intelecto de las opciones de detección de nivel disponibles en el mercado. Los desarrollos que solían ocupar costosos aparatos ahora se pueden lograr utilizando tecnologías originales, innovadoras e inteligentes que pueden ser costosas, confiables, fuertes, altamente precisas y fáciles de instalar. Los líquidos que históricamente han sido conocidos por ser enormemente difíciles de detectar, como jabón que contiene burbujas o espuma, leche y materiales pegajosos como tinta y pegamento, ahora se muestran posibles y más fáciles de notar con los diferentes tipos de sensores de nivel disponibles. Este artículo explicará los tipos más generales de sensores de nivel que se pueden obtener actualmente en el mercado.

Tipos de sensores de nivel y sus aplicaciones

Un sensor de nivel es un tipo de dispositivo que se usa para determinar el nivel de líquido que fluye en un sistema abierto o cerrado. Las mediciones de nivel pueden estar disponibles en dos tipos, a saber, mediciones continuas y mediciones de nivel puntual. El sensor de nivel continuo se utiliza para medir los niveles hasta un límite preciso, pero dan resultados correctos. Mientras que los sensores de nivel puntuales se utilizan para determinar el nivel de líquido, ya sea alto o bajo.

Generalmente, estos sensores están conectados a una unidad de salida para enviar los resultados a un sistema de monitoreo. Las tecnologías actuales utilizan la transmisión inalámbrica de información al sistema de monitoreo, que es muy útil en lugares importantes y peligrosos a los que los trabajadores comunes no pueden acceder simplemente.

Clasificación de sensores de nivel

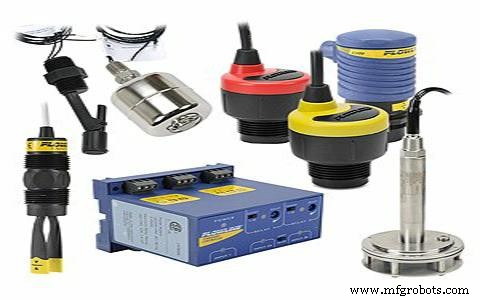

Los principales tipos de sensores de nivel incluyen los siguientes

Sensores de nivel ultrasónicos

Los sensores de nivel ultrasónicos también se utilizan para detectar los niveles de sustancias líquidas pegajosas y materiales voluminosos. Se trabajan produciendo ondas de audio en el rango de frecuencia de 20 a 200 kHz. Estas ondas luego se replican en un transductor. La respuesta del sensor ultrasónico está influenciada por la turbulencia, la presión, la humedad y la temperatura. Además, es necesario aumentar adecuadamente el transductor para obtener una mejor respuesta.

Pros y contras

• Compacto, rentable
• Invasivo, el número de usuarios es limitado

Aplicaciones

Los sensores de nivel ultrasónicos se utilizan para controlar el nivel de líquido, sólidos de grano fino en minería y polvos, industrias de alimentos y bebidas y procesamiento químico.

Sensores de nivel de capacitancia

Estos sensores se utilizan para detectar los niveles de líquido como lodos y líquidos acuosos. Se operan mediante el uso de una sonda para verificar los cambios de nivel. Estos cambios de nivel se transforman en señales analógicas. Las sondas generalmente están hechas de alambre conductor con aislamiento de PTFE. Pero, las sondas de acero inoxidable son extremadamente sensibles y, por lo tanto, son apropiadas para medir sustancias granulares no conductoras o materiales con baja constante dieléctrica. Estos tipos de sensores son muy fáciles de usar y limpiar, ya que no tienen componentes móviles.

Pros y contras

• De estado sólido, compacto, puede ser no invasivo, preciso
• Solo se puede usar en ciertos líquidos, puede requerir calibración

Aplicaciones

Se usan comúnmente en aplicaciones como el monitoreo del nivel de tanques en industrias químicas, de tratamiento de agua, alimentos, baterías y que involucran alta presión y temperatura.

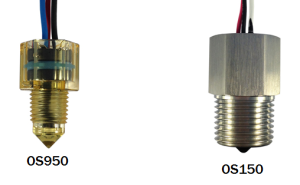

Sensores de nivel óptico

Los sensores de nivel ópticos se utilizan para detectar líquidos, incluidos materiales equilibrados, interfaz entre dos líquidos inmiscibles y la presencia de sedimentos. Se trabajan en base a los cambios de transmisión de la luz infrarroja emitida por un LED IR. La interferencia de la luz producida se puede reducir utilizando un diodo IR de alta energía y métodos de modulación de pulsos.

Los sensores ópticos de nivel continuo, por otro lado, utilizan la luz láser de alta intensidad que puede infundir entornos polvorientos y detectar sustancias líquidas.

Pros y contras

• Compacto, de alta presión, sin partes móviles y con capacidad de temperatura, puede notar pequeñas cantidades de líquidos.
• Invasivo ya que el sensor necesita entrar en contacto con el líquido necesita energía, ciertas sustancias anchas pueden causar recubrimiento en el
  Prisma.

Aplicaciones

Se usan comúnmente en aplicaciones como detección de fugas y medición de nivel de tanque

Sensores ópticos de microondas

Estos tipos de sensores se utilizan para aplicaciones como temperatura variable, presión, ambientes sucios y húmedos, ya que las microondas pueden pasar fácilmente en estas situaciones sin involucrar moléculas de aire para la transmisión de energía. Los sensores ópticos de microondas pueden detectar agua conductora y sustancias metálicas. Las mediciones se aceptan utilizando el dominio del tiempo o la reflectometría de pulsos.

Pros y contras

• No se requiere calibración, muy precisa, múltiples opciones de salida
• Rango de detección limitado y costoso, y puede verse afectado por el medio ambiente.

Aplicaciones

Se usan comúnmente en aplicaciones como ambientes vaporosos, húmedos y polvorientos. También se utilizan en sistemas en los que las temperaturas difieren.

De la información anterior, finalmente podemos concluir que los tipos de sensores de nivel se pueden usar en varias aplicaciones como detección de alto nivel o detección de bajo nivel, alarmas, cierre por sobrellenado, fugas detección, y también se encuentran en una amplia variedad de industrias como marina, fabricación, química, alimentos y bebidas, farmacéutica, médica y gestión de combustible / energía.Además, cualquier consulta o para implementar proyectos basados ​​en sensores, envíe sus comentarios comentando en la sección de comentarios a continuación.
